FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
DW000044
WAARSCHUWING
_ Met de motorfiets mag nooit worden ge-
reden terwijl de zijstandaard omlaag
staat of niet behoorlijk kan worden op-
getrokken (of niet omhoog blijft), anders
kan de zijstandaard de grond raken en
zo de motorrijder afleiden, waardoor u
de macht over het stuur verliest. Het
Yamaha startspersysteem is ontworpen
om de motorrijder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is. _
DAU03741
Startspersysteem Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard, de
sperschakelaar voor de koppelingshendel
en de vrijstandschakelaar deel uitmaken)
heeft de volgende functies.

Het verhindert starten wanneer de
versnellingsbak in een versnelling ge-
schakeld is en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.


Het verhindert starten wanneer de
versnellingsbak in een versnelling ge-
schakeld is en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.


Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersys-
teem regelmatig, hanteer daarbij de volgen-
de werkwijze.
DW000046
WAARSCHUWING
_

Bij deze inspectie moet de machine
op de middenbok worden gezet.


Als zich een storing voordoet,
vraag dan alvorens te gaan rijden
een Yamaha dealer het systeem te
controleren.
_
D_4KM.book Page 16 Tuesday, August 28, 2001 8:50 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
CD-01D

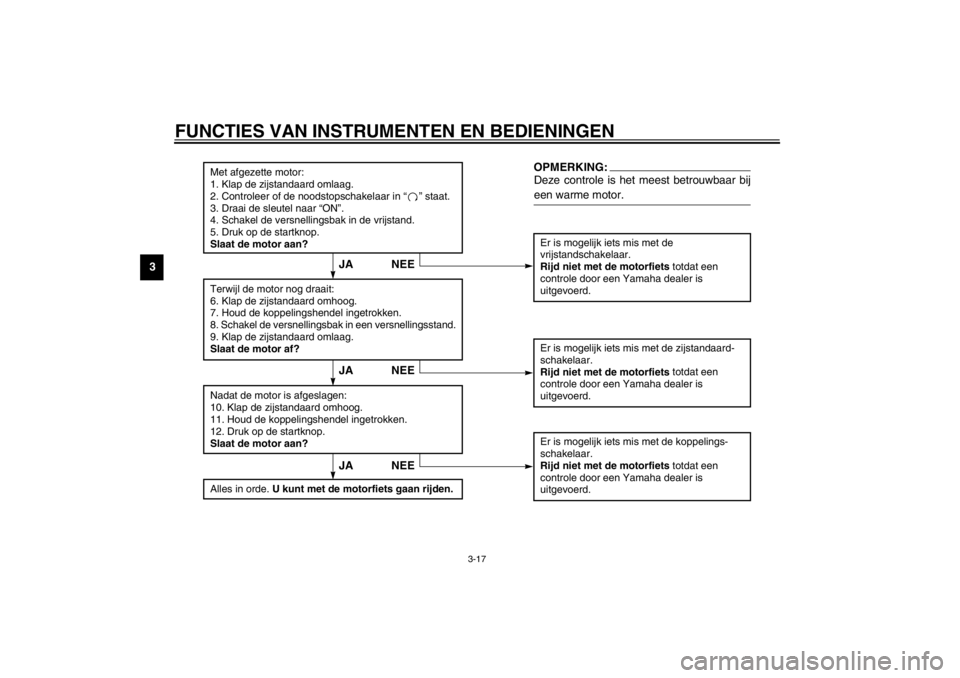

Met afgezette motor:
1. Klap de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar in “” staat.
3. Draai de sleutel naar “ON”.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Slaat de motor aan?
Er is mogelijk iets mis met de
vrijstandschakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.
Terwijl de motor nog draait:
6. Klap de zijstandaard omhoog.
7. Houd de koppelingshendel ingetrokken.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Klap de zijstandaard omlaag.
Slaat de motor af?Nadat de motor is afgeslagen:
10. Klap de zijstandaard omhoog.
11. Houd de koppelingshendel ingetrokken.
12. Druk op de startknop.
Slaat de motor aan?
Er is mogelijk iets mis met de zijstandaard-
schakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.Er is mogelijk iets mis met de koppelings-
schakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.
NEE
OPMERKING:Deze controle is het meest betrouwbaar bij
een warme motor.
JAJA NEE
Alles in orde.
U kunt met de motorfiets gaan rijden.
JA NEE
D_4KM.book Page 17 Tuesday, August 28, 2001 8:50 AM

CONTROLES VOOR HET STARTEN
4
Controlelijst voor gebruik ................................................................... 4-1
D_4KM.book Page 1 Tuesday, August 28, 2001 8:50 AM

4-1
4
DAU01114
4-CONTROLES VOOR HET STARTENDe eigenaar is verantwoordelijk voor de conditie van de machine. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer en wind
vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het wegvallen van
de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele inspectie uit te voeren
en bovendien de volgende punten te controleren.
DAU03439
Controlelijst voor gebruik
CO-01D
ONDERDEEL CONTROLES PAGINA
BrandstofControleer het brandstofniveau in de brandstoftank.
Vul zo nodig brandstof bij.
Controleer de brandstofleiding op lekkage.3-9–3-10
MotorolieControleer het olieniveau in de motor.
Vul zo nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage.6-8
CardanolieControleer de machine op olielekkage. 6-11–6-12
VoorremControleer de werking.
Als de voorrem zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer het vloeistofniveau in het reservoir.
Vul zo nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het hydraulisch systeem op lekkage.6-22–6-23
AchterremControleer de werking.
Als de achterrem zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer het vloeistofniveau in het reservoir.
Vul zo nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het hydraulisch systeem op lekkage.6-21–6-23
KoppelingControleer de werking.
Smeer de kabel als dat nodig is.
Controleer de vrije slag van de koppelingshendel.
Stel zo nodig bij.6-20
D_4KM.book Page 1 Tuesday, August 28, 2001 8:50 AM

CONTROLES VOOR HET STARTEN4-2
4
OPMERKING:_ Voordat de motorfiets wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo’n inspectie neemt maar weinig tijd
in beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard. _
DWA00033
WAARSCHUWING
_ Wanneer functies vermeld in de Controlelijst voor Gebruik niet naar behoren werken, laat dan een inspectie uitvoeren en even-
tueel repareren voordat u de machine gebruikt. _GasgreepControleer of de werking soepel is.
Controleer de vrije slag.
Vraag zo nodig de Yamaha dealer om af te stellen of te smeren.6-16
BedieningskabelsControleer of de werking soepel is.
Smeer als dat nodig is.6-24
Wielen en bandenControleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer als dat nodig is.6-17–6-20
Rem- en schakelpedalenControleer of de werking soepel is.
Smeer de pedaalscharnierpunten als dat nodig is.6-25
Rem- en koppelingshendelsControleer of de werking soepel is.
Smeer zo nodig de hendelscharnierpunten.6-25
Middenbok, zijstandaardControleer of de werking soepel is.
Smeer zo nodig de scharnierpunten.6-25–6-26
FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
Zet zo nodig vast.—
Instrumenten, verlichting,
signaleringssysteem en
schakelaarsControleer de werking.
Corrigeer als dat nodig is.—
ZijstandaardschakelaarControleer de werking van het startspersysteem.
Als het systeem defect is, vraag dan een Yamaha dealer de machine na te kijken.3-15 ONDERDEEL CONTROLES PAGINA
D_4KM.book Page 2 Tuesday, August 28, 2001 8:50 AM

D_4KM.book Page 3 Tuesday, August 28, 2001 8:50 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5

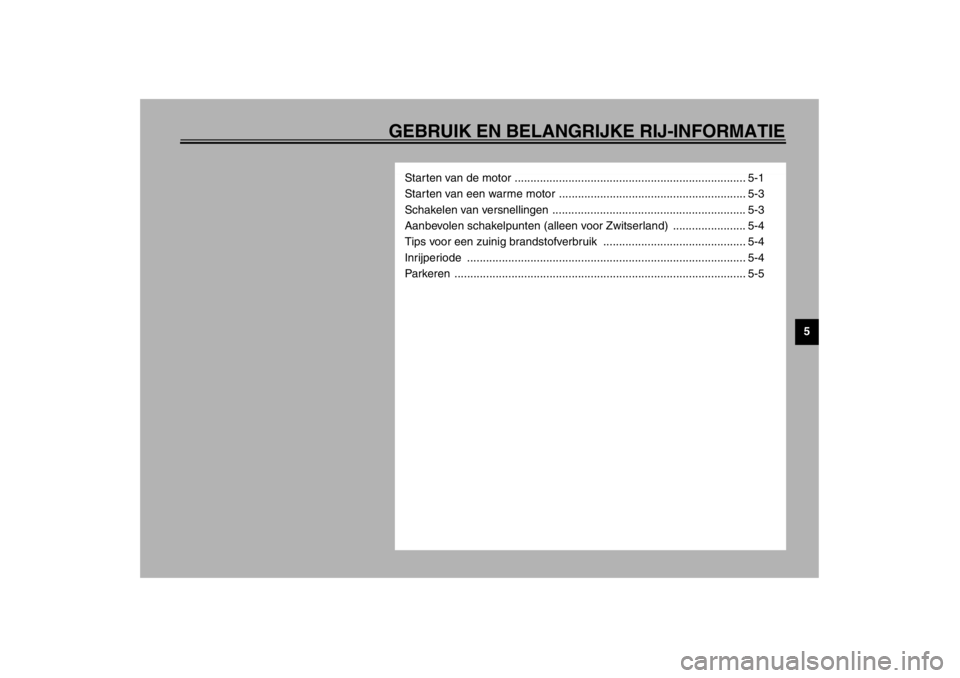

Starten van de motor ......................................................................... 5-1
Starten van een warme motor ........................................................... 5-3
Schakelen van versnellingen ............................................................. 5-3
Aanbevolen schakelpunten (alleen voor Zwitserland) ....................... 5-4
Tips voor een zuinig brandstofverbruik ............................................. 5-4
Inrijperiode ........................................................................................ 5-4
Parkeren ............................................................................................ 5-5
D_4KM.book Page 1 Tuesday, August 28, 2001 8:50 AM

5-1
5
DAU00372
5-GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
DAU00373
WAARSCHUWING
_

Zorg dat u volkomen vertrouwd
bent met alle bedieningsfuncties en
hun werking voordat u gaat rijden.
Informeer bij een Yamaha dealer als
u de werking van een schakelaar of
functie niet volkomen begrijpt.


Start de motor nooit in een afgeslo-
ten ruimte en laat deze hierin ook
niet lange tijd aaneen draaien. Uit-
laatgassen zijn giftig en het inade-
men ervan kan al binnen korte tijd
leiden tot bewusteloosheid en do-
delijk letsel. Controleer altijd of er
voldoende ventilatie is.


Controleer of de zijstandaard is in-
getrokken alvorens weg te rijden.
Als de zijstandaard niet behoorlijk
is ingetrokken, kan deze de grond
raken en zo de motorrijder afleiden,
waardoor u de macht over het stuur
verliest.
_
DAU03818*
Starten van de motor Het startspersysteem staat starten alleen
toe als aan een van de volgende voorwaar-
den is voldaan:

De versnellingsbak staat in de vrij-
stand.


De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
DW000054
WAARSCHUWING
_

Controleer voor het starten van de
motor de werking van het startsper-
systeem en volg daarbij de werkwij-
ze beschreven op pagina 3-17.


Ga nooit rijden terwijl de zijstan-
daard omlaag staat.
_1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “” is gezet.
DC000035
LET OP:_ Als het controlelampje voor brandstofni-
veau gaat branden, controleer dan het
brandstofniveau en vul zo nodig zo
spoedig mogelijk bij. _2. Schakel de versnellingsbak in de vrij-
stand.OPMERKING:_ Als de versnellingsbak in de vrijstand staat,
moet het vrijstandcontrolelampje branden;
zo niet, vraag dan een Yamaha dealer het
elektrisch circuit te testen. _3. Zet de choke aan en draai de gas-
greep helemaal dicht. (Zie pagina
3-11 voor de bediening van de choke.)
4. Start de motor door de startknop in te
drukken.
D_4KM.book Page 1 Tuesday, August 28, 2001 8:50 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
OPMERKING:_ Als de motor niet wil starten, laat dan de
startknop los, wacht een paar seconden en
probeer het dan opnieuw. Iedere startpo-
ging moet zo kort mogelijk zijn. Iedere start-
poging moet zo kort mogelijk duren om de
accu te sparen. Laat de startmotor nooit
langer dan 10 seconden aaaneen draaien. _
DC000038
LET OP:_

De controlelampjes voor olieniveau
en voor brandstofniveau moeten
gaan branden als de startknop
wordt ingedrukt en moeten weer
uitgaan zodra de startknop wordt
losgelaten.


Als het olieniveaulampje knippert
of aan blijft na het starten, zet de
motor dan direct af, controleer het
olieniveau en let op eventuele olie-
lekkage. Vul zo nodig motorolie bij
en controleer het olieniveaulampje
dan opnieuw. Als het waarschu-
wingslampje niet gaat branden als
de startknop wordt ingedrukt, of als
het lampje niet uitgaat na starten
met voldoende motorolie, vraag
dan een Yamaha dealer het elek-
trisch circuit te controleren.


Als het controlelampje voor brand-
stofniveau na starten blijft branden,
zet dan de motor af om het brand-
stofniveau te controleren. Vul zo
nodig brandstof bij en controleer
dan het controlelampje opnieuw.
Als het controlelampje niet gaat
branden als de startknop wordt in-
gedrukt, of als het lampje niet uit-
gaat terwijl gestart wordt met
voldoende brandstof, vraag dan
een Yamaha dealer het elektrisch
circuit te controleren.
_5. Zet na het starten van de motor de
chokehendel tot halverwege terug.
DCA00045
LET OP:_ Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor! _6. Zet de choke uit zodra de motor warm
is.
OPMERKING:_ De motor is warm wanneer hij normaal rea-
geert op de gasbediening terwijl de choke
uit is gezet. _
D_4KM.book Page 2 Tuesday, August 28, 2001 8:50 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
DAU01258
Starten van een warme motor Volg dezelfde procedure als bij starten van
een koude motor, alleen is het gebruik van
de choke niet nodig als de motor warm is.
DAU00423
Schakelen van versnellingen Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKING:_ Om de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de slag
bereikt is, waarna het pedaal iets wordt op-
getrokken. _
DC000048
LET OP:_

Rijd niet lange tijd met afgezette
motor, ook niet met de versnel-
lingsbak in de vrijstand, en sleep de
motorfiets niet over lange afstan-
den. De versnellingsbak wordt al-
leen afdoende gesmeerd terwijl de
motor draait. Door onvoldoende
smering kan de versnellingsbak
worden beschadigd.


Gebruik altijd de koppeling om de
versnellingsbak te schakelen om zo
schade aan de motor, de versnel-
lingsbak en de aandrijving te voor-
komen; door hun constructie zijn
deze niet bestand tegen de schok-
ken die optreden bij belast schake-
len.
_
1. Schakelpedaal
N. Vrijstand
D_4KM.book Page 3 Tuesday, August 28, 2001 8:50 AM
