YAMAHA XJ900S 2002 Manual de utilização (in Portuguese)

ESPECIFICAÇÕES
8-2
8
Quantidade
Sem substituição do
cartucho do filtro de óleo 3,2 L
Com substituição do
cartucho do filtro de óleo 3,4 L
Quantidade total
(motor seco) 4,4 L
Óleo da engrenagem final
TipoÓleo da engrenagem hipoidal
SAE 80 (API GL4) ou óleo da
engrenagem hipoidal multi-
grade SAE 80W-90
Quantidade 0,2 L
Filtro de arElemento do seco
Combustível
Tipo APENAS GASOLINA NORMAL
SEM CHUMBO
Capacidade do depósito 24 L
Volume da reserva 5 L
Carburador
Fabricante MIKUNI
Modelo × quantidade BDSR34 × 4
Vela de ignição
Fabricante/modelo NGK / DPR8EA-9 ou
DENSO / × 24EPR-U9
Folga 0,8–0,9 mmTipo de embraiagemHúmida, multidisco
Transmissão
Sistema primário de redução Engrenagem de dentes
Relação primária de redução 1,672
Sistema secundário de
redução Eixo de transmissão
Relação secundária de
redução 1,278
Tipo de transmissão 5 velocidades de engrenagem
constante
Operação Com o pé esquerdo
Relação das velocidades
1.ª2,188
2.ª1,500
3.ª1,154
4.ª0,933
5.ª0,813
Quadro
Tipo de quadro Duplo berço
Ângulo de avanço27°
Cauda 121 mm
U4KMP7.book Page 2 Wednesday, October 24, 2001 2:08 PM

ESPECIFICAÇÕES
8-3
8
Pneus
Dianteiro
Tipo Sem câmara de ar
Dimensão 120/70-17 58V
120/70-17 M/C 58V
Fabricante/modelo Dunlop / K505F
Metzeler / ME33
Bridgestone / G601
Traseiro
Tipo Sem câmara de ar
Dimensão 150/70-17 69V
150/70-17 M/C 69V
Fabricante/modelo Dunlop / K505
Metzeler / ME55A
Bridgestone / G602
Carga máxima* 205 kg
Pressão de ar do pneu
(medida con os pneus frios)
Até 90 kg*
Dianteiro 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Traseiro 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–máxima*
Dianteiro 250 kPa (2,50 kgf/cm2, 2,50 bar)
Traseiro 290 kPa (2,90 kgf/cm2, 2,90 bar)Condução a alta
velocidade
Dianteiro 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Traseiro 290 kPa (2,90 kgf/cm2, 2,90 bar)
* Peso total do condutor, do passageiro, da carga e acessórios
Rodas
Dianteiro
Tipo Rodas de liga
Dimensão 17 × MT 3,00
17 M/C × MT 3,00
Traseiro
Tipo Rodas de liga
Dimensão 17 × MT 4,00
17 M/C × MT 4,00
Travão
Dianteiro
Tipo Travão de disco duplo
Operação Com a mão direita
Fluido DOT 4
Traseiro
Tipo Travão de disco simples
Operação Com o pé direito
Fluido DOT 4
U4KMP7.book Page 3 Wednesday, October 24, 2001 2:08 PM

ESPECIFICAÇÕES
8-4
8
Suspensão
Dianteiro Forquilha telescópica
Traseiro Braço oscilante (suspensão em
cadeia)
Mola/amortecedor choques
Dianteiro Mola helicoidal / amor tecedor a
óleo
Traseiro Mola helicoidal / amortecedor de
óleo-gás
Curso da roda
Dianteiro 140 mm
Traseiro 110 mm
Sistema eléctrico
Systema de ignição T.C.I. (digital)
Sistema de carregamento
Tipo Magnetodínamo AC
Saída padrão 13,5 V, 34 A 5.000 rpm
Bateria
Tipo YTX14-BS
Voltagem,
capacidade 12 V, 12 Ah
Tipo de farolLâmpada de quartzo
(halogénea)
Voltagem/wattagem × quantidade das lâmpadas
Farol dianteiro 12 V, 60/55 W × 1
Luz do travão/farolim traseiro 12 V, 5/21 W × 1Luz auxiliar 12 V, 4 W × 1
Luz de mudança de direcção 12 V, 21 W × 4
Iluminação do contador 12 V, 3.4 W × 4
Indicador luminoso de ponto
morto 12 V, 3,4 W × 1
Indicador luminoso de máxi-
mos 12 V, 3,4 W × 1
Luz de advertência do nível de
óleo 12 V, 3,4 W × 1
Indicador luminoso de
mudança de direcção 12 V, 3,4 W × 2
Luz de advertência do nível de
combustível 12 V, 3,4 W × 1
Fusíveis
Fusível principal 30 A
Fusível do sistema de sinaliza-
ção 20 A
Fusível do farol dianteiro 15 A
Fusível de perigo 10 A
Fusível da ignição 10 A
Fusível do relógio 10 A
U4KMP7.book Page 4 Wednesday, October 24, 2001 2:08 PM

ESPECIFICAÇÕES
8-5
8
PAU03941
Tabela de conversão CS-03PTodos dados de especificação deste manual encontram-se
enumerados em SI e UNIDADES MÉTRICAS.
Utilize esta tabela para converter os valores do sistema
MÉTRICO para valores no sistema IMPERIAL.
Exemplo:
VALOR NO
SISTEMA
MÉTRICOFACTOR DE
CONVERSÃOVALOR NO
SISTEMA
IMPERIAL
2 mm× 0,03937 = 0,08 pol
Tabela de conversão
SISTEMA MÉTRICO PARA SISTEMA IMPERIAL
Unidade no sistema
métricoFactor de conversãoUnidade no sistema
imperial
Bináriom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679lb·pés
lb·pol.
lb·pés
lb·pol.
Pesokg
g× 2,205× 0,03527lb
onças
Velocidade km/h× 0,6214 milhas/h
Distânciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937milhas
pés
jardas
pol.
pol.
Volume,
Capacidadecc (cm
3)
cc (cm3)
L (litro)
L (litro)
× 0,03527× 0,06102× 0,8799× 0,2199onças (liq. IMP)
pol·cúbicas
qt (liq. IMP)
gal (liq. IMP)
Várioskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 pol./lb
psi (pol/lb
2)
°
F
U4KMP7.book Page 5 Wednesday, October 24, 2001 2:08 PM

INFORMAÇÕES PARA O CONSUMIDOR
9
Números de identificação .................................................................. 9-1
Número de identificação da chave .................................................... 9-1
Número de identificação do veículo .................................................. 9-1
Etiqueta do modelo ........................................................................... 9-2
U4KMP7.book Page 1 Wednesday, October 24, 2001 2:08 PM

9-1
9
PAU01039
9-INFORMAÇÕES PARA O CONSUMIDOR
PAU02944
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos
espaços fornecidos a seguir para que sir-
vam de auxiliares sempre que encomende
peças sobresselentes a um concessionário
Yamaha ou para referência caso o veículo
seja roubado.
1. NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:CA-02P2. NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:CA-02P3. INFORMAÇÃO DA ETIQUETA DO
MODELO:CA-01PPAU01041
Número de identificação da
chave O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para
esse efeito neste manual e utilize-o como
referência para quando encomendar uma
nova chave.
PAU01043
Número de identificação do
veículo O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTA:_ O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área. _
1. Número de identificação da chave
1. Número de identificação do veículo
U4KMP7.book Page 1 Wednesday, October 24, 2001 2:08 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU01050
Etiqueta do modelo A etiqueta do modelo está colocada no
chassis por baixo do assento. (Consulte a
página 3-11 para obter instruções relativas
aos procedimentos de remoção e instala-
ção do assento.) Registe a informação
constante nesta etiqueta no espaço provi-
denciado para esse efeito neste manual.
Esta informação será necessária para en-
comendar peças sobresselentes a um con-
cessionário Yamaha.1. Etiqueta do modelo
U4KMP7.book Page 2 Wednesday, October 24, 2001 2:08 PM

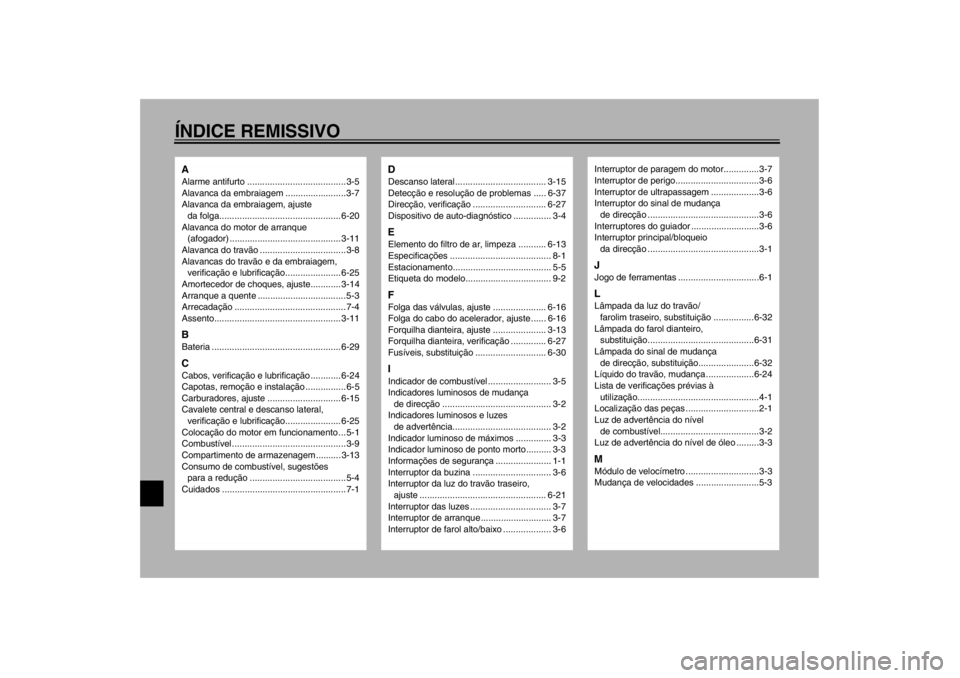

ÍNDICE REMISSIVOAAlarme antifurto .......................................3-5
Alavanca da embraiagem ........................3-7
Alavanca da embraiagem, ajuste
da folga................................................ 6-20
Alavanca do motor de arranque
(afogador) ............................................ 3-11
Alavanca do travão ..................................3-8
Alavancas do travão e da embraiagem,
verificação e lubrificação...................... 6-25
Amortecedor de choques, ajuste............ 3-14
Arranque a quente ...................................5-3
Arrecadação ............................................ 7-4
Assento.................................................. 3-11BBateria ................................................... 6-29CCabos, verificação e lubrificação ............ 6-24
Capotas, remoção e instalação ................6-5
Carburadores, ajuste ............................. 6-15
Cavalete central e descanso lateral,
verificação e lubrificação...................... 6-25
Colocação do motor em funcionamento ... 5-1
Combustível.............................................3-9
Compartimento de armazenagem .......... 3-13
Consumo de combustível, sugestões
para a redução ......................................5-4
Cuidados .................................................7-1
DDescanso lateral.................................... 3-15
Detecção e resolução de problemas ..... 6-37
Direcção, verificação ............................. 6-27
Dispositivo de auto-diagnóstico ............... 3-4EElemento do filtro de ar, limpeza ........... 6-13
Especificações ........................................ 8-1
Estacionamento....................................... 5-5
Etiqueta do modelo.................................. 9-2FFolga das válvulas, ajuste ..................... 6-16
Folga do cabo do acelerador, ajuste ...... 6-16
Forquilha dianteira, ajuste ..................... 3-13
Forquilha dianteira, verificação .............. 6-27
Fusíveis, substituição ............................ 6-30IIndicador de combustível ......................... 3-5
Indicadores luminosos de mudança
de direcção ........................................... 3-2
Indicadores luminosos e luzes
de advertência....................................... 3-2
Indicador luminoso de máximos .............. 3-3
Indicador luminoso de ponto morto .......... 3-3
Informações de segurança ...................... 1-1
Interruptor da buzina ............................... 3-6
Interruptor da luz do travão traseiro,
ajuste .................................................. 6-21
Interruptor das luzes ................................ 3-7
Interruptor de arranque ............................ 3-7
Interruptor de farol alto/baixo ................... 3-6
Interruptor de paragem do motor..............3-7
Interruptor de perigo.................................3-6
Interruptor de ultrapassagem ...................3-6
Interruptor do sinal de mudança
de direcção ............................................3-6
Interruptores do guiador ...........................3-6
Interruptor principal/bloqueio
da direcção ............................................3-1JJogo de ferramentas ................................6-1LLâmpada da luz do travão/
farolim traseiro, substituição ................6-32
Lâmpada do farol dianteiro,
substituição..........................................6-31
Lâmpada do sinal de mudança
de direcção, substituição......................6-32
Líquido do travão, mudança ...................6-24
Lista de verificações prévias à
utilização................................................4-1
Localização das peças .............................2-1
Luz de advertência do nível
de combustível.......................................3-2
Luz de advertência do nível de óleo .........3-3MMódulo de velocímetro .............................3-3
Mudança de velocidades .........................5-3
U4KMP7.book Page 1 Wednesday, October 24, 2001 2:08 PM

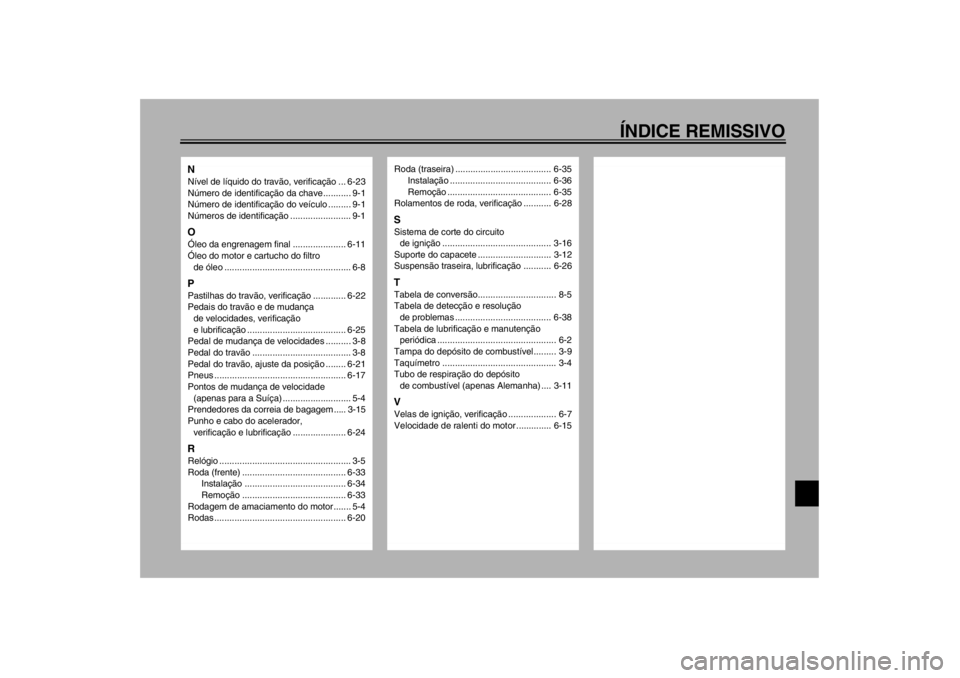

ÍNDICE REMISSIVO
NNível de líquido do travão, verificação ... 6-23
Número de identificação da chave........... 9-1
Número de identificação do veículo ......... 9-1
Números de identificação ........................ 9-1OÓleo da engrenagem final ..................... 6-11
Óleo do motor e cartucho do filtro
de óleo .................................................. 6-8PPastilhas do travão, verificação ............. 6-22
Pedais do travão e de mudança
de velocidades, verificação
e lubrificação ....................................... 6-25
Pedal de mudança de velocidades .......... 3-8
Pedal do travão ....................................... 3-8
Pedal do travão, ajuste da posição ........ 6-21
Pneus .................................................... 6-17
Pontos de mudança de velocidade
(apenas para a Suíça) ........................... 5-4
Prendedores da correia de bagagem ..... 3-15
Punho e cabo do acelerador,
verificação e lubrificação ..................... 6-24RRelógio .................................................... 3-5
Roda (frente) ......................................... 6-33
Instalação ........................................ 6-34
Remoção ......................................... 6-33
Rodagem de amaciamento do motor....... 5-4
Rodas.................................................... 6-20
Roda (traseira) ...................................... 6-35
Instalação ........................................ 6-36
Remoção ......................................... 6-35
Rolamentos de roda, verificação ........... 6-28SSistema de corte do circuito
de ignição ........................................... 3-16
Suporte do capacete ............................. 3-12
Suspensão traseira, lubrificação ........... 6-26TTabela de conversão............................... 8-5
Tabela de detecção e resolução
de problemas ...................................... 6-38
Tabela de lubrificação e manutenção
periódica ............................................... 6-2
Tampa do depósito de combustível......... 3-9
Taquímetro ............................................. 3-4
Tubo de respiração do depósito
de combustível (apenas Alemanha) .... 3-11VVelas de ignição, verificação ................... 6-7
Velocidade de ralenti do motor .............. 6-15
U4KMP7.book Page 2 Wednesday, October 24, 2001 2:08 PM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM
