Technische Daten
8-2
8
Luftfilter
Trockenelement
Kraftstoff
Sorte Bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 21 L
Davon Reserve ca. 4,5 L
Vergaser
Modell MIKUNI
Ty p × Anzahl BSR37 × 4
Zündkerzen
Hersteller/Typ NGK / DPR8EA-9 oder
DENSO / X24EPR-U9
Elektrodenabstand 0,8–0,9 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,750
Sekundärantrieb Kette
Sekundärübersetzung 2,167
Anzahl Kettenradzähne
(vorn/hinten) 18/39
Getriebe klauengeschaltetes 5-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)Getriebeabstufung
1. Gang 2,857
2. Gang 2,000
3. Gang 1,571
4. Gang 1,292
5. Gang 1,115
Fahrwerk
Rahmenbauart Doppelschleifen-Rohrrahmen
Lenkkopfwinkel 25,5°
Nachlauf 100 mm
Reifen
Vo r n
Ausführung Schlauchlos-Reifen
Dimension 120/70 ZR17 (58W)
120/70 ZR17 M/C (58W)
Hersteller/Typ
Dunlop / D220F ST M
Michelin / MACADAM90X E
Hinten
Ausführung Schlauchlos-Reifen
Dimension 180/55 ZR17 (73W)
180/55 ZR17 M/C (73W)
Hersteller/Typ Dunlop / D220 ST M
Michelin / MACADAM90X E
G_5ea.book Page 2 Tuesday, October 2, 2001 4:04 PM
Page 92 of 102

Technische Daten
8-3
8
Max. Gesamtzuladung* 203 kg
Reifenluftdruck
(bei kaltem Reifen)
Bis 90 kg*
Vorn 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Hinten 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–Maximum*
Vorn 250 kPa (2,50 kgf/cm2, 2,50 bar)
Hinten 290 kPa (2,90 kgf/cm2, 2,90 bar)
Hochgeschwindigkeitsfahrt
Vorn 250 kPa (2,50 kgf/cm2, 2,50 bar)
Hinten 290 kPa (2,90 kgf/cm2, 2,90 bar)
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 17 × MT 3,50
17 M/C × MT 3,50
Hinten
Ausführung Gußrad
Dimension 17 × MT 5,50
17 M/C × MT 5,50Bremsanlage
Vo r n
Bauar t Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung (Bauart)
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Teleskop-
gabel mit Spiralfedern
Hinten Federbeine mit gasdruckunter-
stützten Stoßdämpfern und
Spiralfedern
Federweg
Vorn 130 mm
Hinten 110 mm
G_5ea.book Page 3 Tuesday, October 2, 2001 4:04 PM
Page 93 of 102

Technische Daten
8-4
8
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit Elektro-
magnet
Leistung 13,5 V; 28 A bei 5.000 U/min
Batterie
Typ GT14B-4
Bezeichnung (Span-
nung, Kapazität) 12 V, 12 Ah
Scheinwerfer Halogenlampe
Lampen (Bezeichnung × Anzahl)
Scheinwerfer 12 V, 60/55 W × 1
Rücklicht/Bremslicht 12 V, 5/21 W × 2
Blinker 12 V, 4 W × 1
Standlicht vorn 12 V, 21 W × 4
Instrumenten-
beleuchtung 12 V; 1,7 W × 4
Leerlauf-Kontrolleuchte 12 V; 1,7 W × 1
Fernlicht-Kontrolleuchte 12 V; 3,4 W × 1
Ölstand-Warnleuchte 12 V; 1,7 W × 1
Blinker-Kontrolleuchte 12 V; 1,7 W × 2
Sicherungen
Hauptsicherung 40 A
Scheinwerfersicherung 15 ASignalanlagensicherung 15 A
Zündungssicherung 15 A
Blinkersicherung 15 A
G_5ea.book Page 4 Tuesday, October 2, 2001 4:04 PM
Page 94 of 102

Technische Daten
8-5
8
GAU03941
Umrechnungstabelle CS-03GIn dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw.
SI-Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in
Größen des englischen Zoll-Maßsystems die neben-
stehende Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
G_5ea.book Page 5 Tuesday, October 2, 2001 4:04 PM
Page 95 of 102

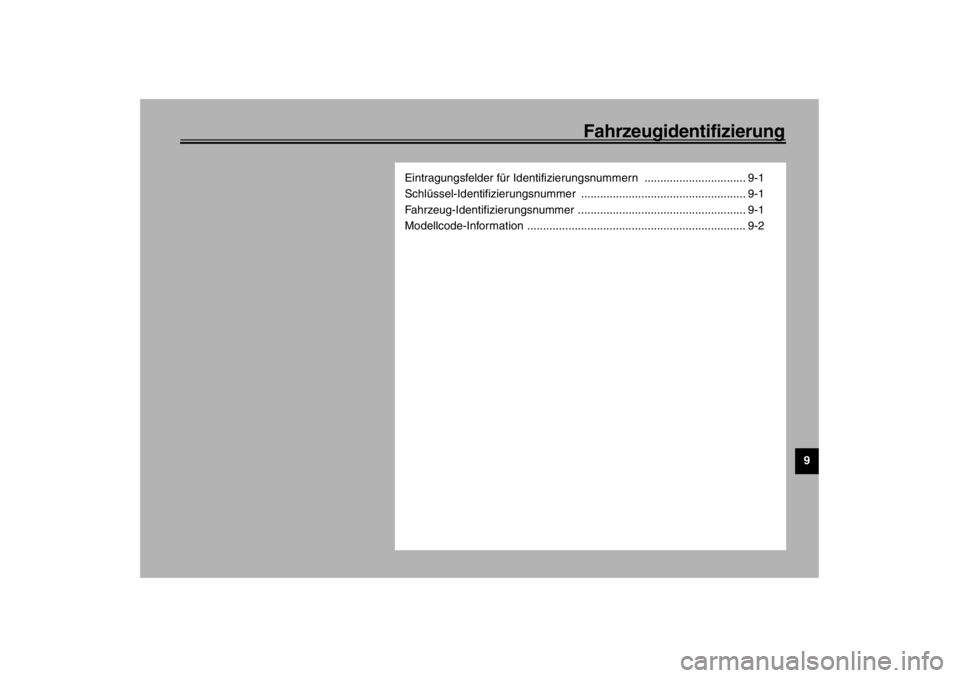

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_5ea.book Page 1 Tuesday, October 2, 2001 4:04 PM
Page 96 of 102

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944

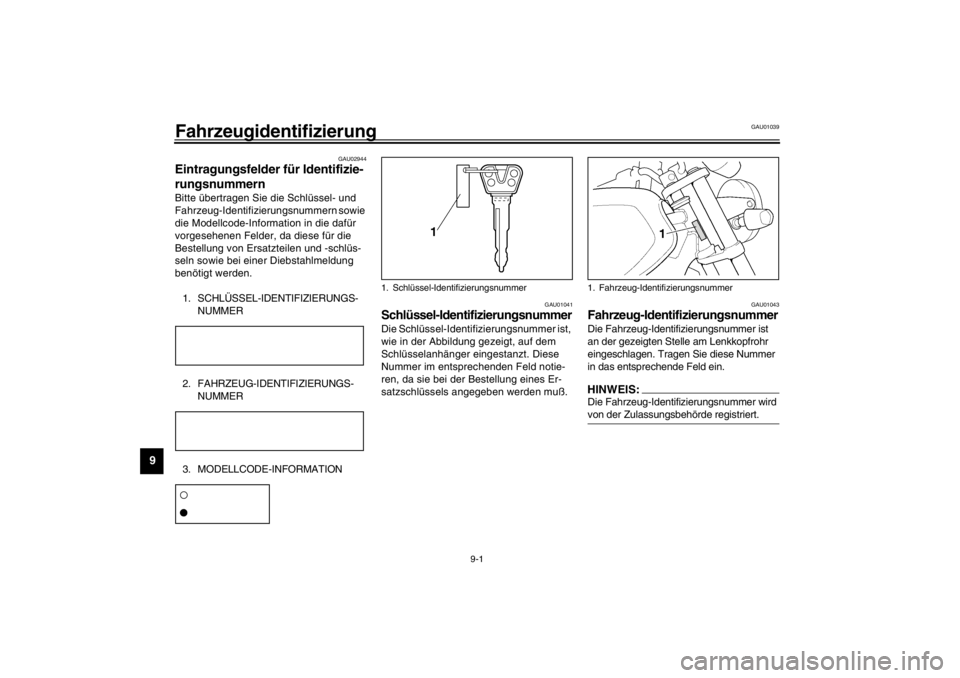

Eintragungsfelder für Identifizie-
rungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür
vorgesehenen Felder, da diese für die
Bestellung von Ersatzteilen und -schlüs-
seln sowie bei einer Diebstahlmeldung
benötigt werden.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_5ea.book Page 1 Tuesday, October 2, 2001 4:04 PM
Page 97 of 102

Fahrzeugidentifizierung
9-2
9
GAU01050
Modellcode-Information Das Modellcode-Klebeschild ist an der
gezeigten Stelle auf dem Rahmen unter
der Sitzbank angebracht; siehe dazu
Seite 3-11. Übertragen Sie Codenummer
und Info-Kürzel in die vorgesehenen
Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
YAMAHA-Händler.1. Modellcode-Information
G_5ea.book Page 2 Tuesday, October 2, 2001 4:04 PM
Page 98 of 102

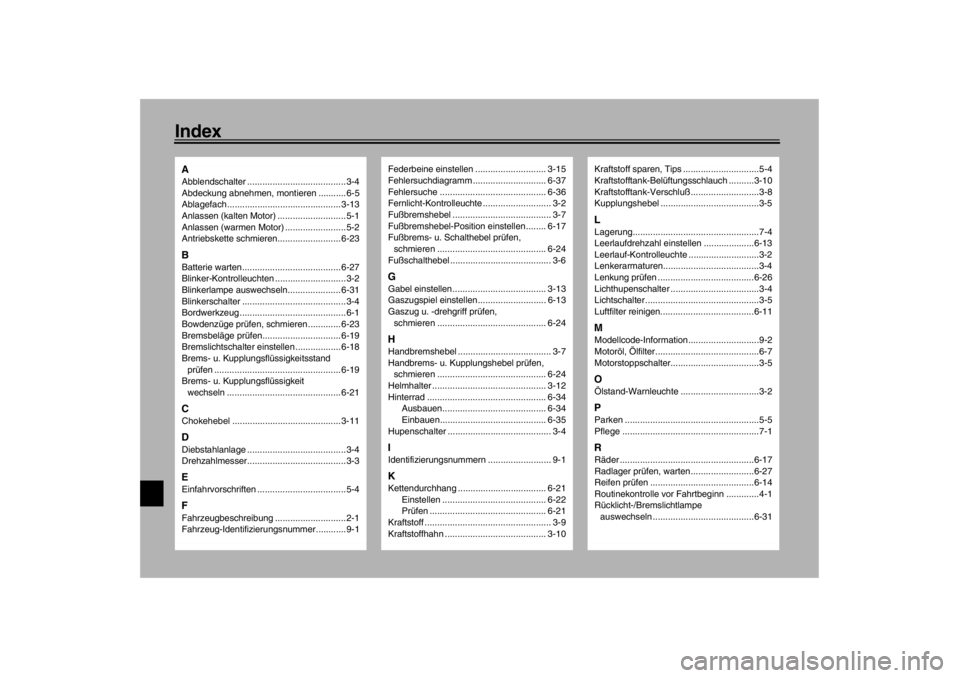

IndexAAbblendschalter .......................................3-4
Abdeckung abnehmen, montieren ...........6-5
Ablagefach............................................. 3-13
Anlassen (kalten Motor) ...........................5-1
Anlassen (warmen Motor) ........................5-2
Antriebskette schmieren......................... 6-23BBatterie warten....................................... 6-27
Blinker-Kontrolleuchten ............................3-2
Blinkerlampe auswechseln..................... 6-31
Blinkerschalter .........................................3-4
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen, schmieren ............. 6-23
Bremsbeläge prüfen............................... 6-19
Bremslichtschalter einstellen .................. 6-18
Brems- u. Kupplungsflüssigkeitsstand
prüfen .................................................. 6-19
Brems- u. Kupplungsflüssigkeit
wechseln ............................................. 6-21CChokehebel ........................................... 3-11DDiebstahlanlage .......................................3-4
Drehzahlmesser.......................................3-3EEinfahrvorschriften ...................................5-4FFahrzeugbeschreibung ............................2-1
Fahrzeug-Identifizierungsnummer............9-1
Federbeine einstellen ............................ 3-15
Fehlersuchdiagramm ............................. 6-37
Fehlersuche .......................................... 6-36
Fernlicht-Kontrolleuchte ........................... 3-2
Fußbremshebel ....................................... 3-7
Fußbremshebel-Position einstellen ........ 6-17
Fußbrems- u. Schalthebel prüfen,
schmieren ........................................... 6-24
Fußschalthebel ........................................ 3-6GGabel einstellen..................................... 3-13
Gaszugspiel einstellen........................... 6-13
Gaszug u. -drehgriff prüfen,
schmieren ........................................... 6-24HHandbremshebel ..................................... 3-7
Handbrems- u. Kupplungshebel prüfen,
schmieren ........................................... 6-24
Helmhalter ............................................. 3-12
Hinterrad ............................................... 6-34
Ausbauen......................................... 6-34
Einbauen.......................................... 6-35
Hupenschalter ......................................... 3-4IIdentifizierungsnummern ......................... 9-1KKettendurchhang ................................... 6-21
Einstellen ......................................... 6-22
Prüfen .............................................. 6-21
Kraftstoff .................................................. 3-9
Kraftstoffhahn ........................................ 3-10
Kraftstoff sparen, Tips ..............................5-4
Kraftstofftank-Belüftungsschlauch ..........3-10
Kraftstofftank-Verschluß...........................3-8
Kupplungshebel .......................................3-5LLagerung..................................................7-4
Leerlaufdrehzahl einstellen ....................6-13
Leerlauf-Kontrolleuchte ............................3-2
Lenkerarmaturen......................................3-4
Lenkung prüfen ......................................6-26
Lichthupenschalter ...................................3-4
Lichtschalter .............................................3-5
Luftfilter reinigen.....................................6-11MModellcode-Information............................9-2
Motoröl, Ölfilter.........................................6-7
Motorstoppschalter...................................3-5OÖlstand-Warnleuchte ...............................3-2PParken .....................................................5-5
Pflege ......................................................7-1RRäder .....................................................6-17
Radlager prüfen, warten.........................6-27
Reifen prüfen .........................................6-14
Routinekontrolle vor Fahrtbeginn .............4-1
Rücklicht-/Bremslichtlampe
auswechseln ........................................6-31
G_5ea.book Page 1 Tuesday, October 2, 2001 4:04 PM
Page 99 of 102

Index

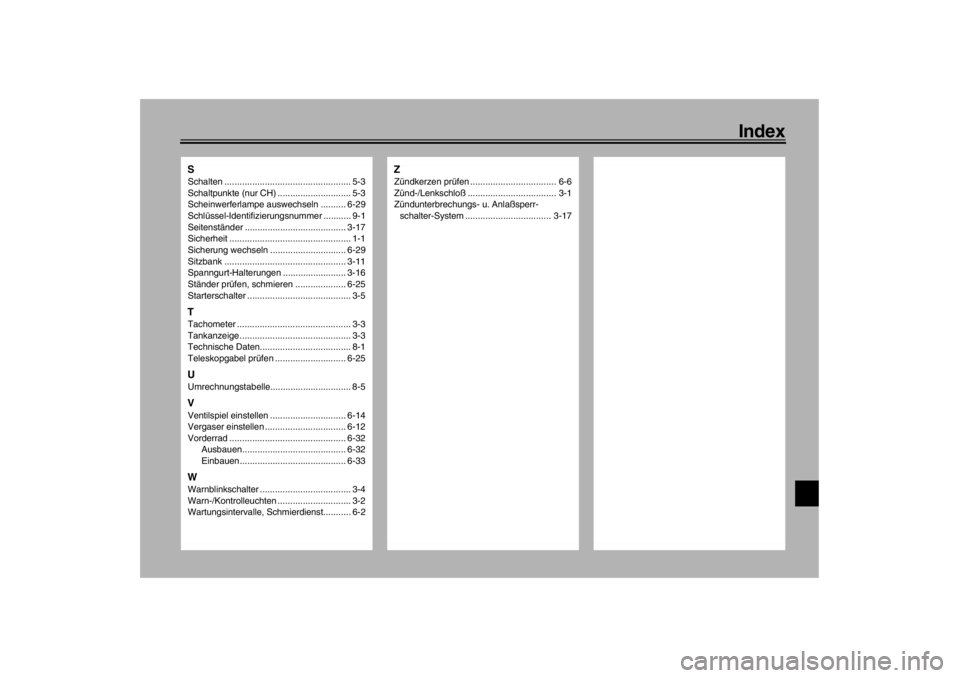

SSchalten .................................................. 5-3
Schaltpunkte (nur CH) ............................. 5-3
Scheinwerferlampe auswechseln .......... 6-29
Schlüssel-Identifizierungsnummer ........... 9-1
Seitenständer ........................................ 3-17
Sicherheit ................................................ 1-1
Sicherung wechseln .............................. 6-29
Sitzbank ................................................ 3-11
Spanngurt-Halterungen ......................... 3-16
Ständer prüfen, schmieren .................... 6-25
Starterschalter ......................................... 3-5TTachometer ............................................. 3-3
Tankanzeige ............................................ 3-3
Technische Daten.................................... 8-1
Teleskopgabel prüfen ............................ 6-25UUmrechnungstabelle................................ 8-5VVentilspiel einstellen .............................. 6-14
Vergaser einstellen ................................ 6-12
Vorderrad .............................................. 6-32
Ausbauen......................................... 6-32
Einbauen.......................................... 6-33WWarnblinkschalter .................................... 3-4
Warn-/Kontrolleuchten ............................. 3-2
Wartungsintervalle, Schmierdienst........... 6-2
ZZündkerzen prüfen .................................. 6-6
Zünd-/Lenkschloß................................... 3-1
Zündunterbrechungs- u. Anlaßsperr-
schalter-System .................................. 3-17
G_5ea.book Page 2 Tuesday, October 2, 2001 4:04 PM
Page 100 of 102

E_5GK_Consumer.fm Page 11 Wednesday, June 13, 2001 1:03 PM
