MPG YAMAHA XJR 1300 2002 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
Boordgereedschapsset ........................................ 6-1
Periodiek smeer- en onderhoudsschema ............ 6-2
Het panneel verwijderen en aanbrengen ............. 6-5
Controleren van de bougies ................................. 6-6
Motorolie en oliefilterelement ............................... 6-7
Reinigen van het luchtfilterelement .................... 6-11
Afstellen van de carburateurs ............................ 6-12
Afstellen van het stationair toerental .................. 6-13
Afstellen van de vrije slag van de gaskabel ....... 6-13
Afstellen van de klepspeling .............................. 6-14
Banden .............................................................. 6-14
Gietwielen .......................................................... 6-17
De stand van het rempedaal afstellen ............... 6-17
Afstellen van remlichtschakelaar achterrem ...... 6-18
Controleren van de remblokken
voor- en achter ................................................... 6-19
Niveaus van rem- en koppelingsvloeistof
controleren ....................................................... 6-19
Rem- en koppelingsvloeistof verversen ............. 6-21
Doorbuiging aandrijfketting ................................ 6-21
Smeren van de aandrijfketting ........................... 6-23Controleren en smeren van de kabels .............. 6-23
Controleren en smeren van gasgreep en
gaskabel .......................................................... 6-24
Controleren en smeren van rem- en
schakelpedalen ............................................... 6-24
Controleren en smeren van de rem- en
koppelingshendel ............................................ 6-24
Controleren en smeren van middenbok en
zijstandaard ..................................................... 6-25
Controleren van de voorvork ............................. 6-25
Controle van stuursysteem ............................... 6-26
Controleren van wiellagers ................................ 6-27
Accu .................................................................. 6-27
Zekeringen vervangen ...................................... 6-29
Koplampgloeilamp vervangen ........................... 6-29
Gloeilamp in remlicht/achterlicht vervangen ..... 6-31
Gloeilamp in richtingaanwijzer vervangen ......... 6-31
Voorwiel ............................................................. 6-32
Achterwiel ......................................................... 6-34
Storingzoeken ................................................... 6-36
Storingzoekschema .......................................... 6-37
D_5ea.book Page 1 Tuesday, October 2, 2001 4:14 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
DAU04410*

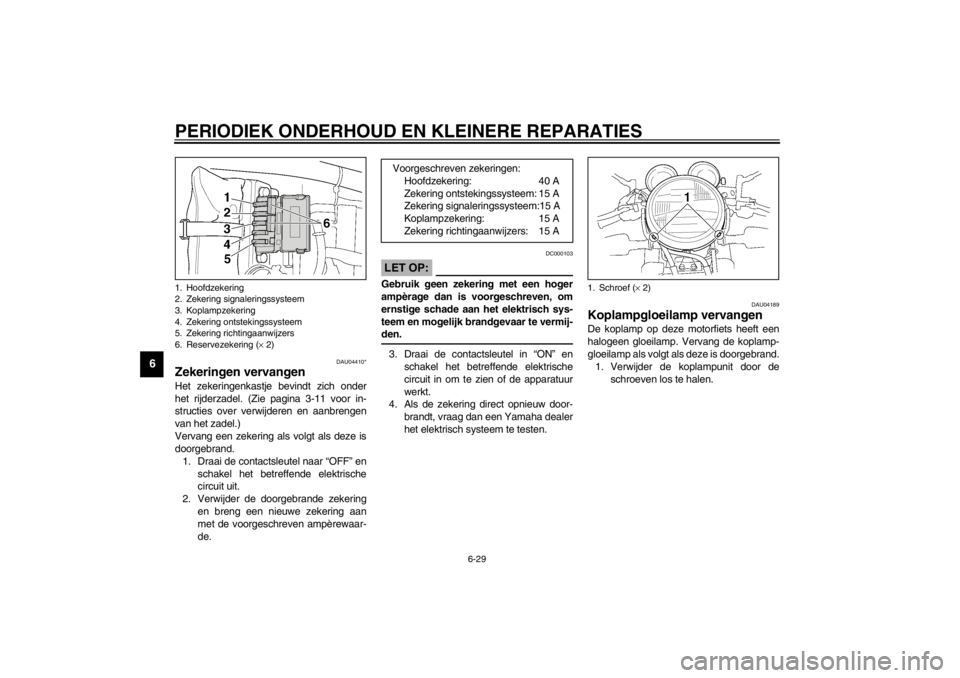

Zekeringen vervangen Het zekeringenkastje bevindt zich onder
het rijderzadel. (Zie pagina 3-11 voor in-
structies over verwijderen en aanbrengen
van het zadel.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering aan
met de voorgeschreven ampèrewaar-
de.
DC000103
LET OP:_ Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-
den. _3. Draai de contactsleutel in “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te testen.
DAU04189
Koplampgloeilamp vervangen De koplamp op deze motorfiets heeft een
halogeen gloeilamp. Vervang de koplamp-
gloeilamp als volgt als deze is doorgebrand.
1. Verwijder de koplampunit door de
schroeven los te halen.
1. Hoofdzekering
2. Zekering signaleringssysteem
3. Koplampzekering
4. Zekering ontstekingssysteem
5. Zekering richtingaanwijzers
6. Reservezekering (× 2)
Voorgeschreven zekeringen:
Hoofdzekering: 40 A
Zekering ontstekingssysteem: 15 A
Zekering signaleringssysteem:15 A
Koplampzekering: 15 A
Zekering richtingaanwijzers: 15 A
1. Schroef (× 2)
D_5ea.book Page 29 Tuesday, October 2, 2001 4:14 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6

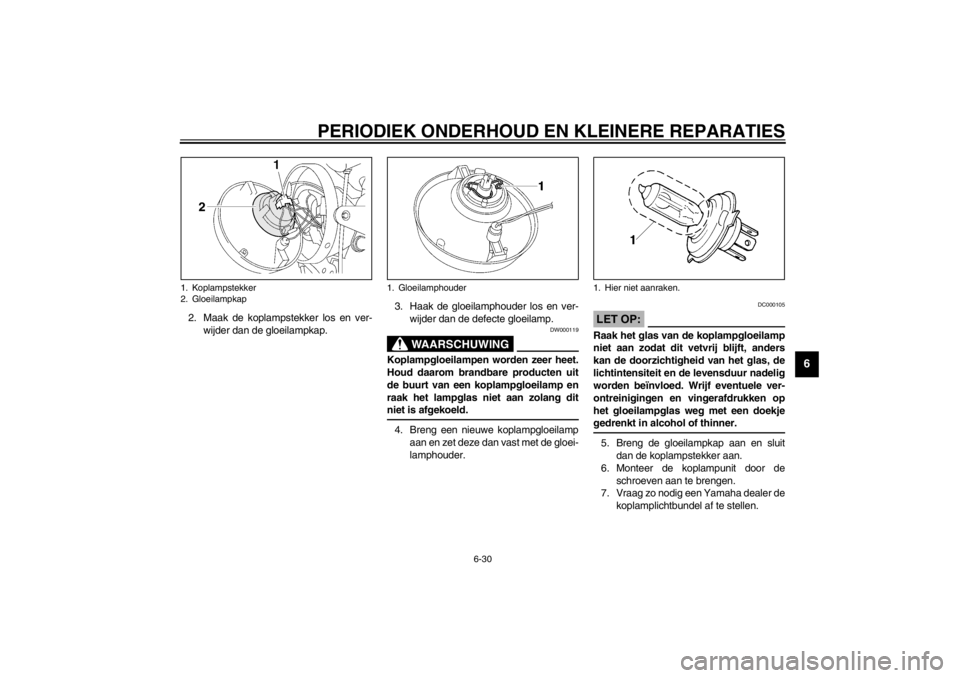

2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
DW000119
WAARSCHUWING
_ Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit
niet is afgekoeld. _4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
DC000105
LET OP:_ Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders
kan de doorzichtigheid van het glas, de
lichtintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-
ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekje
gedrenkt in alcohol of thinner. _5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer de koplampunit door de
schroeven aan te brengen.
7. Vraag zo nodig een Yamaha dealer de
koplamplichtbundel af te stellen.
1. Koplampstekker
2. Gloeilampkap
1. Gloeilamphouder
1. Hier niet aanraken.
D_5ea.book Page 30 Tuesday, October 2, 2001 4:14 PM

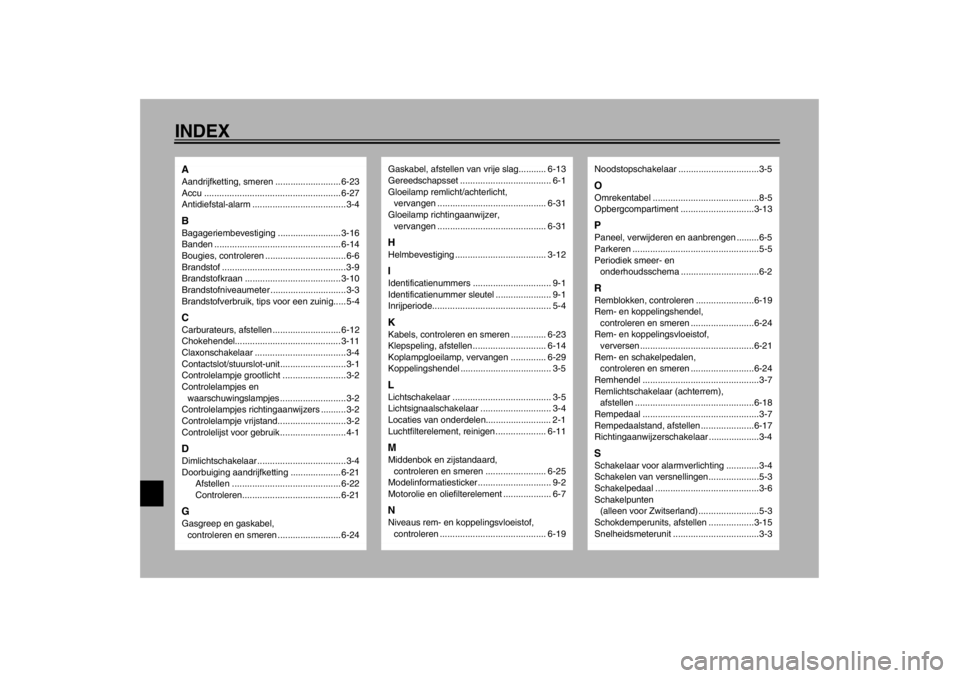

INDEXAAandrijfketting, smeren .......................... 6-23
Accu ...................................................... 6-27
Antidiefstal-alarm .....................................3-4BBagageriembevestiging ......................... 3-16
Banden .................................................. 6-14
Bougies, controleren ................................6-6
Brandstof .................................................3-9
Brandstofkraan ...................................... 3-10
Brandstofniveaumeter ..............................3-3
Brandstofverbruik, tips voor een zuinig..... 5-4CCarburateurs, afstellen ........................... 6-12
Chokehendel.......................................... 3-11
Claxonschakelaar ....................................3-4
Contactslot/stuurslot-unit..........................3-1
Controlelampje grootlicht .........................3-2
Controlelampjes en
waarschuwingslampjes ..........................3-2
Controlelampjes richtingaanwijzers ..........3-2
Controlelampje vrijstand...........................3-2
Controlelijst voor gebruik..........................4-1DDimlichtschakelaar ...................................3-4
Doorbuiging aandrijfketting .................... 6-21
Afstellen ........................................... 6-22
Controleren....................................... 6-21GGasgreep en gaskabel,
controleren en smeren ......................... 6-24
Gaskabel, afstellen van vrije slag........... 6-13
Gereedschapsset .................................... 6-1
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-31
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-31HHelmbevestiging .................................... 3-12IIdentificatienummers ............................... 9-1
Identificatienummer sleutel ...................... 9-1
Inrijperiode............................................... 5-4KKabels, controleren en smeren .............. 6-23
Klepspeling, afstellen............................. 6-14
Koplampgloeilamp, vervangen .............. 6-29
Koppelingshendel .................................... 3-5LLichtschakelaar ....................................... 3-5
Lichtsignaalschakelaar ............................ 3-4
Locaties van onderdelen.......................... 2-1
Luchtfilterelement, reinigen .................... 6-11MMiddenbok en zijstandaard,
controleren en smeren ........................ 6-25
Modelinformatiesticker ............................. 9-2
Motorolie en oliefilterelement ................... 6-7NNiveaus rem- en koppelingsvloeistof,
controleren .......................................... 6-19
Noodstopschakelaar ................................3-5OOmrekentabel ..........................................8-5
Opbergcompartiment .............................3-13PPaneel, verwijderen en aanbrengen .........6-5
Parkeren ..................................................5-5
Periodiek smeer- en
onderhoudsschema ...............................6-2RRemblokken, controleren .......................6-19
Rem- en koppelingshendel,
controleren en smeren .........................6-24
Rem- en koppelingsvloeistof,
verversen .............................................6-21
Rem- en schakelpedalen,
controleren en smeren .........................6-24
Remhendel ..............................................3-7
Remlichtschakelaar (achterrem),
afstellen ...............................................6-18
Rempedaal ..............................................3-7
Rempedaalstand, afstellen .....................6-17
Richtingaanwijzerschakelaar ....................3-4SSchakelaar voor alarmverlichting .............3-4
Schakelen van versnellingen....................5-3
Schakelpedaal .........................................3-6
Schakelpunten
(alleen voor Zwitserland) ........................5-3
Schokdemperunits, afstellen ..................3-15
Snelheidsmeterunit ..................................3-3
