alarm YAMAHA XJR 1300 2002 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
Contactslot/stuurslot-unit ..................................... 3-1
Controlelampjes en waarschuwingslampjes ....... 3-2
Snelheidsmeterunit .............................................. 3-3
Toerenteller .......................................................... 3-3
Brandstofniveaumeter .......................................... 3-3
Antidiefstal-alarm (optie) ...................................... 3-4
Stuurschakelaars ................................................. 3-4
Koppelingshendel ................................................ 3-5
Schakelpedaal ..................................................... 3-6
Remhendel .......................................................... 3-7
Rempedaal .......................................................... 3-7
Vuldop brandstoftank ........................................... 3-8
Brandstof ............................................................. 3-9Tankbeluchtingsslang ........................................ 3-10
Brandstofkraan .................................................. 3-10
Chokehendel ...................................................... 3-11
Zadel ................................................................. 3-11
Helmbevestiging ................................................ 3-12
Opbergcompar timent ........................................ 3-13
Afstellen van de voorvork .................................. 3-13
Afstellen van de schokdemperunits .................. 3-15
Bagageriembevestiging ..................................... 3-16
Zijstandaard ...................................................... 3-17
Startspersysteem .............................................. 3-17
D_5ea.book Page 1 Tuesday, October 2, 2001 4:14 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU04356
(Parkeren)
Het stuur is vergrendeld, het achterlicht en
het parkeerlicht branden en de alarmver-
lichting kan worden ingeschakeld, maar alle
overige elektrische systemen zijn uit. De
sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “” te kunnen draaien.
DCA00043
LET OP:_ Gebruik de parkeerverlichting niet gedu-
rende langere tijd, anders kan de accu
ontladen raken. _
DAU03034
Controlelampjes en
waarschuwingslampjes
DAU04121
Controlelampjes richtingaanwijzers
“” en “”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwijzers
naar de linker- of rechterstand is gedrukt.
DAU00063
Controlelampje grootlicht “”
Dit controlelampje gaat branden wanneer
het grootlicht van de koplamp is ingescha-
keld.
DAU00061
Controlelampje “” voor vrijstand
Dit controlelampje brandt wanneer de ver-
snellingsbak in de vrijstand staat.
DAU03201
Waarschuwingslampje “” voor olie-
niveau
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit van het waarschu-
wingslampje kan via de volgende procedu-
re worden getest.
1. Zet de noodstopschakelaar in “” en
draai de sleutel naar “ON”.
2. Schakel de versnellingsbak in de vrij-
stand of trek de koppelingshendel in.
3. Druk op de startknop. Als het controle-
lampje niet gaat branden als de start-
knop wordt ingedrukt, vraag dan een
Yamaha dealer het elektrisch circuit te
testen.OPMERKING:_ Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knippe-
ren bij rijden op een helling of bij plotseling
afremmen of optrekken, er is dan echter
geen sprake van een storing. _
1. Controlelampje linker richtingaanwijzer “”
2. Controlelampje grootlicht “”
3. Controlelampje “” voor vrijstand
4. Controlelampje rechter richtingaanwijzer
“”
5. Waarschuwingslampje “” voor olieniveau
D_5ea.book Page 2 Tuesday, October 2, 2001 4:14 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU00109
Antidiefstal-alarm (optie) Deze motor kan door een Yamaha dealer
worden uitgerust met een optioneel anti-
diefstal-alarmsysteem. Neem contact op
met een Yamaha dealer voor nadere infor-
matie.
DAU00118
Stuurschakelaars
DAU00120
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU03888
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor groot-
licht en op “” voor dimlicht.
DAU03826
Schakelaar “” voor alarmverlichting
Met de contactsleutel in de stand “ON” of
“” wordt deze schakelaar gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting worden gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
DC000006
LET OP:_ Gebruik de alarmverlichting niet gedu-
rende langere tijd, anders kan de accu
ontladen raken. _
DAU03889
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om af-
slaan naar rechts aan te geven. Druk deze
schakelaar naar “” om afslaan naar
links aan te geven. Na loslaten keert de
schakelaar terug naar de middenstand. Om
de richtingaanwijzers uit te schakelen wordt
de schakelaar ingedrukt nadat hij is terug-
gekeerd in de middenstand.
DAU00129
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.

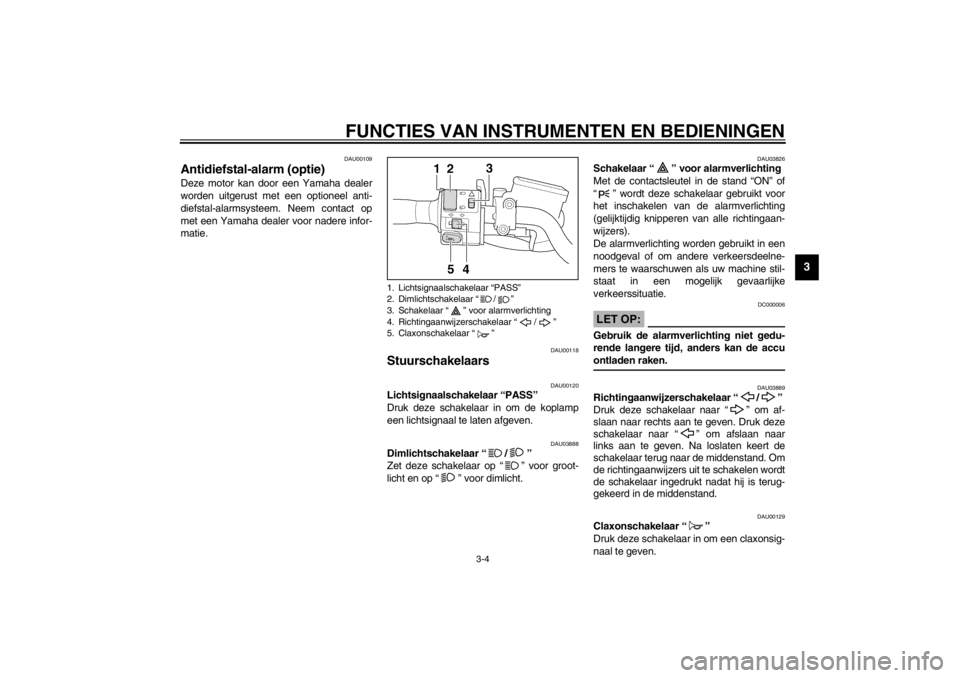

1. Lichtsignaalschakelaar “PASS”
2. Dimlichtschakelaar “/”
3. Schakelaar “” voor alarmverlichting
4. Richtingaanwijzerschakelaar “/”
5. Claxonschakelaar “”
D_5ea.book Page 4 Tuesday, October 2, 2001 4:14 PM

INDEXAAandrijfketting, smeren .......................... 6-23
Accu ...................................................... 6-27
Antidiefstal-alarm .....................................3-4BBagageriembevestiging ......................... 3-16
Banden .................................................. 6-14
Bougies, controleren ................................6-6
Brandstof .................................................3-9
Brandstofkraan ...................................... 3-10
Brandstofniveaumeter ..............................3-3
Brandstofverbruik, tips voor een zuinig..... 5-4CCarburateurs, afstellen ........................... 6-12
Chokehendel.......................................... 3-11
Claxonschakelaar ....................................3-4
Contactslot/stuurslot-unit..........................3-1
Controlelampje grootlicht .........................3-2
Controlelampjes en
waarschuwingslampjes ..........................3-2
Controlelampjes richtingaanwijzers ..........3-2
Controlelampje vrijstand...........................3-2
Controlelijst voor gebruik..........................4-1DDimlichtschakelaar ...................................3-4
Doorbuiging aandrijfketting .................... 6-21
Afstellen ........................................... 6-22
Controleren....................................... 6-21GGasgreep en gaskabel,
controleren en smeren ......................... 6-24
Gaskabel, afstellen van vrije slag........... 6-13
Gereedschapsset .................................... 6-1
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-31
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-31HHelmbevestiging .................................... 3-12IIdentificatienummers ............................... 9-1
Identificatienummer sleutel ...................... 9-1
Inrijperiode............................................... 5-4KKabels, controleren en smeren .............. 6-23
Klepspeling, afstellen............................. 6-14
Koplampgloeilamp, vervangen .............. 6-29
Koppelingshendel .................................... 3-5LLichtschakelaar ....................................... 3-5
Lichtsignaalschakelaar ............................ 3-4
Locaties van onderdelen.......................... 2-1
Luchtfilterelement, reinigen .................... 6-11MMiddenbok en zijstandaard,
controleren en smeren ........................ 6-25
Modelinformatiesticker ............................. 9-2
Motorolie en oliefilterelement ................... 6-7NNiveaus rem- en koppelingsvloeistof,
controleren .......................................... 6-19
Noodstopschakelaar ................................3-5OOmrekentabel ..........................................8-5
Opbergcompartiment .............................3-13PPaneel, verwijderen en aanbrengen .........6-5
Parkeren ..................................................5-5
Periodiek smeer- en
onderhoudsschema ...............................6-2RRemblokken, controleren .......................6-19
Rem- en koppelingshendel,
controleren en smeren .........................6-24
Rem- en koppelingsvloeistof,
verversen .............................................6-21
Rem- en schakelpedalen,
controleren en smeren .........................6-24
Remhendel ..............................................3-7
Remlichtschakelaar (achterrem),
afstellen ...............................................6-18
Rempedaal ..............................................3-7
Rempedaalstand, afstellen .....................6-17
Richtingaanwijzerschakelaar ....................3-4SSchakelaar voor alarmverlichting .............3-4
Schakelen van versnellingen....................5-3
Schakelpedaal .........................................3-6
Schakelpunten
(alleen voor Zwitserland) ........................5-3
Schokdemperunits, afstellen ..................3-15
Snelheidsmeterunit ..................................3-3
