ESPECIFICAÇÕES
8-4
8
Suspensão
Dianteira Forquilha telescópica
Traseira Braço oscilante
Molas/amortecedors
Dianteiro Mola helicoidal / amor tecedor a
óleo
Traseiro Mola helicoidal / amortecedor de
óleo-gás
Curso da roda
Dianteira 130 mm
Traseira 110 mm
Sistema eléctrico
Sistema de ignição T.C.I. (digital)
Sistema de carregamento
Tipo Gerador CA
Saída padrão 13,5 V, 28 A 5.000 rpm
Bateria
Modelo GT14B-4
Voltagem,
capacidade 12 V, 12 Ah
Tipo de farolLâmpada de quartzo
(halogénea)
Voltagem/wattagem × quantidade das lâmpadas
Farol dianteiro 12 V, 60/55 W × 1
Luz do travão/farolim traseiro 12 V, 5/21 W × 2Luz auxiliar 12 V, 4 W × 1
Sinal de mudança
de direcção 12 V, 21 W × 4
Iluminação do contador 12 V, 1,7 W × 4
Indicador luminoso de ponto
morto 12 V, 1,7 W × 1
Indicador luminoso de
máximos 12 V, 3,4 W × 1
Luz de advertência do nível de
óleo 12 V, 1,7 W × 1
Indicador luminoso de
mudança de direcção 12 V, 1,7 W × 2
Fusíveis
Fusível principal 40 A
Fusível do farol dianteiro 15 A
Fusível do sistema de
sinalização 15 A
Fusível da ignição 15 A
Fusível do sinal de mudança
de direcção 15 A
P_5ea.book Page 4 Wednesday, October 24, 2001 2:15 PM

ESPECIFICAÇÕES
8-5
8
PAU03941
Tabela de conversão CS-03PTodos dados de especificação deste manual encontram-se
enumerados em SI e UNIDADES MÉTRICAS.
Utilize esta tabela para converter os valores do sistema
MÉTRICO para valores no sistema IMPERIAL.
Exemplo:
VALOR NO
SISTEMA
MÉTRICOFACTOR DE
CONVERSÃOVALOR NO
SISTEMA
IMPERIAL
2 mm× 0,03937 = 0,08 pol
Tabela de conversão
SISTEMA MÉTRICO PARA SISTEMA IMPERIAL
Unidade no sistema
métricoFactor de conversãoUnidade no sistema
imperial
Bináriom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679lb·pés
lb·pol.
lb·pés
lb·pol.
Pesokg
g× 2,205× 0,03527lb
onças
Velocidade km/h× 0,6214 milhas/h
Distânciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937milhas
pés
jardas
pol.
pol.
Volume,
Capacidadecc (cm
3)
cc (cm3)
L (litro)
L (litro)
× 0,03527× 0,06102× 0,8799× 0,2199onças (liq. IMP)
pol·cúbicas
qt (liq. IMP)
gal (liq. IMP)
Várioskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 pol./lb
psi (pol/lb
2)
°
F
P_5ea.book Page 5 Wednesday, October 24, 2001 2:15 PM

9-1
9
PAU01039
9-INFORMAÇÕES PARA O CONSUMIDOR
PAU02944
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos
espaços fornecidos a seguir para que sir-
vam de auxiliares sempre que encomende
peças sobresselentes a um concessionário
Yamaha ou para referência caso o veículo
seja roubado.
1. NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:CA-02P2. NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:CA-02P3. INFORMAÇÃO DA ETIQUETA DO
MODELO:CA-01PPAU01041
Número de identificação da
chave O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para
esse efeito neste manual e utilize-o como
referência para quando encomendar uma
nova chave.
PAU01043
Número de identificação do
veículo O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTA:_ O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área. _
1. Número de identificação da chave
1. Número de identificação do veículo
P_5ea.book Page 1 Wednesday, October 24, 2001 2:15 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU01050
Etiqueta do modelo A etiqueta do modelo está colocada no
chassis por baixo do assento. (Consulte a
página 3-11 para obter instruções relativas
aos procedimentos de remoção e instala-
ção do assento.) Registe a informação
constante nesta etiqueta no espaço provi-
denciado para esse efeito neste manual.
Esta informação será necessária para en-
comendar peças sobresselentes a um con-
cessionário Yamaha.1. Etiqueta do modelo
P_5ea.book Page 2 Wednesday, October 24, 2001 2:15 PM

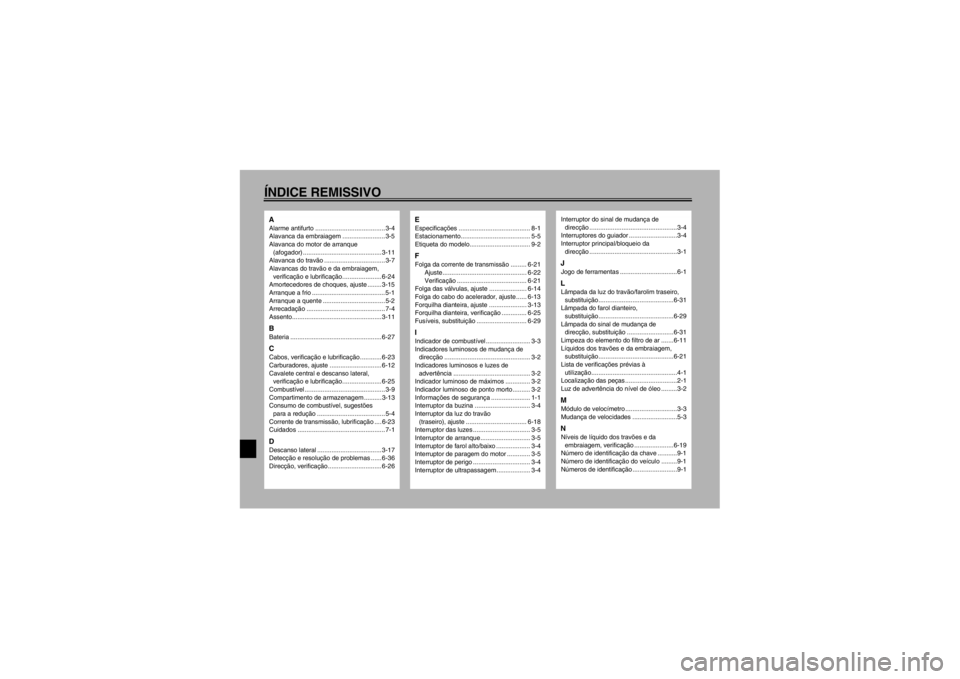

ÍNDICE REMISSIVOAAlarme antifurto ....................................... 3-4
Alavanca da embraiagem ........................3-5
Alavanca do motor de arranque
(afogador) ............................................ 3-11
Alavanca do travão .................................. 3-7
Alavancas do travão e da embraiagem,
verificação e lubrificação...................... 6-24
Amortecedores de choques, ajuste ........ 3-15
Arranque a frio ......................................... 5-1
Arranque a quente ................................... 5-2
Arrecadação ............................................ 7-4
Assento.................................................. 3-11BBateria ................................................... 6-27CCabos, verificação e lubrificação ............ 6-23
Carburadores, ajuste ............................. 6-12
Cavalete central e descanso lateral,
verificação e lubrificação...................... 6-25
Combustível .............................................3-9
Compartimento de armazenagem .......... 3-13
Consumo de combustível, sugestões
para a redução ...................................... 5-4
Corrente de transmissão, lubrificação .... 6-23
Cuidados .................................................7-1DDescanso lateral .................................... 3-17
Detecção e resolução de problemas ...... 6-36
Direcção, verificação.............................. 6-26
EEspecificações ........................................ 8-1
Estacionamento....................................... 5-5
Etiqueta do modelo.................................. 9-2FFolga da corrente de transmissão ......... 6-21
Ajuste ............................................... 6-22
Verificação ....................................... 6-21
Folga das válvulas, ajuste ..................... 6-14
Folga do cabo do acelerador, ajuste ...... 6-13
Forquilha dianteira, ajuste ..................... 3-13
Forquilha dianteira, verificação .............. 6-25
Fusíveis, substituição ............................ 6-29IIndicador de combustível ......................... 3-3
Indicadores luminosos de mudança de
direcção ................................................ 3-2
Indicadores luminosos e luzes de
advertência ........................................... 3-2
Indicador luminoso de máximos .............. 3-2
Indicador luminoso de ponto morto.......... 3-2
Informações de segurança ...................... 1-1
Interruptor da buzina ............................... 3-4
Interruptor da luz do travão
(traseiro), ajuste .................................. 6-18
Interruptor das luzes ................................ 3-5
Interruptor de arranque ............................ 3-5
Interruptor de farol alto/baixo ................... 3-4
Interruptor de paragem do motor ............. 3-5
Interruptor de perigo ................................ 3-4
Interruptor de ultrapassagem ................... 3-4
Interruptor do sinal de mudança de
direcção .................................................3-4
Interruptores do guiador ...........................3-4
Interruptor principal/bloqueio da
direcção .................................................3-1JJogo de ferramentas ................................6-1LLâmpada da luz do travão/farolim traseiro,
substituição..........................................6-31
Lâmpada do farol dianteiro,
substituição..........................................6-29
Lâmpada do sinal de mudança de
direcção, substituição ..........................6-31
Limpeza do elemento do filtro de ar .......6-11
Líquidos dos travões e da embraiagem,
substituição..........................................6-21
Lista de verificações prévias à
utilização................................................4-1
Localização das peças .............................2-1
Luz de advertência do nível de óleo .........3-2MMódulo de velocímetro .............................3-3
Mudança de velocidades .........................5-3NNíveis de líquido dos travões e da
embraiagem, verificação ......................6-19
Número de identificação da chave ...........9-1
Número de identificação do veículo .........9-1
Números de identificação .........................9-1
P_5eaIX.fm Page 1 Thursday, October 25, 2001 8:42 AM

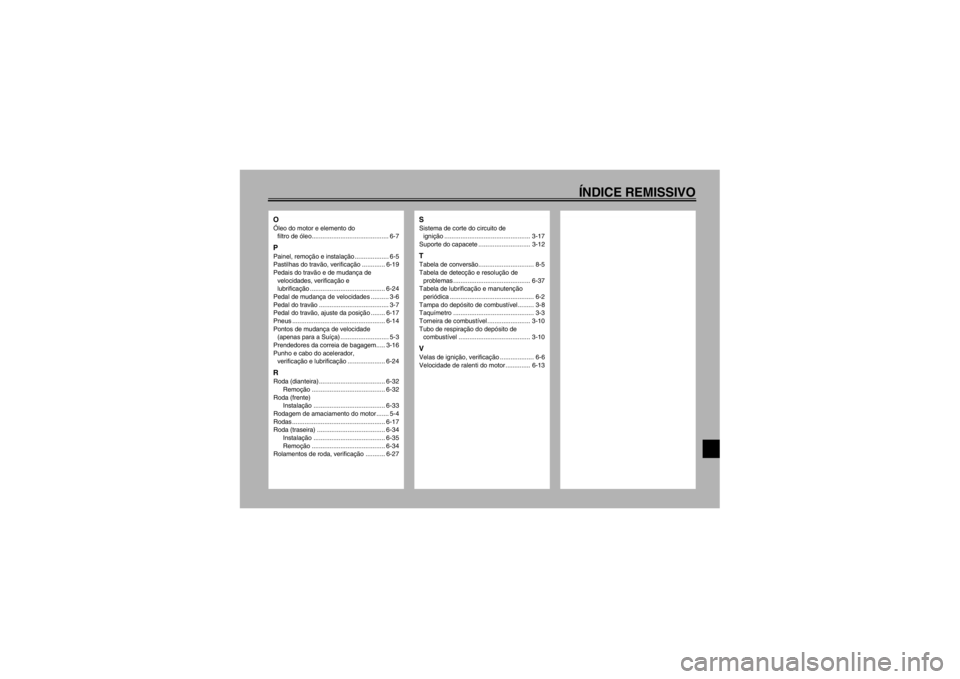

ÍNDICE REMISSIVO
OÓleo do motor e elemento do
filtro de óleo........................................... 6-7PPainel, remoção e instalação ................... 6-5
Pastilhas do travão, verificação ............. 6-19
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação .......................................... 6-24
Pedal de mudança de velocidades .......... 3-6
Pedal do travão ....................................... 3-7
Pedal do travão, ajuste da posição ........ 6-17
Pneus .................................................... 6-14
Pontos de mudança de velocidade
(apenas para a Suíça) ........................... 5-3
Prendedores da correia de bagagem..... 3-16
Punho e cabo do acelerador,
verificação e lubrificação ..................... 6-24RRoda (dianteira) ..................................... 6-32
Remoção ......................................... 6-32
Roda (frente)
Instalação ........................................ 6-33
Rodagem de amaciamento do motor....... 5-4
Rodas .................................................... 6-17
Roda (traseira) ...................................... 6-34
Instalação ........................................ 6-35
Remoção ......................................... 6-34
Rolamentos de roda, verificação ........... 6-27
SSistema de corte do circuito de
ignição ................................................ 3-17
Suporte do capacete ............................. 3-12TTabela de conversão............................... 8-5
Tabela de detecção e resolução de
problemas ........................................... 6-37
Tabela de lubrificação e manutenção
periódica ............................................... 6-2
Tampa do depósito de combustível......... 3-8
Taquímetro ............................................. 3-3
Torneira de combustível ........................ 3-10
Tubo de respiração do depósito de
combustível ........................................ 3-10VVelas de ignição, verificação ................... 6-6
Velocidade de ralenti do motor .............. 6-13
