SPECIFICATIES
8-2
8

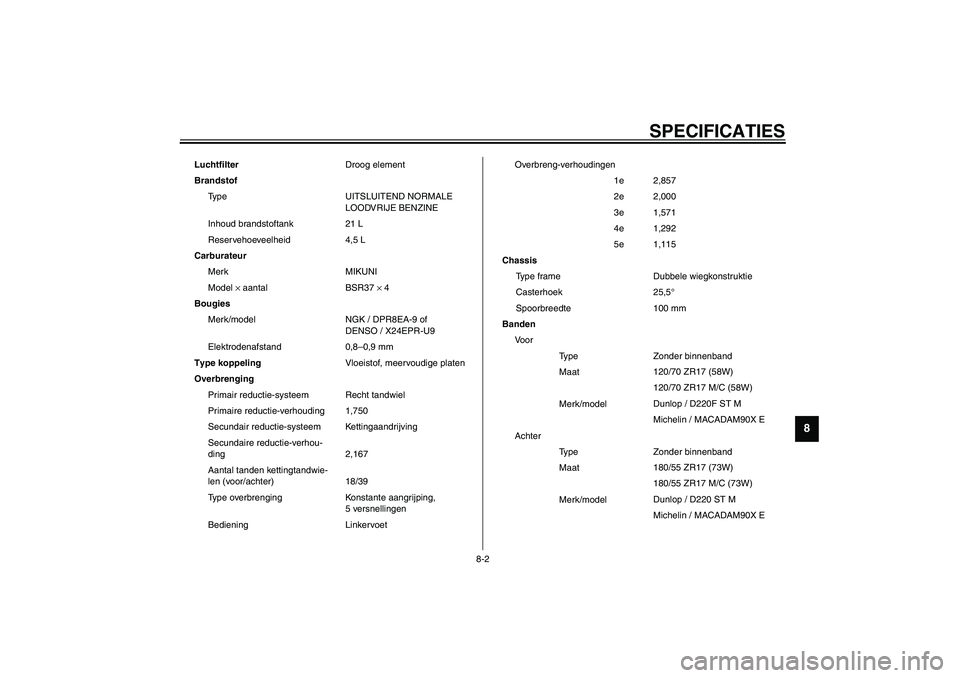

LuchtfilterDroog element
Brandstof
Type UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud brandstoftank 21 L
Reservehoeveelheid 4,5 L
Carburateur
Merk MIKUNI
Model × aantal BSR37 × 4
Bougies
Merk/model NGK / DPR8EA-9 of
DENSO / X24EPR-U9
Elektrodenafstand 0,8–0,9 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reductie-systeem Recht tandwiel
Primaire reductie-verhouding 1,750
Secundair reductie-systeem Kettingaandrijving
Secundaire reductie-verhou-
ding 2,167
Aantal tanden kettingtandwie-
len (voor/achter) 18/39
Type overbrenging Konstante aangrijping,
5 versnellingen
Bediening LinkervoetOverbreng-verhoudingen
1e 2,857
2e 2,000
3e 1,571
4e 1,292
5e 1,115
Chassis
Type frame Dubbele wiegkonstruktie
Casterhoek 25,5°
Spoorbreedte 100 mm
Banden
Voor
Type Zonder binnenband
Maat120/70 ZR17 (58W)
120/70 ZR17 M/C (58W)
Merk/modelDunlop / D220F ST M
Michelin / MACADAM90X E
Achter
Type Zonder binnenband
Maat180/55 ZR17 (73W)
180/55 ZR17 M/C (73W)
Merk/modelDunlop / D220 ST M
Michelin / MACADAM90X E
U5DMD0.book Page 2 Thursday, August 1, 2002 1:56 PM

SPECIFICATIES
8-3
8

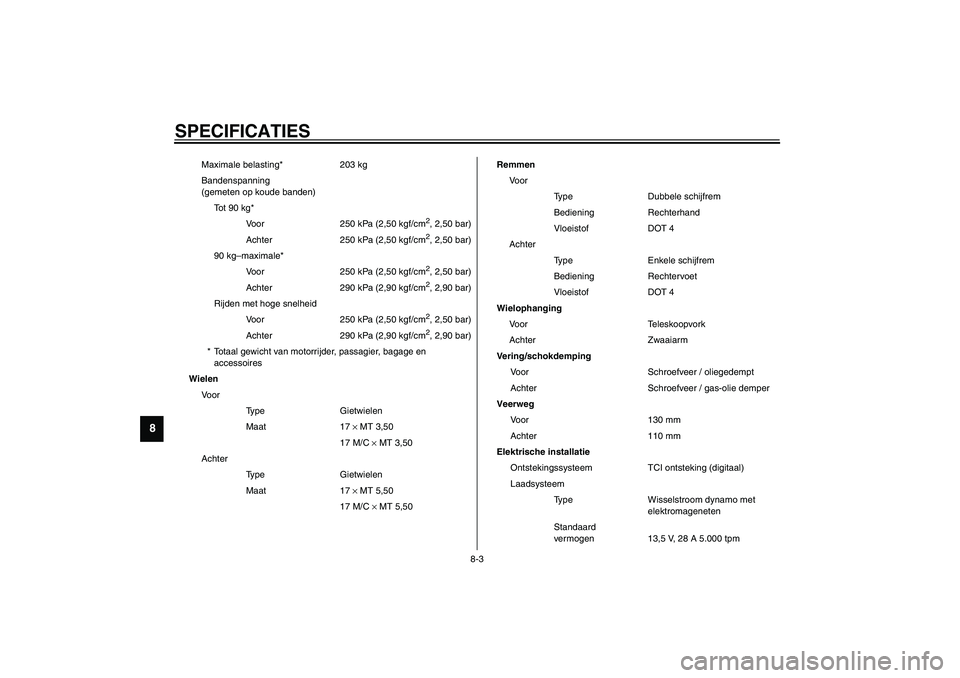

Maximale belasting* 203 kg
Bandenspanning
(gemeten op koude banden)
Tot 90 kg*
Voor 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Achter 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–maximale*
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 290 kPa (2,90 kgf/cm2, 2,90 bar)
Rijden met hoge snelheid
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 290 kPa (2,90 kgf/cm2, 2,90 bar)
* Totaal gewicht van motorrijder, passagier, bagage en
accessoires
Wielen
Vo o r
Type Gietwielen
Maat 17 × MT 3,50
17 M/C × MT 3,50
Achter
Type Gietwielen
Maat 17 × MT 5,50
17 M/C × MT 5,50Remmen
Voor
Type Dubbele schijfrem
Bediening Rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Rechtervoet
Vloeistof DOT 4
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm
Vering/schokdemping
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie demper
Veerweg
Voor 130 mm
Achter 110 mm
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroom dynamo met
elektromageneten
Standaard
vermogen 13,5 V, 28 A 5.000 tpm
U5DMD0.book Page 3 Thursday, August 1, 2002 1:56 PM

SPECIFICATIES
8-4
8

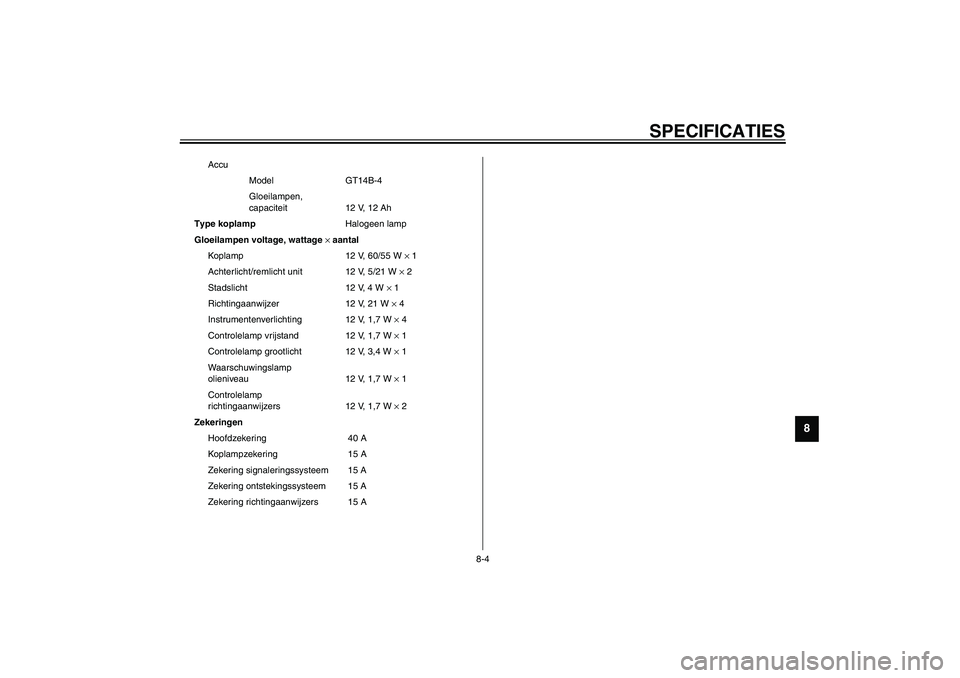

Accu
Model GT14B-4
Gloeilampen,
capaciteit 12 V, 12 Ah
Type koplampHalogeen lamp
Gloeilampen voltage, wattage × aantal
Koplamp 12 V, 60/55 W × 1
Achterlicht/remlicht unit 12 V, 5/21 W × 2
Stadslicht 12 V, 4 W × 1
Richtingaanwijzer 12 V, 21 W × 4
Instrumentenverlichting 12 V, 1,7 W × 4
Controlelamp vrijstand 12 V, 1,7 W × 1
Controlelamp grootlicht 12 V, 3,4 W × 1
Waarschuwingslamp
olieniveau 12 V, 1,7 W × 1
Controlelamp
richtingaanwijzers 12 V, 1,7 W × 2
Zekeringen
Hoofdzekering 40 A
Koplampzekering 15 A
Zekering signaleringssysteem 15 A
Zekering ontstekingssysteem 15 A
Zekering richtingaanwijzers 15 A
U5DMD0.book Page 4 Thursday, August 1, 2002 1:56 PM

SPECIFICATIES
8-5
8
DAU04513

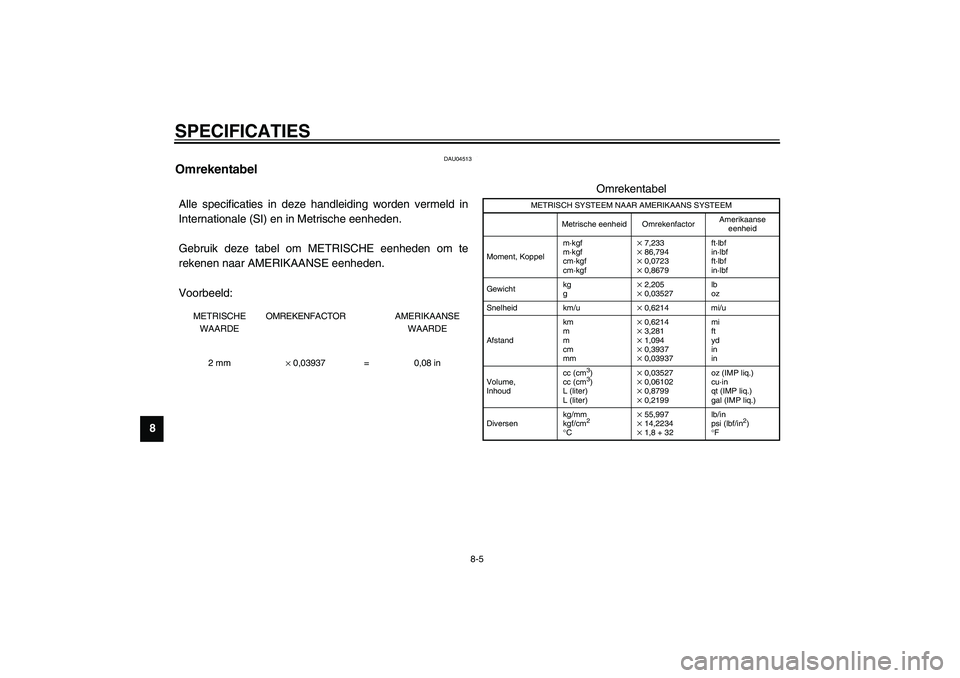

Omrekentabel CS-04DAlle specificaties in deze handleiding worden vermeld in
Internationale (SI) en in Metrische eenheden.
Gebruik deze tabel om METRISCHE eenheden om te
rekenen naar AMERIKAANSE eenheden.
Voorbeeld:
METRISCHE
WAARDEOMREKENFACTOR AMERIKAANSE
WAARDE
2 mm× 0,03937 = 0,08 in
Omrekentabel
METRISCH SYSTEEM NAAR AMERIKAANS SYSTEEM
Metrische eenheid OmrekenfactorAmerikaanse
eenheid
Moment, Koppelm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Snelheid km/u× 0,6214 mi/u
Afstandkm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Inhoudcc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Diversenkg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U5DMD0.book Page 5 Thursday, August 1, 2002 1:56 PM

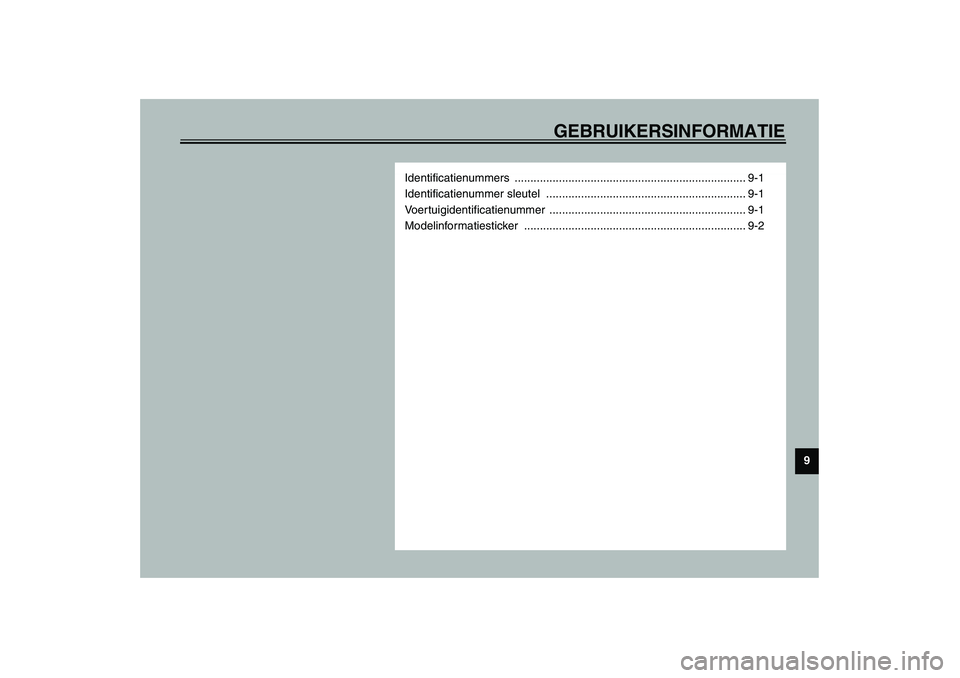

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel ............................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
U5DMD0.book Page 1 Thursday, August 1, 2002 1:56 PM

9-1
9

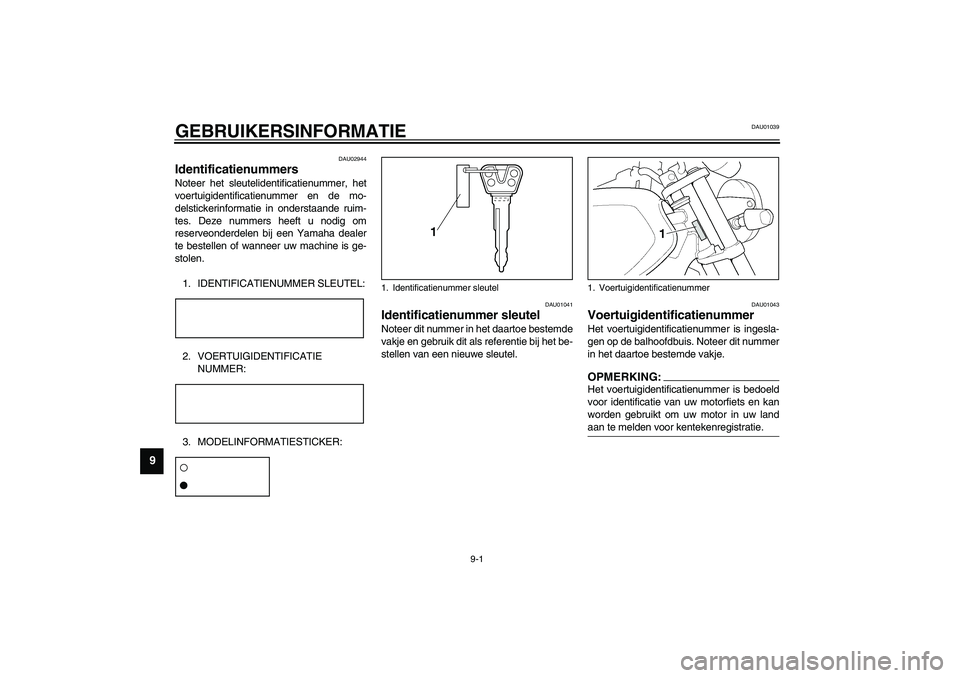

DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944
Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTEL:CA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:_ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. _
1. Identificatienummer sleutel
1. Voertuigidentificatienummer
U5DMD0.book Page 1 Thursday, August 1, 2002 1:56 PM

GEBRUIKERSINFORMATIE
9-2
9
DAU01050

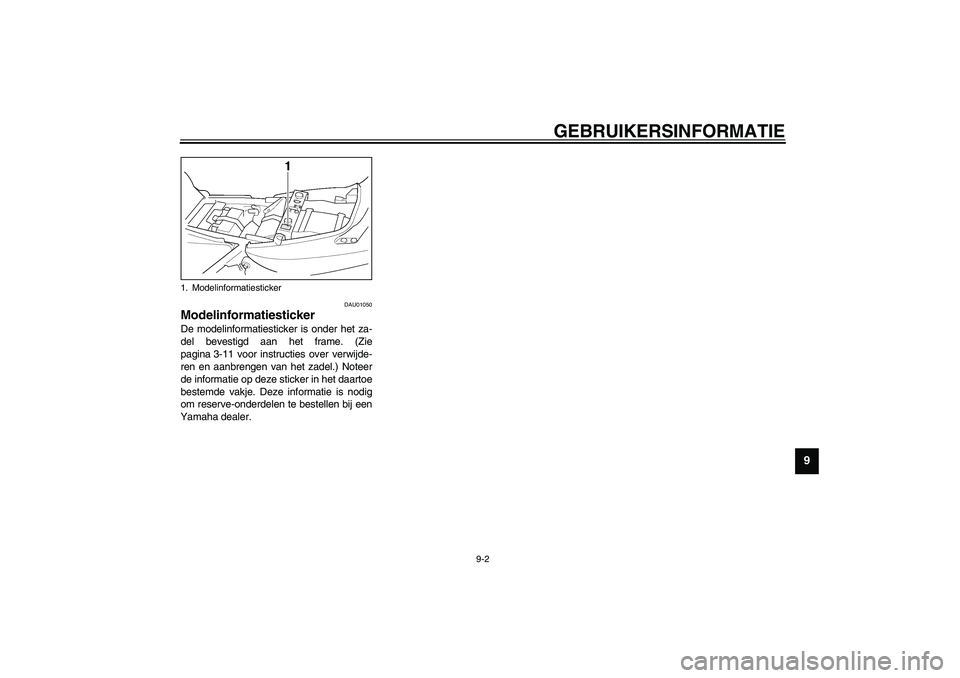

Modelinformatiesticker De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie
pagina 3-11 voor instructies over verwijde-
ren en aanbrengen van het zadel.) Noteer
de informatie op deze sticker in het daartoe
bestemde vakje. Deze informatie is nodig
om reserve-onderdelen te bestellen bij een
Yamaha dealer.1. Modelinformatiesticker
U5DMD0.book Page 2 Thursday, August 1, 2002 1:56 PM

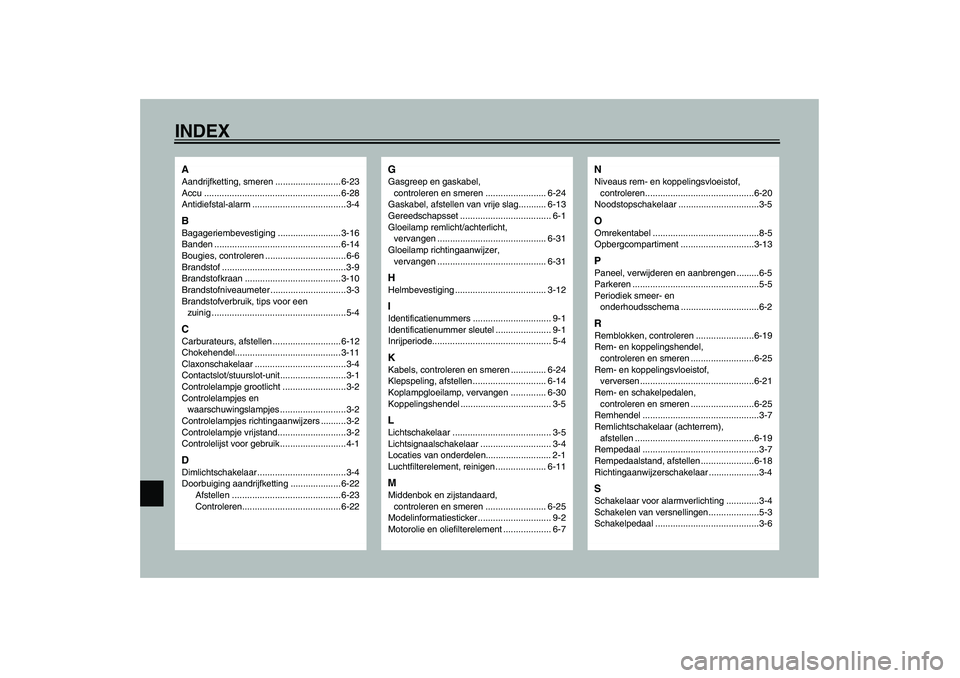

INDEXAAandrijfketting, smeren .......................... 6-23
Accu ...................................................... 6-28
Antidiefstal-alarm .....................................3-4BBagageriembevestiging ......................... 3-16
Banden .................................................. 6-14
Bougies, controleren ................................6-6
Brandstof .................................................3-9
Brandstofkraan ...................................... 3-10
Brandstofniveaumeter ..............................3-3
Brandstofverbruik, tips voor een
zuinig .....................................................5-4CCarburateurs, afstellen ........................... 6-12
Chokehendel.......................................... 3-11
Claxonschakelaar ....................................3-4
Contactslot/stuurslot-unit..........................3-1
Controlelampje grootlicht .........................3-2
Controlelampjes en
waarschuwingslampjes ..........................3-2
Controlelampjes richtingaanwijzers ..........3-2
Controlelampje vrijstand...........................3-2
Controlelijst voor gebruik..........................4-1DDimlichtschakelaar ...................................3-4
Doorbuiging aandrijfketting .................... 6-22
Afstellen ........................................... 6-23
Controleren....................................... 6-22
GGasgreep en gaskabel,
controleren en smeren ........................ 6-24
Gaskabel, afstellen van vrije slag........... 6-13
Gereedschapsset .................................... 6-1
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-31
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-31HHelmbevestiging .................................... 3-12IIdentificatienummers ............................... 9-1
Identificatienummer sleutel ...................... 9-1
Inrijperiode............................................... 5-4KKabels, controleren en smeren .............. 6-24
Klepspeling, afstellen............................. 6-14
Koplampgloeilamp, vervangen .............. 6-30
Koppelingshendel .................................... 3-5LLichtschakelaar ....................................... 3-5
Lichtsignaalschakelaar ............................ 3-4
Locaties van onderdelen.......................... 2-1
Luchtfilterelement, reinigen .................... 6-11MMiddenbok en zijstandaard,
controleren en smeren ........................ 6-25
Modelinformatiesticker ............................. 9-2
Motorolie en oliefilterelement ................... 6-7
NNiveaus rem- en koppelingsvloeistof,
controleren...........................................6-20
Noodstopschakelaar ................................3-5OOmrekentabel ..........................................8-5
Opbergcompartiment .............................3-13PPaneel, verwijderen en aanbrengen .........6-5
Parkeren ..................................................5-5
Periodiek smeer- en
onderhoudsschema ...............................6-2RRemblokken, controleren .......................6-19
Rem- en koppelingshendel,
controleren en smeren .........................6-25
Rem- en koppelingsvloeistof,
verversen .............................................6-21
Rem- en schakelpedalen,
controleren en smeren .........................6-25
Remhendel ..............................................3-7
Remlichtschakelaar (achterrem),
afstellen ...............................................6-19
Rempedaal ..............................................3-7
Rempedaalstand, afstellen .....................6-18
Richtingaanwijzerschakelaar ....................3-4SSchakelaar voor alarmverlichting .............3-4
Schakelen van versnellingen....................5-3
Schakelpedaal .........................................3-6

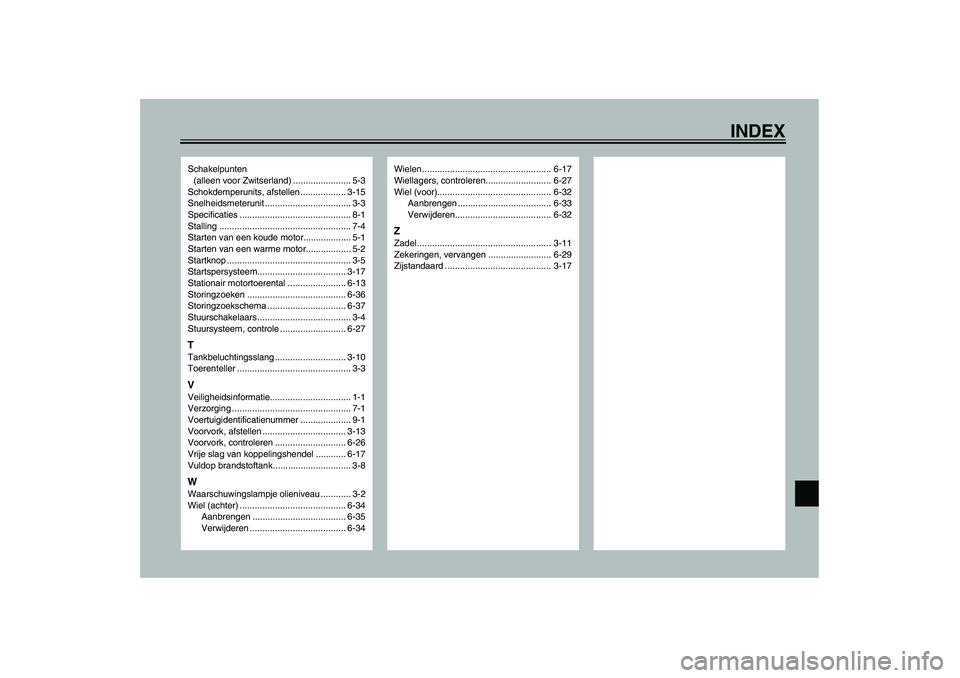

U5DMD0.book Page 1 Thursday, August 1, 2002 1:56 PM

INDEX
Schakelpunten
(alleen voor Zwitserland) ....................... 5-3
Schokdemperunits, afstellen .................. 3-15
Snelheidsmeterunit .................................. 3-3
Specificaties ............................................ 8-1
Stalling.................................................... 7-4
Starten van een koude motor................... 5-1
Starten van een warme motor.................. 5-2
Startknop ................................................. 3-5
Startspersysteem................................... 3-17
Stationair motortoerental ....................... 6-13
Storingzoeken ....................................... 6-36
Storingzoekschema ............................... 6-37
Stuurschakelaars..................................... 3-4
Stuursysteem, controle .......................... 6-27TTankbeluchtingsslang ............................ 3-10
Toerenteller ............................................. 3-3VVeiligheidsinformatie................................ 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer .................... 9-1
Voorvork, afstellen ................................. 3-13
Voorvork, controleren ............................ 6-26
Vrije slag van koppelingshendel ............ 6-17
Vuldop brandstoftank............................... 3-8WWaarschuwingslampje olieniveau ............ 3-2
Wiel (achter) .......................................... 6-34
Aanbrengen ..................................... 6-35
Verwijderen ...................................... 6-34
Wielen ................................................... 6-17
Wiellagers, controleren.......................... 6-27
Wiel (voor)............................................. 6-32
Aanbrengen ..................................... 6-33
Verwijderen...................................... 6-32ZZadel..................................................... 3-11
Zekeringen, vervangen ......................... 6-29
Zijstandaard .......................................... 3-17
U5DMD0.book Page 2 Thursday, August 1, 2002 1:56 PM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM
