FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3

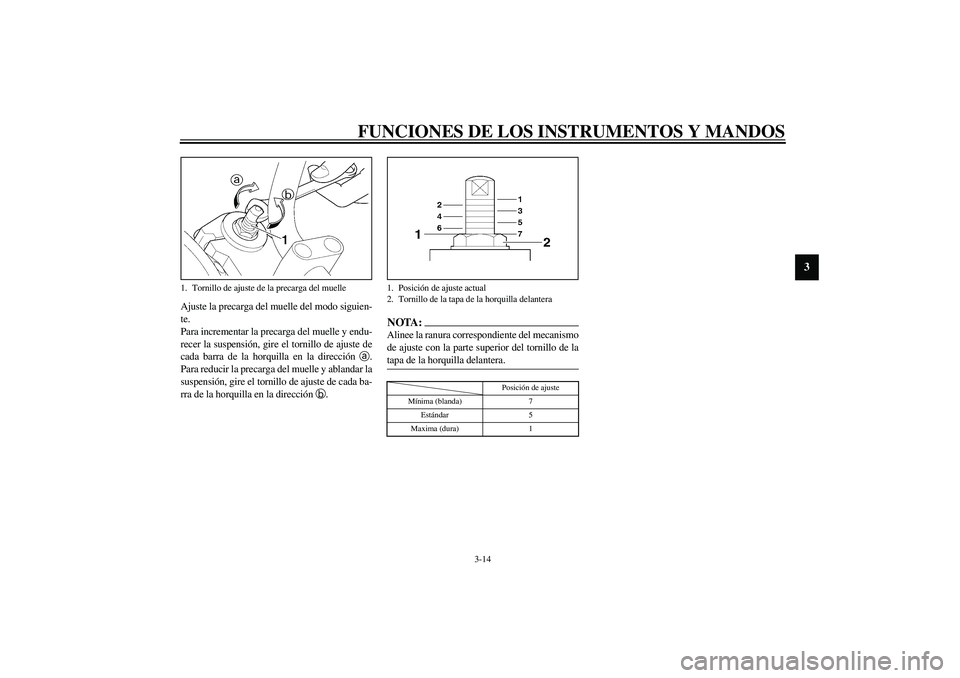

Ajuste la precarga del muelle del modo siguien-
te.
Para incrementar la precarga del muelle y endu-
recer la suspensión, gire el tornillo de ajuste de
cada barra de la horquilla en la dirección
a.
Para reducir la precarga del muelle y ablandar la
suspensión, gire el tornillo de ajuste de cada ba-
rra de la horquilla en la dirección
b.
NOTA:_ Alinee la ranura correspondiente del mecanismo
de ajuste con la parte superior del tornillo de la
tapa de la horquilla delantera. _CI-10S
1. Tornillo de ajuste de la precarga del muelle
1. Posición de ajuste actual
2. Tornillo de la tapa de la horquilla delantera
Posición de ajuste
Mínima (blanda) 7
Estándar 5
Maxima (dura) 1
U5WMS0.book Page 14 Thursday, August 1, 2002 3:44 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAU04407

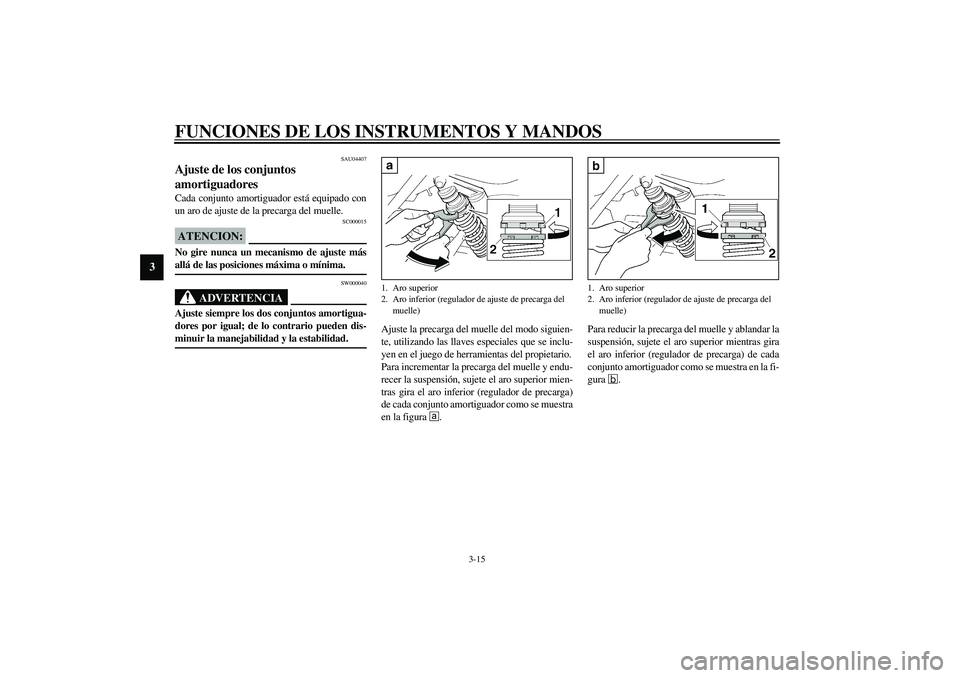

Ajuste de los conjuntos
amortiguadores Cada conjunto amortiguador está equipado con
un aro de ajuste de la precarga del muelle.
SC000015
ATENCION:_ No gire nunca un mecanismo de ajuste más
allá de las posiciones máxima o mínima. _
SW000040
ADVERTENCIA
_ Ajuste siempre los dos conjuntos amortigua-
dores por igual; de lo contrario pueden dis-
minuir la manejabilidad y la estabilidad. _
Ajuste la precarga del muelle del modo siguien-
te, utilizando las llaves especiales que se inclu-
yen en el juego de herramientas del propietario.
Para incrementar la precarga del muelle y endu-
recer la suspensión, sujete el aro superior mien-
tras gira el aro inferior (regulador de precarga)
de cada conjunto amortiguador como se muestra
en la figura
+.Para reducir la precarga del muelle y ablandar la
suspensión, sujete el aro superior mientras gira
el aro inferior (regulador de precarga) de cada
conjunto amortiguador como se muestra en la fi-
gura
,.1. Aro superior
2. Aro inferior (regulador de ajuste de precarga del
muelle)
1. Aro superior
2. Aro inferior (regulador de ajuste de precarga del
muelle)
U5WMS0.book Page 15 Thursday, August 1, 2002 3:44 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
6

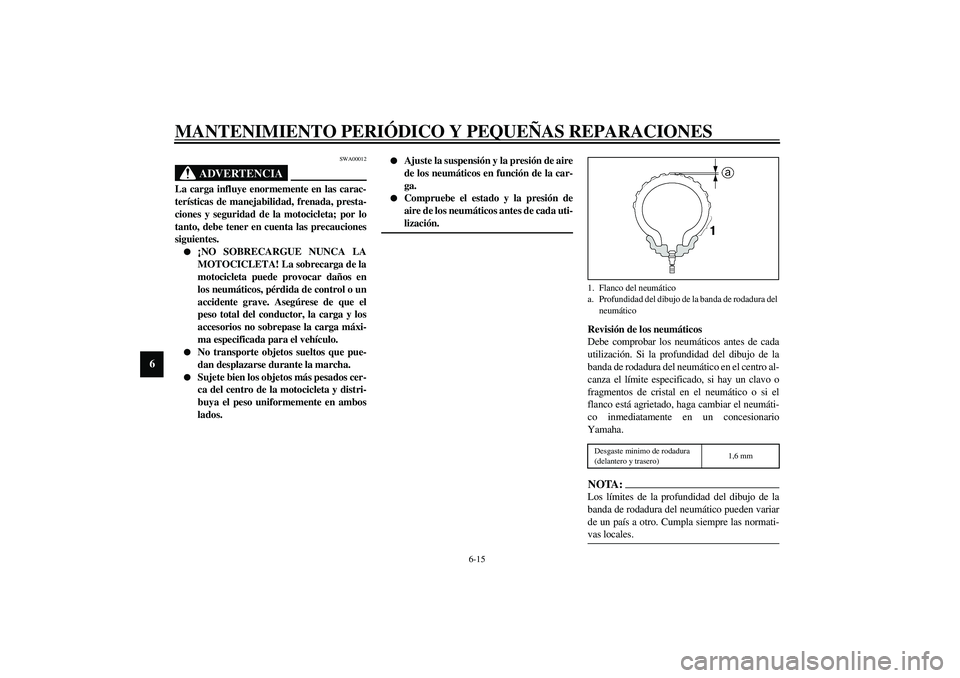

SWA00012
ADVERTENCIA
_ La carga influye enormemente en las carac-
terísticas de manejabilidad, frenada, presta-
ciones y seguridad de la motocicleta; por lo
tanto, debe tener en cuenta las precauciones
siguientes.

¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de la
motocicleta puede provocar daños en
los neumáticos, pérdida de control o un
accidente grave. Asegúrese de que el
peso total del conductor, la carga y los
accesorios no sobrepase la carga máxi-
ma especificada para el vehículo.


No transporte objetos sueltos que pue-
dan desplazarse durante la marcha.


Sujete bien los objetos más pesados cer-
ca del centro de la motocicleta y distri-
buya el peso uniformemente en ambos
lados.


Ajuste la suspensión y la presión de aire
de los neumáticos en función de la car-
ga.


Compruebe el estado y la presión de
aire de los neumáticos antes de cada uti-
lización.
_
Revisión de los neumáticos
Debe comprobar los neumáticos antes de cada
utilización. Si la profundidad del dibujo de la
banda de rodadura del neumático en el centro al-
canza el límite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neumáti-
co inmediatamente en un concesionario
Yamaha.CE-08SNOTA:_ Los límites de la profundidad del dibujo de la
banda de rodadura del neumático pueden variar
de un país a otro. Cumpla siempre las normati-
vas locales._1. Flanco del neumático
a. Profundidad del dibujo de la banda de rodadura del
neumáticoDesgaste minimo de rodadura
(delantero y trasero)1,6 mm
U5WMS0.book Page 15 Thursday, August 1, 2002 3:44 PM

ESPECIFICACIONES
8-3
8

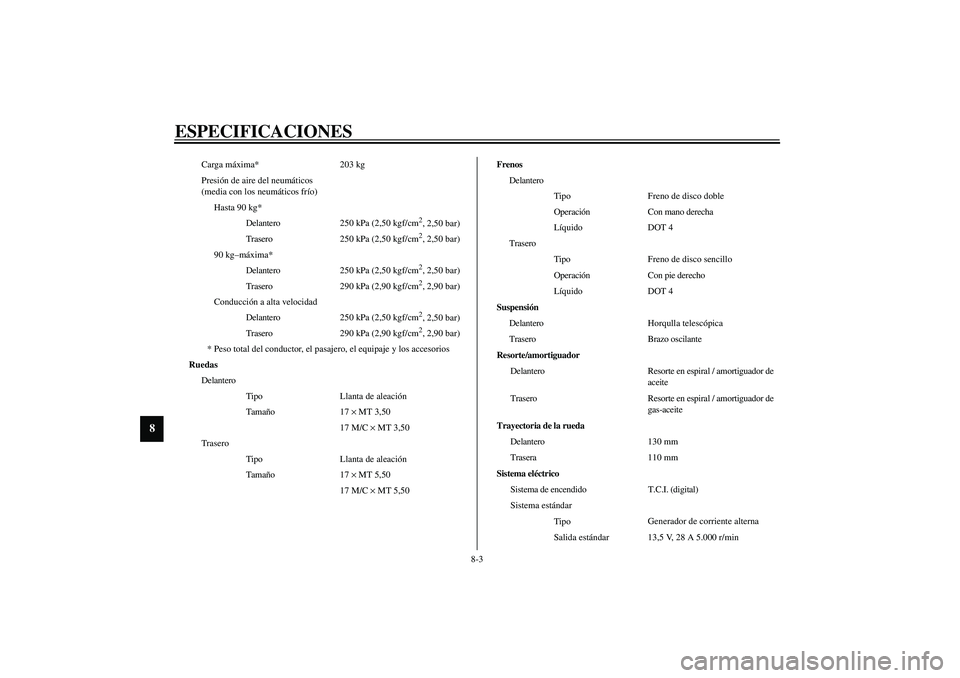

Carga máxima* 203 kg
Presión de aire del neumáticos
(media con los neumáticos frío)
Hasta 90 kg*
Delantero 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Trasero 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–máxima*
Delantero 250 kPa (2,50 kgf/cm2, 2,50 bar)
Trasero 290 kPa (2,90 kgf/cm2, 2,90 bar)
Conducción a alta velocidad
Delantero 250 kPa (2,50 kgf/cm2, 2,50 bar)
Trasero 290 kPa (2,90 kgf/cm2, 2,90 bar)
* Peso total del conductor, el pasajero, el equipaje y los accesorios
Ruedas
Delantero
Tipo Llanta de aleación
Tamaño17 × MT 3,50
17 M/C × MT 3,50
Trasero
Tipo Llanta de aleación
Tamaño17 × MT 5,50
17 M/C × MT 5,50Frenos
Delantero
Tipo Freno de disco doble
Operación Con mano derecha
Líquido DOT 4
Trasero
Tipo Freno de disco sencillo
Operación Con pie derecho
Líquido DOT 4
Suspensión
Delantero Horqulla telescópica
Trasero Brazo oscilante
Resorte/amortiguador
Delantero Resorte en espiral / amortiguador de
aceite
Trasero Resorte en espiral / amortiguador de
gas-aceite
Trayectoria de la rueda
Delantero 130 mm
Trasera 110 mm
Sistema eléctrico
Sistema de encendido T.C.I. (digital)
Sistema estándar
TipoGenerador de corriente alterna
Salida estándar 13,5 V, 28 A 5.000 r/min
