YAMAHA XJR 1300 2003 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-2
8
Filtro dell’ariaElemento asciutto
Carburante
Tipo SOLTANTO BENZINA
NORMALE SENZA PIOMBO
Capacità del serbatoio del
carburante21 L
Quantità di carburante di
riserva4,5 L
Carburatore
Fa bb r i c a n t e M I KU N I
Modello × quantitàBSR37 × 4
Candela
Fabbricante/modello NGK / DPR8EA-9 o
DENSO / X24EPR-U9
Distanza 0,8–0,9 mm
Tipo di frizioneUmida, a più dischi
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione primaria 1,750
Sistema di riduzione
secondaria Trasmissione a catena
Rapporto di riduzione
secondaria 2,167
Numero di dinti per la catena
di trasmissione (anteriore/
posteriore) 18/39Tipo di trasmissione A 5 rapporti, sempre in presa
Selettore cambio Azionamento con il piede
sinistro
Rapporti di riduzione
1ª2,857
2ª2,000
3ª1,571
4ª1,292
5ª1,115
Parte ciclistica
Tipo di telaio Spina pressata
Angolo di incidenza 25,5°
Avancorsa 100 mm
Pneumatici
Anteriore
Tipo Senza camera d’aria
Misura 120/70 ZR17 (58W)
120/70 ZR17 M/C (58W)
Fabbricante/
modello Dunlop / D220F ST M
Michelin / MACADAM90X E
U5WMH0.book Page 2 Tuesday, October 15, 2002 4:25 PM

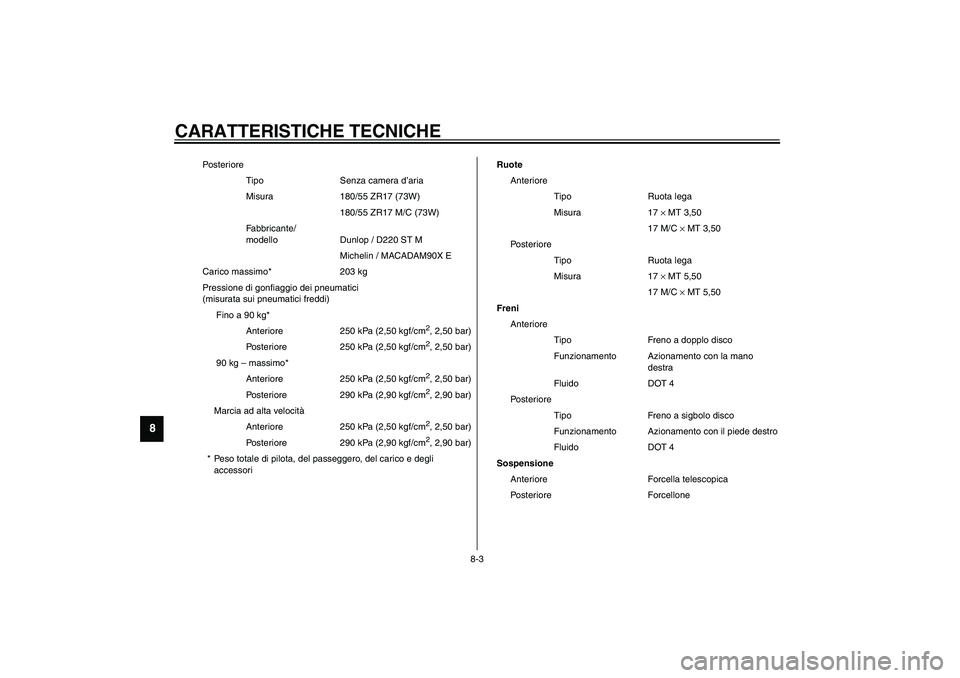

CARATTERISTICHE TECNICHE
8-3
8
Po st e r i o re
Tipo Senza camera d’aria
Misura 180/55 ZR17 (73W)
180/55 ZR17 M/C (73W)
Fabbricante/
modello Dunlop / D220 ST M
Michelin / MACADAM90X E
Carico massimo* 203 kg
Pressione di gonfiaggio dei pneumatici
(misurata sui pneumatici freddi)
Fino a 90 kg*
Anteriore 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Posteriore 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg – massimo*
Anteriore 250 kPa (2,50 kgf/cm2, 2,50 bar)
Posteriore 290 kPa (2,90 kgf/cm2, 2,90 bar)
Marcia ad alta velocità
Anteriore 250 kPa (2,50 kgf/cm2, 2,50 bar)
Posteriore 290 kPa (2,90 kgf/cm2, 2,90 bar)
* Peso totale di pilota, del passeggero, del carico e degli
accessoriRuote
Anteriore
Tipo Ruota lega
Misura 17 × MT 3,50
17 M/C × MT 3,50
Po s t e r i o r e
Tipo Ruota lega
Misura 17 × MT 5,50
17 M/C × MT 5,50
Freni
Anteriore
Tipo Freno a dopplo disco
Funzionamento Azionamento con la mano
destra
Fluido DOT 4
Po s t e r i o r e
Tipo Freno a sigbolo disco
Funzionamento Azionamento con il piede destro
Fluido DOT 4
Sospensione
Anteriore Forcella telescopica
Posteriore Forcellone
U5WMH0.book Page 3 Tuesday, October 15, 2002 4:25 PM

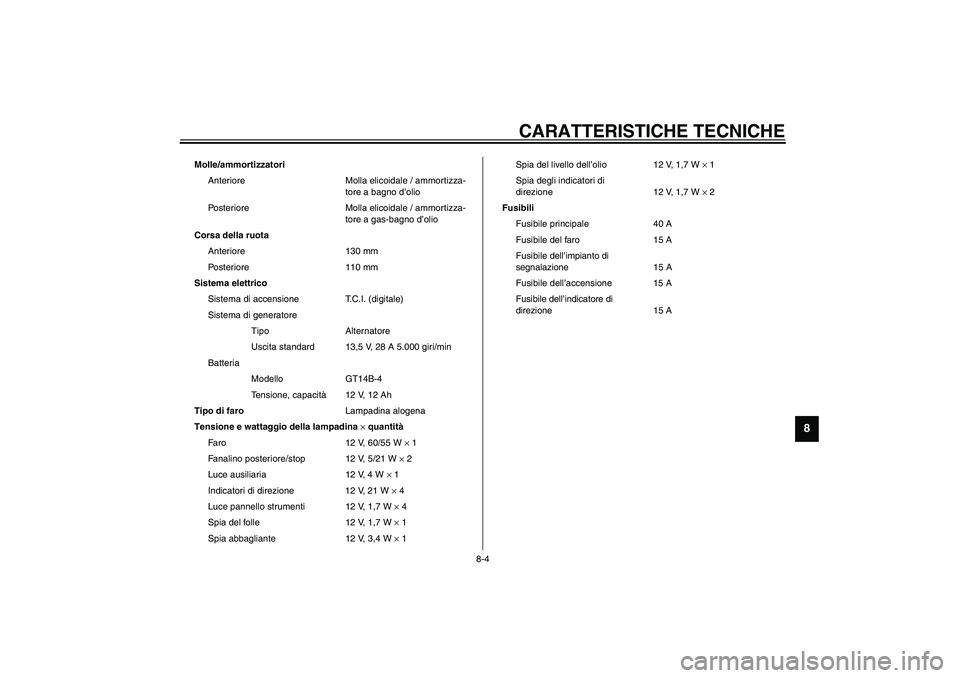

CARATTERISTICHE TECNICHE
8-4
8
Molle/ammortizzatori
Anteriore Molla elicoidale / ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale / ammortizza-
tore a gas-bagno d’olio
Corsa della ruota
Anteriore 130 mm
Posteriore 110 mm
Sistema elettrico
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Alternatore
Uscita standard 13,5 V, 28 A 5.000 giri/min
Batteria
Modello GT14B-4
Tensione, capacità12 V, 12 Ah
Tipo di faroLampadina alogena
Tensione e wattaggio della lampadina × quantità
Faro 12 V, 60/55 W × 1
Fanalino posteriore/stop 12 V, 5/21 W × 2
Luce ausiliaria 12 V, 4 W × 1
Indicatori di direzione 12 V, 21 W × 4
Luce pannello strumenti 12 V, 1,7 W × 4
Spia del folle 12 V, 1,7 W × 1
Spia abbagliante 12 V, 3,4 W × 1Spia del livello dell’olio 12 V, 1,7 W × 1
Spia degli indicatori di
direzione 12 V, 1,7 W × 2
Fusibili
Fusibile principale 40 A
Fusibile del faro 15 A
Fusibile dell’impianto di
segnalazione 15 A
Fusibile dell’accensione 15 A
Fusibile dell’indicatore di
direzione 15 A
U5WMH0.book Page 4 Tuesday, October 15, 2002 4:25 PM

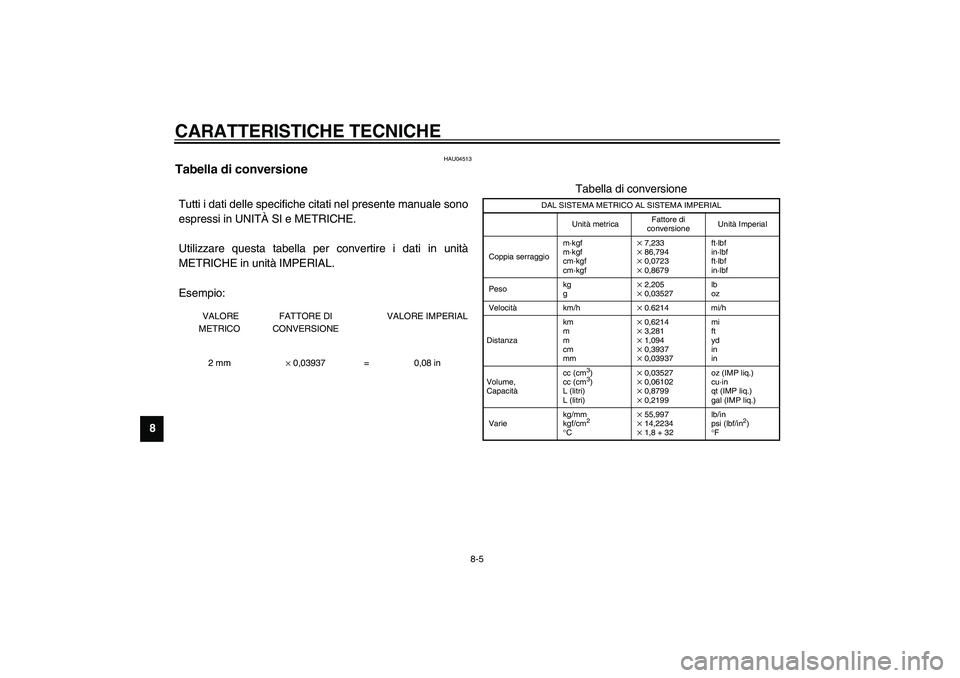

CARATTERISTICHE TECNICHE
8-5
8
HAU04513
Tabella di conversione CS-04ITutti i dati delle specifiche citati nel presente manuale sono
espressi in UNITÀ SI e METRICHE.
Utilizzare questa tabella per convertire i dati in unità
METRICHE in unità IMPERIAL.
Esempio:
VALORE
METRICOFATTORE DI
CONVERSIONEVALORE IMPERIAL
2 mm× 0,03937 = 0,08 in
Tabella di conversione
DAL SISTEMA METRICO AL SISTEMA IMPERIAL
Unità metricaFattore di
conversioneUnità Imperial
Coppia serraggiom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocitàkm/h× 0.6214 mi/h
Distanzakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Capacitàcc (cm
3)
cc (cm3)
L (litri)
L (litri)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Variekg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U5WMH0.book Page 5 Tuesday, October 15, 2002 4:25 PM

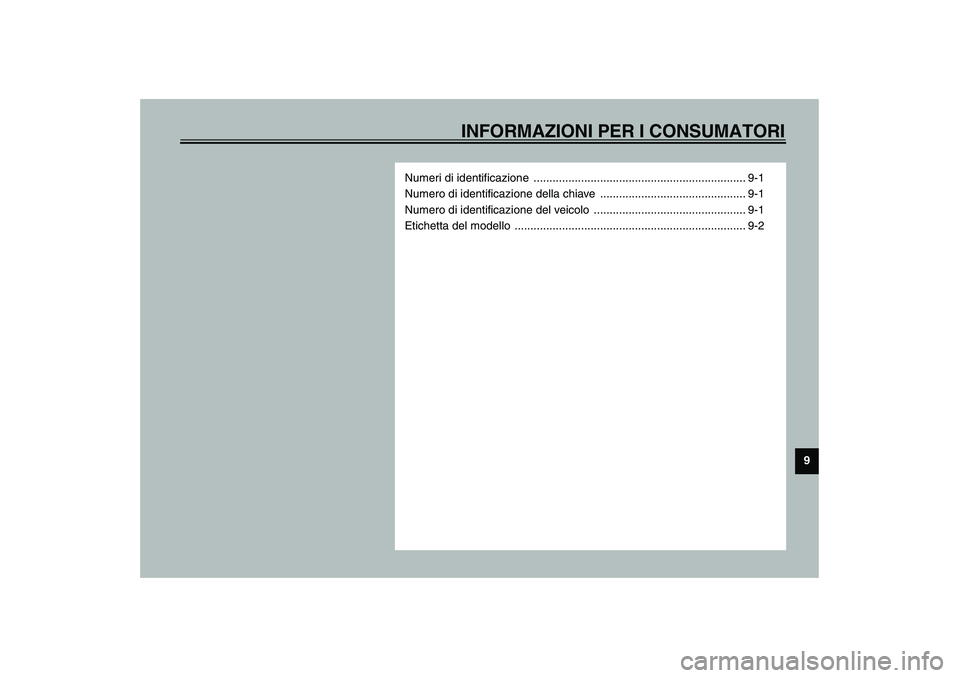

INFORMAZIONI PER I CONSUMATORI
9
Numeri di identificazione ................................................................... 9-1
Numero di identificazione della chiave .............................................. 9-1
Numero di identificazione del veicolo ................................................ 9-1
Etichetta del modello ......................................................................... 9-2
U5WMH0.book Page 1 Tuesday, October 15, 2002 4:25 PM

9-1
9
HAU01039

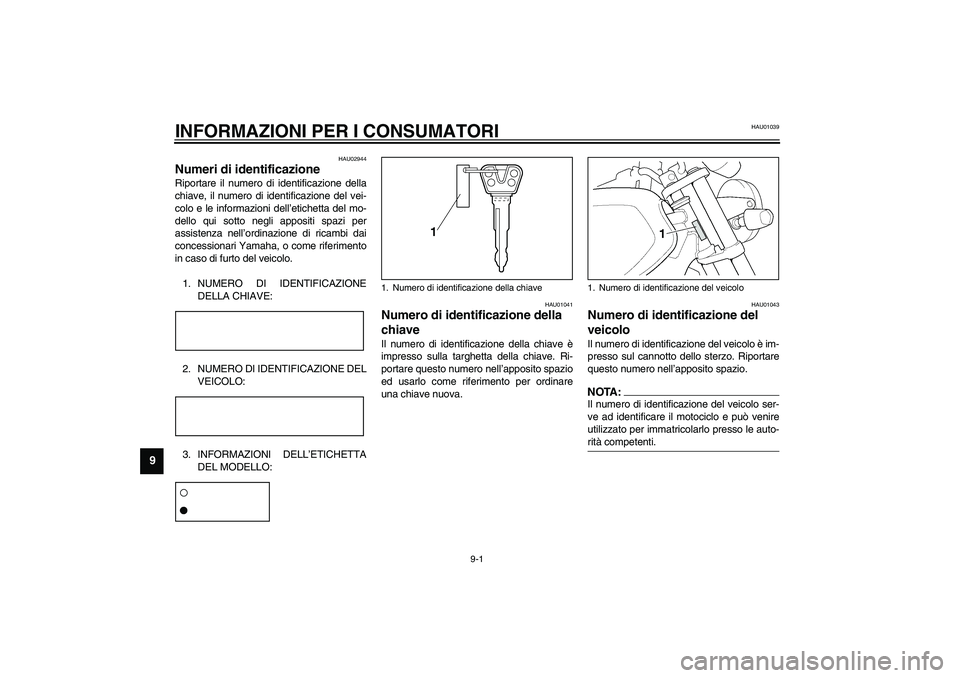

9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:CA-01IHAU01041
Numero di identificazione della
chiave Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ri-
portare questo numero nell’apposito spazio
ed usarlo come riferimento per ordinare
una chiave nuova.
HAU01043
Numero di identificazione del
veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:_ Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti. _
1. Numero di identificazione della chiave
1. Numero di identificazione del veicolo
U5WMH0.book Page 1 Tuesday, October 15, 2002 4:25 PM

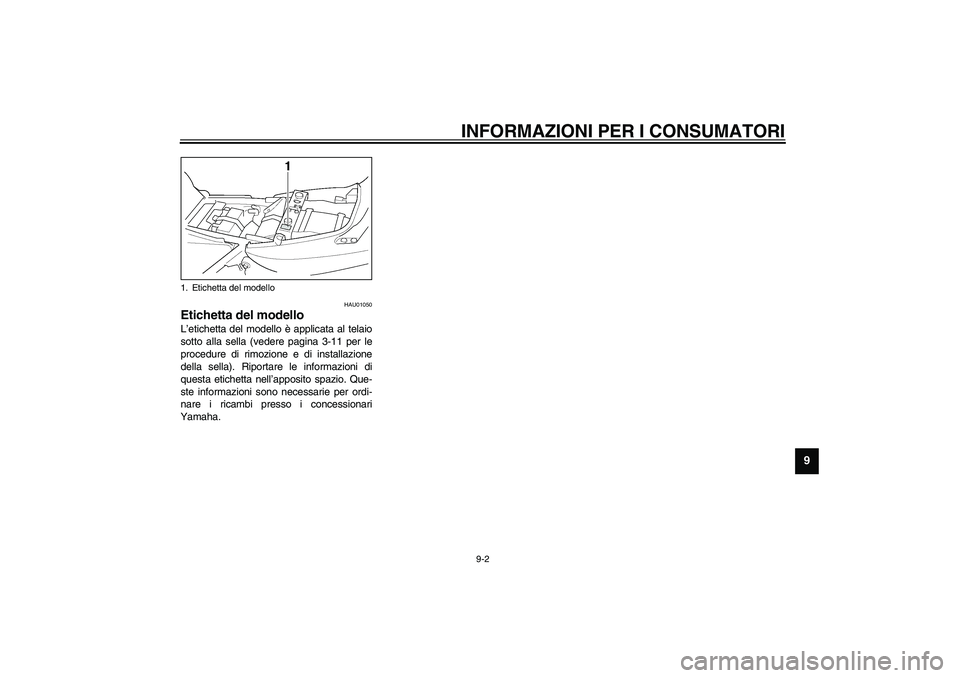

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU01050
Etichetta del modello L’etichetta del modello è applicata al telaio
sotto alla sella (vedere pagina 3-11 per le
procedure di rimozione e di installazione
della sella). Riportare le informazioni di
questa etichetta nell’apposito spazio. Que-
ste informazioni sono necessarie per ordi-
nare i ricambi presso i concessionari
Yamaha.1. Etichetta del modello
U5WMH0.book Page 2 Tuesday, October 15, 2002 4:25 PM

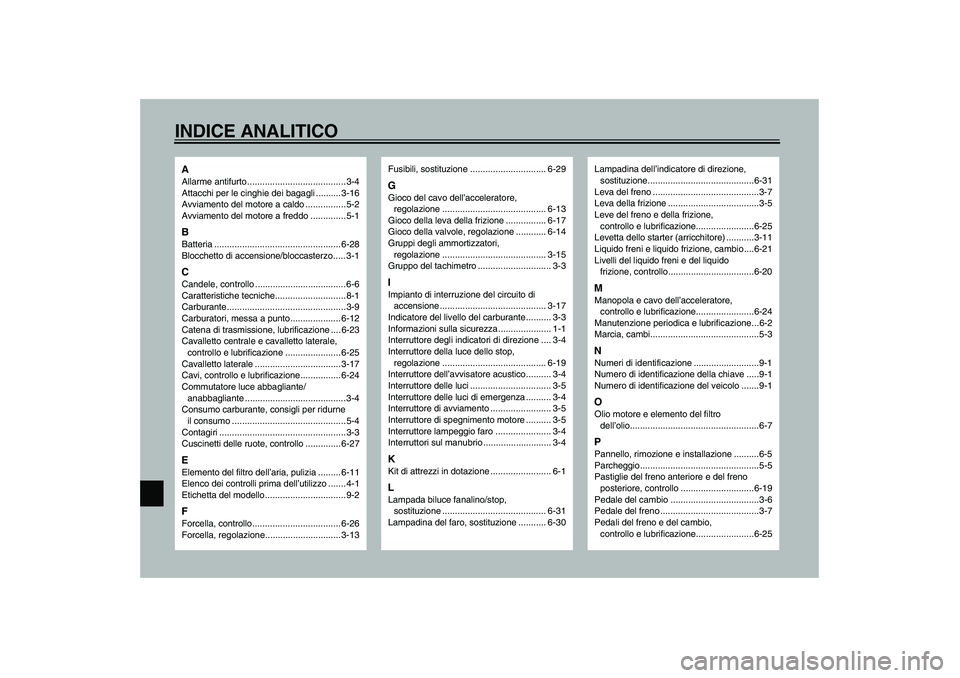

INDICE ANALITICOAAllarme antifurto .......................................3-4
Attacchi per le cinghie dei bagagli .......... 3-16
Avviamento del motore a caldo ................5-2
Avviamento del motore a freddo ..............5-1BBatteria .................................................. 6-28
Blocchetto di accensione/bloccasterzo..... 3-1CCandele, controllo ....................................6-6
Caratteristiche tecniche............................8-1
Carburante...............................................3-9
Carburatori, messa a punto.................... 6-12
Catena di trasmissione, lubrificazione .... 6-23
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione ...................... 6-25
Cavalletto laterale .................................. 3-17
Cavi, controllo e lubrificazione................ 6-24
Commutatore luce abbagliante/
anabbagliante ........................................3-4
Consumo carburante, consigli per ridurne
il consumo .............................................5-4
Contagiri ..................................................3-3
Cuscinetti delle ruote, controllo .............. 6-27EElemento del filtro dell’aria, pulizia ......... 6-11
Elenco dei controlli prima dell’utilizzo .......4-1
Etichetta del modello................................9-2FForcella, controllo................................... 6-26
Forcella, regolazione.............................. 3-13
Fusibili, sostituzione.............................. 6-29GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-13
Gioco della leva della frizione ................ 6-17
Gioco della valvole, regolazione ............ 6-14
Gruppi degli ammortizzatori,
regolazione ......................................... 3-15
Gruppo del tachimetro ............................. 3-3IImpianto di interruzione del circuito di
accensione .......................................... 3-17
Indicatore del livello del carburante.......... 3-3
Informazioni sulla sicurezza ..................... 1-1
Interruttore degli indicatori di direzione .... 3-4
Interruttore della luce dello stop,
regolazione ......................................... 6-19
Interruttore dell’avvisatore acustico.......... 3-4
Interruttore delle luci ................................ 3-5
Interruttore delle luci di emergenza .......... 3-4
Interruttore di avviamento ........................ 3-5
Interruttore di spegnimento motore .......... 3-5
Interruttore lampeggio faro ...................... 3-4
Interruttori sul manubrio ........................... 3-4KKit di attrezzi in dotazione ........................ 6-1LLampada biluce fanalino/stop,
sostituzione ......................................... 6-31
Lampadina del faro, sostituzione ........... 6-30
Lampadina dell’indicatore di direzione,
sostituzione..........................................6-31
Leva del freno ..........................................3-7
Leva della frizione ....................................3-5
Leve del freno e della frizione,
controllo e lubrificazione.......................6-25
Levetta dello starter (arricchitore) ...........3-11
Liquido freni e liquido frizione, cambio....6-21
Livelli del liquido freni e del liquido
frizione, controllo..................................6-20MManopola e cavo dell’acceleratore,
controllo e lubrificazione.......................6-24
Manutenzione periodica e lubrificazione...6-2
Marcia, cambi...........................................5-3NNumeri di identificazione ..........................9-1
Numero di identificazione della chiave .....9-1
Numero di identificazione del veicolo .......9-1OOlio motore e elemento del filtro
dell’olio...................................................6-7PPannello, rimozione e installazione ..........6-5
Parcheggio...............................................5-5
Pastiglie del freno anteriore e del freno
posteriore, controllo .............................6-19
Pedale del cambio ...................................3-6
Pedale del freno .......................................3-7
Pedali del freno e del cambio,
controllo e lubrificazione.......................6-25
U5WMH0.book Page 1 Tuesday, October 15, 2002 4:25 PM

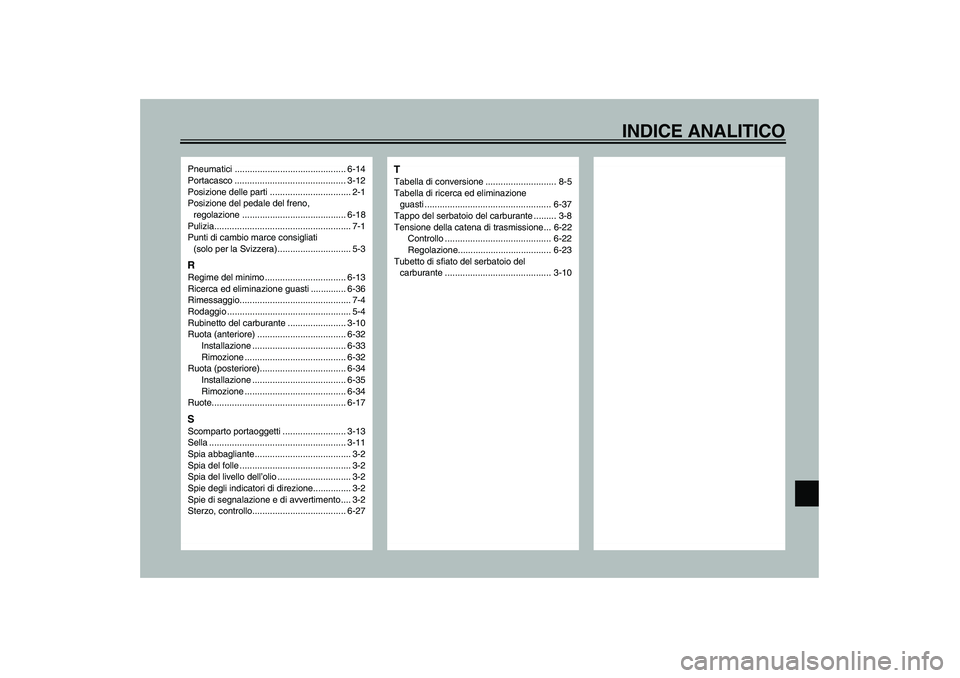

INDICE ANALITICO
Pneumatici ............................................ 6-14
Portacasco ............................................ 3-12
Posizione delle parti ................................ 2-1
Posizione del pedale del freno,
regolazione ......................................... 6-18
Pulizia...................................................... 7-1
Punti di cambio marce consigliati
(solo per la Svizzera)............................. 5-3RRegime del minimo ................................ 6-13
Ricerca ed eliminazione guasti .............. 6-36
Rimessaggio............................................ 7-4
Rodaggio ................................................. 5-4
Rubinetto del carburante ....................... 3-10
Ruota (anteriore) ................................... 6-32
Installazione ..................................... 6-33
Rimozione ........................................ 6-32
Ruota (posteriore).................................. 6-34
Installazione ..................................... 6-35
Rimozione ........................................ 6-34
Ruote..................................................... 6-17SScomparto portaoggetti ......................... 3-13
Sella ...................................................... 3-11
Spia abbagliante ...................................... 3-2
Spia del folle ............................................ 3-2
Spia del livello dell’olio ............................. 3-2
Spie degli indicatori di direzione............... 3-2
Spie di segnalazione e di avvertimento .... 3-2
Sterzo, controllo..................................... 6-27
TTabella di conversione ............................ 8-5
Tabella di ricerca ed eliminazione
guasti .................................................. 6-37
Tappo del serbatoio del carburante ......... 3-8
Tensione della catena di trasmissione... 6-22
Controllo .......................................... 6-22
Regolazione..................................... 6-23
Tubetto di sfiato del serbatoio del
carburante .......................................... 3-10
U5WMH0.book Page 2 Tuesday, October 15, 2002 4:25 PM

Shiro.fm Page 1 Thursday, June 7, 2001 11:38 AM
