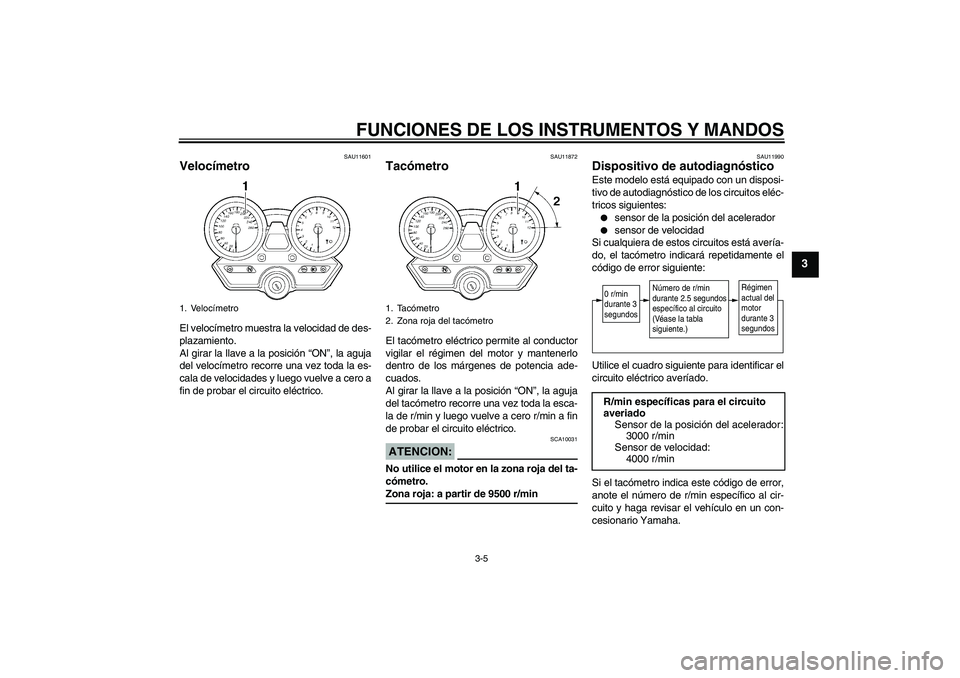

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAU11601
Velocímetro El velocímetro muestra la velocidad de des-
plazamiento.
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico.
SAU11872
Tacómetro El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero r/min a fin
de probar el circuito eléctrico.ATENCION:
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 9500 r/min
SAU11990
Dispositivo de autodiagnóstico Este modelo está equipado con un disposi-
tivo de autodiagnóstico de los circuitos eléc-
tricos siguientes:

sensor de la posición del acelerador


sensor de velocidad
Si cualquiera de estos circuitos está avería-
do, el tacómetro indicará repetidamente el
código de error siguiente:
Utilice el cuadro siguiente para identificar el
circuito eléctrico averíado.
Si el tacómetro indica este código de error,
anote el número de r/min específico al cir-
cuito y haga revisar el vehículo en un con-
cesionario Yamaha.
1. Velocímetro
1. Tacómetro
2. Zona roja del tacómetro
R/min específicas para el circuito
averiado
Sensor de la posición del acelerador:
3000 r/min
Sensor de velocidad:
4000 r/min
Régimen
actual del
motor
durante 3
segundos Número de r/min
durante 2.5 segundos
específico al circuito
(Véase la tabla
siguiente.)
0 r/min
durante 3
segundos
