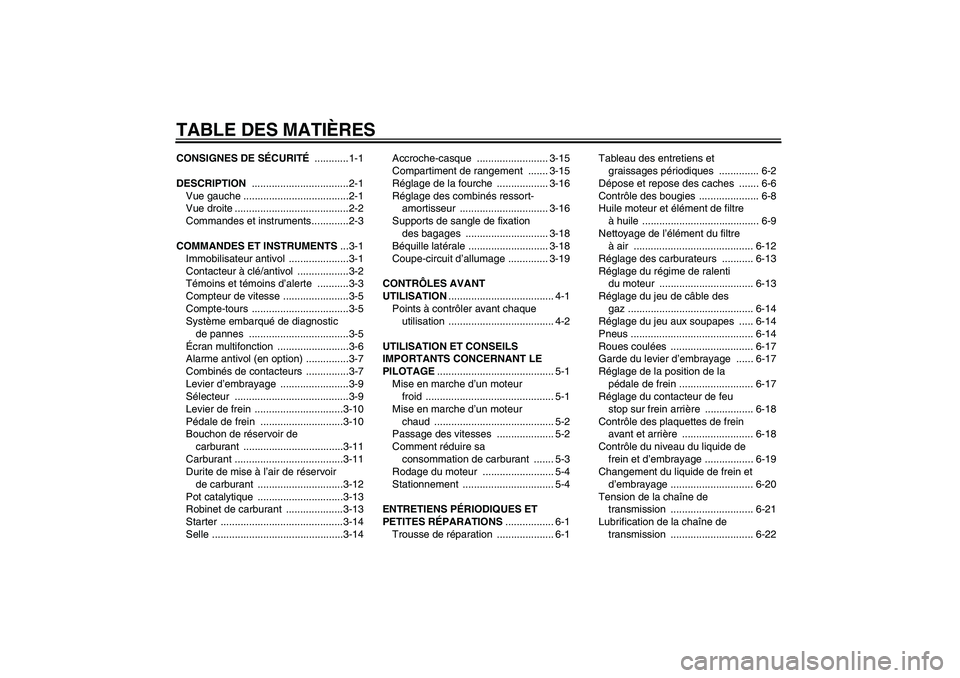

TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
Commandes et instruments.............2-3
COMMANDES ET INSTRUMENTS...3-1
Immobilisateur antivol .....................3-1
Contacteur à clé/antivol ..................3-2
Témoins et témoins d’alerte ...........3-3
Compteur de vitesse .......................3-5
Compte-tours ..................................3-5
Système embarqué de diagnostic
de pannes ...................................3-5
Écran multifonction .........................3-6
Alarme antivol (en option) ...............3-7
Combinés de contacteurs ...............3-7
Levier d’embrayage ........................3-9
Sélecteur ........................................3-9
Levier de frein ...............................3-10
Pédale de frein .............................3-10
Bouchon de réservoir de
carburant ...................................3-11
Carburant ......................................3-11
Durite de mise à l’air de réservoir
de carburant ..............................3-12
Pot catalytique ..............................3-13
Robinet de carburant ....................3-13
Starter ...........................................3-14
Selle ..............................................3-14Accroche-casque ......................... 3-15
Compartiment de rangement ....... 3-15
Réglage de la fourche .................. 3-16
Réglage des combinés ressort-
amortisseur ............................... 3-16
Supports de sangle de fixation
des bagages ............................. 3-18
Béquille latérale ............................ 3-18
Coupe-circuit d’allumage .............. 3-19
CONTRÔLES AVANT
UTILISATION..................................... 4-1
Points à contrôler avant chaque
utilisation ..................................... 4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Mise en marche d’un moteur
froid ............................................. 5-1
Mise en marche d’un moteur
chaud .......................................... 5-2
Passage des vitesses .................... 5-2
Comment réduire sa
consommation de carburant ....... 5-3
Rodage du moteur ......................... 5-4
Stationnement ................................ 5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS................. 6-1
Trousse de réparation .................... 6-1Tableau des entretiens et
graissages périodiques .............. 6-2
Dépose et repose des caches ....... 6-6
Contrôle des bougies ..................... 6-8
Huile moteur et élément de filtre
à huile ......................................... 6-9
Nettoyage de l’élément du filtre
à air .......................................... 6-12
Réglage des carburateurs ........... 6-13
Réglage du régime de ralenti
du moteur ................................. 6-13
Réglage du jeu de câble des
gaz ............................................ 6-14
Réglage du jeu aux soupapes ..... 6-14
Pneus ........................................... 6-14
Roues coulées ............................. 6-17
Garde du levier d’embrayage ...... 6-17
Réglage de la position de la
pédale de frein .......................... 6-17
Réglage du contacteur de feu
stop sur frein arrière ................. 6-18
Contrôle des plaquettes de frein
avant et arrière ......................... 6-18
Contrôle du niveau du liquide de
frein et d’embrayage ................. 6-19
Changement du liquide de frein et
d’embrayage ............................. 6-20
Tension de la chaîne de
transmission ............................. 6-21
Lubrification de la chaîne de
transmission ............................. 6-22U5WMF1F0.book Page 1 Friday, September 12, 2003 10:29 AM

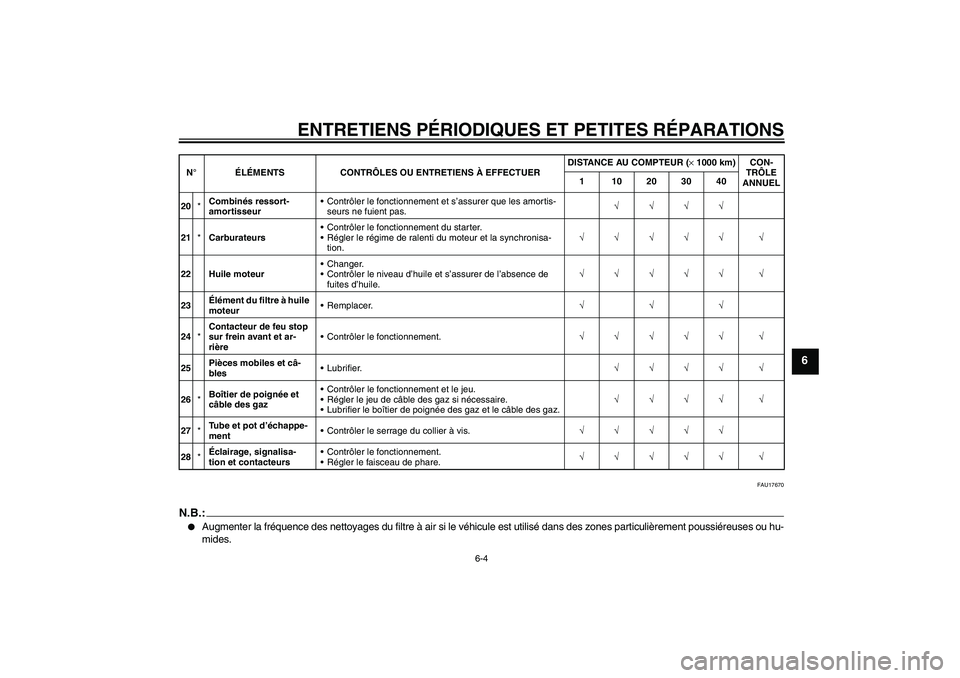

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
FAU17670
N.B.:

Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou hu-
mides.
20*Combinés ressort-
amortisseurContrôler le fonctionnement et s’assurer que les amortis-
seurs ne fuient pas.√√√√
21*CarburateursContrôler le fonctionnement du starter.
Régler le régime de ralenti du moteur et la synchronisa-
tion.√√√√√ √
22 Huile moteurChanger.
Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.√√√√√ √
23Élément du filtre à huile
moteurRemplacer.√√√
24*Contacteur de feu stop
sur frein avant et ar-
rièreContrôler le fonctionnement.√√√√√ √
25Pièces mobiles et câ-
blesLubrifier.√√√√ √
26*Boîtier de poignée et
câble des gazContrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des gaz.√√√√ √
27*Tube et pot d’échappe-
mentContrôler le serrage du collier à vis.√√√√√
28*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
