ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3

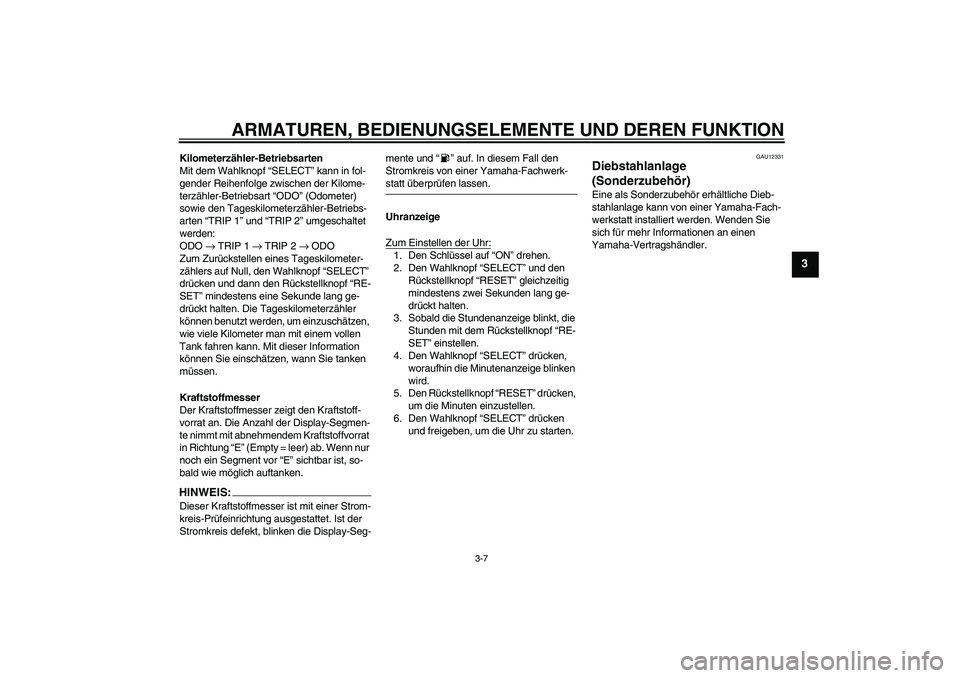

Kilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (Odometer)
sowie den Tageskilometerzähler-Betriebs-
arten “TRIP 1” und “TRIP 2” umgeschaltet
werden:
ODO → TRIP 1 → TRIP 2 → ODO
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Die Tageskilometerzähler
können benutzt werden, um einzuschätzen,
wie viele Kilometer man mit einem vollen
Tank fahren kann. Mit dieser Information
können Sie einschätzen, wann Sie tanken
müssen.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvorrat
in Richtung “E” (Empty = leer) ab. Wenn nur
noch ein Segment vor “E” sichtbar ist, so-
bald wie möglich auftanken.HINWEIS:Dieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Ist der
Stromkreis defekt, blinken die Display-Seg-mente und “” auf. In diesem Fall den
Stromkreis von einer Yamaha-Fachwerk-
statt überprüfen lassen.
Uhranzeige
Zum Einstellen der Uhr:1. Den Schlüssel auf “ON” drehen.
2. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
4. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige blinken
wird.
5. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
6. Den Wahlknopf “SELECT” drücken
und freigeben, um die Uhr zu starten.
GAU12331
Diebstahlanlage
(Sonderzubehör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
U5WMG3G0.book Page 7 Wednesday, August 3, 2005 10:26 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
GAU12344

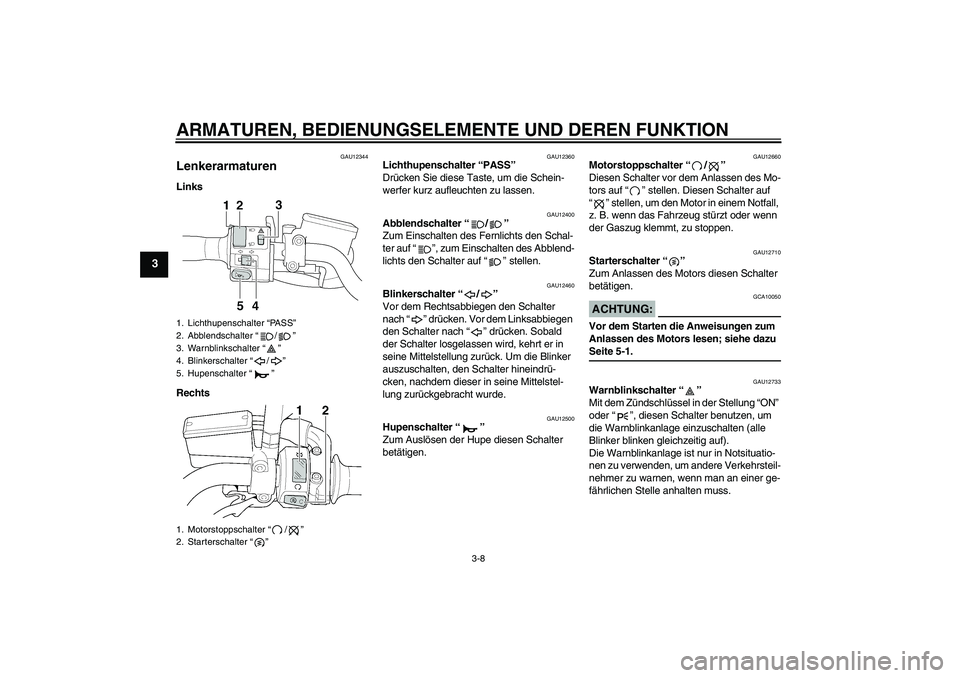

Lenkerarmaturen Links
Rechts
GAU12360
Lichthupenschalter “PASS”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. Diesen Schalter auf
“” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
GAU12733
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung “ON”
oder “”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
1. Lichthupenschalter “PA S S”
2. Abblendschalter “/”
3. Warnblinkschalter “”
4. Blinkerschalter “/”
5. Hupenschalter “”
1. Motorstoppschalter “/”
2. Starterschalter “”U5WMG3G0.book Page 8 Wednesday, August 3, 2005 10:26 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3

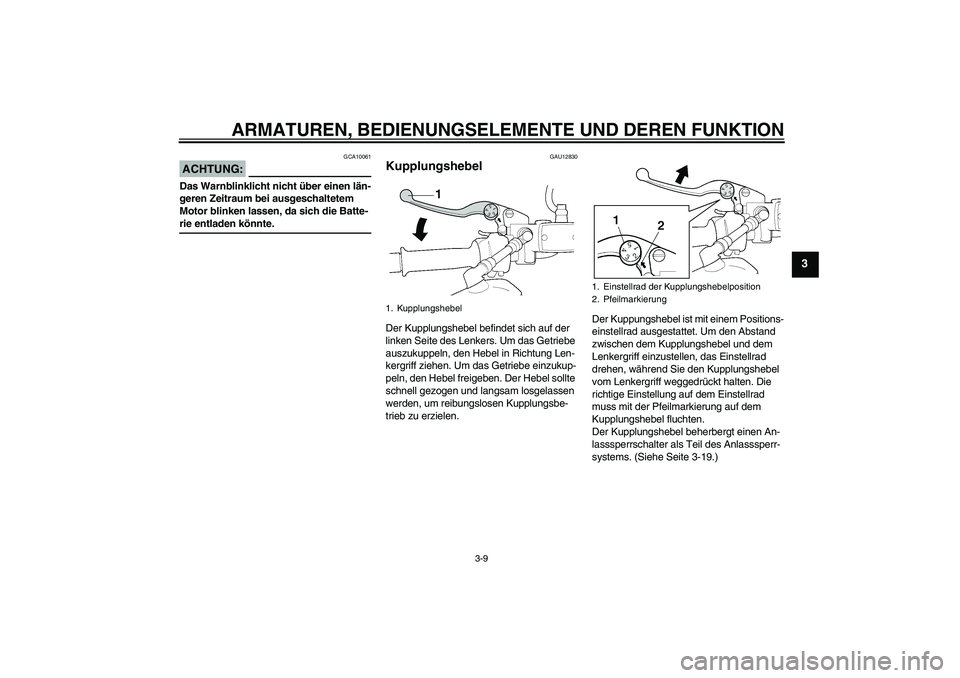

ACHTUNG:
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-rie entladen könnte.
GAU12830
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.Der Kuppungshebel ist mit einem Positions-
einstellrad ausgestattet. Um den Abstand
zwischen dem Kupplungshebel und dem
Lenkergriff einzustellen, das Einstellrad
drehen, während Sie den Kupplungshebel
vom Lenkergriff weggedrückt halten. Die
richtige Einstellung auf dem Einstellrad
muss mit der Pfeilmarkierung auf dem
Kupplungshebel fluchten.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-19.)1. Kupplungshebel
1. Einstellrad der Kupplungshebelposition
2. Pfeilmarkierung
U5WMG3G0.book Page 9 Wednesday, August 3, 2005 10:26 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU12870

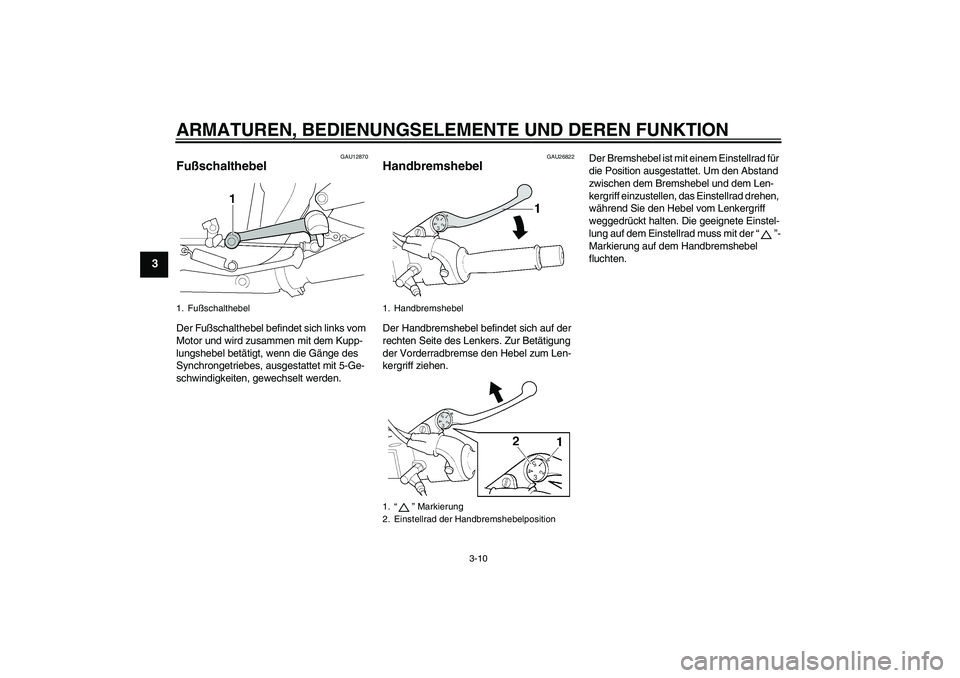

Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
GAU26822
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.Der Bremshebel ist mit einem Einstellrad für
die Position ausgestattet. Um den Abstand
zwischen dem Bremshebel und dem Len-
kergriff einzustellen, das Einstellrad drehen,
während Sie den Hebel vom Lenkergriff
weggedrückt halten. Die geeignete Einstel-
lung auf dem Einstellrad muss mit der “”-
Markierung auf dem Handbremshebel
fluchten.
1. Fußschalthebel
1. Handbremshebel
1.“” Markierung
2. Einstellrad der Handbremshebelposition
U5WMG3G0.book Page 10 Wednesday, August 3, 2005 10:26 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
GAU12941

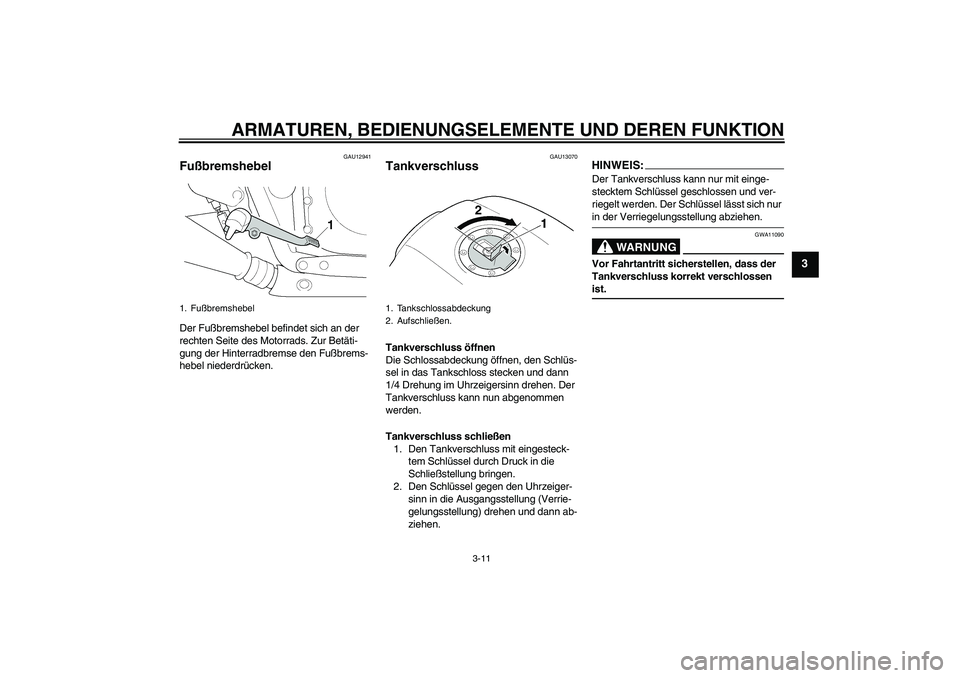

Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13070
Tankverschluss Tankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
HINWEIS:Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur in der Verriegelungsstellung abziehen.
WARNUNG
GWA11090
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen ist.
1. Fußbremshebel
1. Tankschlossabdeckung
2. Aufschließen.
U5WMG3G0.book Page 11 Wednesday, August 3, 2005 10:26 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
GAU13220

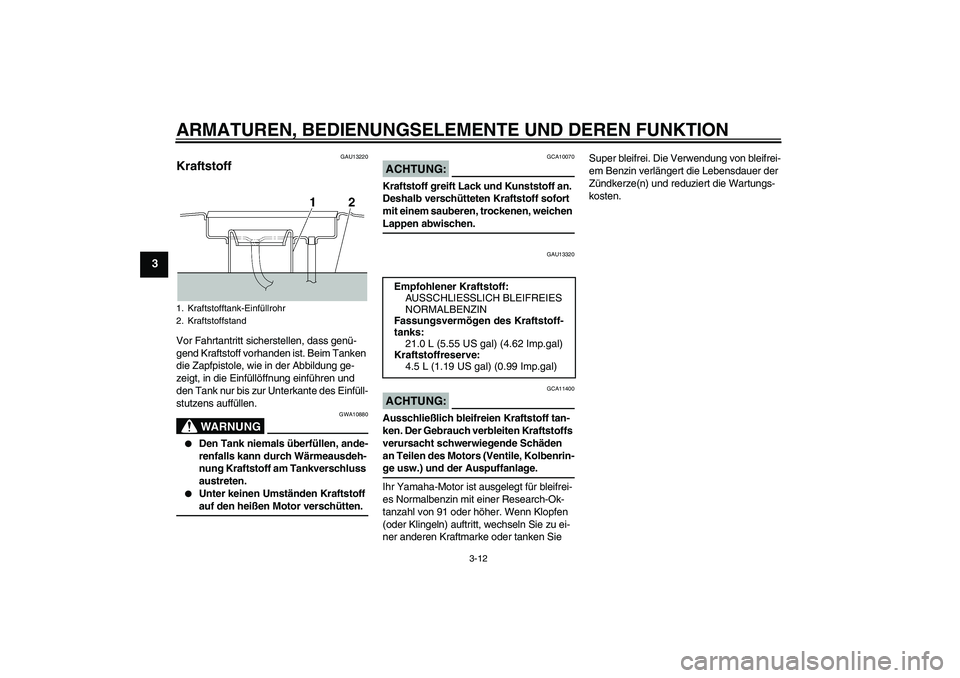

Kraftstoff Vor Fahrtantritt sicherstellen, dass genü-
gend Kraftstoff vorhanden ist. Beim Tanken
die Zapfpistole, wie in der Abbildung ge-
zeigt, in die Einfüllöffnung einführen und
den Tank nur bis zur Unterkante des Einfüll-
stutzens auffüllen.
WARNUNG
GWA10880


Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluss
austreten.


Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU13320
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
21.0 L (5.55 US gal) (4.62 Imp.gal)
Kraftstoffreserve:
4.5 L (1.19 US gal) (0.99 Imp.gal)
U5WMG3G0.book Page 12 Wednesday, August 3, 2005 10:26 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
GAU13410

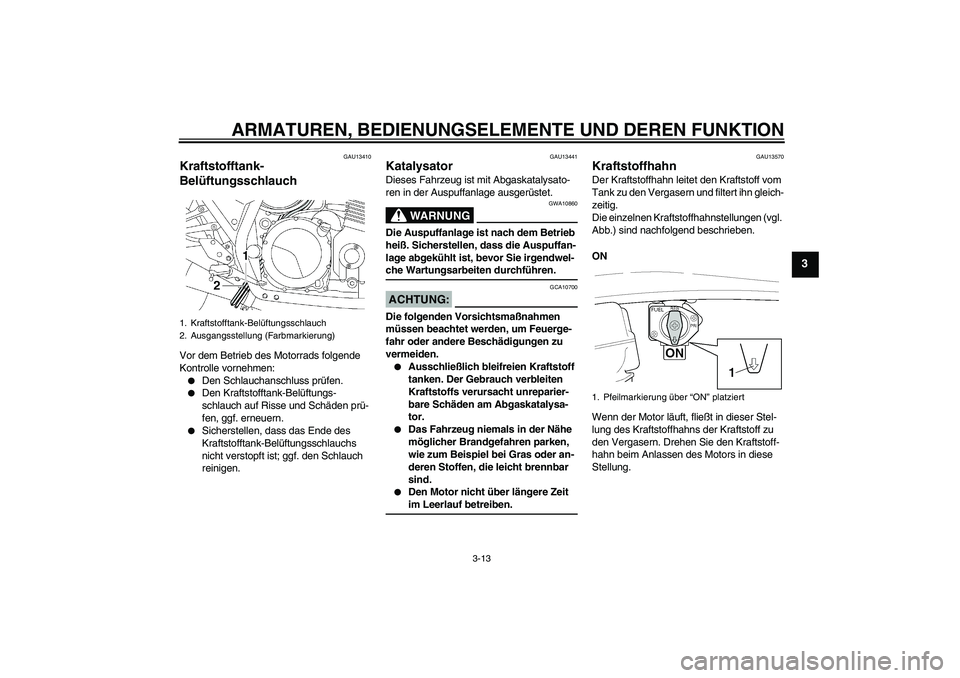

Kraftstofftank-
Belüftungsschlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Schlauchanschluss prüfen.


Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.


Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungsschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
GAU13441
Katalysator Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgendwel-che Wartungsarbeiten durchführen.ACHTUNG:
GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.

Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.


Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.


Den Motor nicht über längere Zeit im Leerlauf betreiben.
GAU13570
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zu den Vergasern und filtert ihn gleich-
zeitig.
Die einzelnen Kraftstoffhahnstellungen (vgl.
Abb.) sind nachfolgend beschrieben.
ON
Wenn der Motor läuft, fließt in dieser Stel-
lung des Kraftstoffhahns der Kraftstoff zu
den Vergasern. Drehen Sie den Kraftstoff-
hahn beim Anlassen des Motors in diese
Stellung.
1. Kraftstofftank-Belüftungsschlauch
2. Ausgangsstellung (Farbmarkierung)
1. Pfeilmarkierung über “ON” platziert
U5WMG3G0.book Page 13 Wednesday, August 3, 2005 10:26 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3

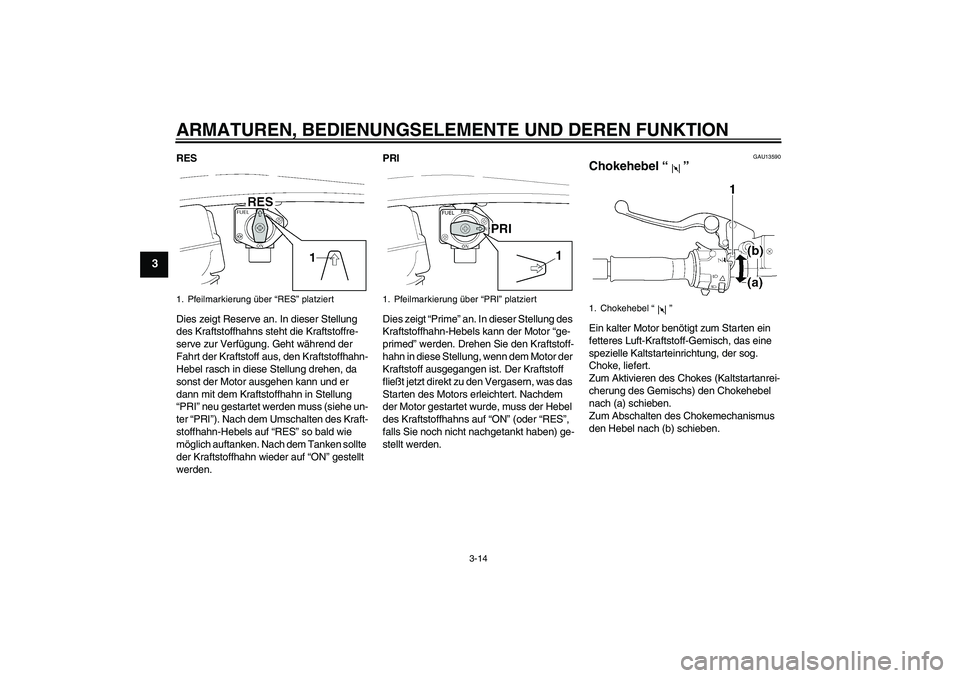

RES
Dies zeigt Reserve an. In dieser Stellung
des Kraftstoffhahns steht die Kraftstoffre-
serve zur Verfügung. Geht während der
Fahrt der Kraftstoff aus, den Kraftstoffhahn-
Hebel rasch in diese Stellung drehen, da
sonst der Motor ausgehen kann und er
dann mit dem Kraftstoffhahn in Stellung
“PRI” neu gestartet werden muss (siehe un-
ter “PRI”). Nach dem Umschalten des Kraft-
stoffhahn-Hebels auf “RES” so bald wie
möglich auftanken. Nach dem Tanken sollte
der Kraftstoffhahn wieder auf “ON” gestellt
werden.PRI
Dies zeigt “Prime” an. In dieser Stellung des
Kraftstoffhahn-Hebels kann der Motor “ge-
primed” werden. Drehen Sie den Kraftstoff-
hahn in diese Stellung, wenn dem Motor der
Kraftstoff ausgegangen ist. Der Kraftstoff
fließt jetzt direkt zu den Vergasern, was das
Starten des Motors erleichtert. Nachdem
der Motor gestartet wurde, muss der Hebel
des Kraftstoffhahns auf “ON” (oder “RES”,
falls Sie noch nicht nachgetankt haben) ge-
stellt werden.
GAU13590
Chokehebel “” Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
1. Pfeilmarkierung über “RES” platziert
1. Pfeilmarkierung über “PRI” platziert
1. Chokehebel “”
U5WMG3G0.book Page 14 Wednesday, August 3, 2005 10:26 AM

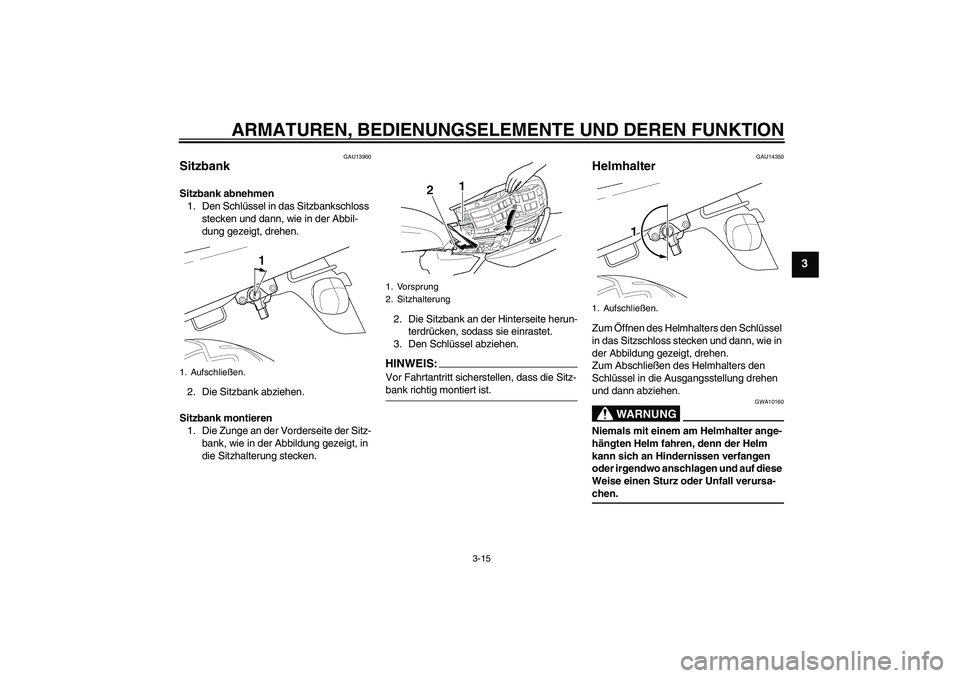

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
GAU13900
Sitzbank Sitzbank abnehmen
1. Den Schlüssel in das Sitzbankschloss
stecken und dann, wie in der Abbil-
dung gezeigt, drehen.
2. Die Sitzbank abziehen.
Sitzbank montieren
1. Die Zunge an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.2. Die Sitzbank an der Hinterseite herun-
terdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.
HINWEIS:Vor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
GAU14350
Helmhalter Zum Öffnen des Helmhalters den Schlüssel
in das Sitzschloss stecken und dann, wie in
der Abbildung gezeigt, drehen.
Zum Abschließen des Helmhalters den
Schlüssel in die Ausgangsstellung drehen
und dann abziehen.
WARNUNG
GWA10160
Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verursa-chen.
1. Aufschließen.
1. Vorsprung
2. Sitzhalterung
1. Aufschließen.
U5WMG3G0.book Page 15 Wednesday, August 3, 2005 10:26 AM

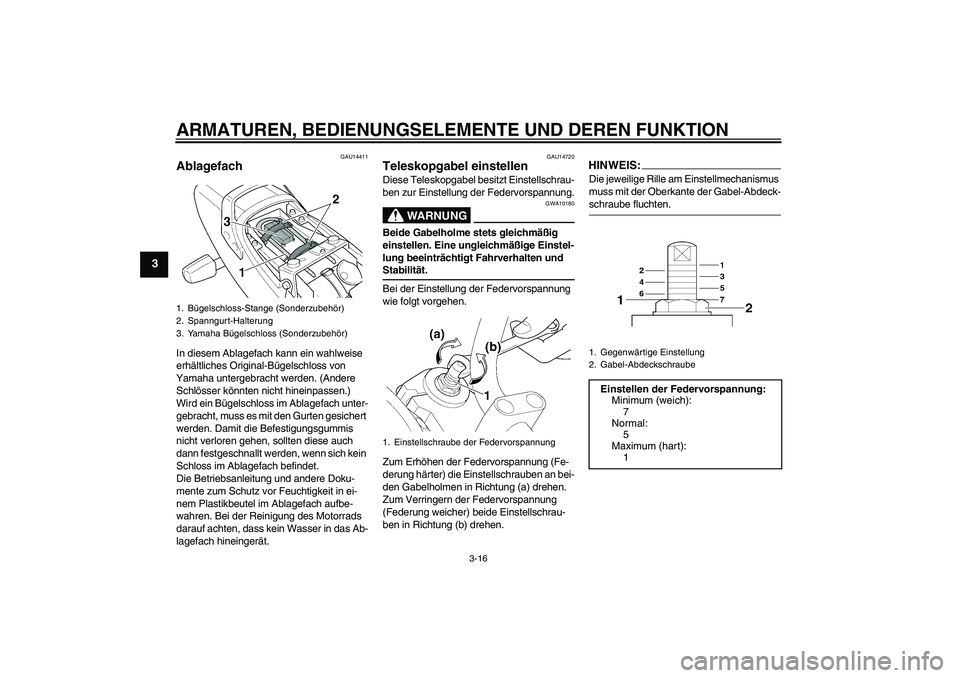

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
GAU14411
Ablagefach In diesem Ablagefach kann ein wahlweise
erhältliches Original-Bügelschloss von
Yamaha untergebracht werden. (Andere
Schlösser könnten nicht hineinpassen.)
Wird ein Bügelschloss im Ablagefach unter-
gebracht, muss es mit den Gurten gesichert
werden. Damit die Befestigungsgummis
nicht verloren gehen, sollten diese auch
dann festgeschnallt werden, wenn sich kein
Schloss im Ablagefach befindet.
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in ei-
nem Plastikbeutel im Ablagefach aufbe-
wahren. Bei der Reinigung des Motorrads
darauf achten, dass kein Wasser in das Ab-
lagefach hineingerät.
GAU14720
Teleskopgabel einstellen Diese Teleskopgabel besitzt Einstellschrau-
ben zur Einstellung der Federvorspannung.
WARNUNG
GWA10180
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und Stabilität.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben in Richtung (b) drehen.
HINWEIS:Die jeweilige Rille am Einstellmechanismus
muss mit der Oberkante der Gabel-Abdeck-schraube fluchten.
1. Bügelschloss-Stange (Sonderzubehör)
2. Spanngurt-Halterung
3. Yamaha Bügelschloss (Sonderzubehör)
1. Einstellschraube der Federvorspannung
1. Gegenwärtige Einstellung
2. Gabel-AbdeckschraubeEinstellen der Federvorspannung:
Minimum (weich):
7
Normal:
5
Maximum (hart):
1
U5WMG3G0.book Page 16 Wednesday, August 3, 2005 10:26 AM
