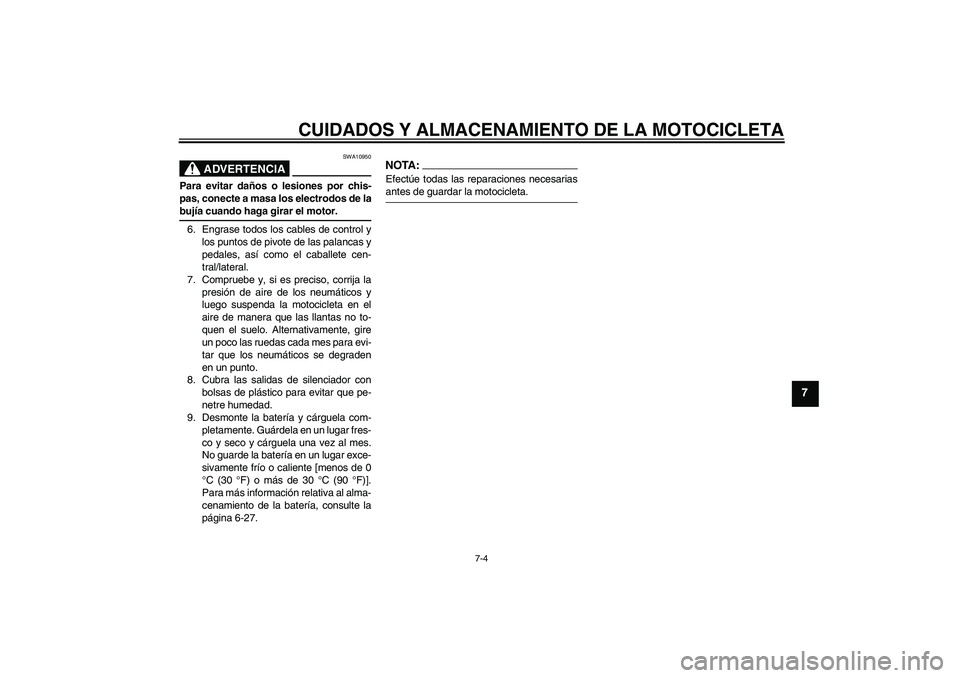

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
ADVERTENCIA
SWA10950
Para evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de labujía cuando haga girar el motor.
6. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
7. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
8. Cubra las salidas de silenciador con
bolsas de plástico para evitar que pe-
netre humedad.
9. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-27.
NOTA:Efectúe todas las reparaciones necesariasantes de guardar la motocicleta.
U5WMS3S0.book Page 4 Thursday, August 4, 2005 11:46 AM

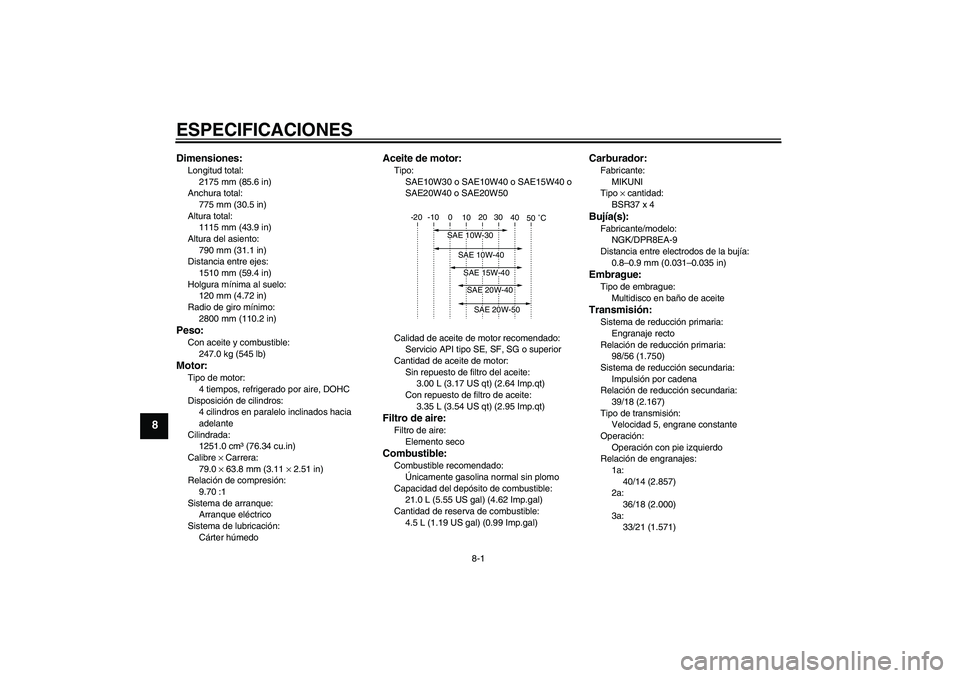

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2175 mm (85.6 in)
Anchura total:
775 mm (30.5 in)
Altura total:
1115 mm (43.9 in)
Altura del asiento:
790 mm (31.1 in)
Distancia entre ejes:
1510 mm (59.4 in)
Holgura mínima al suelo:
120 mm (4.72 in)
Radio de giro mínimo:
2800 mm (110.2 in)Peso:Con aceite y combustible:
247.0 kg (545 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por aire, DOHC
Disposición de cilindros:
4 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
1251.0 cm³ (76.34 cu.in)
Calibre × Carrera:
79.0 × 63.8 mm (3.11 × 2.51 in)
Relación de compresión:
9.70 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE10W30 o SAE10W40 o SAE15W40 o
SAE20W40 o SAE20W50
Calidad de aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
3.00 L (3.17 US qt) (2.64 Imp.qt)
Con repuesto de filtro de aceite:
3.35 L (3.54 US qt) (2.95 Imp.qt)Filtro de aire:Filtro de aire:
Elemento secoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
21.0 L (5.55 US gal) (4.62 Imp.gal)
Cantidad de reserva de combustible:
4.5 L (1.19 US gal) (0.99 Imp.gal)
Carburador:Fabricante:
MIKUNI
Tipo × cantidad:
BSR37 x 4Bujía(s):Fabricante/modelo:
NGK/DPR8EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
98/56 (1.750)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
39/18 (2.167)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
40/14 (2.857)
2a:
36/18 (2.000)
3a:
33/21 (1.571)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5WMS3S0.book Page 1 Thursday, August 4, 2005 11:46 AM

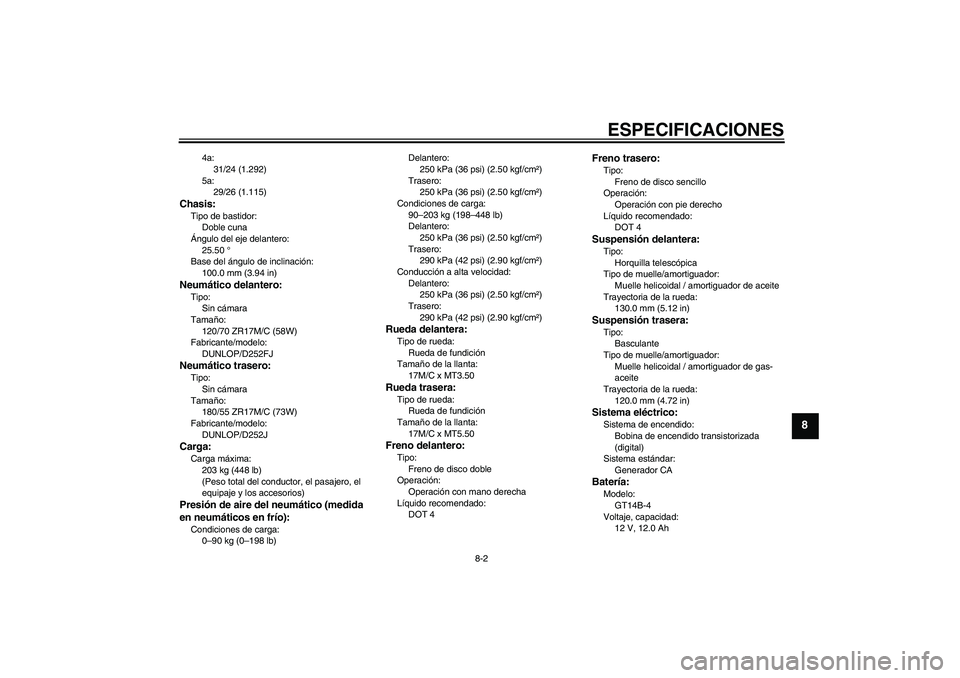

ESPECIFICACIONES
8-2
8
4a:
31/24 (1.292)
5a:
29/26 (1.115)
Chasis:Tipo de bastidor:
Doble cuna
Ángulo del eje delantero:
25.50 °
Base del ángulo de inclinación:
100.0 mm (3.94 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D252FJNeumático trasero:Tipo:
Sin cámara
Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo:
DUNLOP/D252JCarga:Carga máxima:
203 kg (448 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm²)
Condiciones de carga:
90–203 kg (198–448 lb)
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Conducción a alta velocidad:
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
130.0 mm (5.12 in)Suspensión trasera:Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
120.0 mm (4.72 in)Sistema eléctrico:Sistema de encendido:
Bobina de encendido transistorizada
(digital)
Sistema estándar:
Generador CABatería:Modelo:
GT14B-4
Voltaje, capacidad:
12 V, 12.0 Ah
U5WMS3S0.book Page 2 Thursday, August 4, 2005 11:46 AM

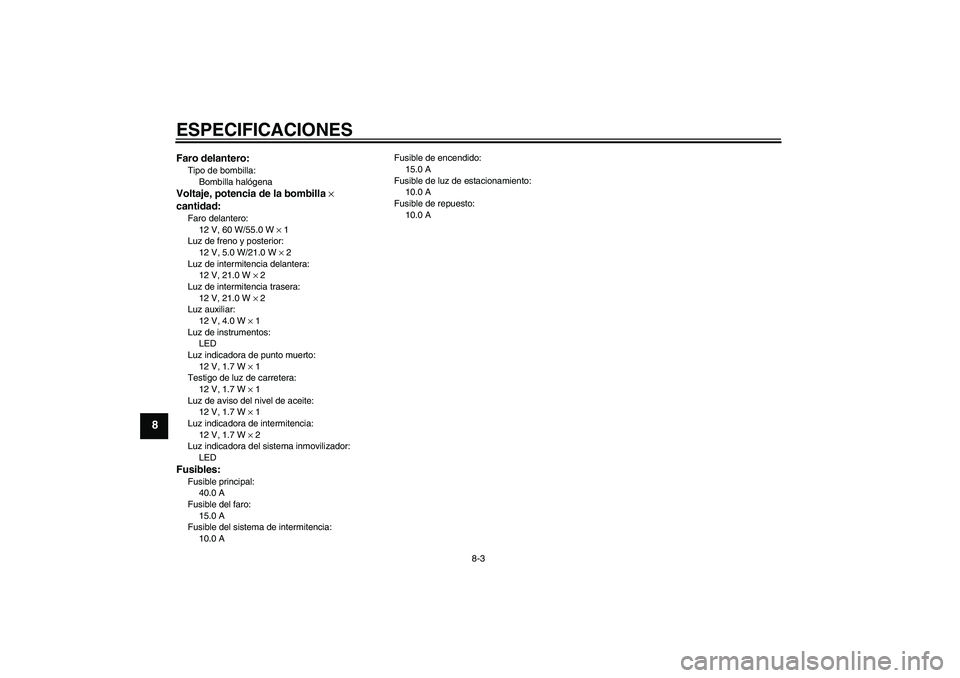

ESPECIFICACIONES
8-3
8
Faro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55.0 W × 1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 4.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Testigo de luz de carretera:
12 V, 1.7 W × 1
Luz de aviso del nivel de aceite:
12 V, 1.7 W × 1
Luz indicadora de intermitencia:
12 V, 1.7 W × 2
Luz indicadora del sistema inmovilizador:
LEDFusibles:Fusible principal:
40.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 AFusible de encendido:
15.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible de repuesto:
10.0 A
U5WMS3S0.book Page 3 Thursday, August 4, 2005 11:46 AM

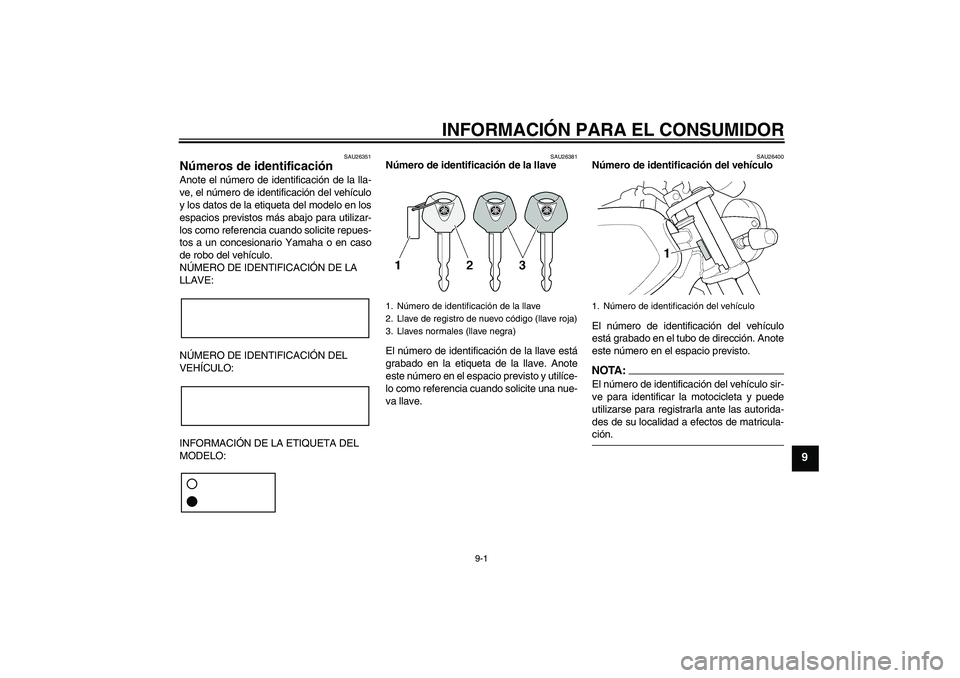

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTA:El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U5WMS3S0.book Page 1 Thursday, August 4, 2005 11:46 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26480
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-14.) Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modeloU5WMS3S0.book Page 2 Thursday, August 4, 2005 11:46 AM

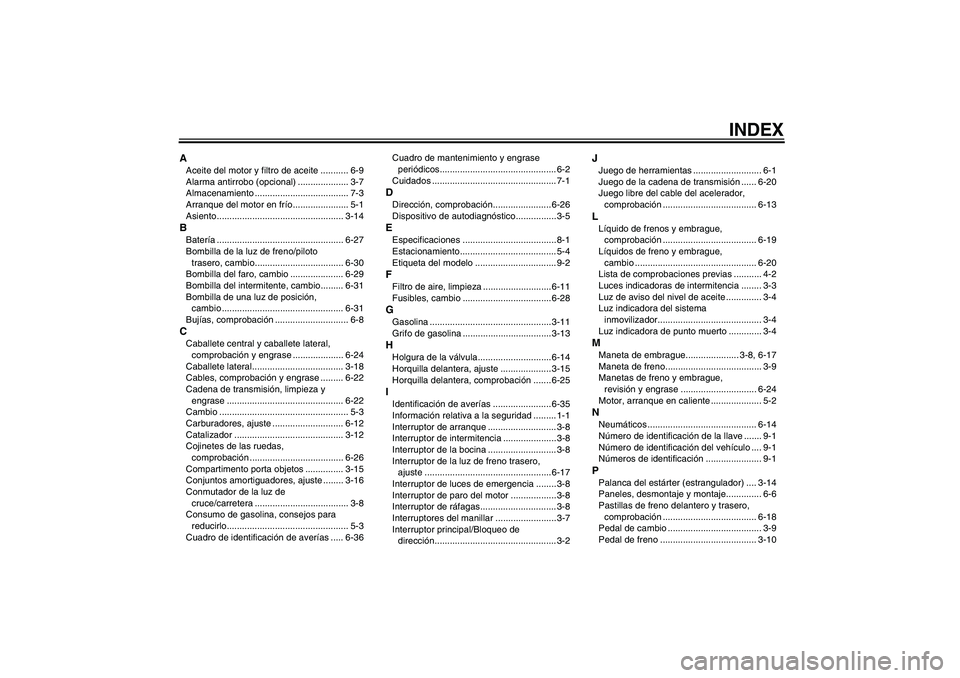

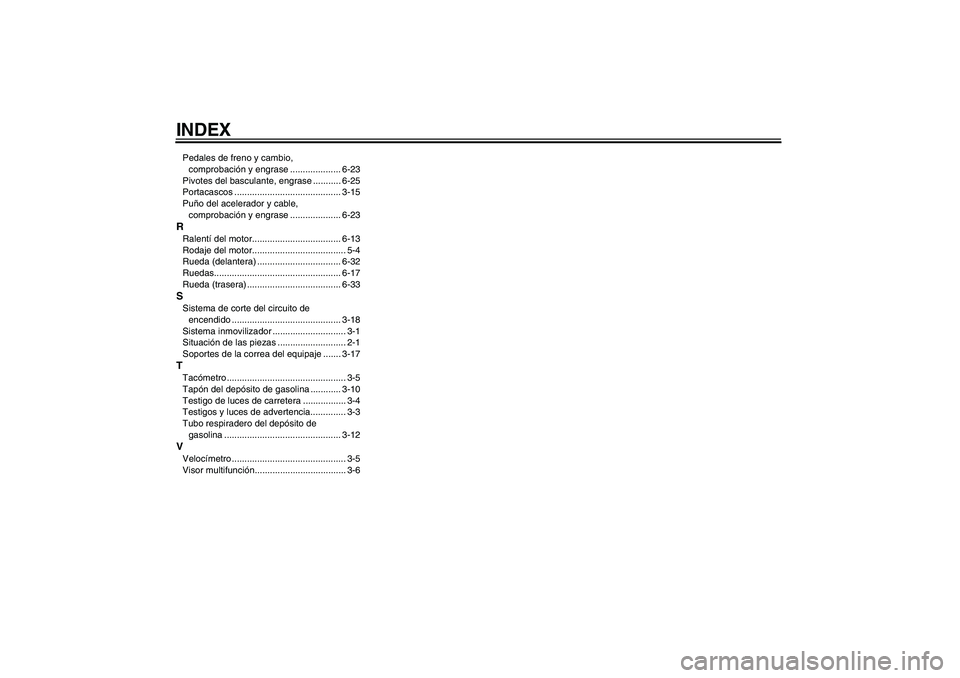

INDEX
AAceite del motor y filtro de aceite ........... 6-9
Alarma antirrobo (opcional) .................... 3-7
Almacenamiento ..................................... 7-3
Arranque del motor en frío ...................... 5-1
Asiento.................................................. 3-14BBatería .................................................. 6-27
Bombilla de la luz de freno/piloto
trasero, cambio................................... 6-30
Bombilla del faro, cambio ..................... 6-29
Bombilla del intermitente, cambio......... 6-31
Bombilla de una luz de posición,
cambio ................................................ 6-31
Bujías, comprobación ............................. 6-8CCaballete central y caballete lateral,
comprobación y engrase .................... 6-24
Caballete lateral.................................... 3-18
Cables, comprobación y engrase ......... 6-22
Cadena de transmisión, limpieza y
engrase .............................................. 6-22
Cambio ................................................... 5-3
Carburadores, ajuste ............................ 6-12
Catalizador ........................................... 3-12
Cojinetes de las ruedas,
comprobación ..................................... 6-26
Compartimento porta objetos ............... 3-15
Conjuntos amortiguadores, ajuste ........ 3-16
Conmutador de la luz de
cruce/carretera ..................................... 3-8
Consumo de gasolina, consejos para
reducirlo................................................ 5-3
Cuadro de identificación de averías ..... 6-36Cuadro de mantenimiento y engrase
periódicos.............................................. 6-2
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-26
Dispositivo de autodiagnóstico ................ 3-5EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, limpieza ...........................6-11
Fusibles, cambio ...................................6-28GGasolina ................................................3-11
Grifo de gasolina ...................................3-13HHolgura de la válvula.............................6-14
Horquilla delantera, ajuste .................... 3-15
Horquilla delantera, comprobación ....... 6-25IIdentificación de averías ....................... 6-35
Información relativa a la seguridad ......... 1-1
Interruptor de arranque ........................... 3-8
Interruptor de intermitencia ..................... 3-8
Interruptor de la bocina ........................... 3-8
Interruptor de la luz de freno trasero,
ajuste ..................................................6-17
Interruptor de luces de emergencia ........ 3-8
Interruptor de paro del motor .................. 3-8
Interruptor de ráfagas.............................. 3-8
Interruptores del manillar ........................ 3-7
Interruptor principal/Bloqueo de
dirección................................................ 3-2
JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-20
Juego libre del cable del acelerador,
comprobación ..................................... 6-13LLíquido de frenos y embrague,
comprobación ..................................... 6-19
Líquidos de freno y embrague,
cambio ................................................ 6-20
Lista de comprobaciones previas ........... 4-2
Luces indicadoras de intermitencia ........ 3-3
Luz de aviso del nivel de aceite .............. 3-4
Luz indicadora del sistema
inmovilizador......................................... 3-4
Luz indicadora de punto muerto ............. 3-4MManeta de embrague..................... 3-8, 6-17
Maneta de freno...................................... 3-9
Manetas de freno y embrague,
revisión y engrase .............................. 6-24
Motor, arranque en caliente .................... 5-2NNeumáticos ........................................... 6-14
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1PPalanca del estárter (estrangulador) .... 3-14
Paneles, desmontaje y montaje.............. 6-6
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-18
Pedal de cambio ..................................... 3-9
Pedal de freno ...................................... 3-10
U5WMS3S0.book Page 1 Thursday, August 4, 2005 11:46 AM

INDEXPedales de freno y cambio,
comprobación y engrase .................... 6-23
Pivotes del basculante, engrase ........... 6-25
Portacascos .......................................... 3-15
Puño del acelerador y cable,
comprobación y engrase .................... 6-23RRalentí del motor................................... 6-13
Rodaje del motor..................................... 5-4
Rueda (delantera) ................................. 6-32
Ruedas.................................................. 6-17
Rueda (trasera) ..................................... 6-33SSistema de corte del circuito de
encendido ........................................... 3-18
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-17TTacómetro ............................................... 3-5
Tapón del depósito de gasolina ............ 3-10
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia.............. 3-3
Tubo respiradero del depósito de
gasolina .............................................. 3-12VVelocímetro ............................................. 3-5
Visor multifunción.................................... 3-6
U5WMS3S0.book Page 2 Thursday, August 4, 2005 11:46 AM

U5WMS3S0.book Page 3 Thursday, August 4, 2005 11:46 AM

IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2006.02-0.3×1 CR
(S)
