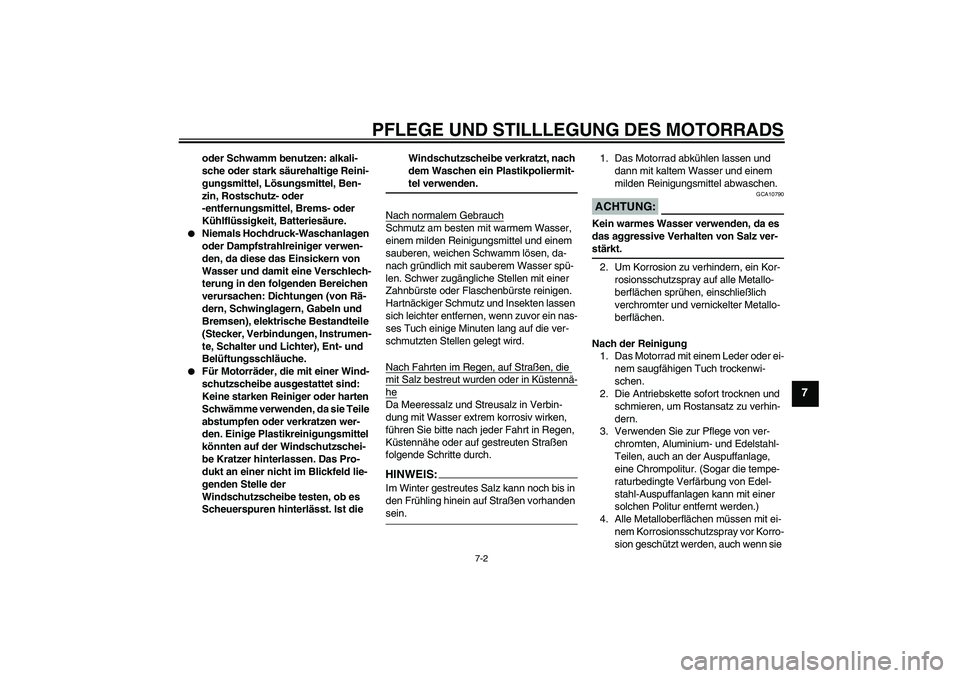

Page 81 of 92
PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
7
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder
-entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.
Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.
Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, die mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEIS:Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden sein.1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:
GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz ver-stärkt.
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metallo-
berflächen sprühen, einschließlich
verchromter und vernickelter Metallo-
berflächen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
U5WMG4G0.book Page 2 Tuesday, July 10, 2007 1:37 PM
Page 82 of 92

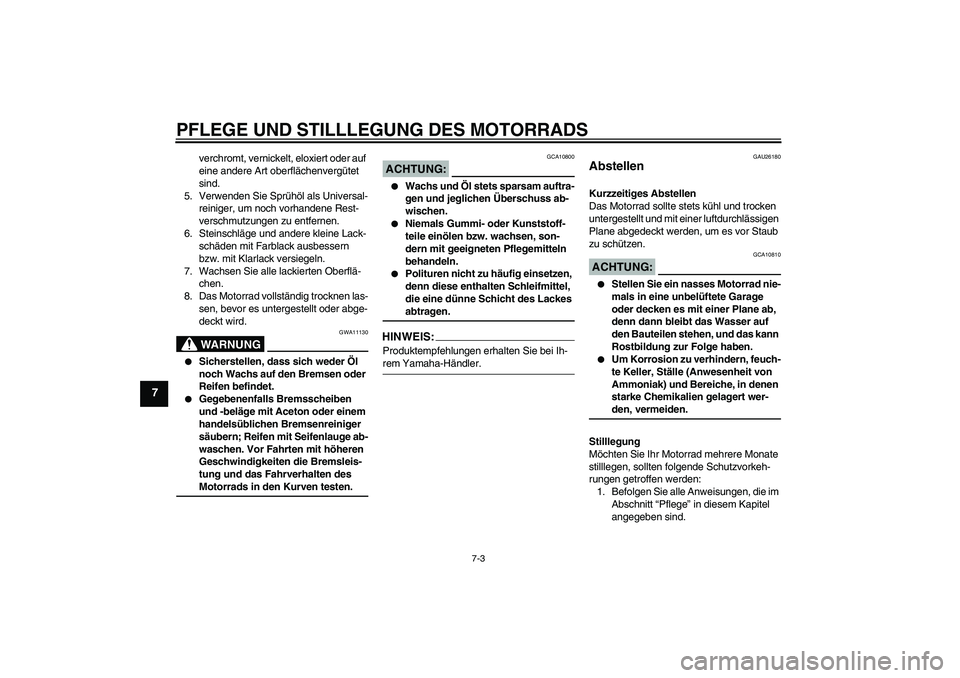

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
7
verchromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.WARNUNG
GWA11130
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.
Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit Seifenlauge ab-
waschen. Vor Fahrten mit höheren
Geschwindigkeiten die Bremsleis-
tung und das Fahrverhalten des Motorrads in den Kurven testen.
ACHTUNG:
GCA10800
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEIS:Produktempfehlungen erhalten Sie bei Ih-rem Yamaha-Händler.
GAU26180
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG:
GCA10810
Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
U5WMG4G0.book Page 3 Tuesday, July 10, 2007 1:37 PM

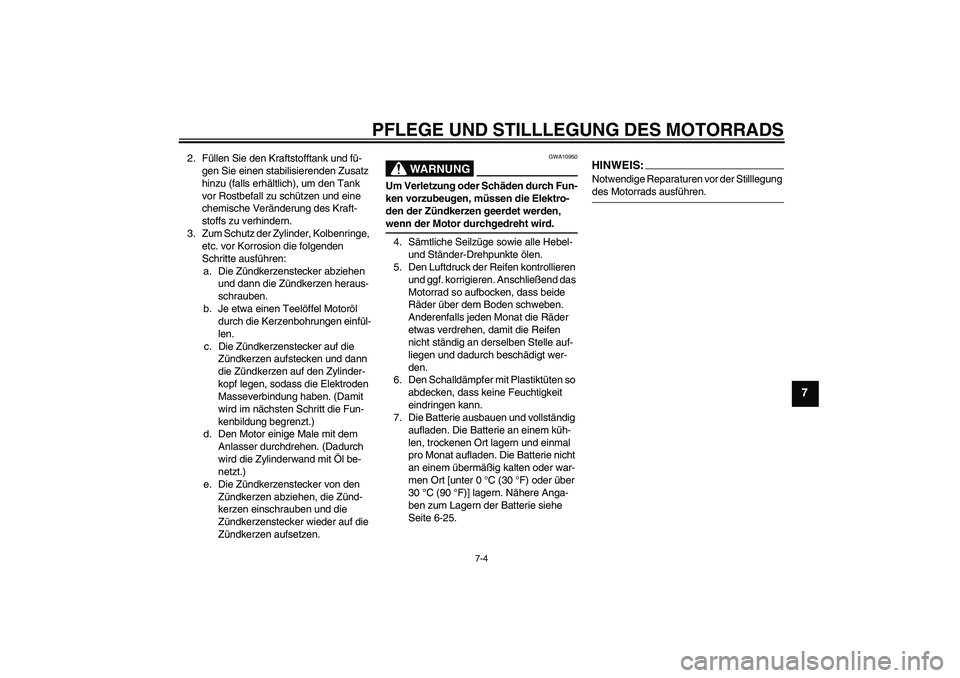

Page 83 of 92
PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-25.
HINWEIS:Notwendige Reparaturen vor der Stilllegung des Motorrads ausführen.
U5WMG4G0.book Page 4 Tuesday, July 10, 2007 1:37 PM

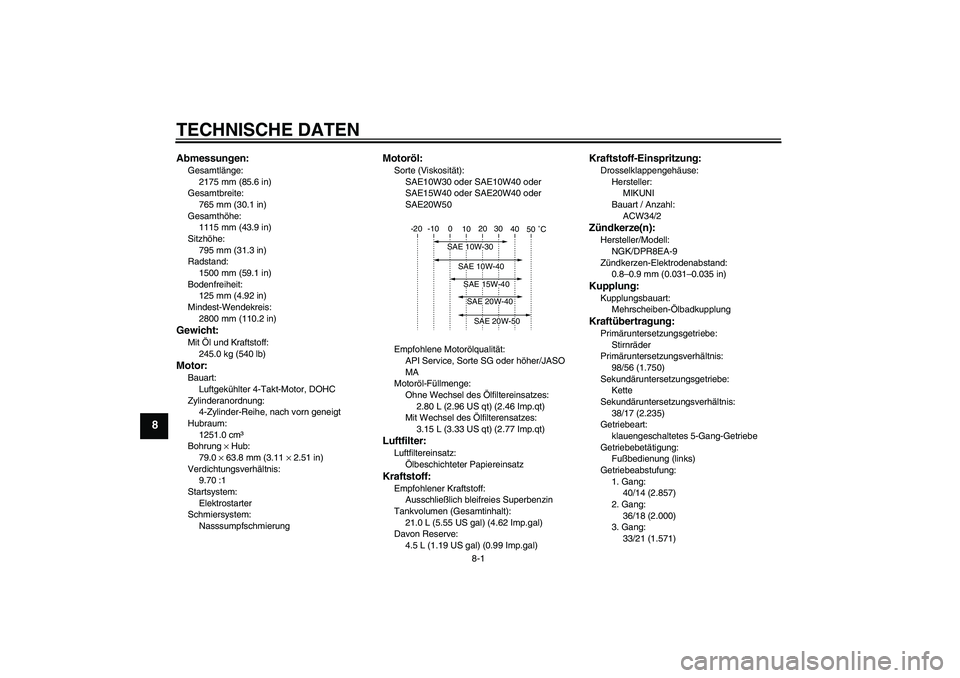

Page 84 of 92
TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2175 mm (85.6 in)
Gesamtbreite:
765 mm (30.1 in)
Gesamthöhe:
1115 mm (43.9 in)
Sitzhöhe:
795 mm (31.3 in)
Radstand:
1500 mm (59.1 in)
Bodenfreiheit:
125 mm (4.92 in)
Mindest-Wendekreis:
2800 mm (110.2 in)Gewicht:Mit Öl und Kraftstoff:
245.0 kg (540 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
1251.0 cm³
Bohrung × Hub:
79.0 × 63.8 mm (3.11 × 2.51 in)
Verdichtungsverhältnis:
9.70 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
3.15 L (3.33 US qt) (2.77 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
21.0 L (5.55 US gal) (4.62 Imp.gal)
Davon Reserve:
4.5 L (1.19 US gal) (0.99 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:
Hersteller:
MIKUNI
Bauart / Anzahl:
ACW34/2Zündkerze(n):Hersteller/Modell:
NGK/DPR8EA-9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
98/56 (1.750)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
38/17 (2.235)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
40/14 (2.857)
2. Gang:
36/18 (2.000)
3. Gang:
33/21 (1.571)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5WMG4G0.book Page 1 Tuesday, July 10, 2007 1:37 PM

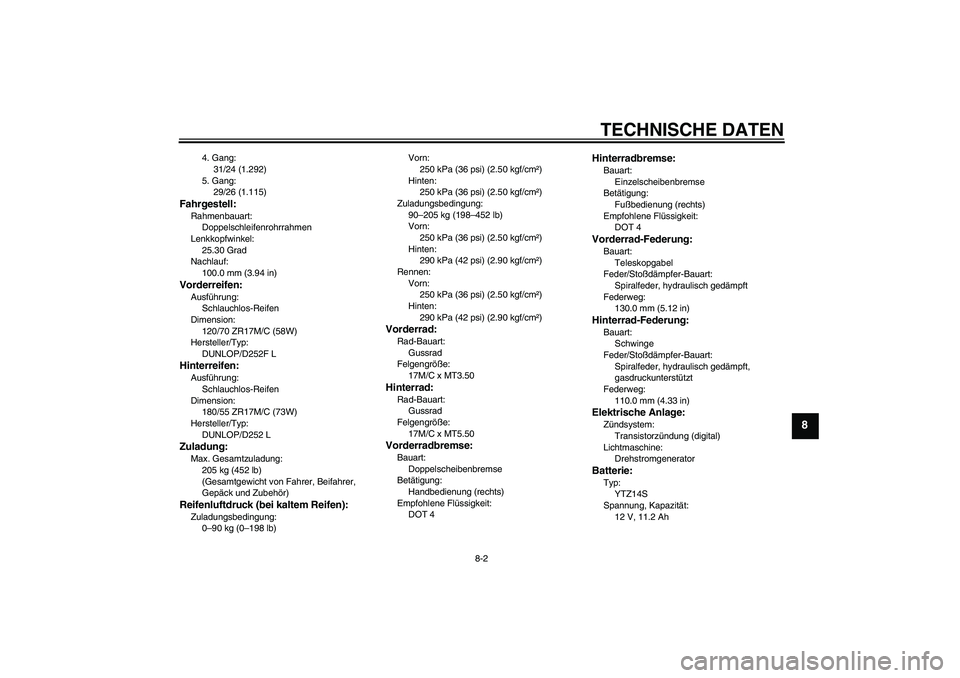

Page 85 of 92
TECHNISCHE DATEN
8-2
8
4. Gang:
31/24 (1.292)
5. Gang:
29/26 (1.115)
Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel:
25.30 Grad
Nachlauf:
100.0 mm (3.94 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
DUNLOP/D252F LHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
DUNLOP/D252 LZuladung:Max. Gesamtzuladung:
205 kg (452 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
Zuladungsbedingung:
90–205 kg (198–452 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
DrehstromgeneratorBatterie:Typ:
YTZ14S
Spannung, Kapazität:
12 V, 11.2 Ah
U5WMG4G0.book Page 2 Tuesday, July 10, 2007 1:37 PM

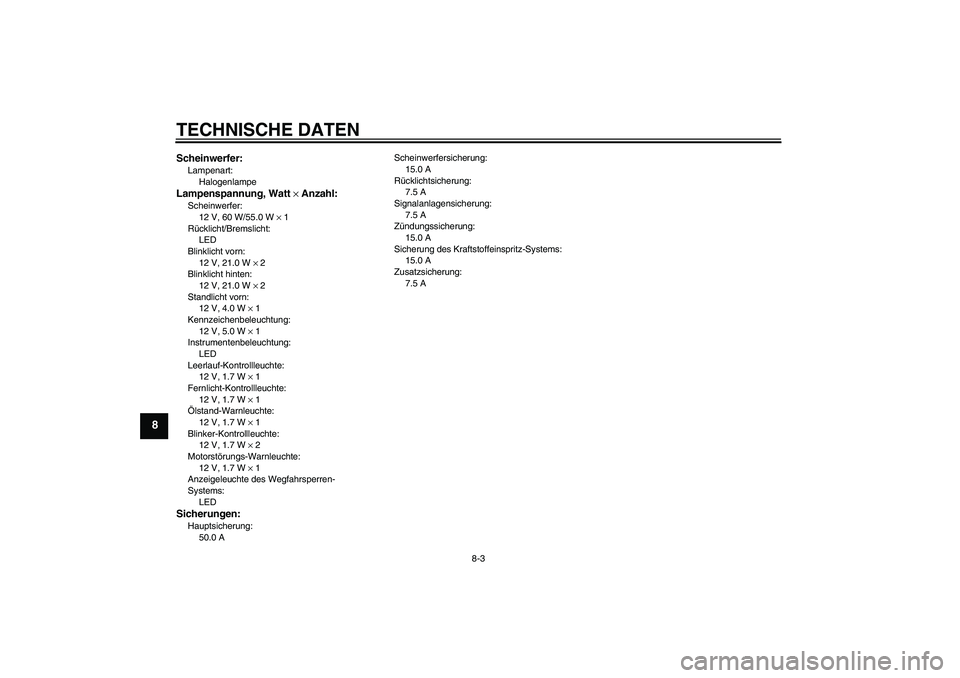

Page 86 of 92
TECHNISCHE DATEN
8-3
8
Scheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55.0 W × 1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 4.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
12 V, 1.7 W × 1
Fernlicht-Kontrollleuchte:
12 V, 1.7 W × 1
Ölstand-Warnleuchte:
12 V, 1.7 W × 1
Blinker-Kontrollleuchte:
12 V, 1.7 W × 2
Motorstörungs-Warnleuchte:
12 V, 1.7 W × 1
Anzeigeleuchte des Wegfahrsperren-
Systems:
LEDSicherungen:Hauptsicherung:
50.0 AScheinwerfersicherung:
15.0 A
Rücklichtsicherung:
7.5 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
15.0 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Zusatzsicherung:
7.5 A
U5WMG4G0.book Page 3 Tuesday, July 10, 2007 1:37 PM
Page 87 of 92

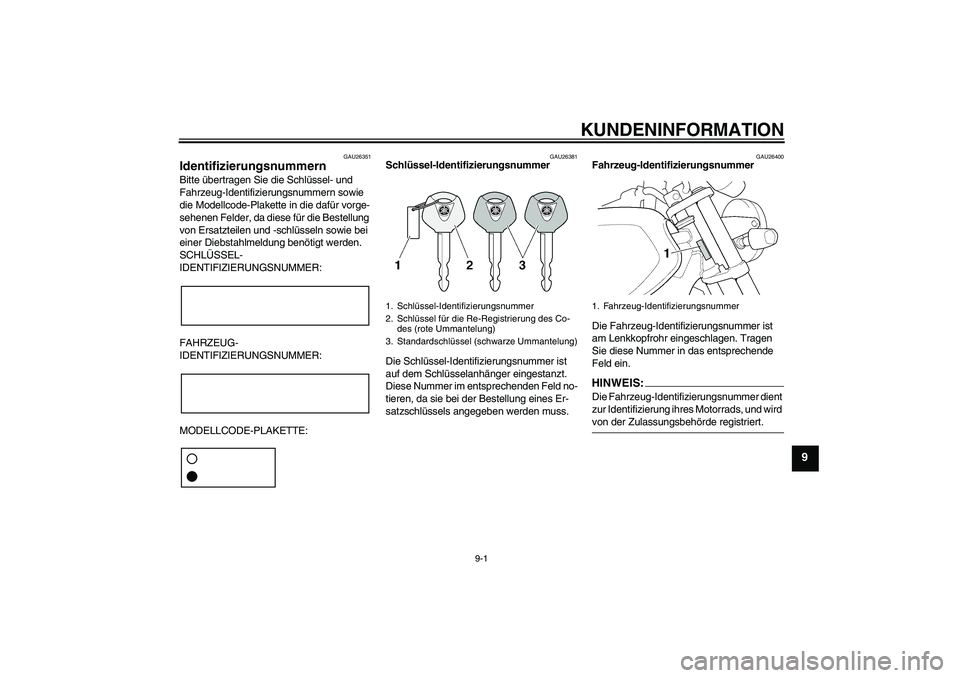

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U5WMG4G0.book Page 1 Tuesday, July 10, 2007 1:37 PM
Page 88 of 92
KUNDENINFORMATION
9-2
9
GAU26480
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-15.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-PlaketteU5WMG4G0.book Page 2 Tuesday, July 10, 2007 1:37 PM
Page 89 of 92

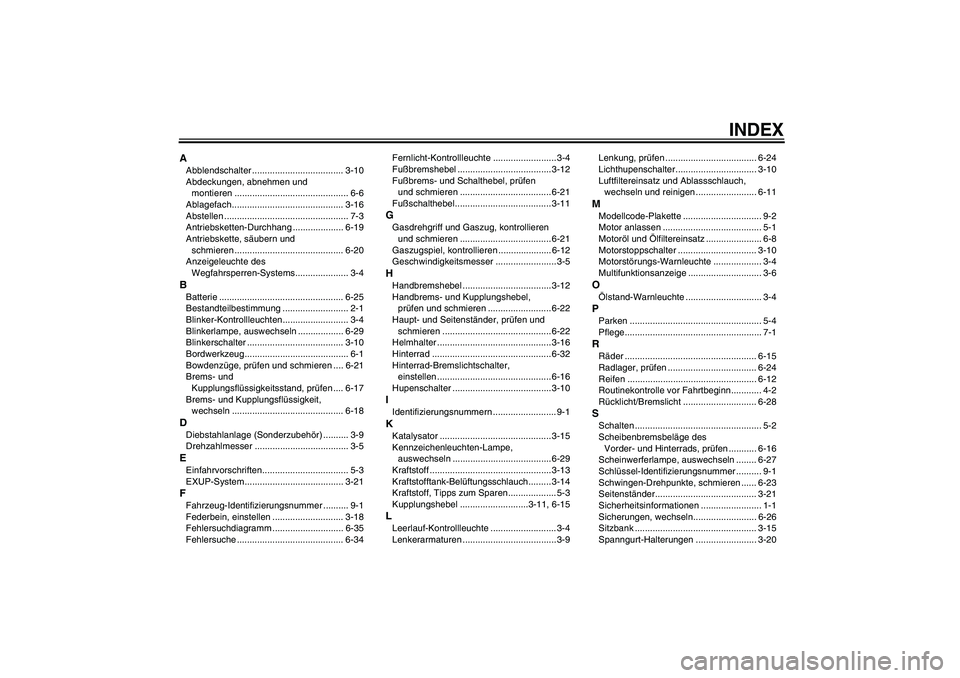

INDEX
AAbblendschalter .................................... 3-10
Abdeckungen, abnehmen und
montieren ............................................. 6-6
Ablagefach............................................ 3-16
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-19
Antriebskette, säubern und
schmieren ........................................... 6-20
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-4BBatterie ................................................. 6-25
Bestandteilbestimmung .......................... 2-1
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-29
Blinkerschalter ...................................... 3-10
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-21
Brems- und
Kupplungsflüssigkeitsstand, prüfen .... 6-17
Brems- und Kupplungsflüssigkeit,
wechseln ............................................ 6-18DDiebstahlanlage (Sonderzubehör) .......... 3-9
Drehzahlmesser ..................................... 3-5EEinfahrvorschriften.................................. 5-3
EXUP-System....................................... 3-21FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-18
Fehlersuchdiagramm ............................ 6-35
Fehlersuche .......................................... 6-34Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ..................................... 3-12
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-21
Fußschalthebel...................................... 3-11
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-21
Gaszugspiel, kontrollieren ..................... 6-12
Geschwindigkeitsmesser ........................ 3-5HHandbremshebel ................................... 3-12
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-22
Haupt- und Seitenständer, prüfen und
schmieren ........................................... 6-22
Helmhalter ............................................. 3-16
Hinterrad ............................................... 6-32
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-16
Hupenschalter ....................................... 3-10IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-15
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-29
Kraftstoff ................................................3-13
Kraftstofftank-Belüftungsschlauch......... 3-14
Kraftstoff, Tipps zum Sparen................... 5-3
Kupplungshebel ...........................3-11, 6-15LLeerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen .....................................3-9Lenkung, prüfen .................................... 6-24
Lichthupenschalter................................ 3-10
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen ........................ 6-11
MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfiltereinsatz ...................... 6-8
Motorstoppschalter ............................... 3-10
Motorstörungs-Warnleuchte ................... 3-4
Multifunktionsanzeige ............................. 3-6OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-15
Radlager, prüfen ................................... 6-24
Reifen ................................................... 6-12
Routinekontrolle vor Fahrtbeginn............ 4-2
Rücklicht/Bremslicht ............................. 6-28SSchalten .................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ........... 6-16
Scheinwerferlampe, auswechseln ........ 6-27
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-23
Seitenständer........................................ 3-21
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-26
Sitzbank ................................................ 3-15
Spanngurt-Halterungen ........................ 3-20
U5WMG4G0.book Page 1 Tuesday, July 10, 2007 1:37 PM
Page 90 of 92

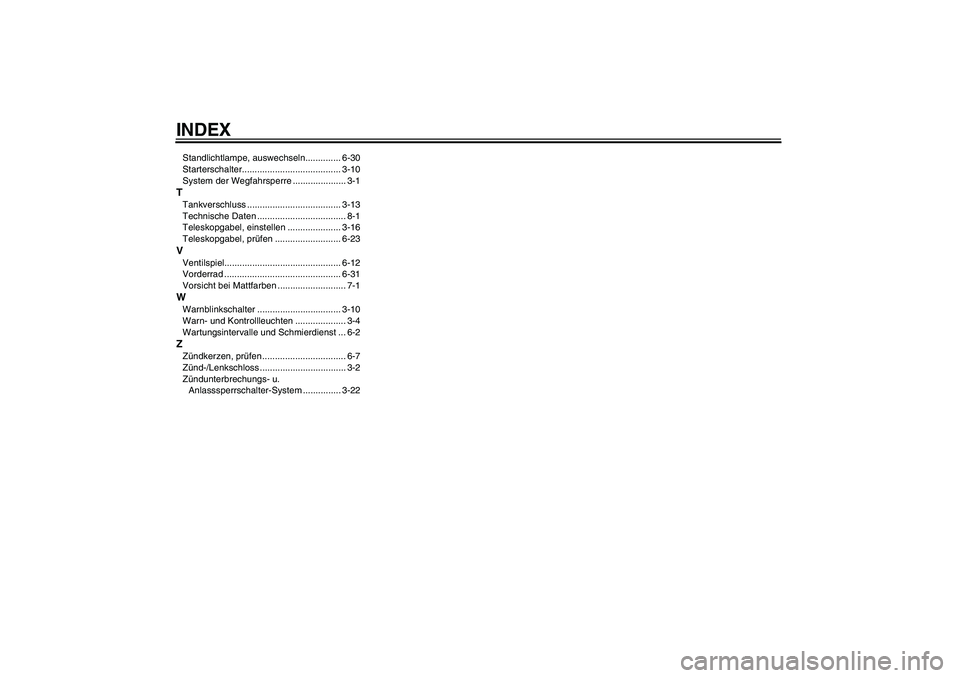

INDEXStandlichtlampe, auswechseln.............. 6-30
Starterschalter....................................... 3-10
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-13
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-16
Teleskopgabel, prüfen .......................... 6-23VVentilspiel.............................................. 6-12
Vorderrad .............................................. 6-31
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-10
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................. 6-7
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-22
U5WMG4G0.book Page 2 Tuesday, July 10, 2007 1:37 PM
