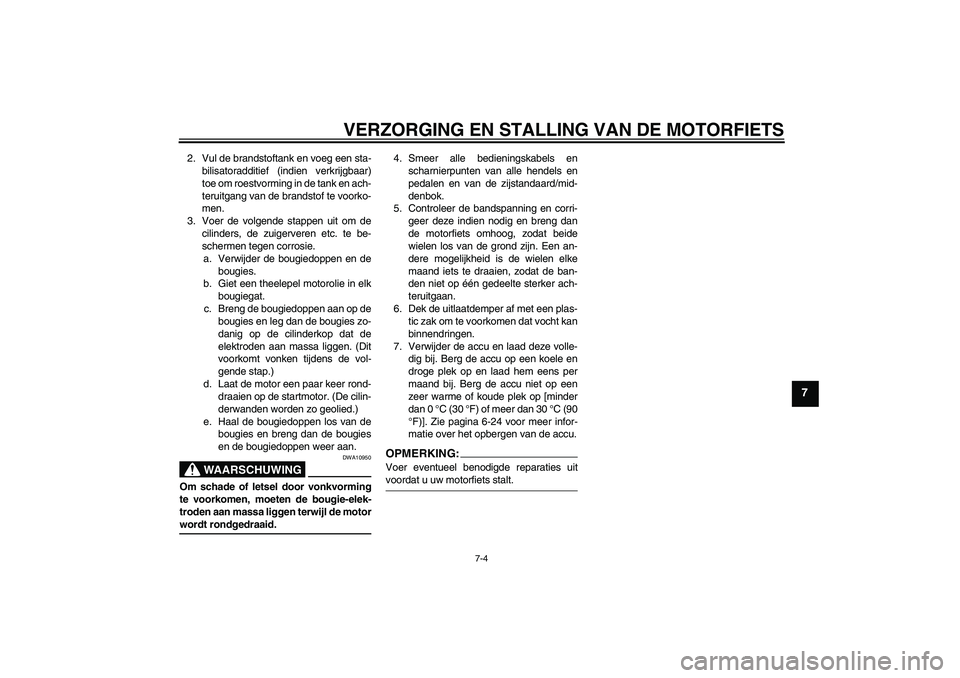

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
WAARSCHUWING
DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motorwordt rondgedraaid.4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C (90
°F)]. Zie pagina 6-24 voor meer infor-
matie over het opbergen van de accu.
OPMERKING:Voer eventueel benodigde reparaties uitvoordat u uw motorfiets stalt.
U5WMD4D0.book Page 4 Wednesday, July 11, 2007 11:27 AM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2175 mm (85.6 in)
Totale breedte:
765 mm (30.1 in)
Totale hoogte:
1115 mm (43.9 in)
Zadelhoogte:
795 mm (31.3 in)
Wielbasis:
1500 mm (59.1 in)
Grondspeling:
125 mm (4.92 in)
Kleinste draaicirkel:
2800 mm (110.2 in)Gewicht:Incl. olie en brandstof:
245.0 kg (540 lb)Motor:Type motor:
Luchtgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, parallel vooroverhellend
Slagvolume:
1251.0 cm³
Boring × slag:
79.0 × 63.8 mm (3.11 × 2.51 in)
Compressieverhouding:
9.70 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Met vervanging van oliefilterelement:
3.15 L (3.33 US qt) (2.77 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
21.0 L (5.55 US gal) (4.62 Imp.gal)
Hoeveelheid reservebrandstof:
4.5 L (1.19 US gal) (0.99 Imp.gal)
Brandstofinjectie:Gasklephuis:
Fabrikant:
MIKUNI
Type/hoeveelheid:
ACW34/2Bougie(s):Fabrikant/model:
NGK/DPR8EA-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
98/56 (1.750)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
38/17 (2.235)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
40/14 (2.857)
2e:
36/18 (2.000)
3e:
33/21 (1.571)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5WMD4D0.book Page 1 Wednesday, July 11, 2007 11:27 AM

SPECIFICATIES
8-2
8
4e:
31/24 (1.292)
5e:
29/26 (1.115)
Chassis:Type frame:
Dubbel wiegframe
Spoorhoek:
25.30 graad
Naspoor:
100.0 mm (3.94 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
DUNLOP/D252F LAchterband:Type:
Tubeless
Maat:
180/55 ZR17M/C (73W)
Fabrikant/model:
DUNLOP/D252 LBelading:Maximale belasting:
205 kg (452 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)
Gewichtsverdeling:
90–205 kg (198–452 lb)
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT3.50Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT5.50Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
130.0 mm (5.12 in)Achterwielophanging:Type:
Achterbrug
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
110.0 mm (4.33 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
WisselstroomdynamoAccu:Model:
YTZ14S
Voltage, capaciteit:
12 V, 11.2 AhKoplamp:Type gloeilamp:
Halogeenlamp
U5WMD4D0.book Page 2 Wednesday, July 11, 2007 11:27 AM

SPECIFICATIES
8-3
8

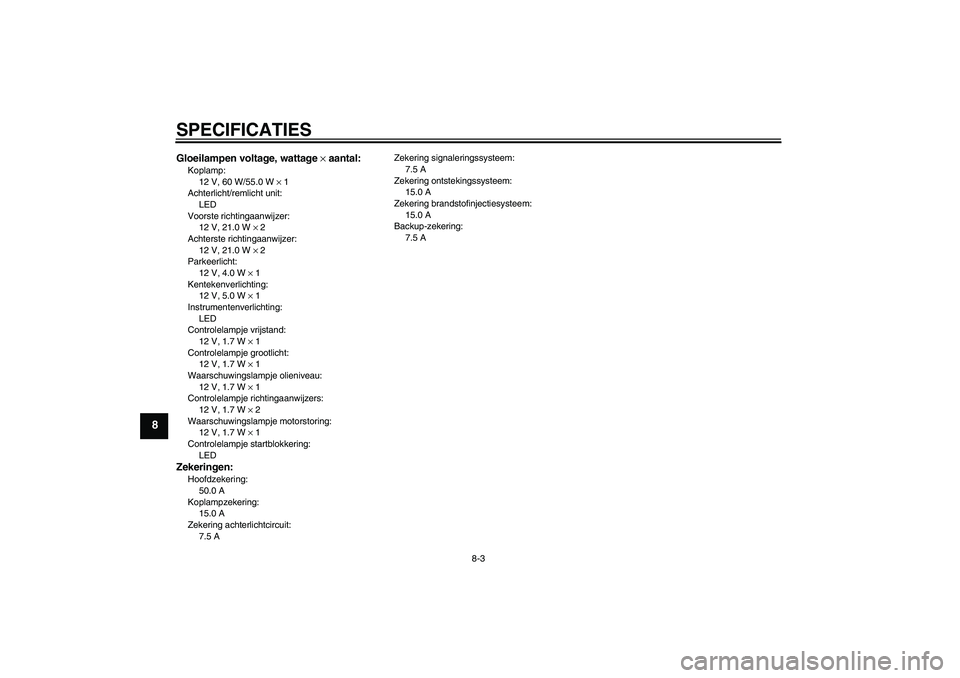

Gloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 1
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 21.0 W × 2
Achterste richtingaanwijzer:
12 V, 21.0 W × 2
Parkeerlicht:
12 V, 4.0 W × 1
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
12 V, 1.7 W × 1
Controlelampje grootlicht:
12 V, 1.7 W × 1
Waarschuwingslampje olieniveau:
12 V, 1.7 W × 1
Controlelampje richtingaanwijzers:
12 V, 1.7 W × 2
Waarschuwingslampje motorstoring:
12 V, 1.7 W × 1
Controlelampje startblokkering:
LEDZekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
15.0 A
Zekering achterlichtcircuit:
7.5 AZekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem:
15.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Backup-zekering:
7.5 A
U5WMD4D0.book Page 3 Wednesday, July 11, 2007 11:27 AM

GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U5WMD4D0.book Page 1 Wednesday, July 11, 2007 11:27 AM

GEBRUIKERSINFORMATIE
9-2
9
DAU26480

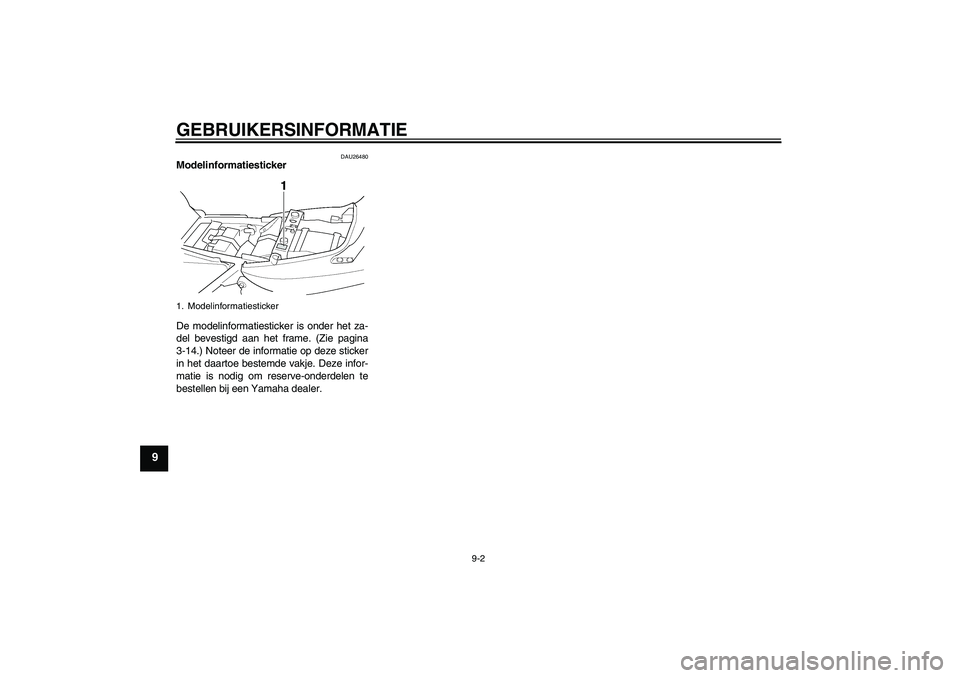

Modelinformatiesticker
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-14.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.1. ModelinformatiestickerU5WMD4D0.book Page 2 Wednesday, July 11, 2007 11:27 AM

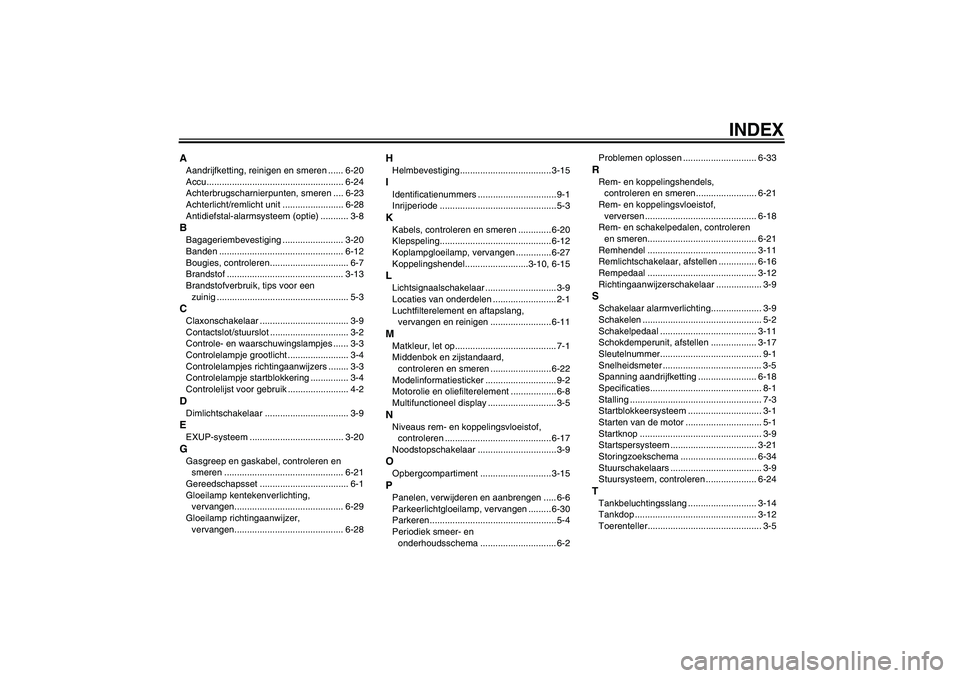

INDEX
AAandrijfketting, reinigen en smeren ...... 6-20
Accu...................................................... 6-24
Achterbrugscharnierpunten, smeren .... 6-23
Achterlicht/remlicht unit ........................ 6-28
Antidiefstal-alarmsysteem (optie) ........... 3-8BBagageriembevestiging ........................ 3-20
Banden ................................................. 6-12
Bougies, controleren............................... 6-7
Brandstof .............................................. 3-13
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................... 3-9
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-3
Controlelampje startblokkering ............... 3-4
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar ................................. 3-9EEXUP-systeem ..................................... 3-20GGasgreep en gaskabel, controleren en
smeren ............................................... 6-21
Gereedschapsset ................................... 6-1
Gloeilamp kentekenverlichting,
vervangen........................................... 6-29
Gloeilamp richtingaanwijzer,
vervangen........................................... 6-28
HHelmbevestiging.................................... 3-15IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren ............. 6-20
Klepspeling............................................ 6-12
Koplampgloeilamp, vervangen .............. 6-27
Koppelingshendel.........................3-10, 6-15LLichtsignaalschakelaar ............................ 3-9
Locaties van onderdelen ......................... 2-1
Luchtfilterelement en aftapslang,
vervangen en reinigen ........................ 6-11MMatkleur, let op........................................ 7-1
Middenbok en zijstandaard,
controleren en smeren ........................ 6-22
Modelinformatiesticker ............................ 9-2
Motorolie en oliefilterelement .................. 6-8
Multifunctioneel display ........................... 3-5NNiveaus rem- en koppelingsvloeistof,
controleren .......................................... 6-17
Noodstopschakelaar ............................... 3-9OOpbergcompartiment ............................ 3-15PPanelen, verwijderen en aanbrengen ..... 6-6
Parkeerlichtgloeilamp, vervangen ......... 6-30
Parkeren..................................................5-4
Periodiek smeer- en
onderhoudsschema .............................. 6-2Problemen oplossen ............................. 6-33
RRem- en koppelingshendels,
controleren en smeren........................ 6-21
Rem- en koppelingsvloeistof,
verversen ............................................ 6-18
Rem- en schakelpedalen, controleren
en smeren........................................... 6-21
Remhendel ........................................... 3-11
Remlichtschakelaar, afstellen ............... 6-16
Rempedaal ........................................... 3-12
Richtingaanwijzerschakelaar .................. 3-9SSchakelaar alarmverlichting.................... 3-9
Schakelen ............................................... 5-2
Schakelpedaal ...................................... 3-11
Schokdemperunit, afstellen .................. 3-17
Sleutelnummer........................................ 9-1
Snelheidsmeter ....................................... 3-5
Spanning aandrijfketting ....................... 6-18
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startknop ................................................ 3-9
Startspersysteem .................................. 3-21
Storingzoekschema .............................. 6-34
Stuurschakelaars .................................... 3-9
Stuursysteem, controleren .................... 6-24TTankbeluchtingsslang ........................... 3-14
Tankdop ................................................ 3-12
Toerenteller............................................. 3-5
U5WMD4D0.book Page 1 Wednesday, July 11, 2007 11:27 AM

INDEXUUitlaatkatalysator .................................. 3-14VVeiligheidsinformatie ............................... 1-1
Verzorging............................................... 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken,
controleren.......................................... 6-16
Voorvork, afstellen ................................ 3-16
Voorvork, controleren............................ 6-23
Vrije slag gaskabel, controleren ............ 6-12
Vrijstandcontrolelampje........................... 3-4WWaarschuwingslampje motorstoring ....... 3-4
Waarschuwingslampje olieniveau ........... 3-4
Wiel (achter).......................................... 6-31
Wielen ................................................... 6-15
Wiellagers controleren .......................... 6-24
Wiel (voor)............................................. 6-30ZZadel ..................................................... 3-14
Zekeringen, vervangen ......................... 6-26
Zijstandaard .......................................... 3-20
U5WMD4D0.book Page 2 Wednesday, July 11, 2007 11:27 AM

U5WMD4D0.book Page 3 Wednesday, July 11, 2007 11:27 AM

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2007.01
