YAMAHA XJR 1300 2007 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2007, Model line: XJR 1300, Model: YAMAHA XJR 1300 2007Pages: 92, PDF Size: 3.51 MB

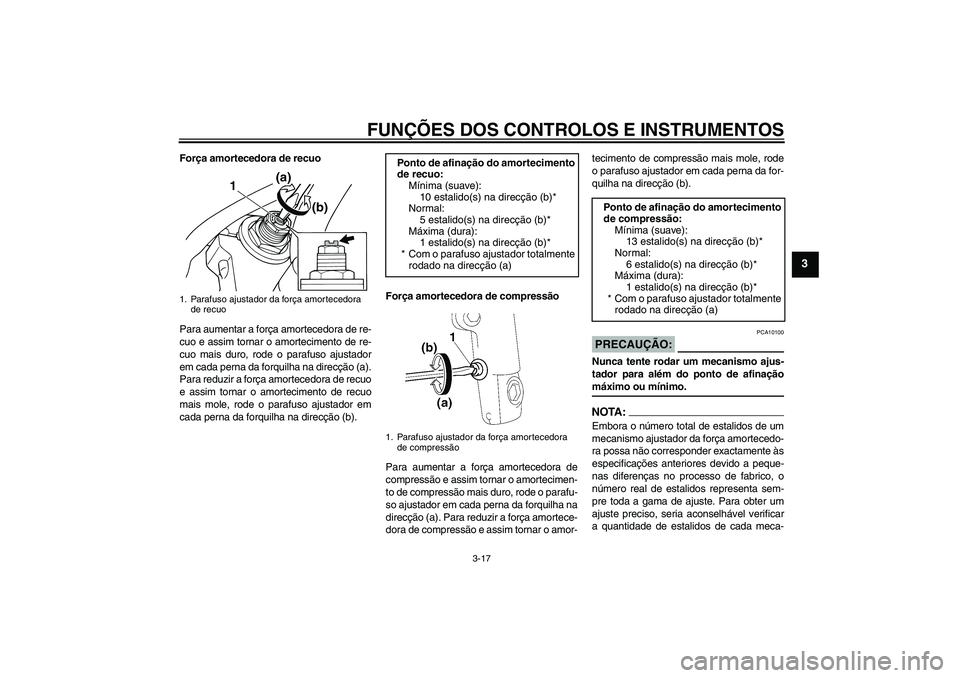

Page 31 of 92
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
em cada perna da forquilha na direcção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direcção (b).Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador em cada perna da forquilha na
direcção (a). Para reduzir a força amortece-
dora de compressão e assim tornar o amor-tecimento de compressão mais mole, rode
o parafuso ajustador em cada perna da for-
quilha na direcção (b).
PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.NOTA:Embora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
1. Parafuso ajustador da força amortecedora
de recuo
1(a)
(b)
Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
10 estalido(s) na direcção (b)*
Normal:
5 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
1. Parafuso ajustador da força amortecedora
de compressão
Ponto de afinação do amortecimento
de compressão:
Mínima (suave):
13 estalido(s) na direcção (b)*
Normal:
6 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
U5WMP4P0.book Page 17 Wednesday, July 11, 2007 10:53 AM

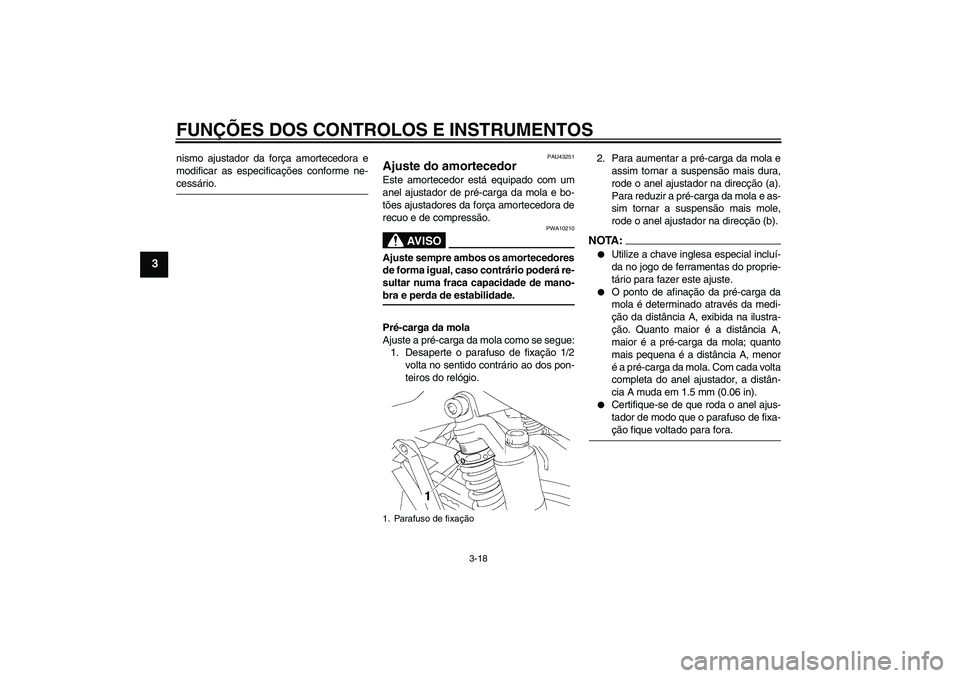

Page 32 of 92
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-cessário.
PAU43251
Ajuste do amortecedor Este amortecedor está equipado com um
anel ajustador de pré-carga da mola e bo-
tões ajustadores da força amortecedora de
recuo e de compressão.
AV I S O
PWA10210
Ajuste sempre ambos os amortecedores
de forma igual, caso contrário poderá re-
sultar numa fraca capacidade de mano-bra e perda de estabilidade.
Pré-carga da mola
Ajuste a pré-carga da mola como se segue:
1. Desaperte o parafuso de fixação 1/2
volta no sentido contrário ao dos pon-
teiros do relógio.2. Para aumentar a pré-carga da mola e
assim tornar a suspensão mais dura,
rode o anel ajustador na direcção (a).
Para reduzir a pré-carga da mola e as-
sim tornar a suspensão mais mole,
rode o anel ajustador na direcção (b).
NOTA:
Utilize a chave inglesa especial incluí-
da no jogo de ferramentas do proprie-
tário para fazer este ajuste.
O ponto de afinação da pré-carga da
mola é determinado através da medi-
ção da distância A, exibida na ilustra-
ção. Quanto maior é a distância A,
maior é a pré-carga da mola; quanto
mais pequena é a distância A, menor
é a pré-carga da mola. Com cada volta
completa do anel ajustador, a distân-
cia A muda em 1.5 mm (0.06 in).
Certifique-se de que roda o anel ajus-
tador de modo que o parafuso de fixa-ção fique voltado para fora.
1. Parafuso de fixação
U5WMP4P0.book Page 18 Wednesday, July 11, 2007 10:53 AM

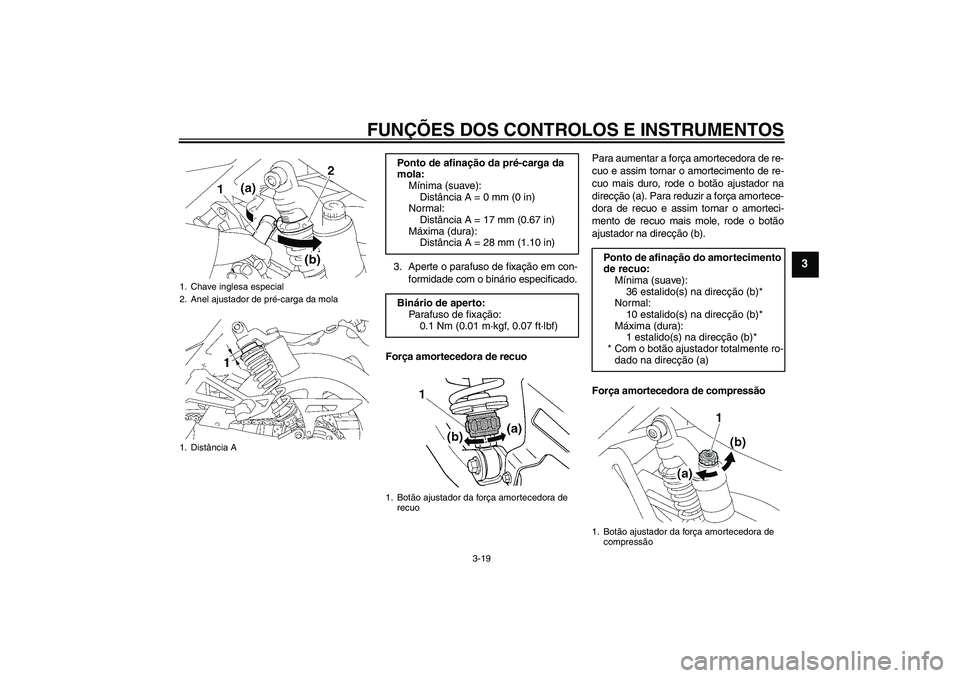

Page 33 of 92
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
3. Aperte o parafuso de fixação em con-
formidade com o binário especificado.
Força amortecedora de recuoPara aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador na
direcção (a). Para reduzir a força amortece-
dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o botão
ajustador na direcção (b).
Força amortecedora de compressão
1. Chave inglesa especial
2. Anel ajustador de pré-carga da mola
1. Distância A
Ponto de afinação da pré-carga da
mola:
Mínima (suave):
Distância A = 0 mm (0 in)
Normal:
Distância A = 17 mm (0.67 in)
Máxima (dura):
Distância A = 28 mm (1.10 in)
Binário de aperto:
Parafuso de fixação:
0.1 Nm (0.01 m·kgf, 0.07 ft·lbf)
1. Botão ajustador da força amortecedora de
recuo
Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
36 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o botão ajustador totalmente ro-
dado na direcção (a)
1. Botão ajustador da força amortecedora de
compressão
U5WMP4P0.book Page 19 Wednesday, July 11, 2007 10:53 AM

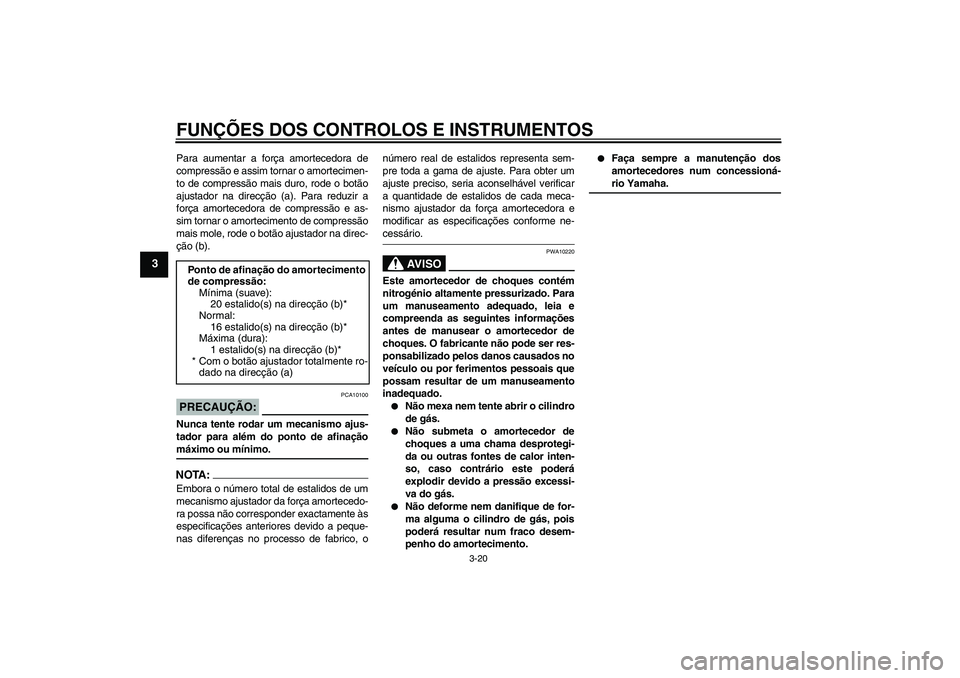

Page 34 of 92
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o botão
ajustador na direcção (a). Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressão
mais mole, rode o botão ajustador na direc-
ção (b).PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.NOTA:Embora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, onúmero real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
AV I S O
PWA10220
Este amortecedor de choques contém
nitrogénio altamente pressurizado. Para
um manuseamento adequado, leia e
compreenda as seguintes informações
antes de manusear o amortecedor de
choques. O fabricante não pode ser res-
ponsabilizado pelos danos causados no
veículo ou por ferimentos pessoais que
possam resultar de um manuseamento
inadequado.
Não mexa nem tente abrir o cilindro
de gás.
Não submeta o amortecedor de
choques a uma chama desprotegi-
da ou outras fontes de calor inten-
so, caso contrário este poderá
explodir devido a pressão excessi-
va do gás.
Não deforme nem danifique de for-
ma alguma o cilindro de gás, pois
poderá resultar num fraco desem-
penho do amortecimento.
Faça sempre a manutenção dos
amortecedores num concessioná-rio Yamaha.
Ponto de afinação do amortecimento
de compressão:
Mínima (suave):
20 estalido(s) na direcção (b)*
Normal:
16 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o botão ajustador totalmente ro-
dado na direcção (a)
U5WMP4P0.book Page 20 Wednesday, July 11, 2007 10:53 AM

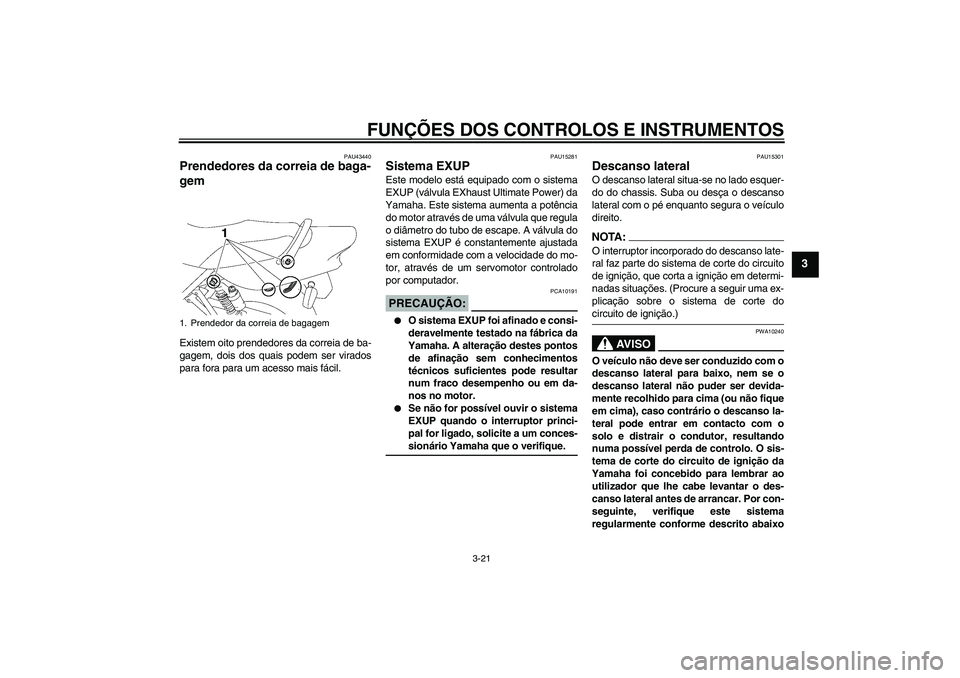

Page 35 of 92
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
PAU43440
Prendedores da correia de baga-
gem Existem oito prendedores da correia de ba-
gagem, dois dos quais podem ser virados
para fora para um acesso mais fácil.
PAU15281
Sistema EXUP Este modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que regula
o diâmetro do tubo de escape. A válvula do
sistema EXUP é constantemente ajustada
em conformidade com a velocidade do mo-
tor, através de um servomotor controlado
por computador.PRECAUÇÃO:
PCA10191
O sistema EXUP foi afinado e consi-
deravelmente testado na fábrica da
Yamaha. A alteração destes pontos
de afinação sem conhecimentos
técnicos suficientes pode resultar
num fraco desempenho ou em da-
nos no motor.
Se não for possível ouvir o sistema
EXUP quando o interruptor princi-
pal for ligado, solicite a um conces-sionário Yamaha que o verifique.
PAU15301
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTA:O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte docircuito de ignição.)
AV I S O
PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
1. Prendedor da correia de bagagem
U5WMP4P0.book Page 21 Wednesday, July 11, 2007 10:53 AM

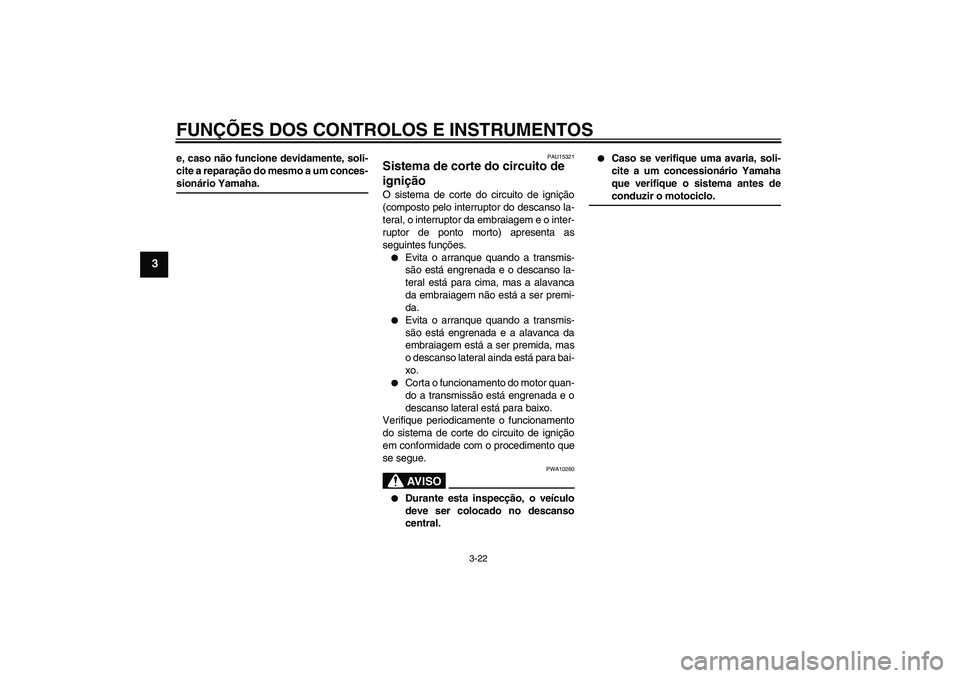

Page 36 of 92
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
e, caso não funcione devidamente, soli-
cite a reparação do mesmo a um conces-sionário Yamaha.
PAU15321
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.
Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para bai-
xo.
Corta o funcionamento do motor quan-
do a transmissão está engrenada e o
descanso lateral está para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.AV I S O
PWA10260
Durante esta inspecção, o veículo
deve ser colocado no descanso
central.
Caso se verifique uma avaria, soli-
cite a um concessionário Yamaha
que verifique o sistema antes deconduzir o motociclo.
U5WMP4P0.book Page 22 Wednesday, July 11, 2007 10:53 AM

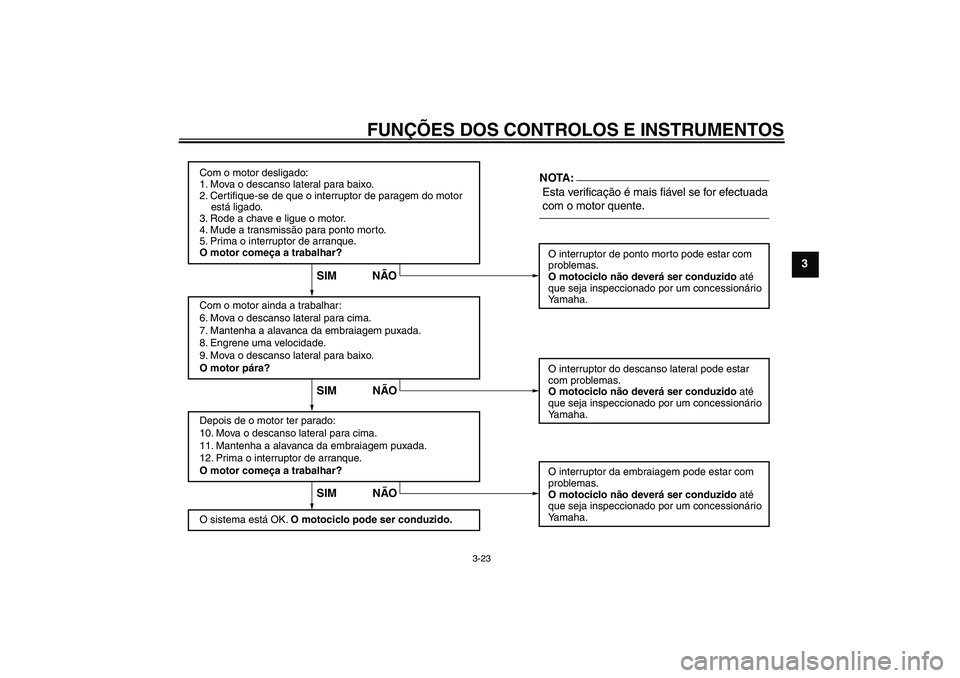

Page 37 of 92
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está ligado.
3. Rode a chave e ligue o motor.
4. Mude a transmissão para ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido.
Esta verificação é mais fiável se for efectuada
com o motor quente.O interruptor de ponto morto pode estar com
problemas.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode estar
com problemas.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor da embraiagem pode estar com
problemas.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
SIM NÃO SIM NÃO SIM NÃONOTA:
U5WMP4P0.book Page 23 Wednesday, July 11, 2007 10:53 AM
Page 38 of 92

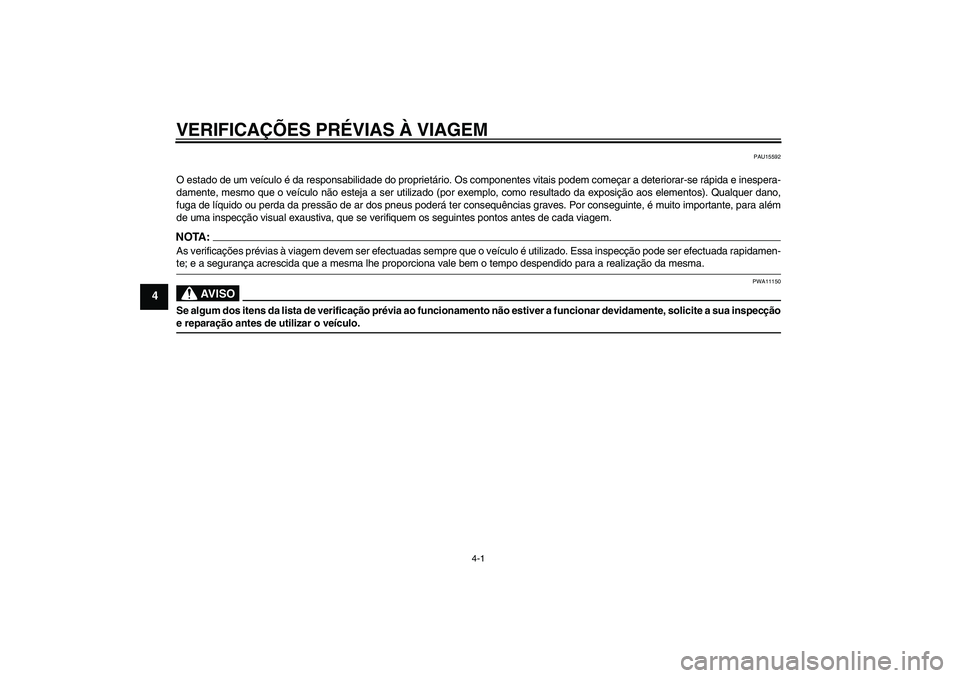

VERIFICAÇÕES PRÉVIAS À VIAGEM
4-1
4
PAU15592
O estado de um veículo é da responsabilidade do proprietário. Os componentes vitais podem começar a deteriorar-se rápida e inespera-
damente, mesmo que o veículo não esteja a ser utilizado (por exemplo, como resultado da exposição aos elementos). Qualquer dano,
fuga de líquido ou perda da pressão de ar dos pneus poderá ter consequências graves. Por conseguinte, é muito importante, para além
de uma inspecção visual exaustiva, que se verifiquem os seguintes pontos antes de cada viagem.NOTA:As verificações prévias à viagem devem ser efectuadas sempre que o veículo é utilizado. Essa inspecção pode ser efectuada rapidamen-te; e a segurança acrescida que a mesma lhe proporciona vale bem o tempo despendido para a realização da mesma.
AV I S O
PWA11150
Se algum dos itens da lista de verificação prévia ao funcionamento não estiver a funcionar devidamente, solicite a sua inspecçãoe reparação antes de utilizar o veículo.U5WMP4P0.book Page 1 Wednesday, July 11, 2007 10:53 AM
Page 39 of 92

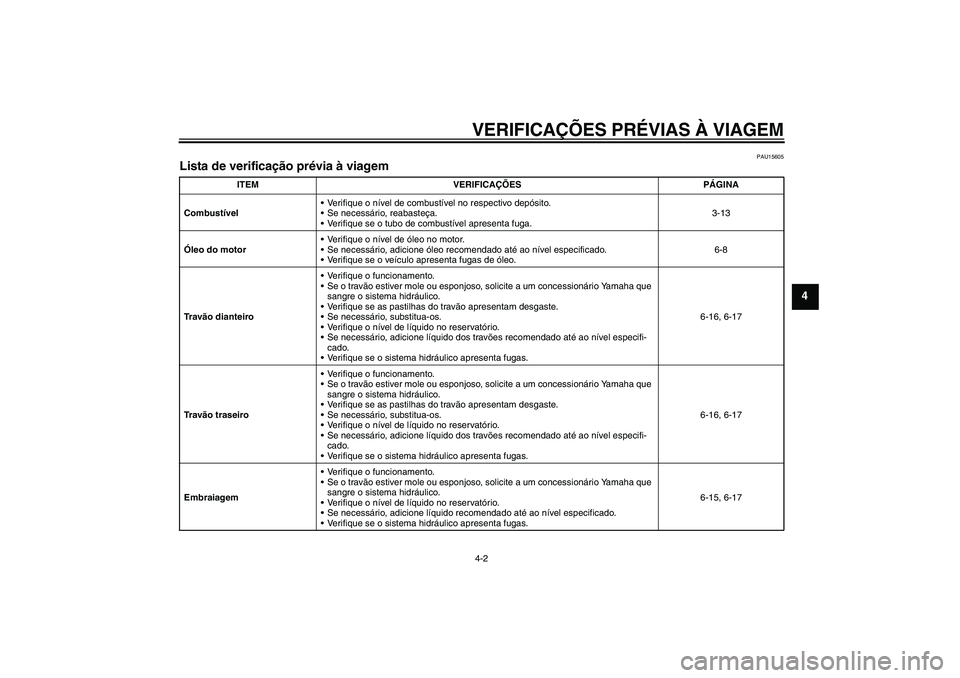

VERIFICAÇÕES PRÉVIAS À VIAGEM4-2
4
PAU15605
Lista de verificação prévia à viagem
ITEM VERIFICAÇÕES PÁGINA
CombustívelVerifique o nível de combustível no respectivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.3-13
Óleo do motorVerifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo.6-8
Tr a vão dianteiroVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas.6-16, 6-17
Tr a vão traseiroVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas.6-16, 6-17
EmbraiagemVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido recomendado até ao nível especificado.
Verifique se o sistema hidráulico apresenta fugas.6-15, 6-17
U5WMP4P0.book Page 2 Wednesday, July 11, 2007 10:53 AM
Page 40 of 92

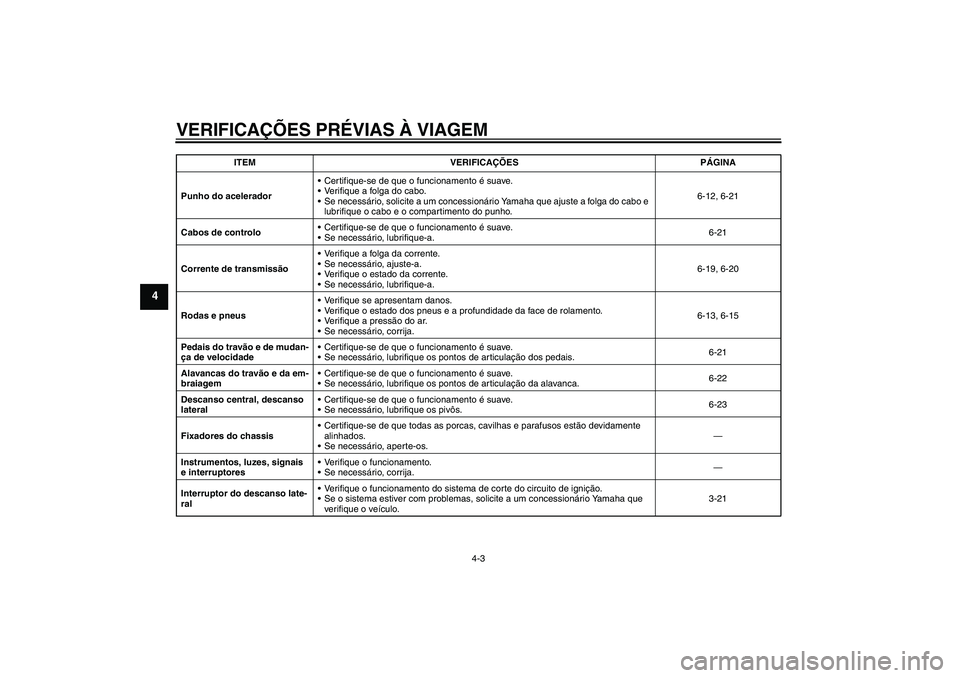

VERIFICAÇÕES PRÉVIAS À VIAGEM
4-3
4
Punho do aceleradorCertifique-se de que o funcionamento é suave.
Verifique a folga do cabo.
Se necessário, solicite a um concessionário Yamaha que ajuste a folga do cabo e
lubrifique o cabo e o compartimento do punho.6-12, 6-21
Cabos de controloCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique-a.6-21
Corrente de transmissãoVerifique a folga da corrente.
Se necessário, ajuste-a.
Verifique o estado da corrente.
Se necessário, lubrifique-a.6-19, 6-20
Rodas e pneusVerifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija.6-13, 6-15
Pedais do travão e de mudan-
ça de velocidadeCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação dos pedais.6-21
Alavancas do travão e da em-
braiagemCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação da alavanca.6-22
Descanso central, descanso
lateralCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pivôs.6-23
Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
Se necessário, aperte-os.—
Instrumentos, luzes, signais
e interruptoresVerifique o funcionamento.
Se necessário, corrija.—
Interruptor do descanso late-
ralVerifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema estiver com problemas, solicite a um concessionário Yamaha que
verifique o veículo.3-21 ITEM VERIFICAÇÕES PÁGINA
U5WMP4P0.book Page 3 Wednesday, July 11, 2007 10:53 AM
