YAMAHA XJR 1300 2007 Manuale duso (in Italian)

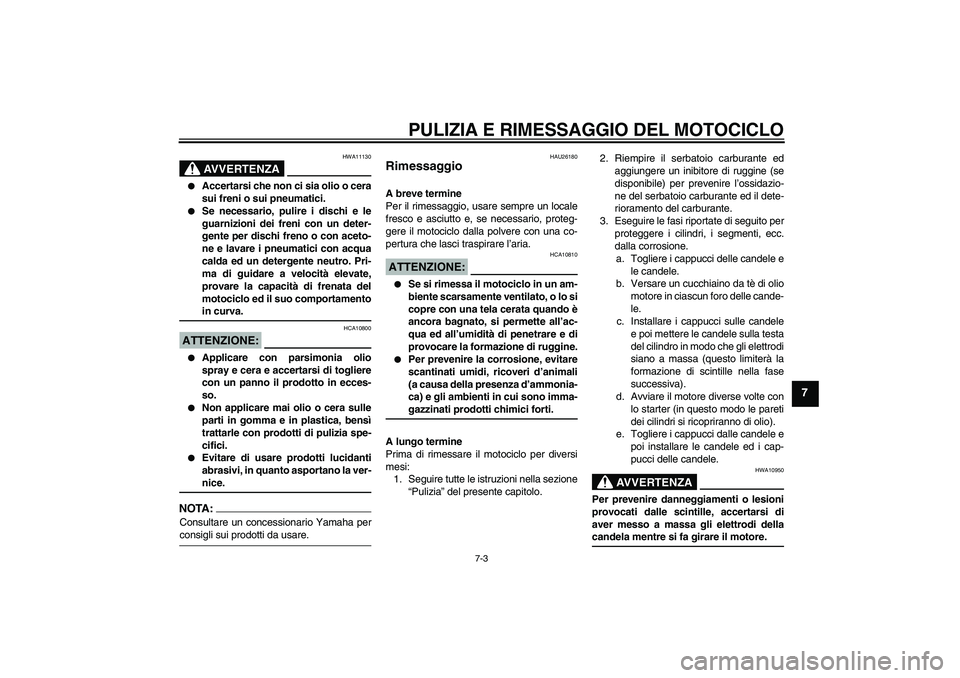

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
AVVERTENZA
HWA11130


Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.


Se necessario, pulire i dischi e le
guarnizioni dei freni con un deter-
gente per dischi freno o con aceto-
ne e lavare i pneumatici con acqua
calda ed un detergente neutro. Pri-
ma di guidare a velocità elevate,
provare la capacità di frenata del
motociclo ed il suo comportamentoin curva.
ATTENZIONE:
HCA10800


Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.


Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.


Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-nice.
NOTA:Consultare un concessionario Yamaha perconsigli sui prodotti da usare.
HAU26180
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.ATTENZIONE:
HCA10810


Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.2. Riempire il serbatoio carburante ed
aggiungere un inibitore di ruggine (se
disponibile) per prevenire l’ossidazio-
ne del serbatoio carburante ed il dete-
rioramento del carburante.
3. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci delle candele e
le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci sulle candele
e poi mettere le candele sulla testa
del cilindro in modo che gli elettrodi
siano a massa (questo limiterà la
formazione di scintille nella fase
successiva).
d. Avviare il motore diverse volte con
lo starter (in questo modo le pareti
dei cilindri si ricopriranno di olio).
e. Togliere i cappucci dalle candele e
poi installare le candele ed i cap-
pucci delle candele.
AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi dellacandela mentre si fa girare il motore.
U5WMH4H0.book Page 3 Tuesday, July 10, 2007 1:56 PM

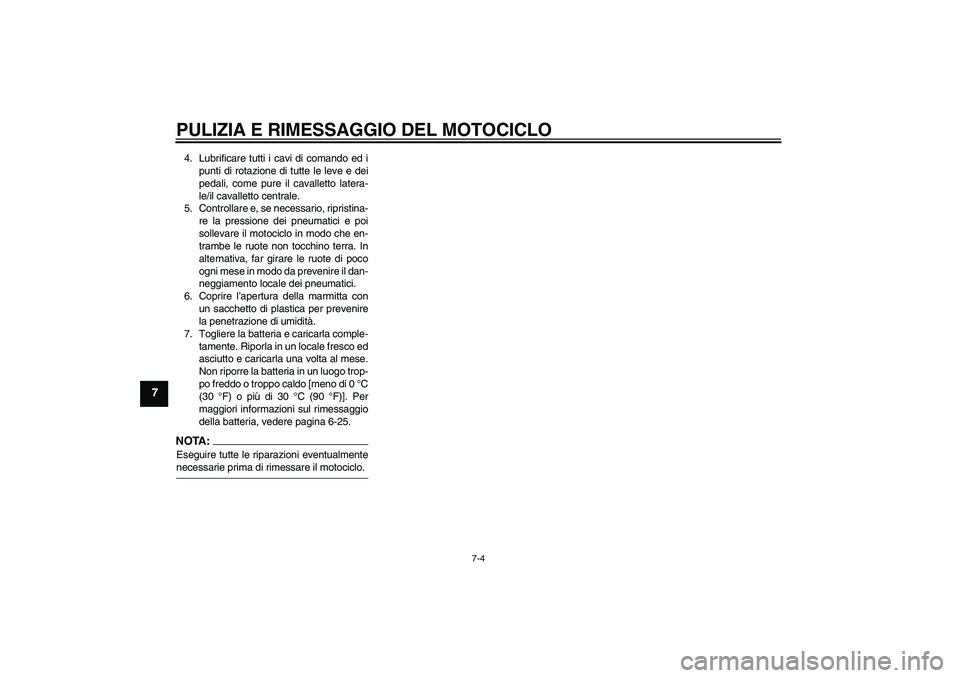

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
4. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto latera-
le/il cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione dei pneumatici e poi
sollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire l’apertura della marmitta con
un sacchetto di plastica per prevenire
la penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-25.NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.U5WMH4H0.book Page 4 Tuesday, July 10, 2007 1:56 PM

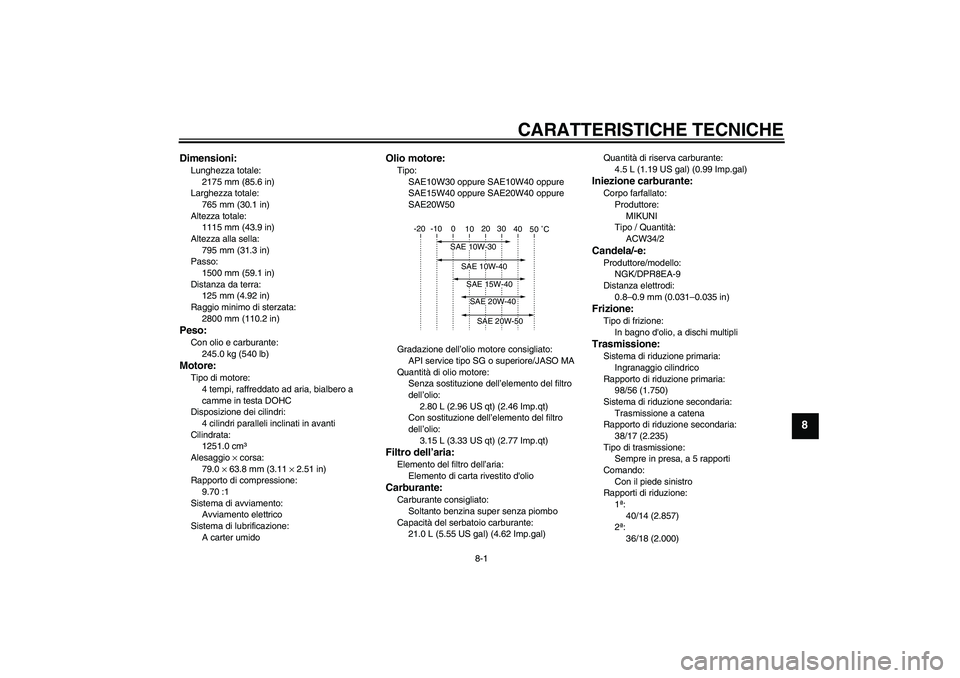

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2175 mm (85.6 in)
Larghezza totale:
765 mm (30.1 in)
Altezza totale:
1115 mm (43.9 in)
Altezza alla sella:
795 mm (31.3 in)
Passo:
1500 mm (59.1 in)
Distanza da terra:
125 mm (4.92 in)
Raggio minimo di sterzata:
2800 mm (110.2 in)Peso:Con olio e carburante:
245.0 kg (540 lb)Motore:Tipo di motore:
4 tempi, raffreddato ad aria, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
1251.0 cm³
Alesaggio × corsa:
79.0 × 63.8 mm (3.11 × 2.51 in)
Rapporto di compressione:
9.70 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
3.15 L (3.33 US qt) (2.77 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
21.0 L (5.55 US gal) (4.62 Imp.gal)Quantità di riserva carburante:
4.5 L (1.19 US gal) (0.99 Imp.gal)
Iniezione carburante:Corpo farfallato:
Produttore:
MIKUNI
Tipo / Quantità:
ACW34/2Candela/-e:Produttore/modello:
NGK/DPR8EA-9
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
98/56 (1.750)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
38/17 (2.235)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
40/14 (2.857)
2ª:
36/18 (2.000)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5WMH4H0.book Page 1 Tuesday, July 10, 2007 1:56 PM

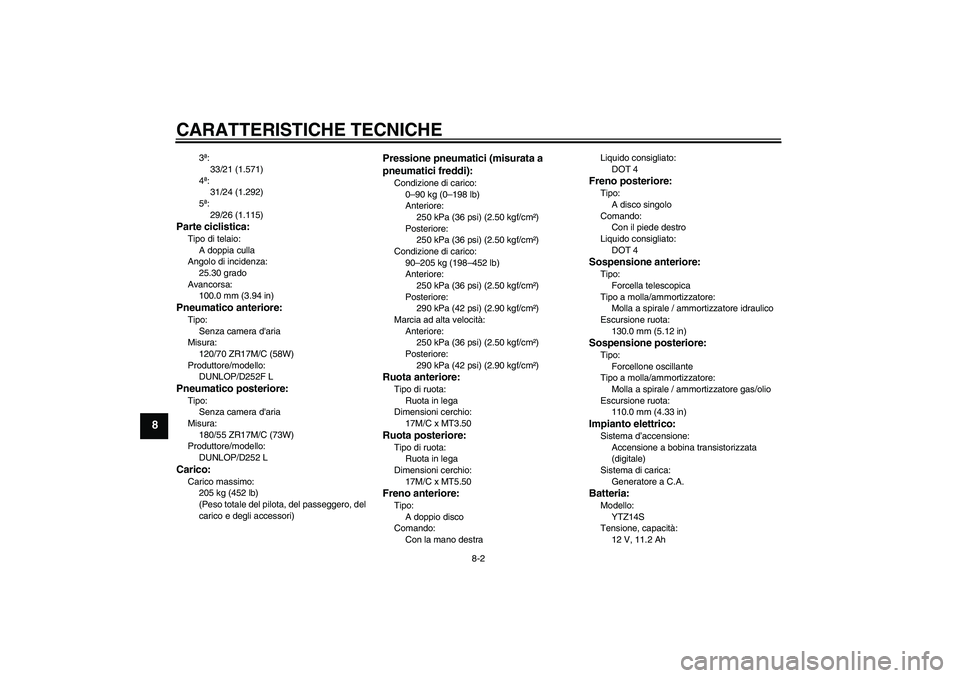

CARATTERISTICHE TECNICHE
8-2
8
3ª:
33/21 (1.571)
4ª:
31/24 (1.292)
5ª:
29/26 (1.115)
Parte ciclistica:Tipo di telaio:
A doppia culla
Angolo di incidenza:
25.30 grado
Avancorsa:
100.0 mm (3.94 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
DUNLOP/D252F LPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
180/55 ZR17M/C (73W)
Produttore/modello:
DUNLOP/D252 LCarico:Carico massimo:
205 kg (452 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Condizione di carico:
90–205 kg (198–452 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destraLiquido consigliato:
DOT 4
Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
130.0 mm (5.12 in)Sospensione posteriore:Tipo:
Forcellone oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
110.0 mm (4.33 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Generatore a C.A.Batteria:Modello:
YTZ14S
Tensione, capacità:
12 V, 11.2 Ah
U5WMH4H0.book Page 2 Tuesday, July 10, 2007 1:56 PM

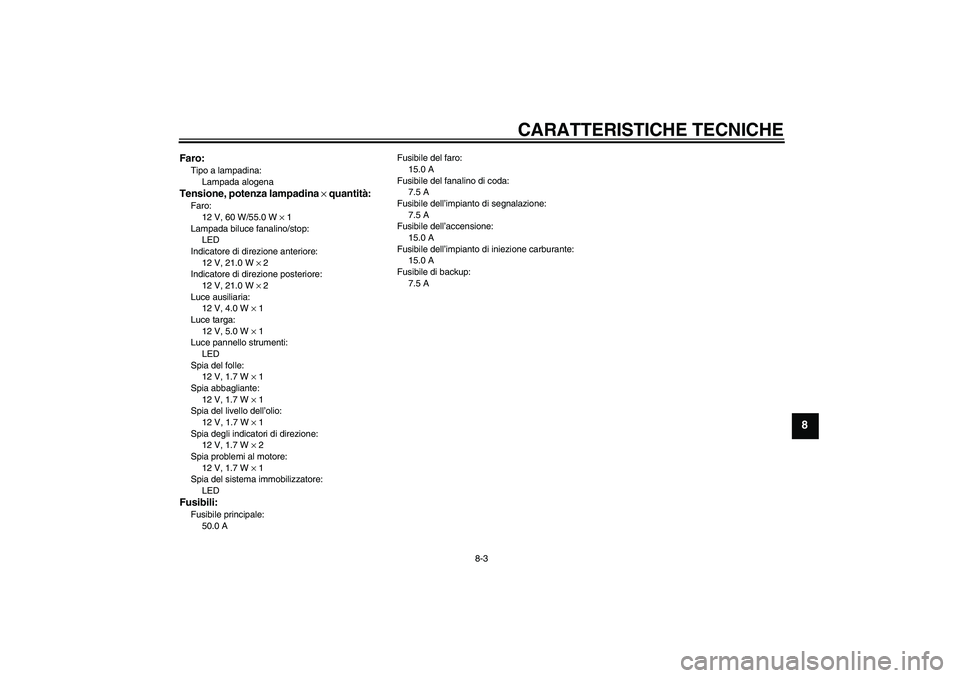

CARATTERISTICHE TECNICHE
8-3
8
Faro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55.0 W × 1
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 21.0 W × 2
Indicatore di direzione posteriore:
12 V, 21.0 W × 2
Luce ausiliaria:
12 V, 4.0 W × 1
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
12 V, 1.7 W × 1
Spia abbagliante:
12 V, 1.7 W × 1
Spia del livello dell’olio:
12 V, 1.7 W × 1
Spia degli indicatori di direzione:
12 V, 1.7 W × 2
Spia problemi al motore:
12 V, 1.7 W × 1
Spia del sistema immobilizzatore:
LEDFusibili:Fusibile principale:
50.0 AFusibile del faro:
15.0 A
Fusibile del fanalino di coda:
7.5 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione:
15.0 A
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile di backup:
7.5 A
U5WMH4H0.book Page 3 Tuesday, July 10, 2007 1:56 PM

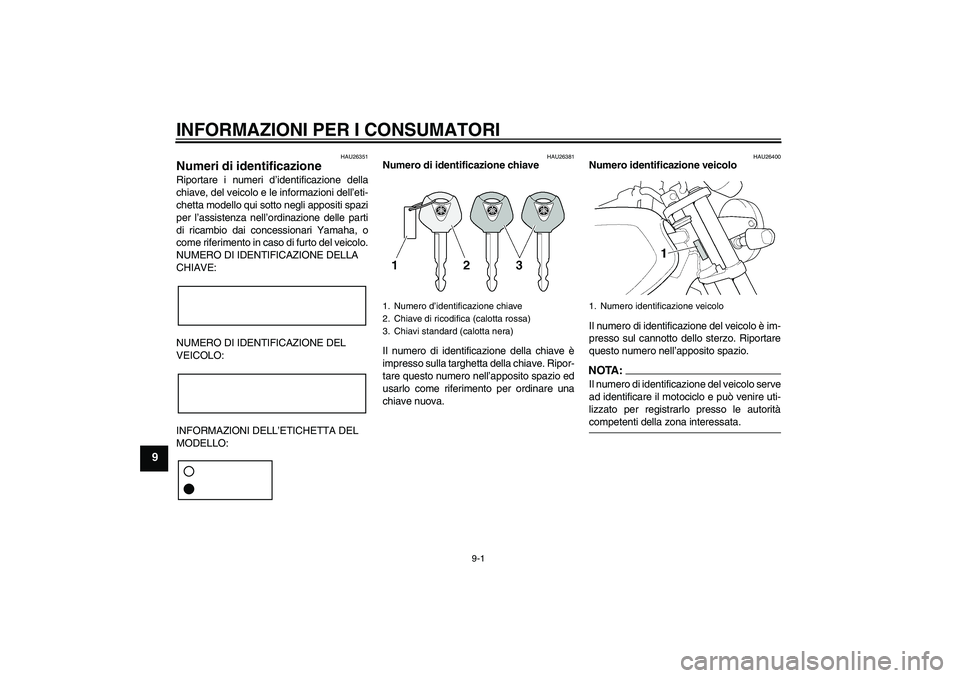

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U5WMH4H0.book Page 1 Tuesday, July 10, 2007 1:56 PM

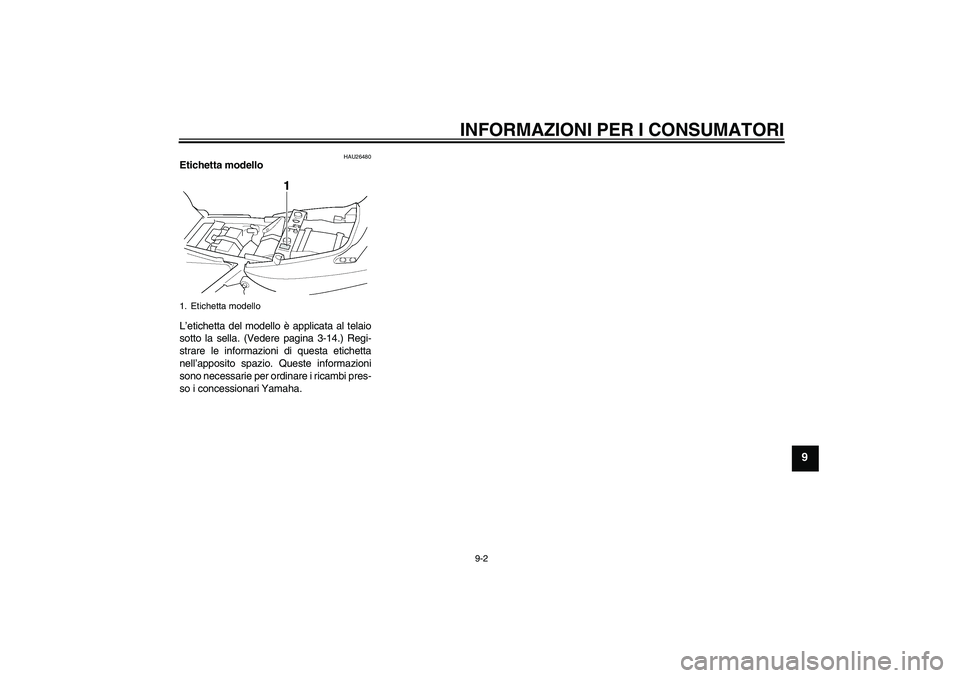

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26480
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-14.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.1. Etichetta modello
U5WMH4H0.book Page 2 Tuesday, July 10, 2007 1:56 PM

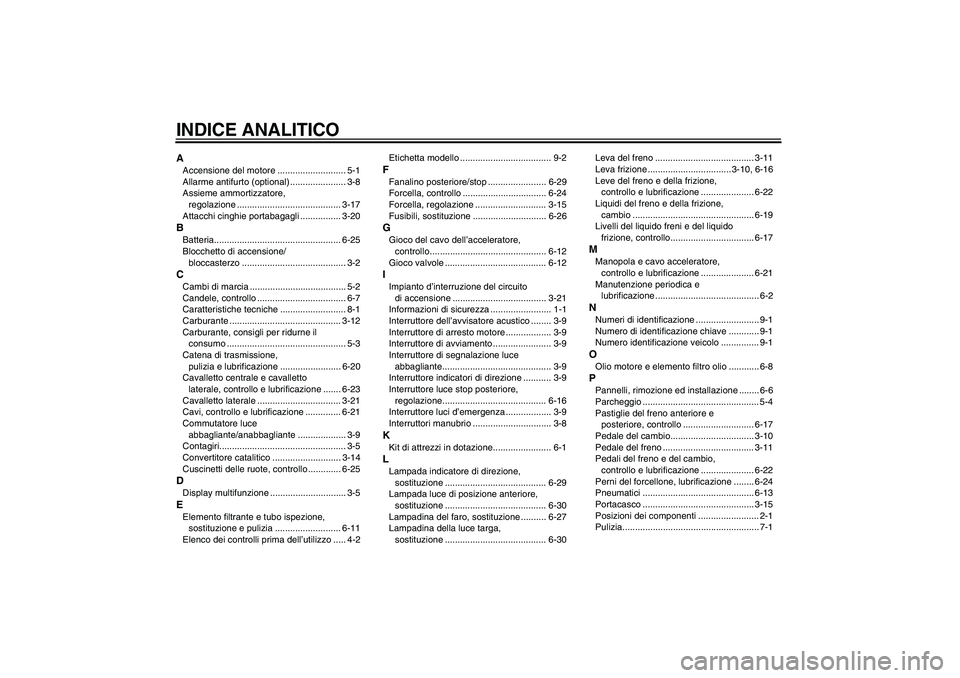

INDICE ANALITICOAAccensione del motore ........................... 5-1
Allarme antifurto (optional) ...................... 3-8
Assieme ammortizzatore,
regolazione ......................................... 3-17
Attacchi cinghie portabagagli ................ 3-20BBatteria.................................................. 6-25
Blocchetto di accensione/
bloccasterzo ......................................... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................... 6-7
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-12
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione,
pulizia e lubrificazione ........................ 6-20
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-23
Cavalletto laterale ................................. 3-21
Cavi, controllo e lubrificazione .............. 6-21
Commutatore luce
abbagliante/anabbagliante ................... 3-9
Contagiri.................................................. 3-5
Convertitore catalitico ........................... 3-14
Cuscinetti delle ruote, controllo ............. 6-25DDisplay multifunzione .............................. 3-5EElemento filtrante e tubo ispezione,
sostituzione e pulizia .......................... 6-11
Elenco dei controlli prima dell’utilizzo ..... 4-2Etichetta modello .................................... 9-2
FFanalino posteriore/stop ....................... 6-29
Forcella, controllo ................................. 6-24
Forcella, regolazione ............................ 3-15
Fusibili, sostituzione ............................. 6-26GGioco del cavo dell’acceleratore,
controllo.............................................. 6-12
Gioco valvole ........................................ 6-12IImpianto d’interruzione del circuito
di accensione ..................................... 3-21
Informazioni di sicurezza ........................ 1-1
Interruttore dell’avvisatore acustico ........ 3-9
Interruttore di arresto motore .................. 3-9
Interruttore di avviamento ....................... 3-9
Interruttore di segnalazione luce
abbagliante........................................... 3-9
Interruttore indicatori di direzione ........... 3-9
Interruttore luce stop posteriore,
regolazione......................................... 6-16
Interruttore luci d’emergenza .................. 3-9
Interruttori manubrio ............................... 3-8KKit di attrezzi in dotazione....................... 6-1LLampada indicatore di direzione,
sostituzione ........................................ 6-29
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-30
Lampadina del faro, sostituzione .......... 6-27
Lampadina della luce targa,
sostituzione ........................................ 6-30Leva del freno ....................................... 3-11
Leva frizione ................................. 3-10, 6-16
Leve del freno e della frizione,
controllo e lubrificazione ..................... 6-22
Liquidi del freno e della frizione,
cambio ................................................ 6-19
Livelli del liquido freni e del liquido
frizione, controllo................................. 6-17
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-21
Manutenzione periodica e
lubrificazione ......................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e elemento filtro olio ............ 6-8PPannelli, rimozione ed installazione ........ 6-6
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-17
Pedale del cambio................................. 3-10
Pedale del freno .................................... 3-11
Pedali del freno e del cambio,
controllo e lubrificazione ..................... 6-22
Perni del forcellone, lubrificazione ........ 6-24
Pneumatici ............................................ 6-13
Portacasco ............................................ 3-15
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1
U5WMH4H0.book Page 1 Tuesday, July 10, 2007 1:56 PM

INDICE ANALITICO
RRicerca ed eliminazione guasti ............. 6-34
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruota (anteriore) .................................. 6-31
Ruota (posteriore)................................. 6-32
Ruote .................................................... 6-15SSella...................................................... 3-14
Sistema immobilizzatore ......................... 3-1
Sistema valvola EXUP.......................... 3-20
Spia d’avvertimento livello olio ............... 3-4
Spia d’avvertimento problemi
al motore .............................................. 3-4
Spia immobilizer ..................................... 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-25TTabella di ricerca ed eliminazione
guasti .................................................. 6-35
Tachimetro.............................................. 3-4
Tappo serbatoio carburante ................. 3-12
Tensione della catena di
trasmissione ....................................... 6-19
Tubetto sfiato serbatoio carburante ...... 3-13VVano portaoggetti ................................. 3-15
Verniciatura opaca,
prestare attenzione............................... 7-1
U5WMH4H0.book Page 2 Tuesday, July 10, 2007 1:56 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
