immobilizer YAMAHA XJR 1300 2009 Manuale duso (in Italian)

HAU26945
Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompa-
gnare il veicolo se viene venduto.
DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
DICHIARAZIONE DI CONFORMITÀ
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Giappone
Direttore generale divisione controllo qualità
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Versione fino alla norma da EN60950 a EN60950-1
Per modificare il nome dell’azienda
27 febbr. 20061 marzo 2007
2
3 Cronologia revisioni
N. Indice Data
Per modificare il contatto e riunire i tipi di designazione.
9 giugno 2005
Date of issue: 1 Aug. 2002
Data di emissione: 1 agosto 2002
Place of issue: Shizuoka, Japan
Luogo di emissione: Shizuoka, Giappone
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
Direttiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Direttiva sui veicoli a due o tre ruote (97/24/CE: capitolo 8, EMC) è conforme con le seguenti norme o documenti:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Tipo di equipaggiamento: IMMOBILIZZATORE
Definizione tipo: 5SL-00 Dichiariamo con la presente che il prodotto:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Azienda: YAMAHA MOTOR ELECTRONICS CO., LTD.Indirizzo: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 GiapponeNoi
U5WMH6H0.book Page 1 Tuesday, August 19, 2008 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10974
Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)


due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi


un transponder (installato nella chiave
di ricodifica)


la centralina dell’immobilizzatore


un’ECU (unità di controllo elettronico)


una spia immobilizer (Vedere pagina
3-3.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11821


NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.


Non immergere in acqua nessuna
delle chiavi.


Non esporre nessuna delle chiavi a
temperature eccessivamente alte.


Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).


Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.


Non appoggiare oggetti pesanti su
una delle chiavi.


Non molare o modificare la forma di
nessuna delle chiavi.


Non disassemblare la parte di pla-
stica di nessuna delle chiavi.


Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.


Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.


Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
U5WMH6H0.book Page 1 Tuesday, August 19, 2008 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3

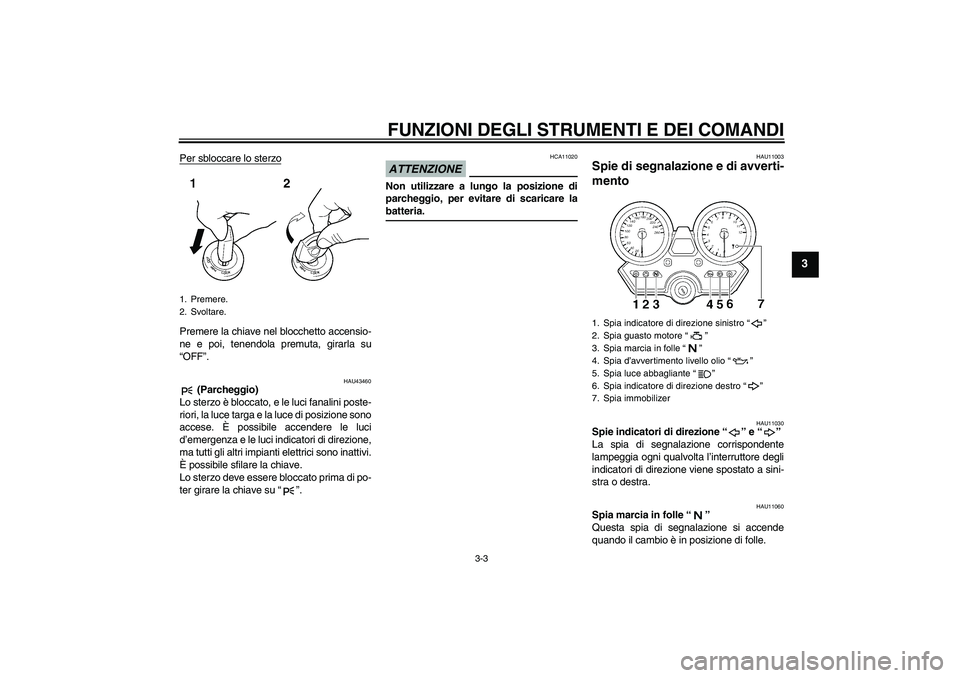

Per sbloccare lo sterzoPremere la chiave nel blocchetto accensio-
ne e poi, tenendola premuta, girarla su
“OFF”.
HAU43460
(Parcheggio)
Lo sterzo è bloccato, e le luci fanalini poste-
riori, la luce targa e la luce di posizione sono
accese. È possibile accendere le luci
d’emergenza e le luci indicatori di direzione,
ma tutti gli altri impianti elettrici sono inattivi.
È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su“”.
ATTENZIONE
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare labatteria.
HAU11003
Spie di segnalazione e di avverti-
mento
HAU11030
Spie indicatori di direzione“” e“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11060
Spia marcia in folle“”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
1. Premere.
2. Svoltare.
1. Spia indicatore di direzione sinistro“”
2. Spia guasto motore“”
3. Spia marcia in folle“”
4. Spia d’avvertimento livello olio“”
5. Spia luce abbagliante“”
6. Spia indicatore di direzione destro“”
7. Spia immobilizer
U5WMH6H0.book Page 3 Tuesday, August 19, 2008 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3

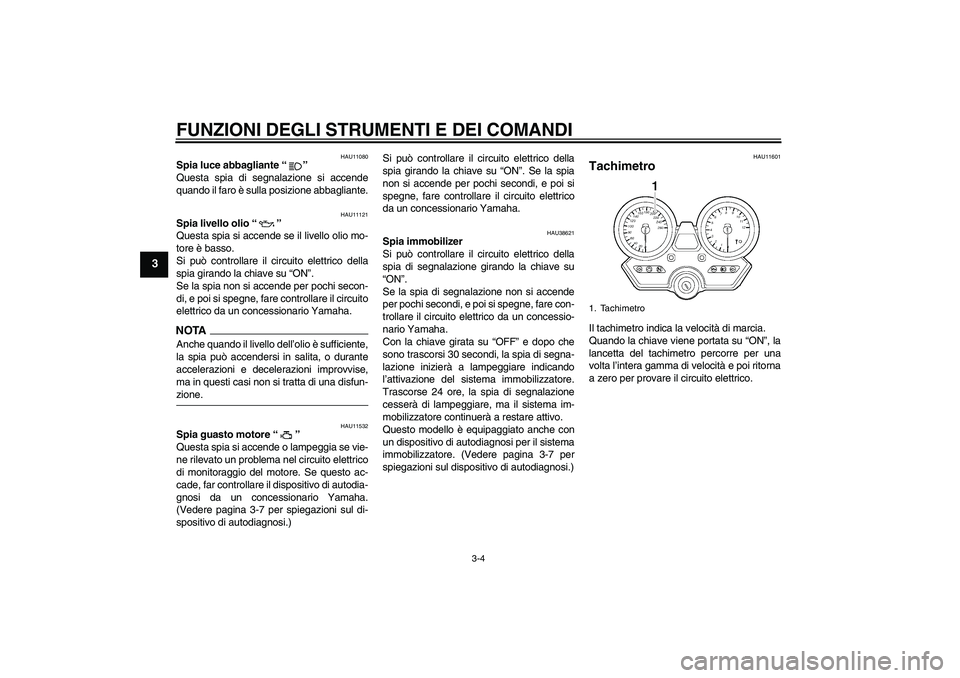

HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11121
Spia livello olio“”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.NOTA
Anche quando il livello dell’olio è sufficiente,
la spia può accendersi in salita, o durante
accelerazioni e decelerazioni improvvise,
ma in questi casi non si tratta di una disfun-zione.
HAU11532
Spia guasto motore“”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
(Vedere pagina 3-7 per spiegazioni sul di-
spositivo di autodiagnosi.)Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU38621
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. (Vedere pagina 3-7 per
spiegazioni sul dispositivo di autodiagnosi.)
HAU11601
Tachimetro Il tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.1. Tachimetro
U5WMH6H0.book Page 4 Tuesday, August 19, 2008 9:40 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15951
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10271
La mancanza di pratica con i comandi
può comportare la perdita del controllo,con possibilità di incidenti o infortuni.
HAU45310
NOTAQuesto modello è equipaggiato con un sen-
sore dell’angolo di inclinazione per arresta-
re il motore in caso di ribaltamento. Per
avviare il motore dopo un ribaltamento, ri-
cordarsi di girare il blocchetto accensione
su “OFF” e poi su “ON”. Se non lo si fa, si
impedisce al motore di avviarsi nonostante
il motore inizi a girare quando si preme l’in-terruttore avviamento.
HAU32954
Accensione del motore Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:

La trasmissione è in posizione di folle.


La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-22 per maggiori infor-
mazioni.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia
su“”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.

Spia livello olio


Spia guasto motore


Spia immobilizer
ATTENZIONE
HCA11831
Se una spia d’avvertimento o di segnala-
zione non si spegne, vedere pagina 3-3
per il controllo del circuito della spiad’avvertimento o di segnalazione.
2. Mettere la trasmissione in posizione di
folle. (Vedere pagina 5-2.) La spia
marcia in folle dovrebbe accendersi. In
U5WMH6H0.book Page 1 Tuesday, August 19, 2008 9:40 AM

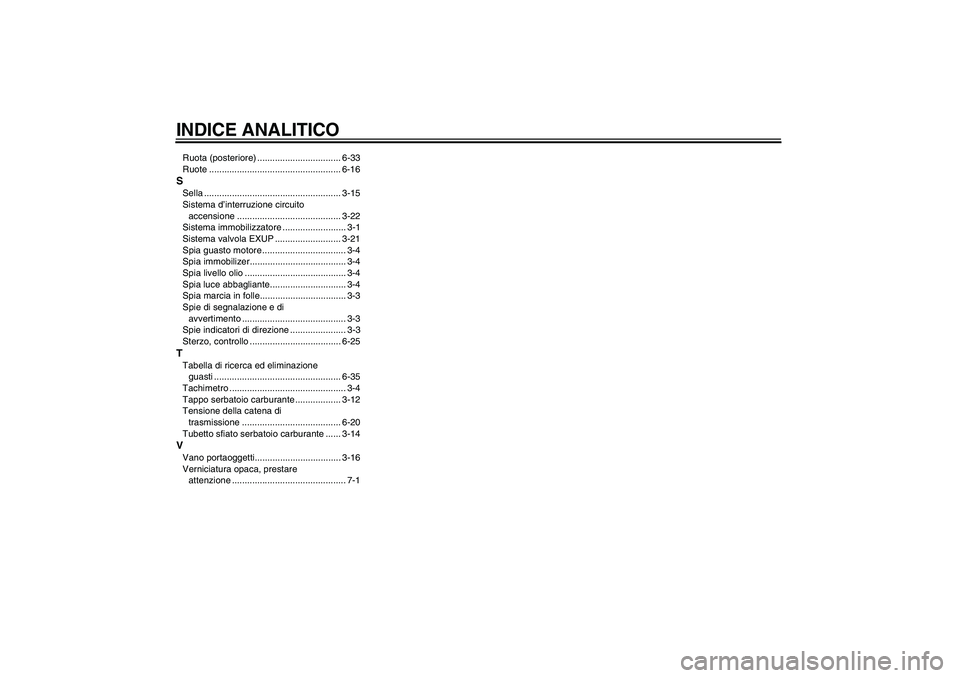

INDICE ANALITICORuota (posteriore) ................................. 6-33
Ruote .................................................... 6-16SSella ...................................................... 3-15
Sistema d’interruzione circuito
accensione ......................................... 3-22
Sistema immobilizzatore ......................... 3-1
Sistema valvola EXUP .......................... 3-21
Spia guasto motore ................................. 3-4
Spia immobilizer...................................... 3-4
Spia livello olio ........................................ 3-4
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-3
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione ...................... 3-3
Sterzo, controllo .................................... 6-25TTabella di ricerca ed eliminazione
guasti .................................................. 6-35
Tachimetro .............................................. 3-4
Tappo serbatoio carburante .................. 3-12
Tensione della catena di
trasmissione ....................................... 6-20
Tubetto sfiato serbatoio carburante ...... 3-14VVano portaoggetti.................................. 3-16
Verniciatura opaca, prestare
attenzione ............................................. 7-1
