PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6


Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.


Gloednieuwe banden bieden op
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.


Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.


Pas de bandspanning steeds aan
volgens de rijomstandigheden.
DAU21960

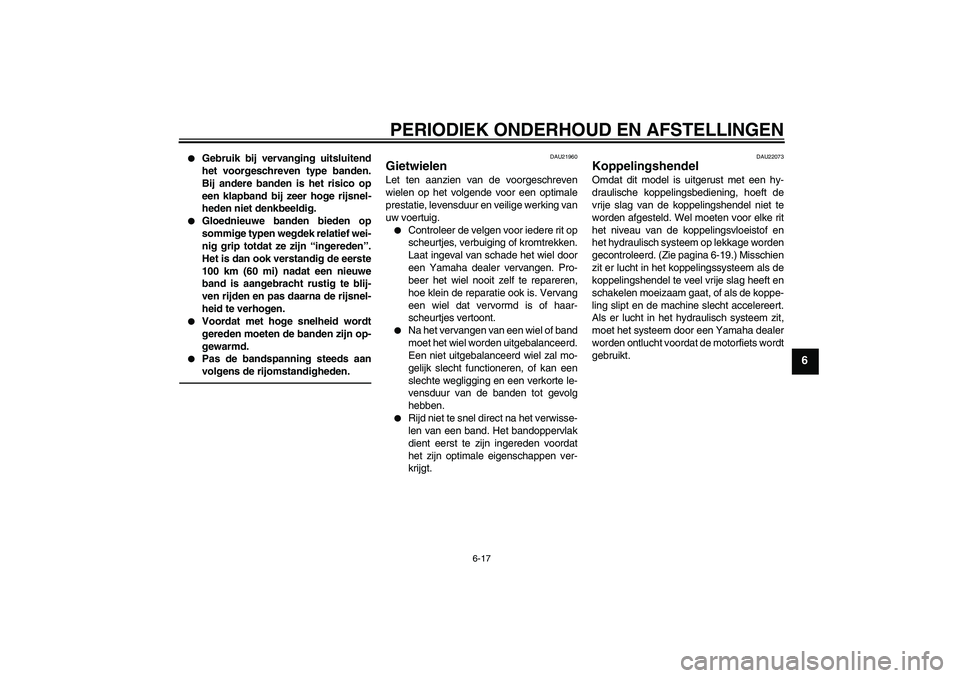

Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.

Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren, of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.


Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU22073
Koppelingshendel Omdat dit model is uitgerust met een hy-
draulische koppelingsbediening, hoeft de
vrije slag van de koppelingshendel niet te
worden afgesteld. Wel moeten voor elke rit
het niveau van de koppelingsvloeistof en
het hydraulisch systeem op lekkage worden
gecontroleerd. (Zie pagina 6-19.) Misschien
zit er lucht in het koppelingssysteem als de
koppelingshendel te veel vrije slag heeft en
schakelen moeizaam gaat, of als de koppe-
ling slipt en de machine slecht accelereert.
Als er lucht in het hydraulisch systeem zit,
moet het systeem door een Yamaha dealer
worden ontlucht voordat de motorfiets wordt
gebruikt.
U5WMD7D0.book Page 17 Wednesday, November 11, 2009 2:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
DAU37913

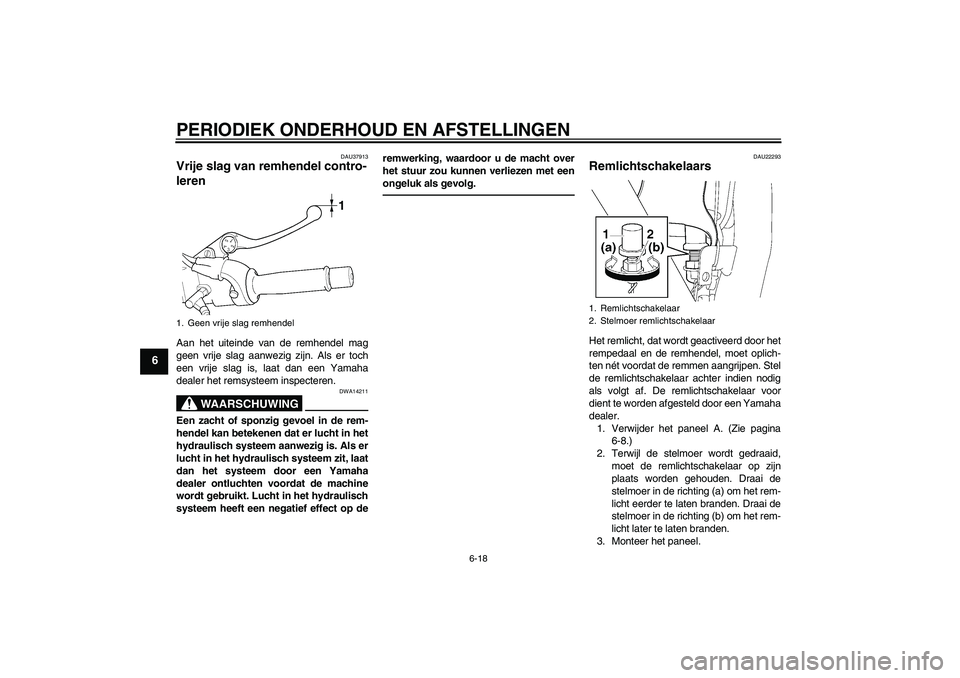

Vrije slag van remhendel contro-
leren Aan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha
dealer het remsysteem inspecteren.
WAARSCHUWING
DWA14211
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha
dealer ontluchten voordat de machine
wordt gebruikt. Lucht in het hydraulisch
systeem heeft een negatief effect op deremwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
DAU22293
Remlichtschakelaars Het remlicht, dat wordt geactiveerd door het
rempedaal en de remhendel, moet oplich-
ten nét voordat de remmen aangrijpen. Stel
de remlichtschakelaar achter indien nodig
als volgt af. De remlichtschakelaar voor
dient te worden afgesteld door een Yamaha
dealer.
1. Verwijder het paneel A. (Zie pagina
6-8.)
2. Terwijl de stelmoer wordt gedraaid,
moet de remlichtschakelaar op zijn
plaats worden gehouden. Draai de
stelmoer in de richting (a) om het rem-
licht eerder te laten branden. Draai de
stelmoer in de richting (b) om het rem-
licht later te laten branden.
3. Monteer het paneel.
1. Geen vrije slag remhendel
1
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
U5WMD7D0.book Page 18 Wednesday, November 11, 2009 2:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU22321

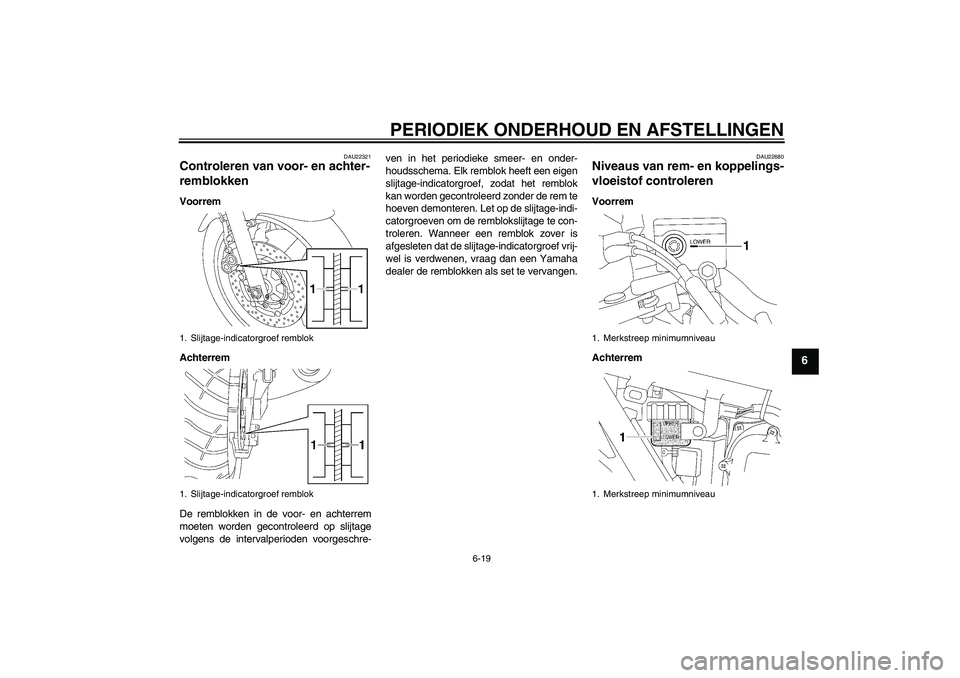

Controleren van voor- en achter-
remblokken Voorrem
Achterrem
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-ven in het periodieke smeer- en onder-
houdsschema. Elk remblok heeft een eigen
slijtage-indicatorgroef, zodat het remblok
kan worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-indi-
catorgroeven om de remblokslijtage te con-
troleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroef vrij-
wel is verdwenen, vraag dan een Yamaha
dealer de remblokken als set te vervangen.
DAU22680
Niveaus van rem- en koppelings-
vloeistof controleren Voorrem
Achterrem
1. Slijtage-indicatorgroef remblok
1. Slijtage-indicatorgroef remblok
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1
U5WMD7D0.book Page 19 Wednesday, November 11, 2009 2:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
Koppeling
Bij een tekort aan remvloeistof kan lucht de
rem- of koppelingsystemen binnendringen,
waarna deze mogelijk minder effectief zul-
len werken.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.OPMERKINGHet remvloeistofreservoir voor de achter-
rem bevindt zich achter paneel A. (Zie pagi-
na 6-8.)
Neem de volgende voorzorgsmaatregelen
in acht:

Bij het controleren van het vloeistofni-
veau moet het bovenvlak van het rem-
of koppelingvloeistofreservoir horizon-
taal staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte werking van
rem of koppeling teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
werking van rem of koppeling ver-
slechteren.


Als het vloeistofniveau te ver daalt,
raakt het vloeistofmembraan vervormd
door de toenemende onderdruk.
Breng het membraan terug in de oor-
spronkelijke vorm alvorens aan te
brengen in het reservoir voor rem- of
koppelingsvloeistof.


Pas op en zorg dat tijdens bijvullen
geen water het reservoir voor rem- of
koppelingsvloeistof kan binnendrin-gen. Water zal het kookpunt van de
remvloeistof aanzienlijk verlagen zo-
dat dampbelvorming kan optreden.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
1. Merkstreep minimumniveau
1
Voorgeschreven rem- en koppe-
lingsvloeistof:
DOT 4 remvloeistof
U5WMD7D0.book Page 20 Wednesday, November 11, 2009 2:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
DAU22751
Rem- en koppelingsvloeistof ver-
versen Vraag een Yamaha dealer de remvloeistof
en de koppelingsvloeistof te verversen vol-
gens de intervalperioden voorgeschreven
onder OPMERKING bij het periodieke
smeer- en onderhoudsschema. Laat bo-
vendien de oliekeerringen van de hoofd-
remcilinder en de koppelingshoofdcilinder,
de remklauwen en de rem- en koppelings-
slangen vervangen volgens de hierna ver-
melde intervalperioden of wanneer ze
lekken of zijn beschadigd.

Vloeistofafdichtingen: Vervang elke
twee jaar.


Rem- en koppelingsslangen: Vervang
elke vier jaar.
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22793
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de middenbok.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel enkele malen
rond en zoek de stand waarin de ket-
ting het meest strak staat.
4. Meet de spanning van de aandrijfket-
ting zoals getoond.5. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU34315
Om de spanning van de aandrijfketting
af te stellen
1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug.
2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken. LET
OP: Een onjuiste kettingspanning
leidt tot overbelasting van de motor
en andere essentiëIe onderdelen
van de machine en kan resulteren in
overslaan of breken van de ketting.
Houd om dit te voorkomen de ket-
tingspanning binnen de gespecifi-
ceerde waarden.
[DCA10571]
OPMERKINGGebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug om zeker te zijn dat beide
kettingspanners dezelfde positie hebben.
1. Spanning aandrijfketting
Spanning aandrijfketting:
20.0–30.0 mm (0.79–1.18 in)
1
U5WMD7D0.book Page 21 Wednesday, November 11, 2009 2:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
3. Trek de asmoer en daarna de borg-
moeren aan met de voorgeschreven
aanhaalmomenten.
DAU23025

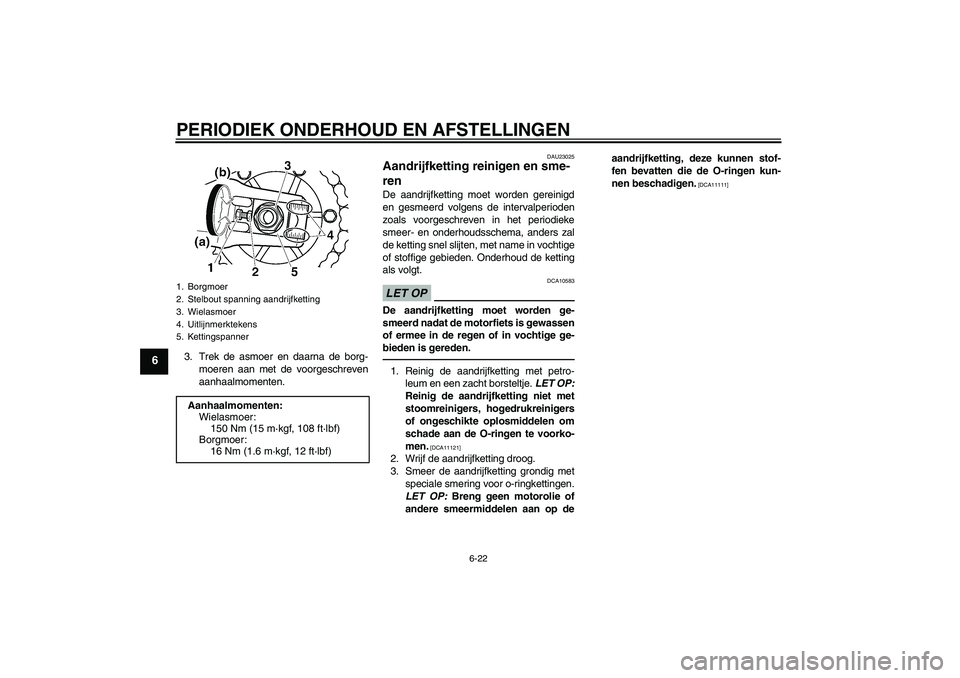

Aandrijfketting reinigen en sme-
ren De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10583
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-
bieden is gereden.1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje. LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11121]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettingen.
LET OP: Breng geen motorolie of
andere smeermiddelen aan op deaandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11111]
1. Borgmoer
2. Stelbout spanning aandrijfketting
3. Wielasmoer
4. Uitlijnmerktekens
5. KettingspannerAanhaalmomenten:
Wielasmoer:
150 Nm (15 m·kgf, 108 ft·lbf)
Borgmoer:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U5WMD7D0.book Page 22 Wednesday, November 11, 2009 2:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
DAU23101

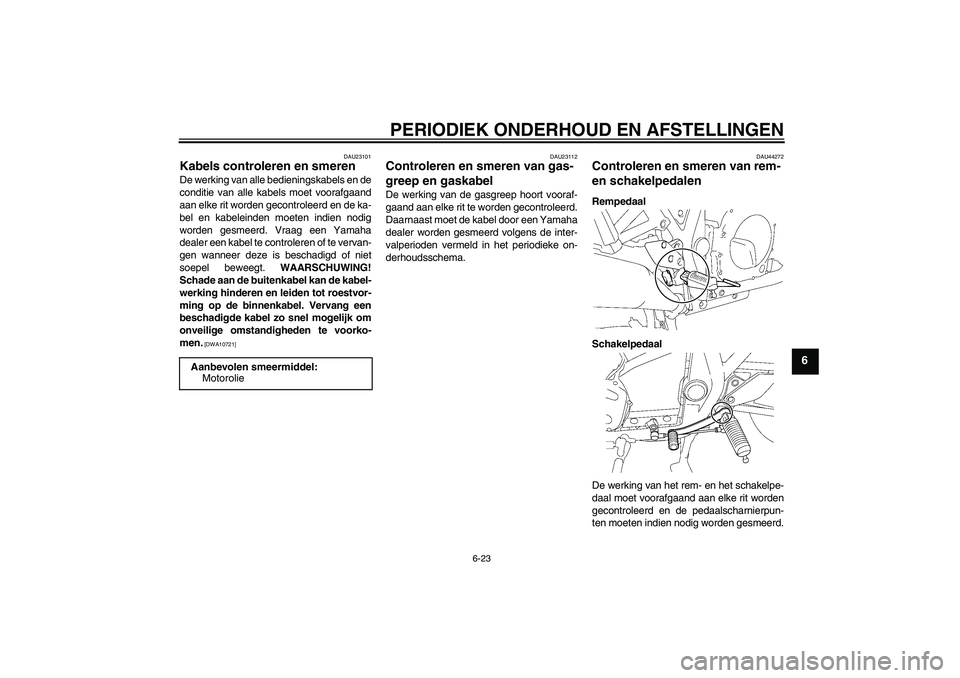

Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]DAU23112
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
DAU44272
Controleren en smeren van rem-
en schakelpedalen Rempedaal
Schakelpedaal
De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd. Aanbevolen smeermiddel:
Motorolie
U5WMD7D0.book Page 23 Wednesday, November 11, 2009 2:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
DAU43600

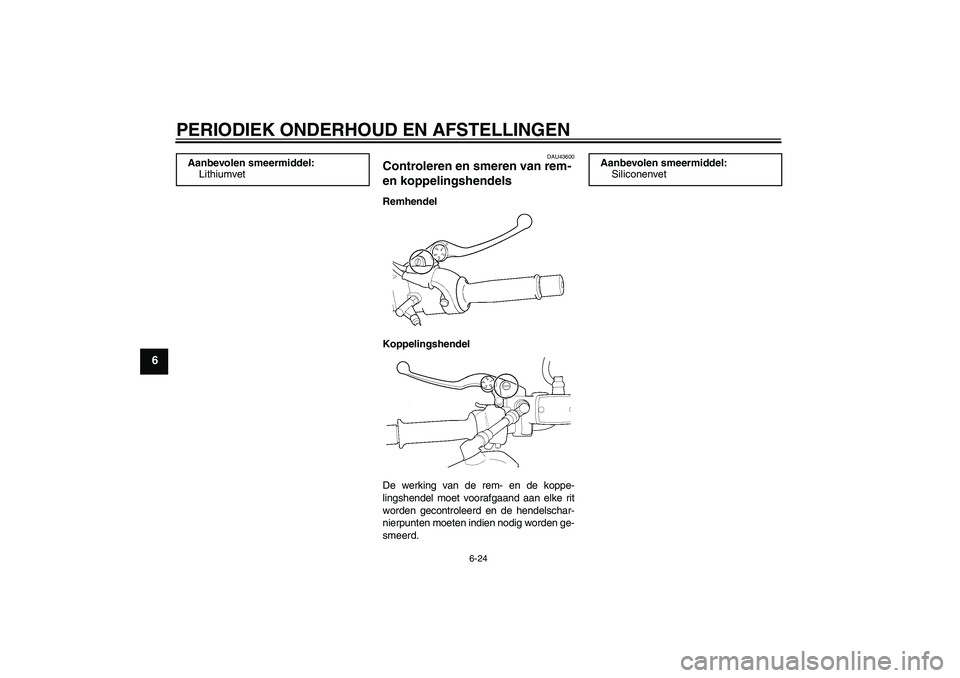

Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd. Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Siliconenvet
U5WMD7D0.book Page 24 Wednesday, November 11, 2009 2:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
DAU23213

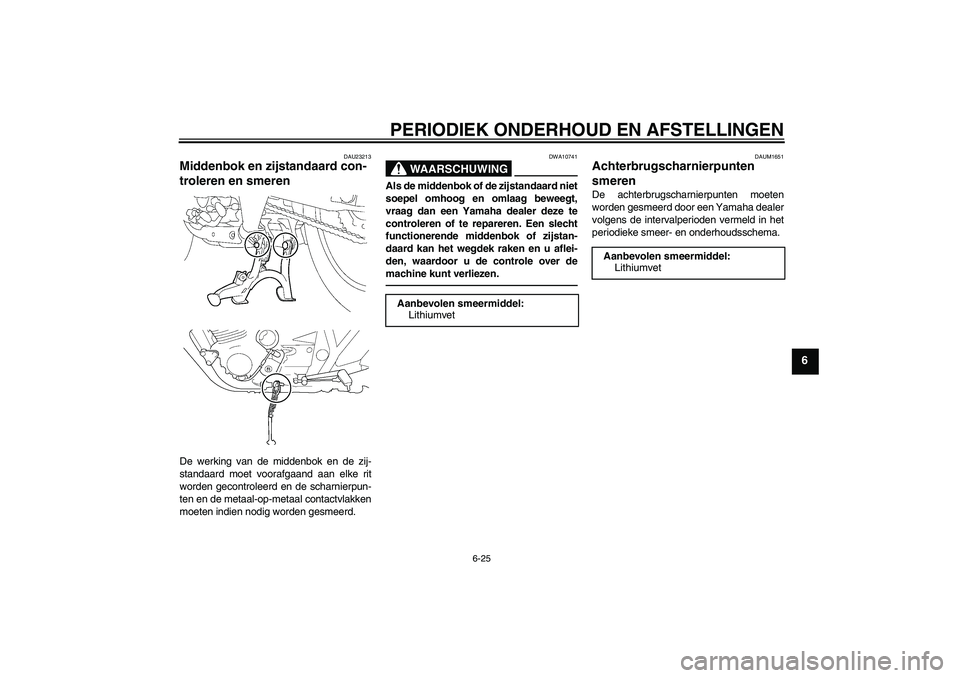

Middenbok en zijstandaard con-
troleren en smeren De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10741
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over de
machine kunt verliezen.
DAUM1651
Achterbrugscharnierpunten
smeren De achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
U5WMD7D0.book Page 25 Wednesday, November 11, 2009 2:52 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
DAU23272

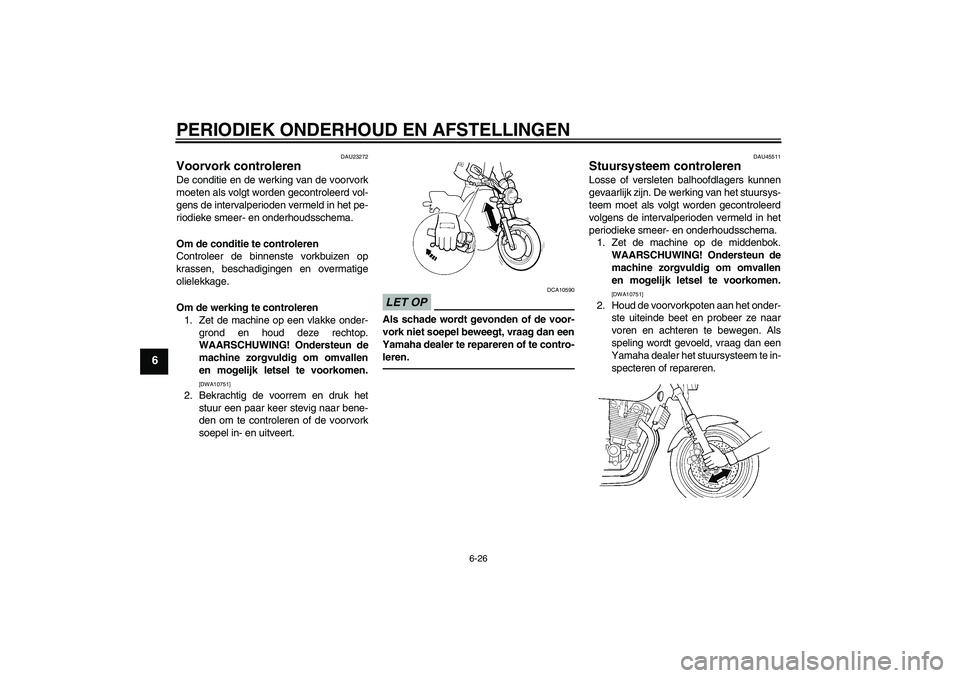

Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren.
DAU45511
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
U5WMD7D0.book Page 26 Wednesday, November 11, 2009 2:52 PM
