FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
à medida que o nível de combustível dimi-
nui. Quando o indicador de advertência do
nível de combustível“” ficar intermitente,
reabasteça logo que possível.NOTAEste indicador de combustível está equipa-
do com um sistema de auto-diagnóstico. Se
for detectado um problema no circuito eléc-
trico, o ciclo seguinte será repetido até que
a avaria seja corrigida: Todos os segmen-
tos do visor e o símbolo“” piscarão oito
vezes e depois apagar-se-ão durante apro-
ximadamente 3 segundos. Se isto aconte-
cer, solicite a um concessionário Yamaha
que verifique o circuito eléctrico.Modo de relógioPara acertar o relógio:
1. Rode a chave para “ON”.
2. Prima a tecla de seleccionar e a tecla
de reiniciar em simultâneo durante
pelo menos dois segundos.
3. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla de reiniciar
para acertar a hora.
4. Prima a tecla de seleccionar e os dígi-
tos dos minutos ficarão intermitentes.
5. Prima a tecla de reiniciar para acertar
os minutos.
6. Prima a tecla de seleccionar e depois
solte-a para colocar o relógio em fun-
cionamento.
Dispositivo de auto-diagnósticoEste modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se for detectado algum problema num des-
ses circuitos, a luz de advertência de pro-
blema no motor acender-se-á e o visor do
conta-quilómetros/contador de percurso in-
dicará um código de erro.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador.
Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indicador
luminoso deste sistema irá piscar e o visor
indicará um código de erro.
NOTASe o visor exibir o código de erro 52, este
poderá ter sido provocado por interferência
do transmissor-receptor. Se este erro apa-
recer, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.NOTACertifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
1. Relógio
2. Tecla de seleccionar
3. Tecla de reiniciar
1
3
2
1. Exibição de código de erro
U5WMP7P0.book Page 7 Wednesday, November 11, 2009 2:13 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderá
impedir o motor de funcionar.2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.PRECAUÇÃO
PCA11790
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor.

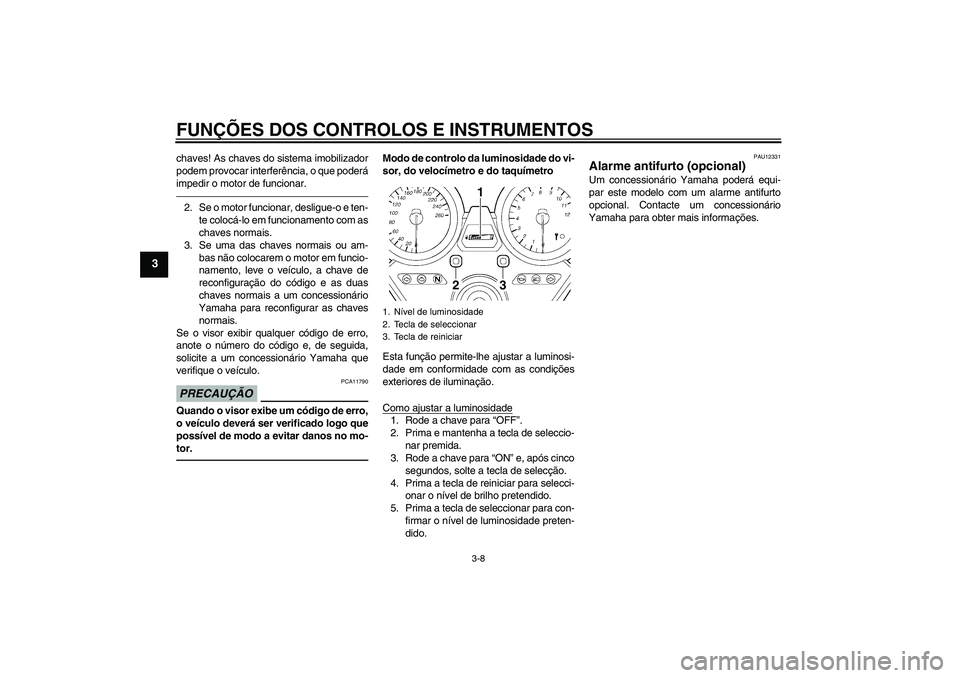

Modo de controlo da luminosidade do vi-
sor, do velocímetro e do taquímetro
Esta função permite-lhe ajustar a luminosi-
dade em conformidade com as condições
exteriores de iluminação.
Como ajustar a luminosidade1. Rode a chave para “OFF”.
2. Prima e mantenha a tecla de seleccio-
nar premida.
3. Rode a chave para “ON” e, após cinco
segundos, solte a tecla de selecção.
4. Prima a tecla de reiniciar para selecci-
onar o nível de brilho pretendido.
5. Prima a tecla de seleccionar para con-
firmar o nível de luminosidade preten-
dido.
PAU12331
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este modelo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
1. Nível de luminosidade
2. Tecla de seleccionar
3. Tecla de reiniciar
1
3
2
U5WMP7P0.book Page 8 Wednesday, November 11, 2009 2:13 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU12348
Interruptores do guiador EsquerdaDireita
PAU12360
Interruptor de ultrapassagem “PASS”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12400
Interruptor de farol alto/baixo“/”
Regule este interruptor para“” para
acender os máximos e para“” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção“/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para“”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para“”. Assim que libertado, ointerruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina“”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do
motor“/”
Coloque este interruptor em“” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em“” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12711
Interruptor de arranque“”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Consul-
te a página 5-1 para obter instruções relati-
vas ao arranque, antes de colocar o motor
em funcionamento.
PAU41700
A luz de advertência de problema no motor
acende-se quando a chave é rodada para
“ON” e o interruptor de arranque é premido,
mas isto não indica qualquer avaria.
1. Interruptor de ultrapassagem “PA S S”
2. Interruptor de farol alto/baixo“/”
3. Interruptor do sinal de mudança de
direcção“/”
4. Interruptor da buzina“”
5. Interruptor de perigo“”
1. Interruptor de paragem do motor“/”
2. Interruptor de arranque“”
U5WMP7P0.book Page 9 Wednesday, November 11, 2009 2:13 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU12733
Interruptor de perigo“”
Com a chave na posição “ON” ou“”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria pode
descarregar.
PAU12830

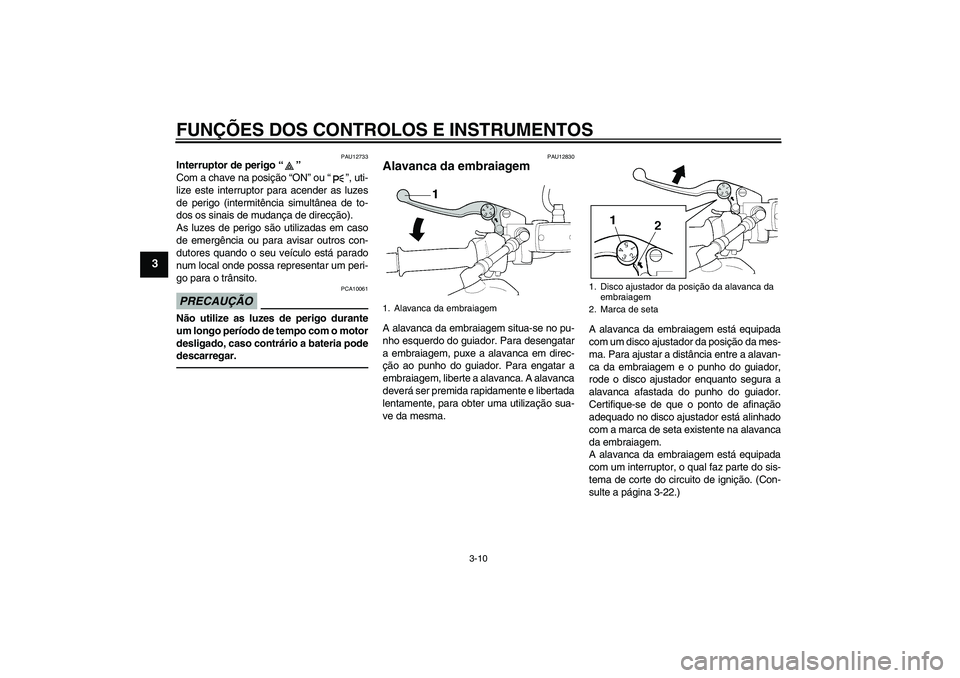

Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.A alavanca da embraiagem está equipada
com um disco ajustador da posição da mes-
ma. Para ajustar a distância entre a alavan-
ca da embraiagem e o punho do guiador,
rode o disco ajustador enquanto segura a
alavanca afastada do punho do guiador.
Certifique-se de que o ponto de afinação
adequado no disco ajustador está alinhado
com a marca de seta existente na alavanca
da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-22.)1. Alavanca da embraiagem
1. Disco ajustador da posição da alavanca da
embraiagem
2. Marca de seta
U5WMP7P0.book Page 10 Wednesday, November 11, 2009 2:13 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU12870

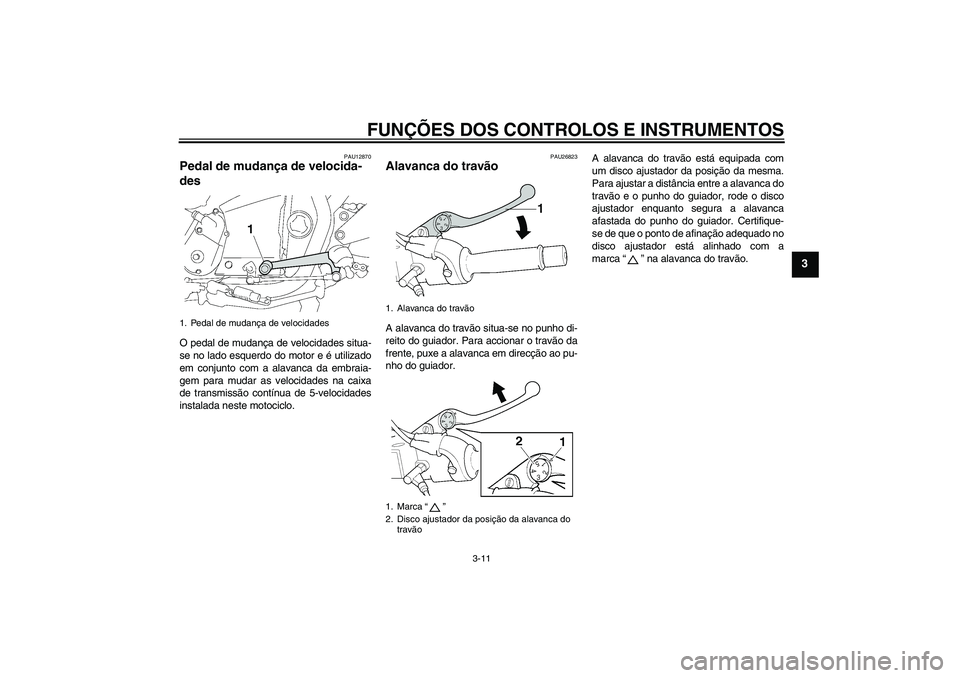

Pedal de mudança de velocida-
des O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 5-velocidades
instalada neste motociclo.
PAU26823
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do guiador, rode o disco
ajustador enquanto segura a alavanca
afastada do punho do guiador. Certifique-
se de que o ponto de afinação adequado no
disco ajustador está alinhado com a
marca“” na alavanca do travão.
1. Pedal de mudança de velocidades
1. Alavanca do travão
1. Marca“”
2. Disco ajustador da posição da alavanca do
travão
U5WMP7P0.book Page 11 Wednesday, November 11, 2009 2:13 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU13074
Tampa do depósito de combustí-
vel Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de combus-
tível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AV I S O
PWA11091
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incêndio.
1. Pedal do travão
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
U5WMP7P0.book Page 12 Wednesday, November 11, 2009 2:13 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAU13221
Combustível Verifique se há gasolina suficiente no depó-
sito.
AV I S O
PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]
4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AV I S O
PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU43421
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
1. Tubo de enchimento de depósito de combus-
tível
2. Nível de combustível máximo
Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO COM ÍNDICE DE OCTANO SU-
PERIOR AO NORMAL
Capacidade do depósito de com-
bustível:
21.0 L (5.55 US gal, 4.62 Imp.gal)
Quantidade de combustível de re-
serva (quando o indicador de adver-
tência do nível de combustível fica
intermitente):
4.5 L (1.19 US gal, 0.99 Imp.gal)
U5WMP7P0.book Page 13 Wednesday, November 11, 2009 2:13 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
de 95 ou superior. Se ouvir um som de ba-
timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
PAU13412
Tubo de respiração do depósito
de combustível Antes de utilizar o motociclo:

Verifique a ligação do tubo de respira-
ção do depósito de combustível.


Verifique se existem fendas ou danos
no tubo de respiração do depósito de
combustível e substitua-o, caso esteja
danificado.


Certifique-se de que o tubo de respira-
ção do depósito de combustível não
está bloqueado e limpe-o, se necessá-
rio.
PAU13445
Conversores catalíticos Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:

não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;


estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;


certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;


não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
1. Tubo de respiração do depósito de combus-
tível
U5WMP7P0.book Page 14 Wednesday, November 11, 2009 2:13 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU13900

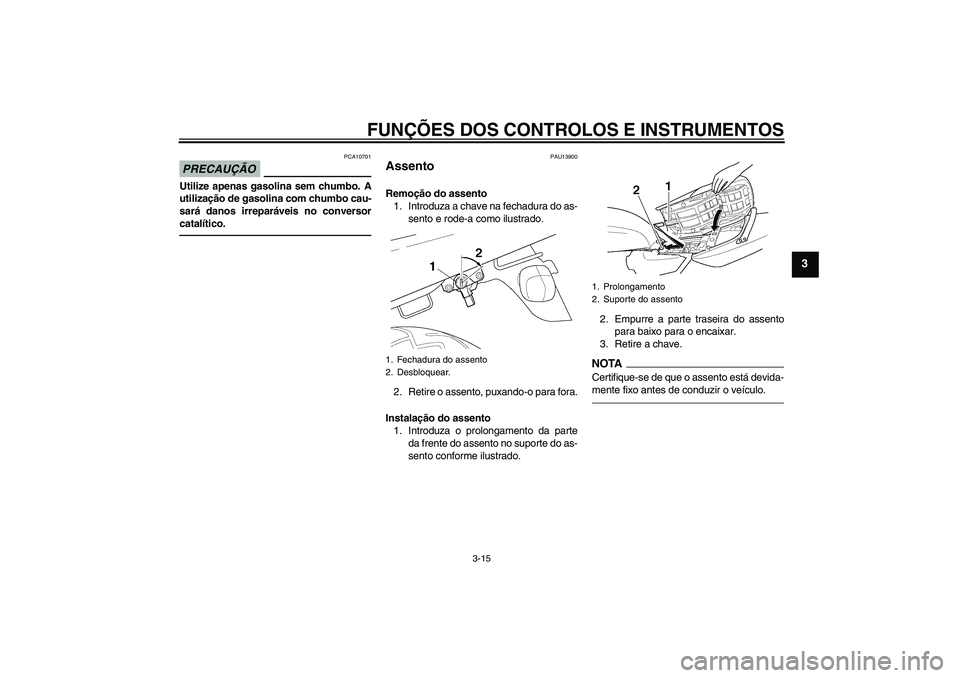

Assento Remoção do assento
1. Introduza a chave na fechadura do as-
sento e rode-a como ilustrado.
2. Retire o assento, puxando-o para fora.
Instalação do assento
1. Introduza o prolongamento da parte
da frente do assento no suporte do as-
sento conforme ilustrado.2. Empurre a parte traseira do assento
para baixo para o encaixar.
3. Retire a chave.
NOTACertifique-se de que o assento está devida-
mente fixo antes de conduzir o veículo.
1. Fechadura do assento
2. Desbloquear.
1. Prolongamento
2. Suporte do assento
U5WMP7P0.book Page 15 Wednesday, November 11, 2009 2:13 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
PAU14351

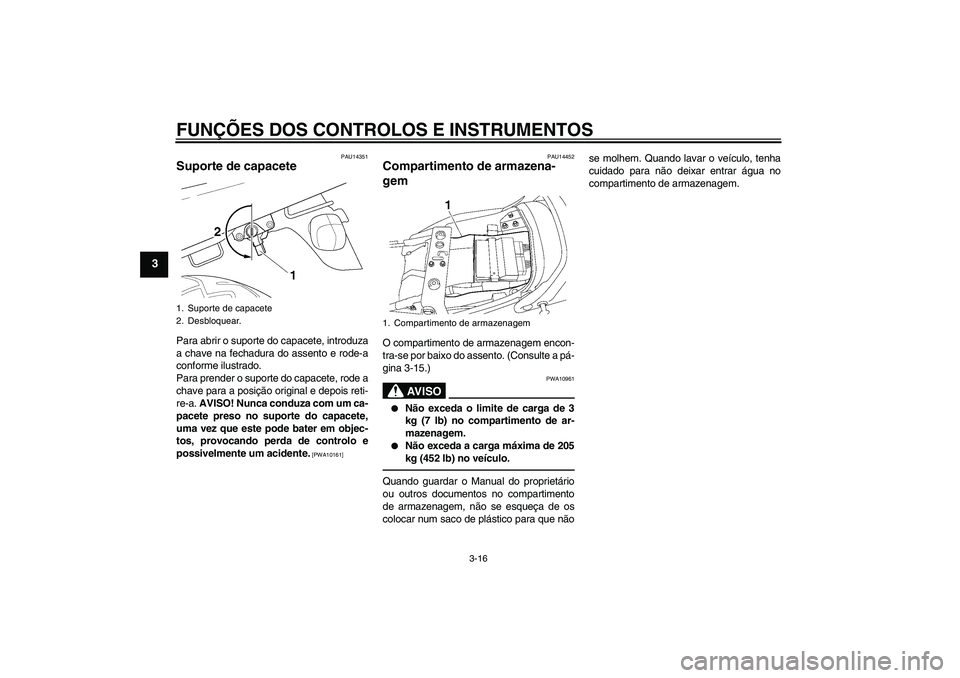

Suporte de capacete Para abrir o suporte do capacete, introduza
a chave na fechadura do assento e rode-a
conforme ilustrado.
Para prender o suporte do capacete, rode a
chave para a posição original e depois reti-
re-a. AVISO! Nunca conduza com um ca-
pacete preso no suporte do capacete,
uma vez que este pode bater em objec-
tos, provocando perda de controlo e
possivelmente um acidente.
[PWA10161]PAU14452
Compartimento de armazena-
gem O compartimento de armazenagem encon-
tra-se por baixo do assento. (Consulte a pá-
gina 3-15.)
AV I S O
PWA10961


Não exceda o limite de carga de 3
kg (7 lb) no compartimento de ar-
mazenagem.


Não exceda a carga máxima de 205
kg (452 lb) no veículo.
Quando guardar o Manual do proprietário
ou outros documentos no compartimento
de armazenagem, não se esqueça de os
colocar num saco de plástico para que nãose molhem. Quando lavar o veículo, tenha
cuidado para não deixar entrar água no
compartimento de armazenagem.
1. Suporte de capacete
2. Desbloquear.
1. Compartimento de armazenagem
U5WMP7P0.book Page 16 Wednesday, November 11, 2009 2:13 PM
