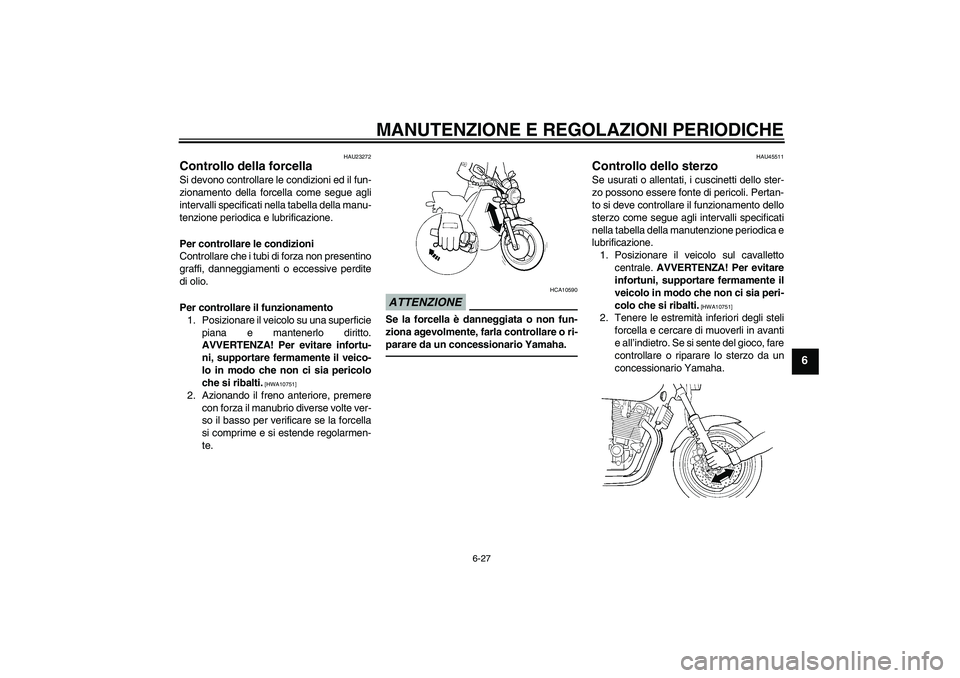

Page 71 of 94

YAMAHA XJR 1300 2010  Manuale duso (in Italian) MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tab

Page 72 of 94

YAMAHA XJR 1300 2010  Manuale duso (in Italian) MANUTENZIONE E REGOLAZIONI PERIODICHE

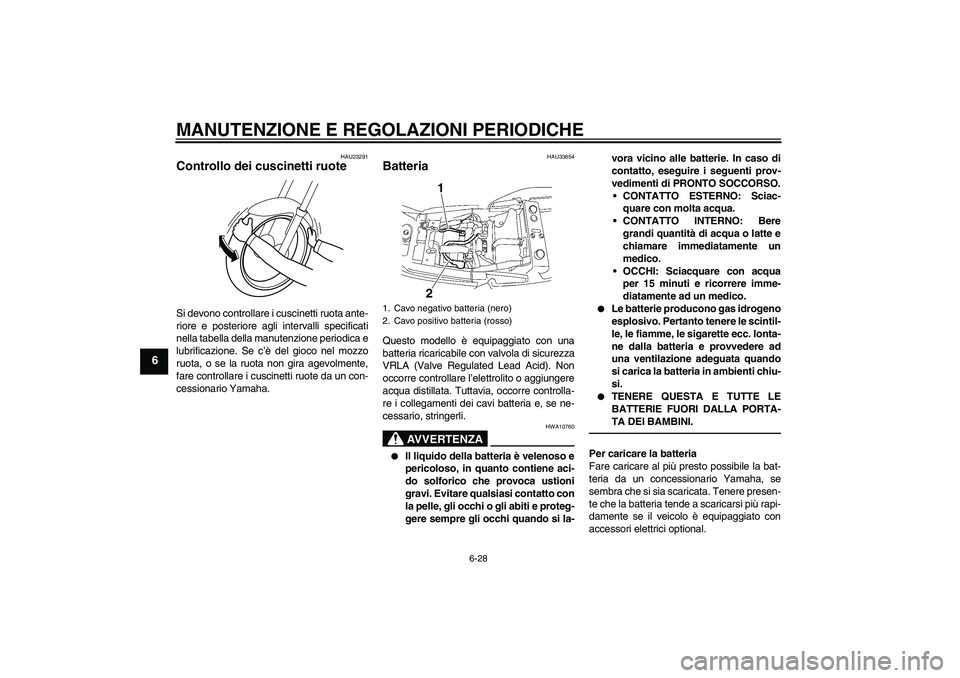

6-28
6
HAU23291
Controllo dei cuscinetti ruote Si devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della m

Page 73 of 94

YAMAHA XJR 1300 2010  Manuale duso (in Italian) MANUTENZIONE E REGOLAZIONI PERIODICHE

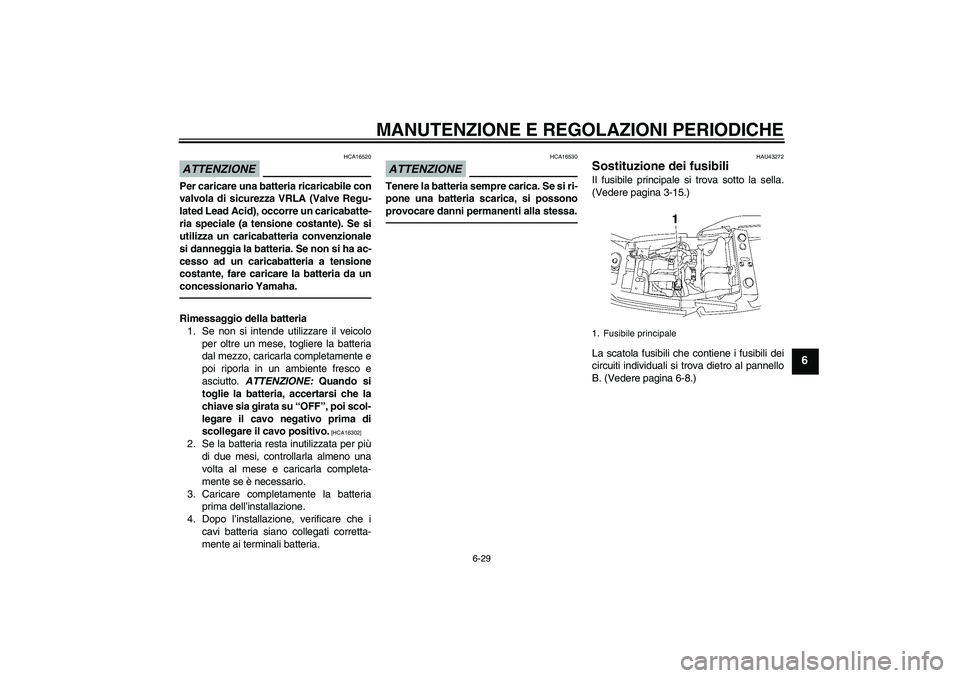

6-29
6
ATTENZIONE
HCA16520
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria special

Page 74 of 94

YAMAHA XJR 1300 2010  Manuale duso (in Italian) MANUTENZIONE E REGOLAZIONI PERIODICHE

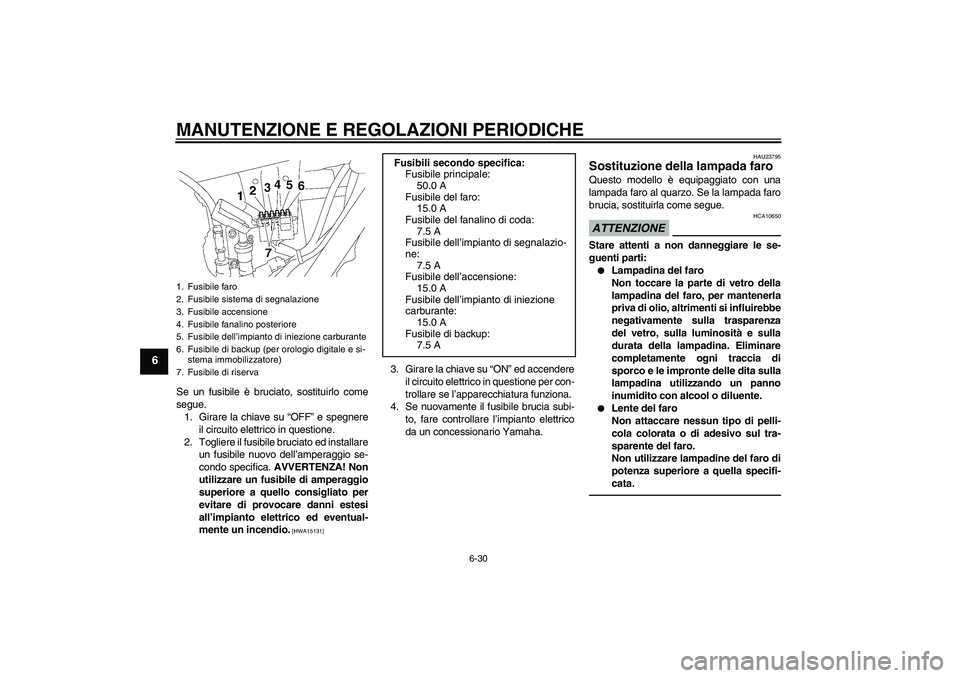

6-30
6
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile

Page 75 of 94

YAMAHA XJR 1300 2010  Manuale duso (in Italian) MANUTENZIONE E REGOLAZIONI PERIODICHE

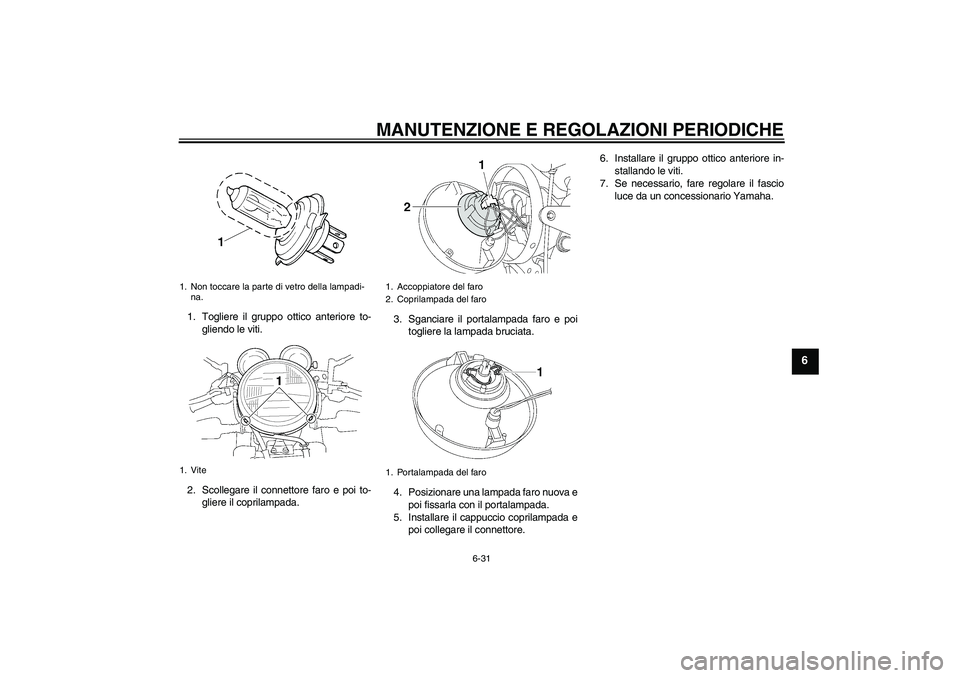

6-31
6
1. Togliere il gruppo ottico anteriore to-
gliendo le viti.
2. Scollegare il connettore faro e poi to-
gliere il coprilampada.3. Sganciare il portalampada

Page 76 of 94

YAMAHA XJR 1300 2010  Manuale duso (in Italian) MANUTENZIONE E REGOLAZIONI PERIODICHE

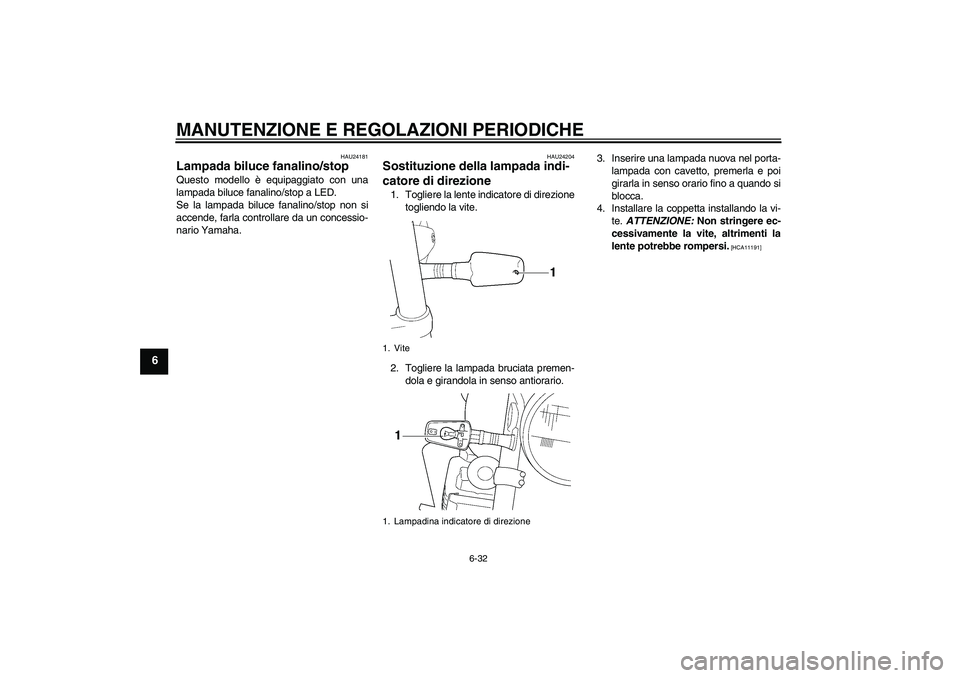

6-32
6
HAU24181
Lampada biluce fanalino/stop Questo modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si

Page 77 of 94

YAMAHA XJR 1300 2010  Manuale duso (in Italian) MANUTENZIONE E REGOLAZIONI PERIODICHE

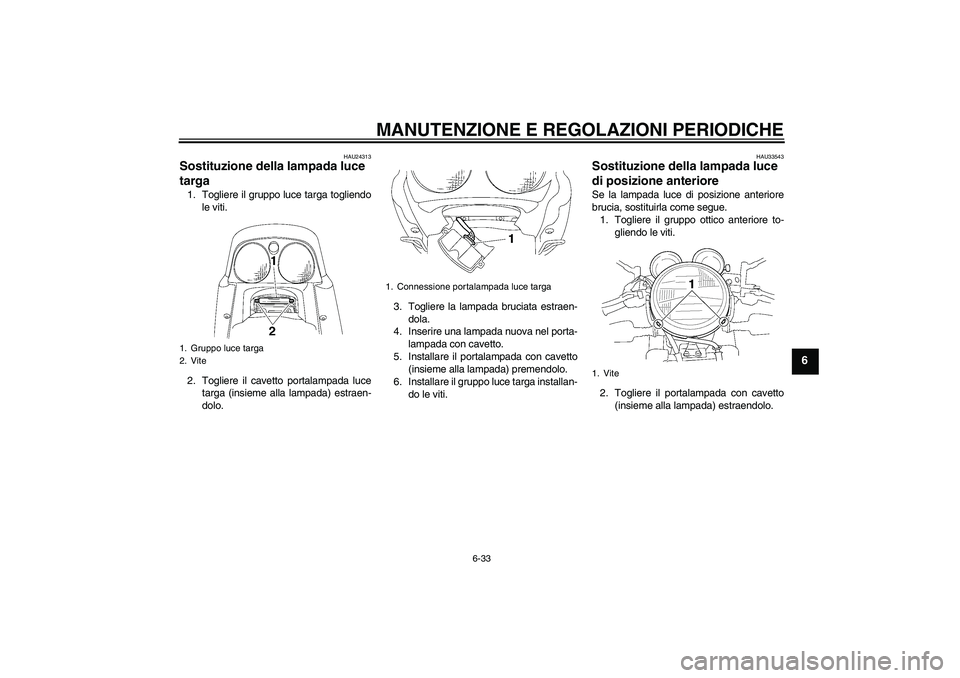

6-33
6
HAU24313
Sostituzione della lampada luce
targa 1. Togliere il gruppo luce targa togliendo
le viti.
2. Togliere il cavetto portalampada luce
targa (insieme

Page 78 of 94

YAMAHA XJR 1300 2010  Manuale duso (in Italian) MANUTENZIONE E REGOLAZIONI PERIODICHE

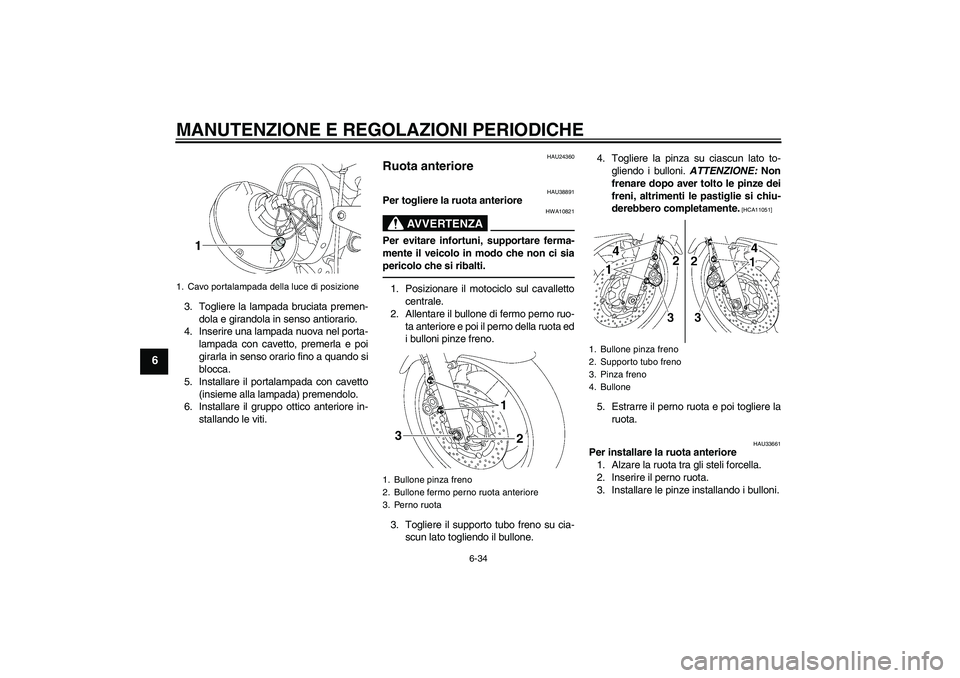

6-34
6
3. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
4. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi

Page 79 of 94

YAMAHA XJR 1300 2010  Manuale duso (in Italian) MANUTENZIONE E REGOLAZIONI PERIODICHE

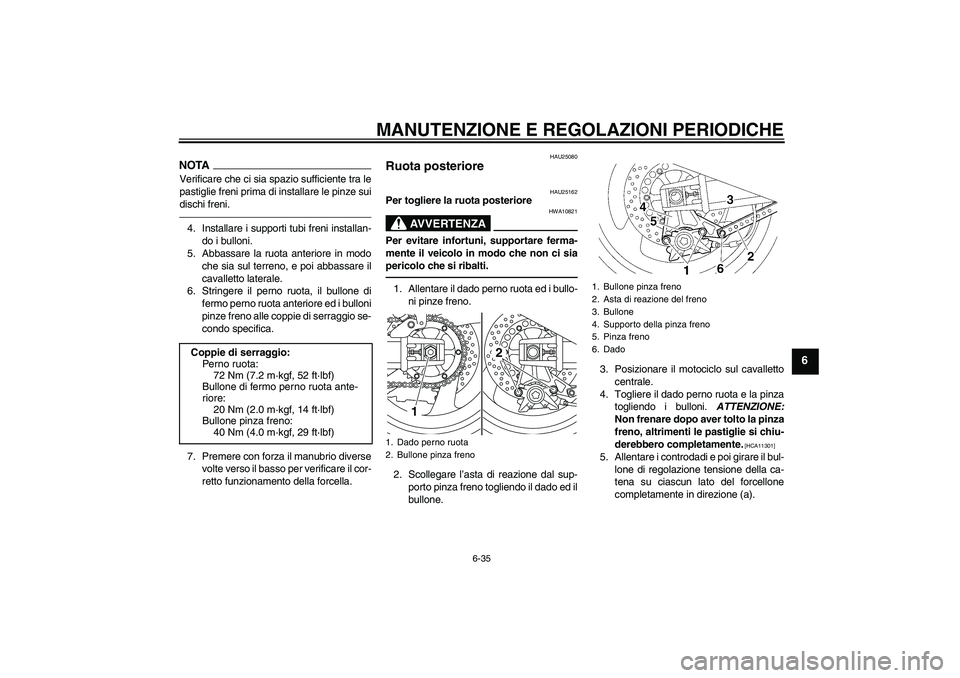

6-35
6
NOTAVerificare che ci sia spazio sufficiente tra le
pastiglie freni prima di installare le pinze sui
dischi freni.4. Installare i supporti tubi freni insta

Page 80 of 94

YAMAHA XJR 1300 2010  Manuale duso (in Italian) MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
6. Spingere la ruota in avanti e poi toglie-
re la catena di trasmissione dalla coro-
na.NOTAPer togliere ed installare la ruota posteriore,
non occorre di
