COMMANDES ET INSTRUMENTS
3-17
3
FAU14452

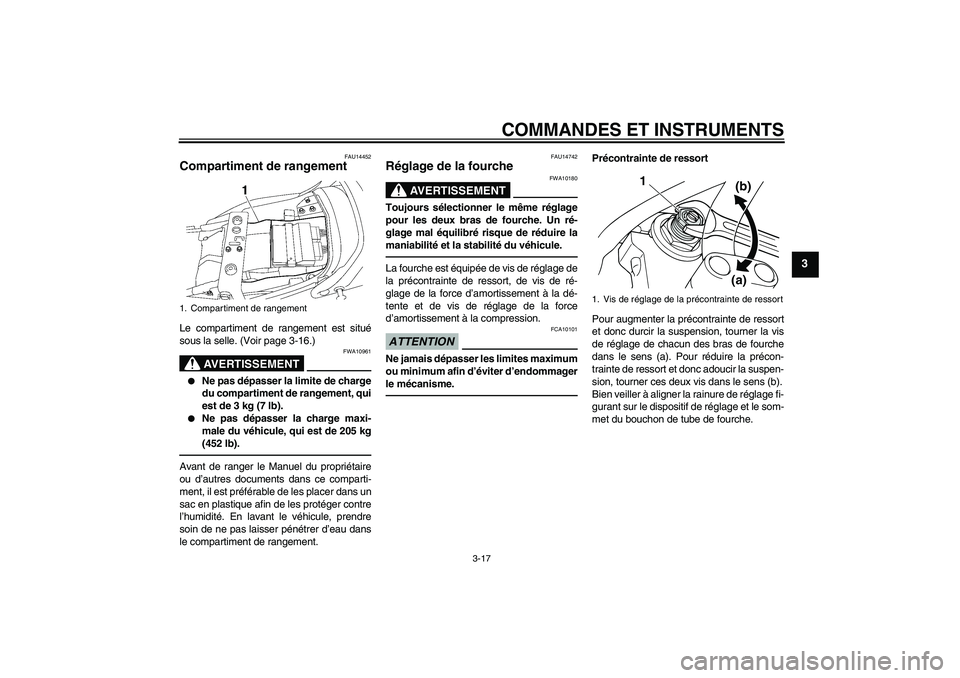

Compartiment de rangement Le compartiment de rangement est situé
sous la selle. (Voir page 3-16.)
AVERTISSEMENT
FWA10961


Ne pas dépasser la limite de charge
du compartiment de rangement, qui
est de 3 kg (7 lb).


Ne pas dépasser la charge maxi-
male du véhicule, qui est de 205 kg
(452 lb).
Avant de ranger le Manuel du propriétaire
ou d’autres documents dans ce comparti-
ment, il est préférable de les placer dans un
sac en plastique afin de les protéger contre
l’humidité. En lavant le véhicule, prendre
soin de ne pas laisser pénétrer d’eau dans
le compartiment de rangement.
FAU14742
Réglage de la fourche
AVERTISSEMENT
FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire la
maniabilité et la stabilité du véhicule.La fourche est équipée de vis de réglage de
la précontrainte de ressort, de vis de ré-
glage de la force d’amortissement à la dé-
tente et de vis de réglage de la force
d’amortissement à la compression.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.
Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourche
dans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la suspen-
sion, tourner ces deux vis dans le sens (b).
Bien veiller à aligner la rainure de réglage fi-
gurant sur le dispositif de réglage et le som-
met du bouchon de tube de fourche.
1. Compartiment de rangement
1. Vis de réglage de la précontrainte de ressort
1
(a)(b)
U5WMF7F0.book Page 17 Tuesday, November 10, 2009 3:09 PM

COMMANDES ET INSTRUMENTS
3-18
3

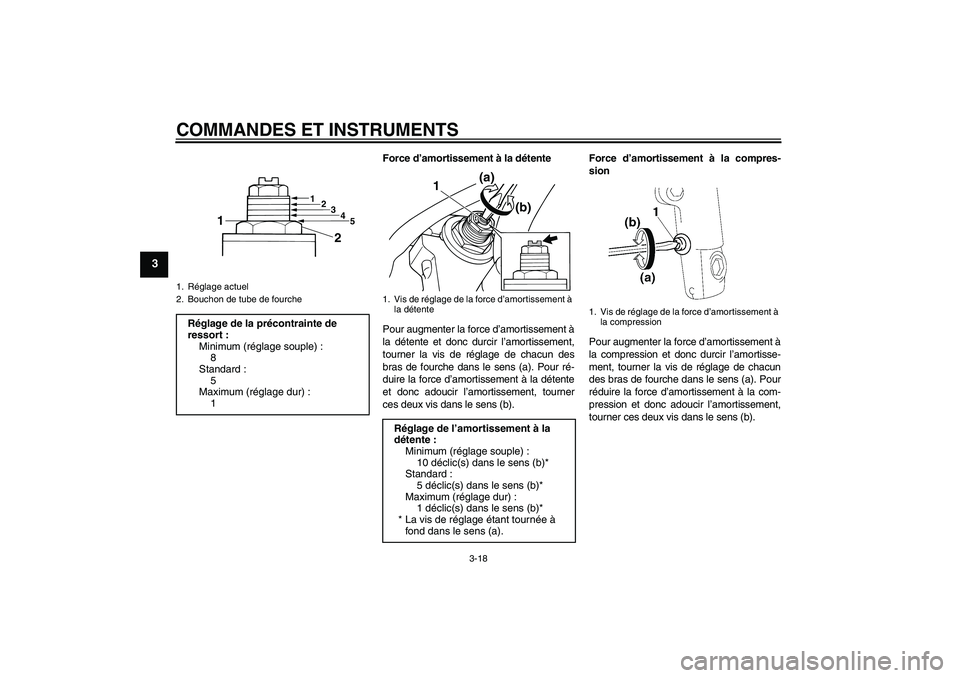

Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage de chacun des
bras de fourche dans le sens (a). Pour ré-
duire la force d’amortissement à la détente
et donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b).Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage de chacun
des bras de fourche dans le sens (a). Pour
réduire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner ces deux vis dans le sens (b).
1. Réglage actuel
2. Bouchon de tube de fourcheRéglage de la précontrainte de
ressort :
Minimum (réglage souple) :
8
Standard :
5
Maximum (réglage dur) :
1
3
1
2
4
5
2 1
1. Vis de réglage de la force d’amortissement à
la détenteRéglage de l’amortissement à la
détente :
Minimum (réglage souple) :
10 déclic(s) dans le sens (b)*
Standard :
5 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
1(a)
(b)
1. Vis de réglage de la force d’amortissement à
la compression
U5WMF7F0.book Page 18 Tuesday, November 10, 2009 3:09 PM

COMMANDES ET INSTRUMENTS
3-19
3
N.B.En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter les
valeurs données, si nécessaire.
FAU43255
Réglage du combiné ressort-
amortisseur
AVERTISSEMENT
FWA10210
Toujours sélectionner le même réglage
pour les deux combinés ressort-amor-
tisseur. Un réglage mal équilibré risque
de réduire la maniabilité et la stabilité du

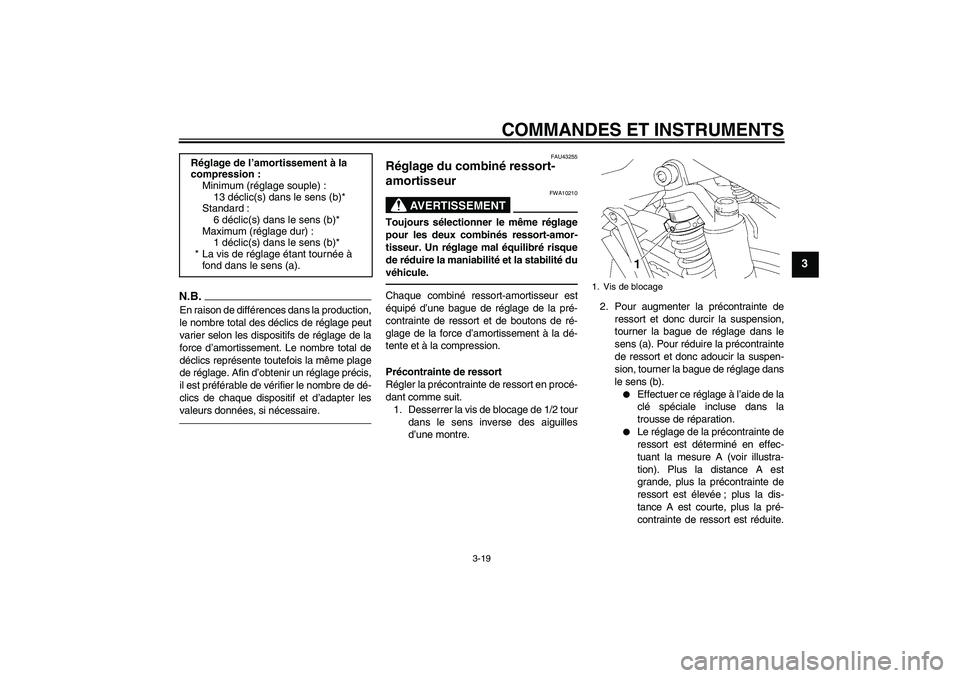

véhicule.Chaque combiné ressort-amortisseur est
équipé d’une bague de réglage de la pré-
contrainte de ressort et de boutons de ré-
glage de la force d’amortissement à la dé-
tente et à la compression.
Précontrainte de ressort
Régler la précontrainte de ressort en procé-
dant comme suit.
1. Desserrer la vis de blocage de 1/2 tour
dans le sens inverse des aiguilles
d’une montre.2. Pour augmenter la précontrainte de
ressort et donc durcir la suspension,
tourner la bague de réglage dans le
sens (a). Pour réduire la précontrainte
de ressort et donc adoucir la suspen-
sion, tourner la bague de réglage dans
le sens (b).


Effectuer ce réglage à l’aide de la
clé spéciale incluse dans la
trousse de réparation.


Le réglage de la précontrainte de
ressort est déterminé en effec-
tuant la mesure A (voir illustra-
tion). Plus la distance A est
grande, plus la précontrainte de
ressort est élevée ; plus la dis-
tance A est courte, plus la pré-
contrainte de ressort est réduite. Réglage de l’amortissement à la
compression :
Minimum (réglage souple) :
13 déclic(s) dans le sens (b)*
Standard :
6 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
1. Vis de blocage
U5WMF7F0.book Page 19 Tuesday, November 10, 2009 3:09 PM

COMMANDES ET INSTRUMENTS
3-20
3

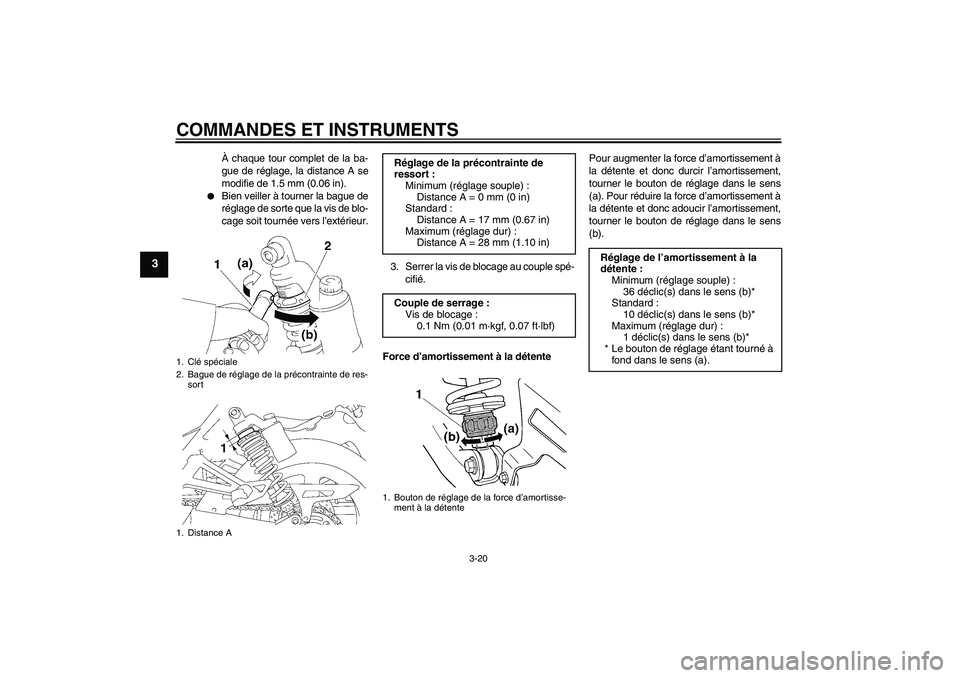

À chaque tour complet de la ba-
gue de réglage, la distance A se
modifie de 1.5 mm (0.06 in).


Bien veiller à tourner la bague de
réglage de sorte que la vis de blo-
cage soit tournée vers l’extérieur.
3. Serrer la vis de blocage au couple spé-
cifié.
Force d’amortissement à la détentePour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner le bouton de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la détente et donc adoucir l’amortissement,
tourner le bouton de réglage dans le sens
(b).
1. Clé spéciale
2. Bague de réglage de la précontrainte de res-
sort
1. Distance A
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
Distance A = 0 mm (0 in)
Standard :
Distance A = 17 mm (0.67 in)
Maximum (réglage dur) :
Distance A = 28 mm (1.10 in)
Couple de serrage :
Vis de blocage :
0.1 Nm (0.01 m·kgf, 0.07 ft·lbf)1. Bouton de réglage de la force d’amortisse-
ment à la détente
Réglage de l’amortissement à la
détente :
Minimum (réglage souple) :
36 déclic(s) dans le sens (b)*
Standard :
10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).
U5WMF7F0.book Page 20 Tuesday, November 10, 2009 3:09 PM

COMMANDES ET INSTRUMENTS
3-21
3

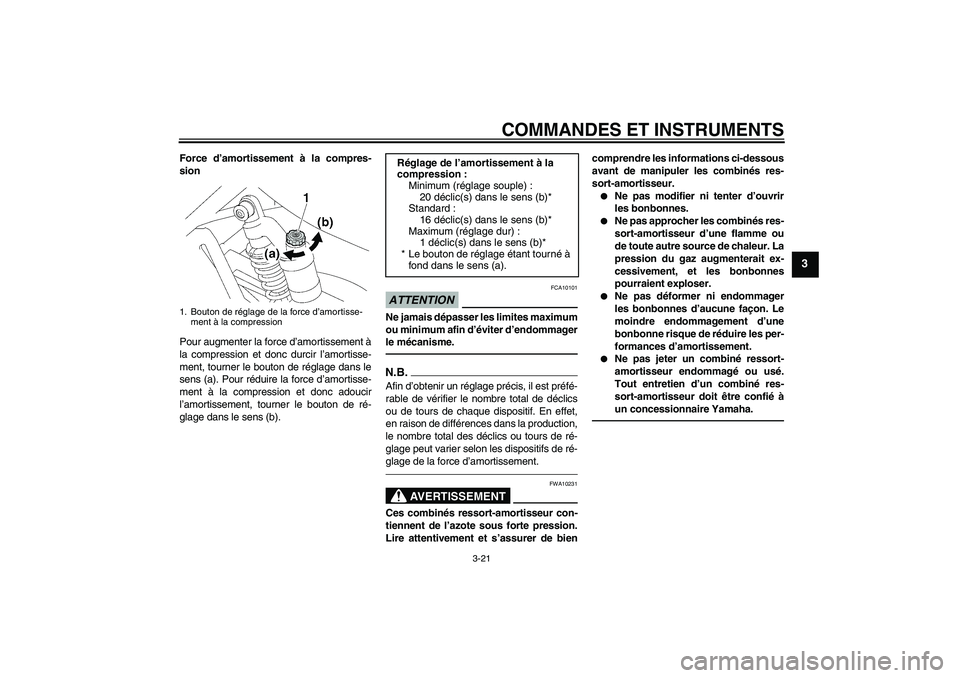

Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner le bouton de réglage dans le
sens (a). Pour réduire la force d’amortisse-
ment à la compression et donc adoucir
l’amortissement, tourner le bouton de ré-
glage dans le sens (b).
ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.N.B.Afin d’obtenir un réglage précis, il est préfé-
rable de vérifier le nombre total de déclics
ou de tours de chaque dispositif. En effet,
en raison de différences dans la production,
le nombre total des déclics ou tours de ré-
glage peut varier selon les dispositifs de ré-
glage de la force d’amortissement.
AVERTISSEMENT
FWA10231
Ces combinés ressort-amortisseur con-
tiennent de l’azote sous forte pression.
Lire attentivement et s’assurer de biencomprendre les informations ci-dessous
avant de manipuler les combinés res-
sort-amortisseur.


Ne pas modifier ni tenter d’ouvrir
les bonbonnes.


Ne pas approcher les combinés res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et les bonbonnes
pourraient exploser.


Ne pas déformer ni endommager
les bonbonnes d’aucune façon. Le
moindre endommagement d’une
bonbonne risque de réduire les per-
formances d’amortissement.


Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
1. Bouton de réglage de la force d’amortisse-
ment à la compression
Réglage de l’amortissement à la
compression :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
16 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).
U5WMF7F0.book Page 21 Tuesday, November 10, 2009 3:09 PM

COMMANDES ET INSTRUMENTS
3-22
3
FAU43441

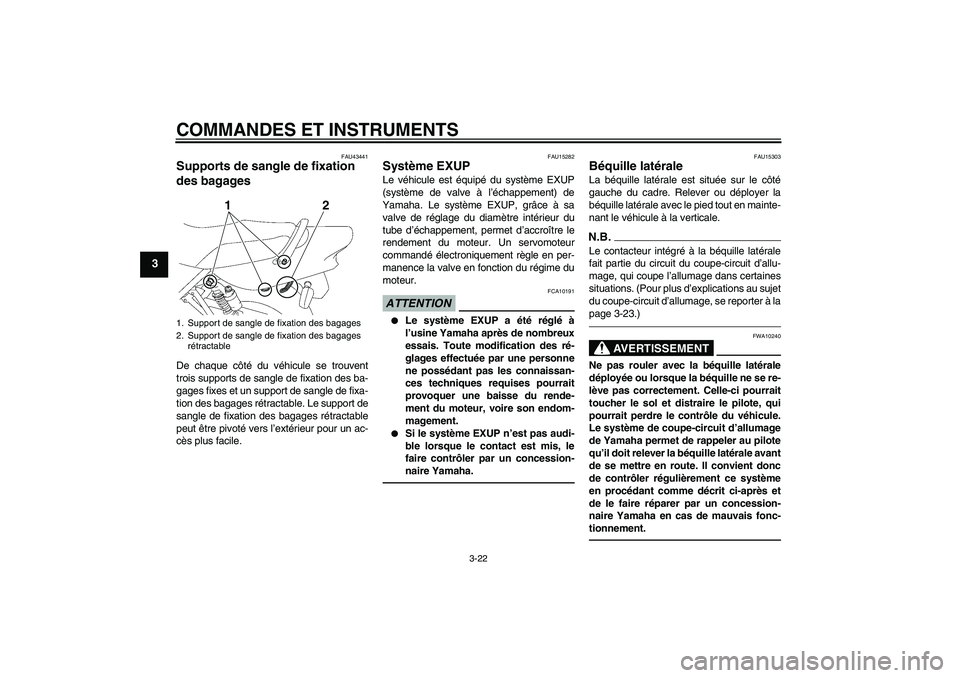

Supports de sangle de fixation
des bagages De chaque côté du véhicule se trouvent
trois supports de sangle de fixation des ba-
gages fixes et un support de sangle de fixa-
tion des bagages rétractable. Le support de
sangle de fixation des bagages rétractable
peut être pivoté vers l’extérieur pour un ac-
cès plus facile.
FAU15282
Système EXUP Le véhicule est équipé du système EXUP
(système de valve à l’échappement) de
Yamaha. Le système EXUP, grâce à sa
valve de réglage du diamètre intérieur du
tube d’échappement, permet d’accroître le
rendement du moteur. Un servomoteur
commandé électroniquement règle en per-
manence la valve en fonction du régime du
moteur.ATTENTION
FCA10191


Le système EXUP a été réglé à
l’usine Yamaha après de nombreux
essais. Toute modification des ré-
glages effectuée par une personne
ne possédant pas les connaissan-
ces techniques requises pourrait
provoquer une baisse du rende-
ment du moteur, voire son endom-
magement.


Si le système EXUP n’est pas audi-
ble lorsque le contact est mis, le
faire contrôler par un concession-
naire Yamaha.
FAU15303
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au sujet
du coupe-circuit d’allumage, se reporter à la
page 3-23.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale avant
de se mettre en route. Il convient donc
de contrôler régulièrement ce système
en procédant comme décrit ci-après et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-
tionnement.
1. Support de sangle de fixation des bagages
2. Support de sangle de fixation des bagages
rétractable
12
U5WMF7F0.book Page 22 Tuesday, November 10, 2009 3:09 PM

COMMANDES ET INSTRUMENTS
3-23
3
FAU44902

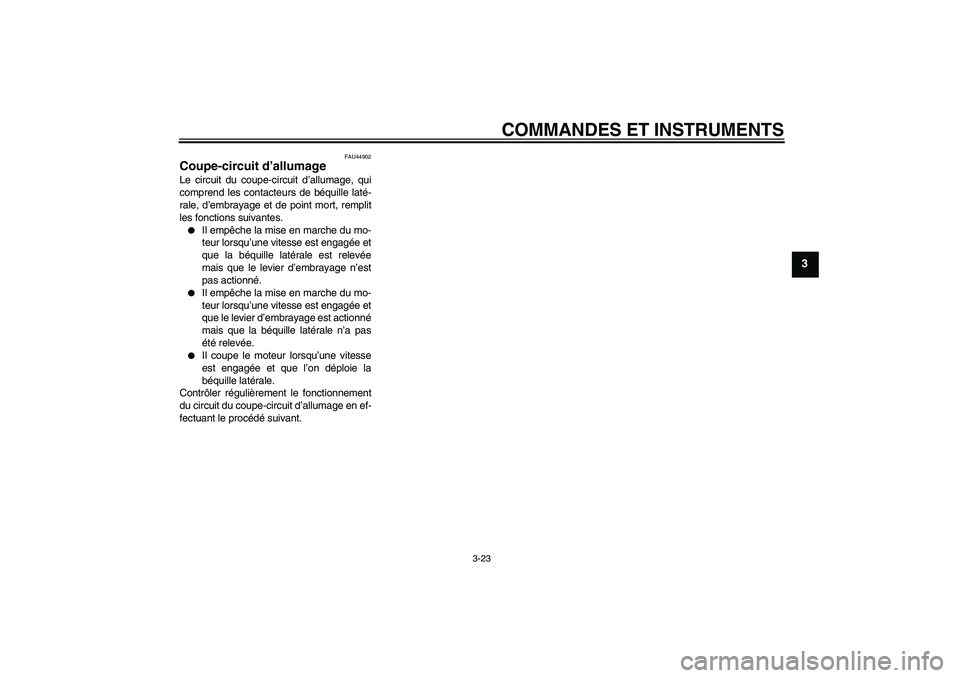

Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.

Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.


Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.


Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
U5WMF7F0.book Page 23 Tuesday, November 10, 2009 3:09 PM

COMMANDES ET INSTRUMENTS
3-24
3
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée.Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
AVERTISSEMENT


Pour ce contrôle, le véhicule doit être
dressé sur sa béquille centrale.


Si un mauvais fonctionnement est constaté,
faire contrôler le circuit par un
concessionnaire Yamaha avant de démarrer.
“”.
U5WMF7F0.book Page 24 Tuesday, November 10, 2009 3:09 PM

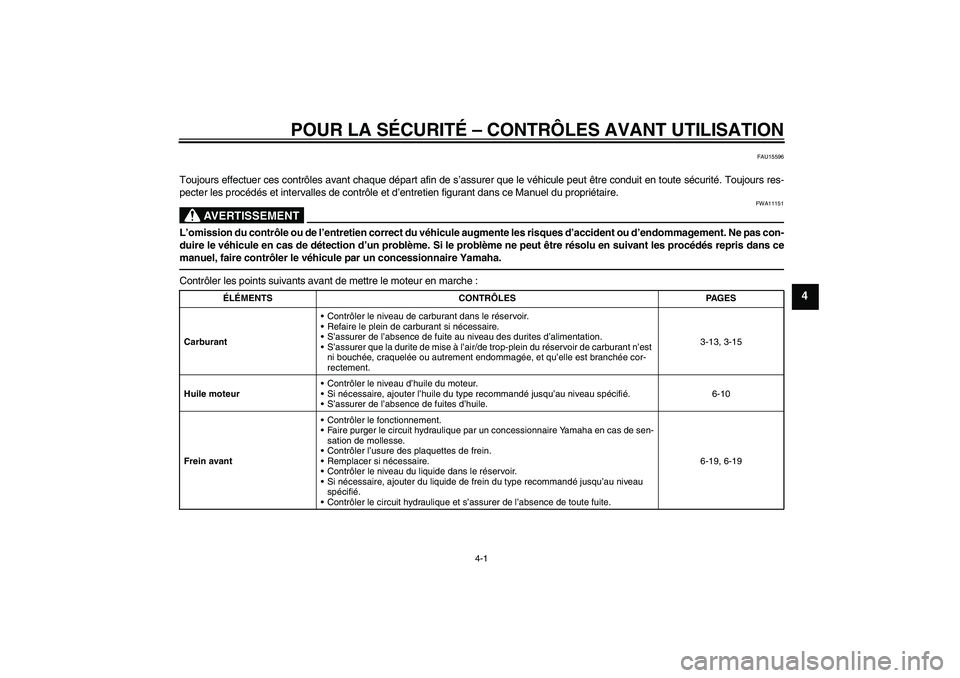

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans ce
manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.
S’assurer que la durite de mise à l’air/de trop-plein du réservoir de carburant n’est
ni bouchée, craquelée ou autrement endommagée, et qu’elle est branchée cor-
rectement.3-13, 3-15
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-10
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-19, 6-19
U5WMF7F0.book Page 1 Tuesday, November 10, 2009 3:09 PM

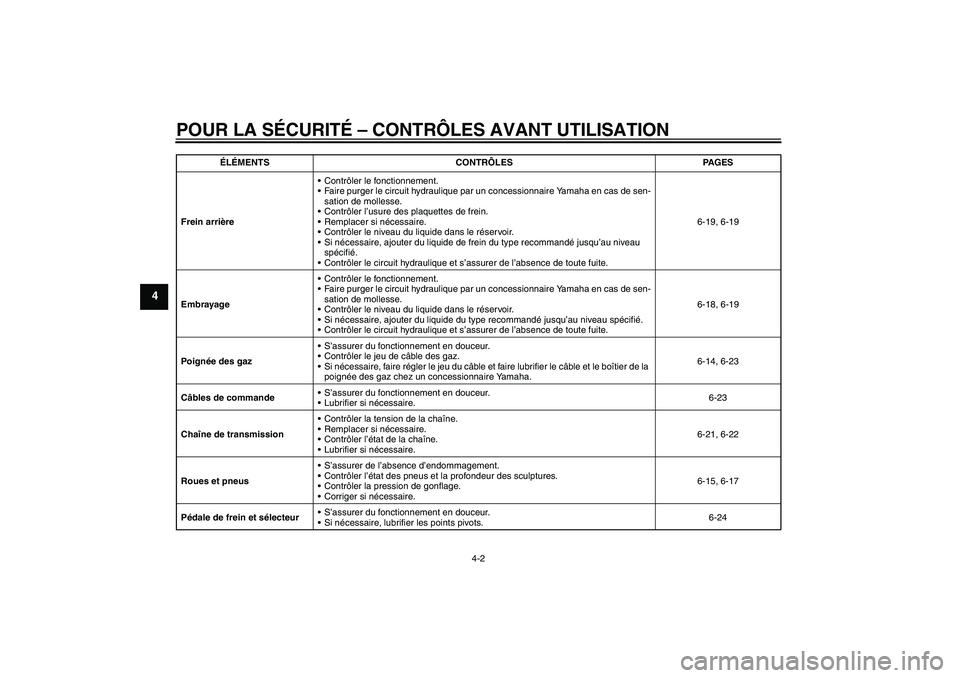

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-19, 6-19
EmbrayageContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide du type recommandé jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-18, 6-19
Poignée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-14, 6-23
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-23
Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-21, 6-22
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-15, 6-17
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-24 ÉLÉMENTS CONTRÔLES PAGES
U5WMF7F0.book Page 2 Tuesday, November 10, 2009 3:09 PM
