YAMAHA XJR 1300 2011 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2011, Model line: XJR 1300, Model: YAMAHA XJR 1300 2011Pages: 98, PDF-Größe: 3.37 MB
Page 31 of 98
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
GAU13900

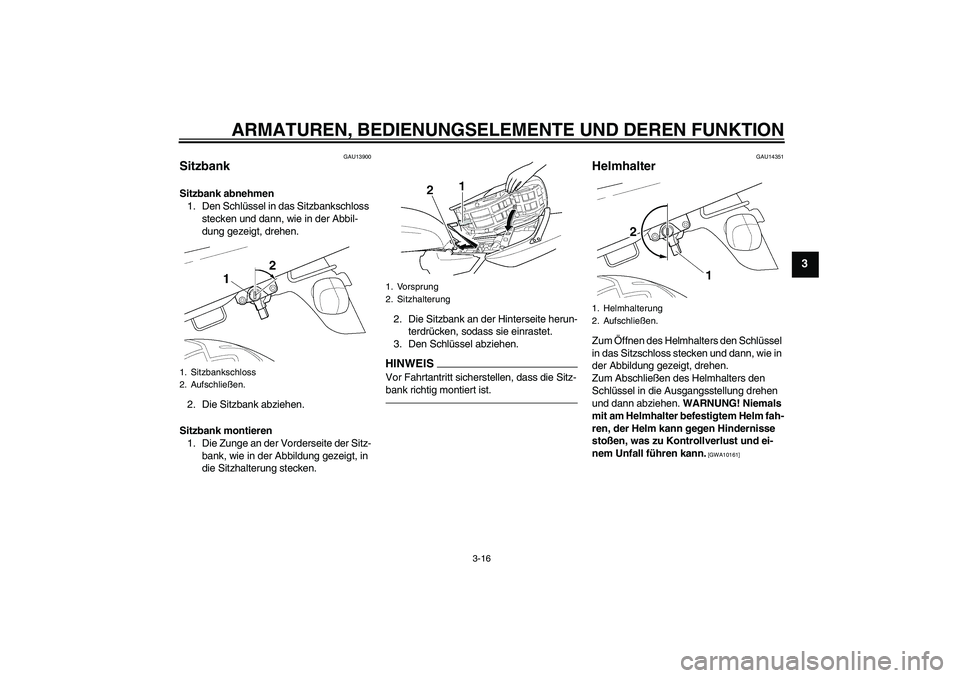

Sitzbank Sitzbank abnehmen
1. Den Schlüssel in das Sitzbankschloss
stecken und dann, wie in der Abbil-
dung gezeigt, drehen.
2. Die Sitzbank abziehen.
Sitzbank montieren
1. Die Zunge an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.2. Die Sitzbank an der Hinterseite herun-
terdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU14351
Helmhalter Zum Öffnen des Helmhalters den Schlüssel
in das Sitzschloss stecken und dann, wie in
der Abbildung gezeigt, drehen.
Zum Abschließen des Helmhalters den
Schlüssel in die Ausgangsstellung drehen
und dann abziehen. WARNUNG! Niemals
mit am Helmhalter befestigtem Helm fah-
ren, der Helm kann gegen Hindernisse
stoßen, was zu Kontrollverlust und ei-
nem Unfall führen kann.
[GWA10161]
1. Sitzbankschloss
2. Aufschließen.
1. Vorsprung
2. Sitzhalterung
1. Helmhalterung
2. Aufschließen.
U5WMG8G0.book Page 16 Tuesday, August 17, 2010 10:18 AM
Page 32 of 98
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
GAU14453

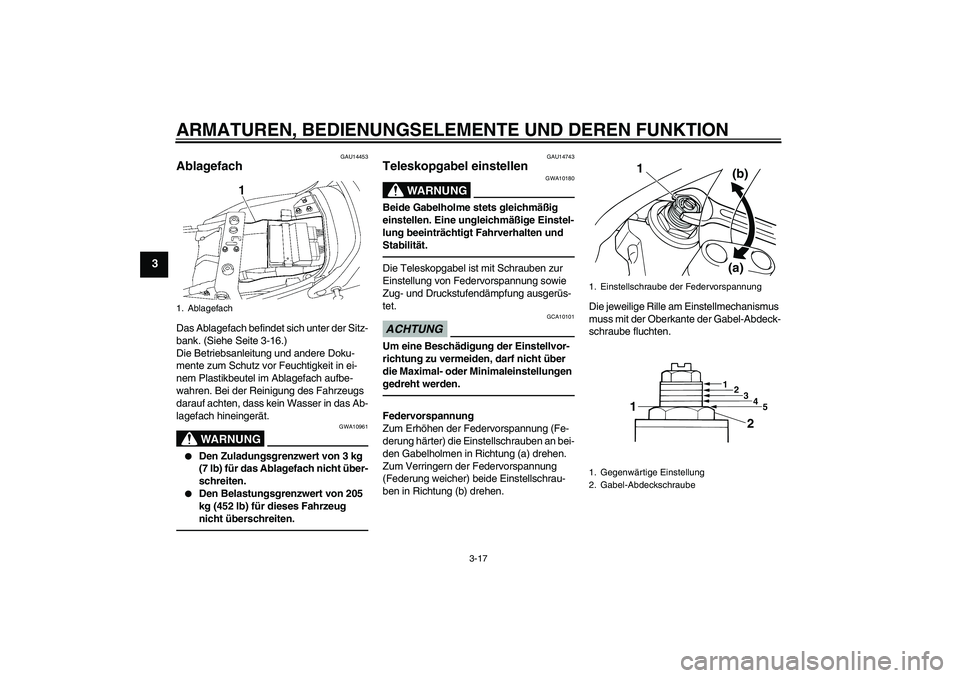

Ablagefach Das Ablagefach befindet sich unter der Sitz-
bank. (Siehe Seite 3-16.)
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in ei-
nem Plastikbeutel im Ablagefach aufbe-
wahren. Bei der Reinigung des Fahrzeugs
darauf achten, dass kein Wasser in das Ab-
lagefach hineingerät.
WARNUNG
GWA10961
Den Zuladungsgrenzwert von 3 kg
(7 lb) für das Ablagefach nicht über-
schreiten.
Den Belastungsgrenzwert von 205
kg (452 lb) für dieses Fahrzeug
nicht überschreiten.
GAU14743
Teleskopgabel einstellen
WARNUNG
GWA10180
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und
Stabilität.Die Teleskopgabel ist mit Schrauben zur
Einstellung von Federvorspannung sowie
Zug- und Druckstufendämpfung ausgerüs-
tet.ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben in Richtung (b) drehen.Die jeweilige Rille am Einstellmechanismus
muss mit der Oberkante der Gabel-Abdeck-
schraube fluchten.
1. Ablagefach
1. Einstellschraube der Federvorspannung
1. Gegenwärtige Einstellung
2. Gabel-Abdeckschraube
1
(a)(b)
3
1
2
4
5
2 1
U5WMG8G0.book Page 17 Tuesday, August 17, 2010 10:18 AM
Page 33 of 98
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3

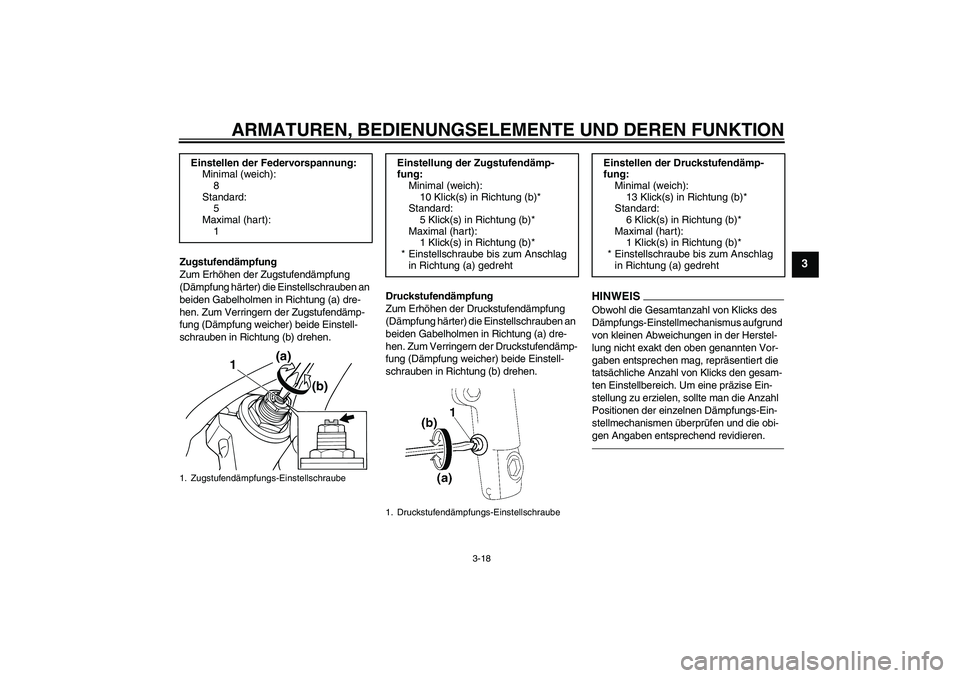

Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Zugstufendämp-
fung (Dämpfung weicher) beide Einstell-
schrauben in Richtung (b) drehen.Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Druckstufendämp-
fung (Dämpfung weicher) beide Einstell-
schrauben in Richtung (b) drehen.
HINWEI
S
Obwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus aufgrund
von kleinen Abweichungen in der Herstel-
lung nicht exakt den oben genannten Vor-
gaben entsprechen mag, repräsentiert die
tatsächliche Anzahl von Klicks den gesam-
ten Einstellbereich. Um eine präzise Ein-
stellung zu erzielen, sollte man die Anzahl
Positionen der einzelnen Dämpfungs-Ein-
stellmechanismen überprüfen und die obi-
gen Angaben entsprechend revidieren.
Einstellen der Federvorspannung:
Minimal (weich):
8
Standard:
5
Maximal (hart):
11. Zugstufendämpfungs-Einstellschraube
1(a)
(b)
Einstellung der Zugstufendämp-
fung:
Minimal (weich):
10 Klick(s) in Richtung (b)*
Standard:
5 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
1. Druckstufendämpfungs-Einstellschraube
Einstellen der Druckstufendämp-
fung:
Minimal (weich):
13 Klick(s) in Richtung (b)*
Standard:
6 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
U5WMG8G0.book Page 18 Tuesday, August 17, 2010 10:18 AM

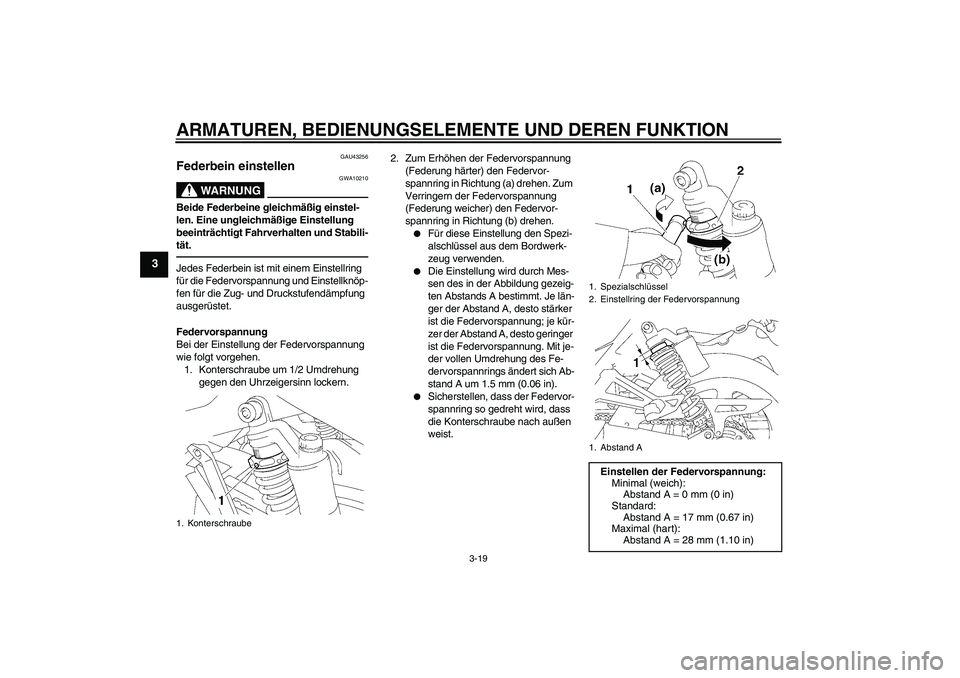

Page 34 of 98
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
GAU43256
Federbein einstellen
WARNUNG
GWA10210
Beide Federbeine gleichmäßig einstel-
len. Eine ungleichmäßige Einstellung
beeinträchtigt Fahrverhalten und Stabili-
tät.Jedes Federbein ist mit einem Einstellring
für die Federvorspannung und Einstellknöp-
fen für die Zug- und Druckstufendämpfung
ausgerüstet.
Federvorspannung
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
1. Konterschraube um 1/2 Umdrehung
gegen den Uhrzeigersinn lockern.2. Zum Erhöhen der Federvorspannung
(Federung härter) den Federvor-
spannring in Richtung (a) drehen. Zum
Verringern der Federvorspannung
(Federung weicher) den Federvor-
spannring in Richtung (b) drehen.
Für diese Einstellung den Spezi-
alschlüssel aus dem Bordwerk-
zeug verwenden.
Die Einstellung wird durch Mes-
sen des in der Abbildung gezeig-
ten Abstands A bestimmt. Je län-
ger der Abstand A, desto stärker
ist die Federvorspannung; je kür-
zer der Abstand A, desto geringer
ist die Federvorspannung. Mit je-
der vollen Umdrehung des Fe-
dervorspannrings ändert sich Ab-
stand A um 1.5 mm (0.06 in).
Sicherstellen, dass der Federvor-
spannring so gedreht wird, dass
die Konterschraube nach außen
weist.
1. Konterschraube
1. Spezialschlüssel
2. Einstellring der Federvorspannung
1. Abstand AEinstellen der Federvorspannung:
Minimal (weich):
Abstand A = 0 mm (0 in)
Standard:
Abstand A = 17 mm (0.67 in)
Maximal (hart):
Abstand A = 28 mm (1.10 in)
U5WMG8G0.book Page 19 Tuesday, August 17, 2010 10:18 AM
Page 35 of 98
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
3

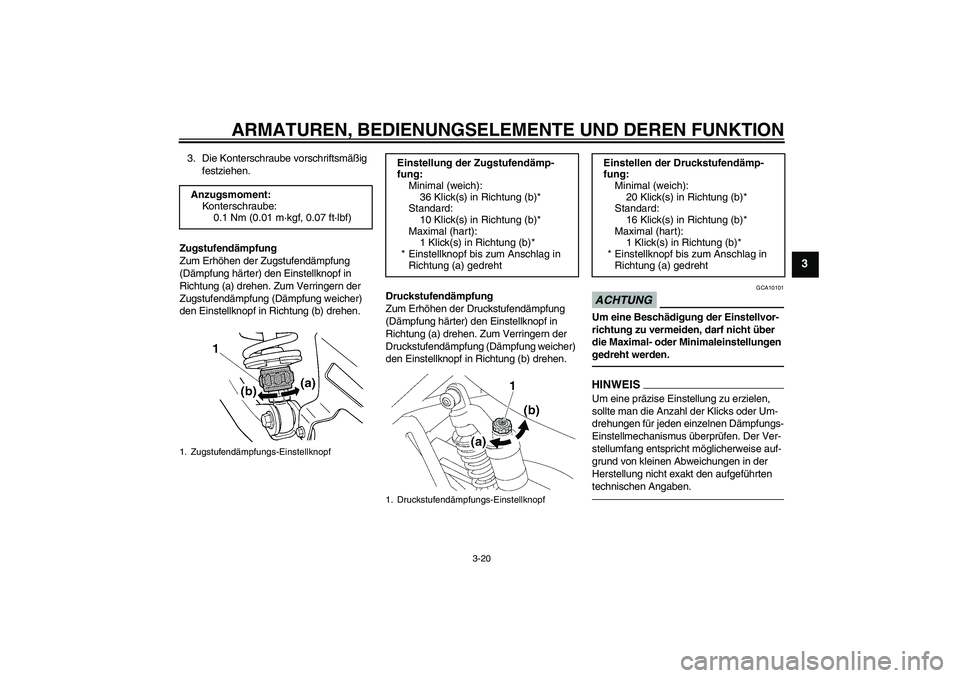

3. Die Konterschraube vorschriftsmäßig
festziehen.
Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen.Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen.
ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.HINWEISUm eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Klicks oder Um-
drehungen für jeden einzelnen Dämpfungs-
Einstellmechanismus überprüfen. Der Ver-
stellumfang entspricht möglicherweise auf-
grund von kleinen Abweichungen in der
Herstellung nicht exakt den aufgeführten
technischen Angaben.
Anzugsmoment:
Konterschraube:
0.1 Nm (0.01 m·kgf, 0.07 ft·lbf)1. Zugstufendämpfungs-Einstellknopf
Einstellung der Zugstufendämp-
fung:
Minimal (weich):
36 Klick(s) in Richtung (b)*
Standard:
10 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellknopf bis zum Anschlag in
Richtung (a) gedreht
1. Druckstufendämpfungs-Einstellknopf
Einstellen der Druckstufendämp-
fung:
Minimal (weich):
20 Klick(s) in Richtung (b)*
Standard:
16 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellknopf bis zum Anschlag in
Richtung (a) gedreht
U5WMG8G0.book Page 20 Tuesday, August 17, 2010 10:18 AM
Page 36 of 98
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-21
3

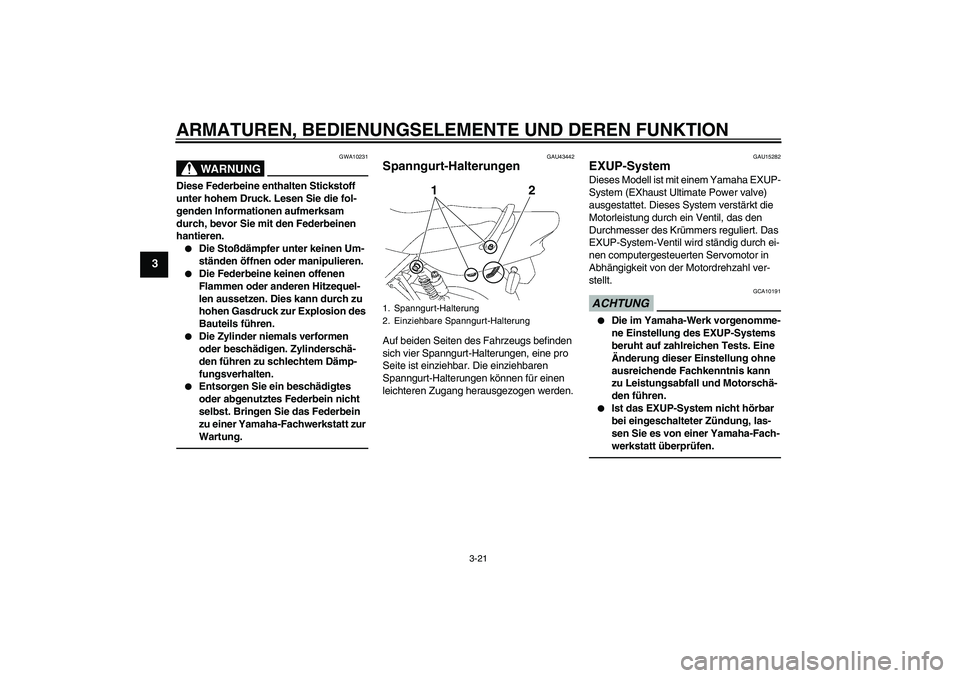

WARNUNG
GWA10231
Diese Federbeine enthalten Stickstoff
unter hohem Druck. Lesen Sie die fol-
genden Informationen aufmerksam
durch, bevor Sie mit den Federbeinen
hantieren.
Die Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
Die Federbeine keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
Die Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.
GAU43442
Spanngurt-Halterungen Auf beiden Seiten des Fahrzeugs befinden
sich vier Spanngurt-Halterungen, eine pro
Seite ist einziehbar. Die einziehbaren
Spanngurt-Halterungen können für einen
leichteren Zugang herausgezogen werden.
GAU15282
EXUP-System Dieses Modell ist mit einem Yamaha EXUP-
System (EXhaust Ultimate Power valve)
ausgestattet. Dieses System verstärkt die
Motorleistung durch ein Ventil, das den
Durchmesser des Krümmers reguliert. Das
EXUP-System-Ventil wird ständig durch ei-
nen computergesteuerten Servomotor in
Abhängigkeit von der Motordrehzahl ver-
stellt.ACHTUNG
GCA10191
Die im Yamaha-Werk vorgenomme-
ne Einstellung des EXUP-Systems
beruht auf zahlreichen Tests. Eine
Änderung dieser Einstellung ohne
ausreichende Fachkenntnis kann
zu Leistungsabfall und Motorschä-
den führen.
Ist das EXUP-System nicht hörbar
bei eingeschalteter Zündung, las-
sen Sie es von einer Yamaha-Fach-
werkstatt überprüfen.
1. Spanngurt-Halterung
2. Einziehbare Spanngurt-Halterung
12
U5WMG8G0.book Page 21 Tuesday, August 17, 2010 10:18 AM
Page 37 of 98
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-22
3
GAU15304

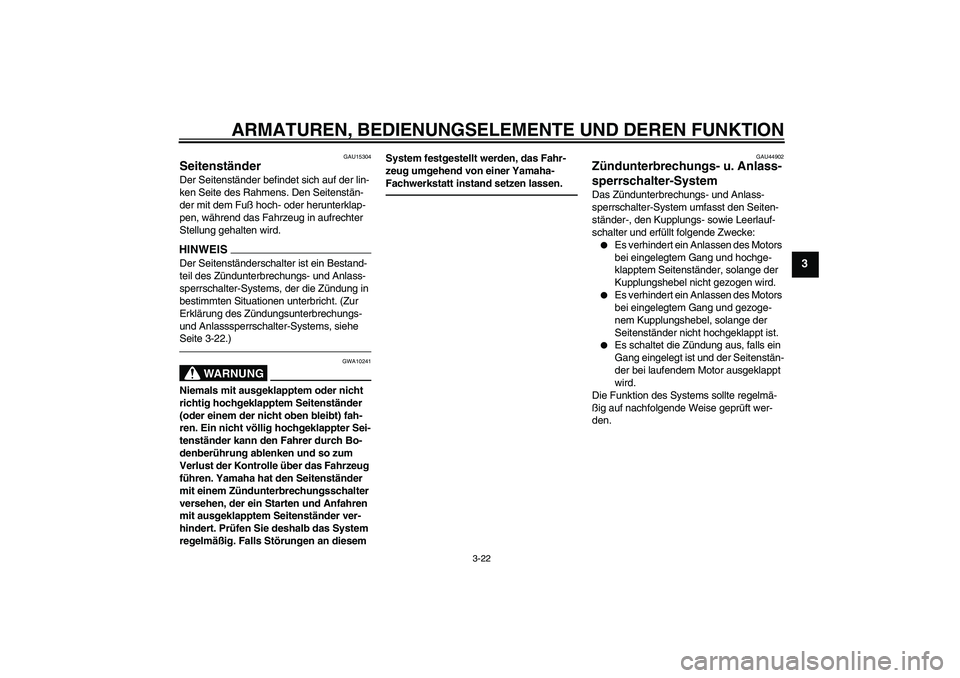

Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe
Seite 3-22.)
WARNUNG
GWA10241
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
GAU44902
Zündunterbrechungs- u. Anlass-
sperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U5WMG8G0.book Page 22 Tuesday, August 17, 2010 10:18 AM
Page 38 of 98

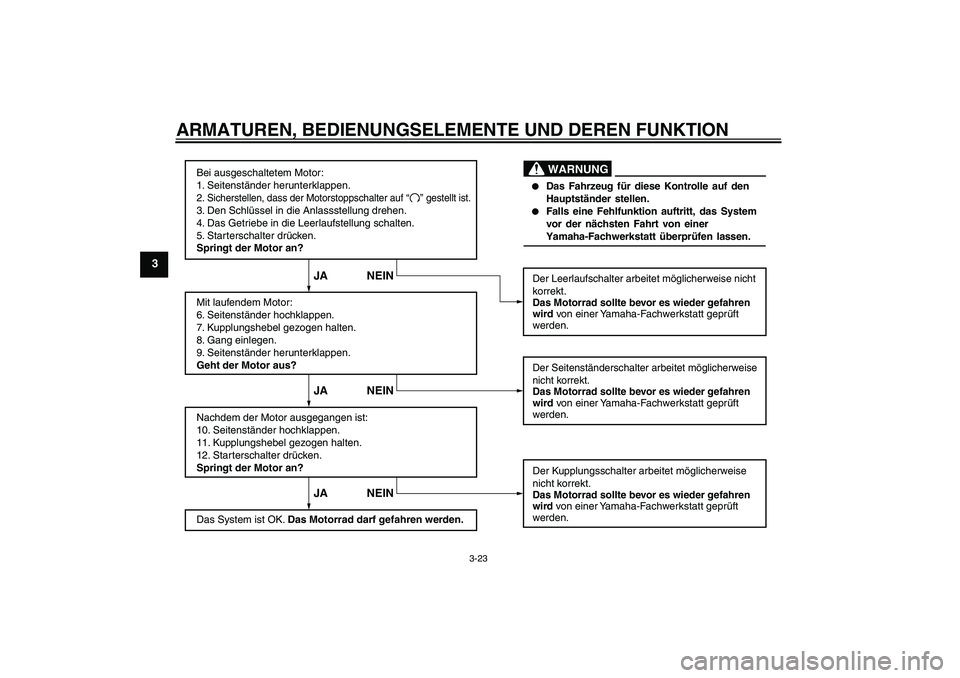

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-23
3
WARNUNG
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter auf3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
“ ” gestellt ist.
U5WMG8G0.book Page 23 Tuesday, August 17, 2010 10:18 AM
Page 39 of 98

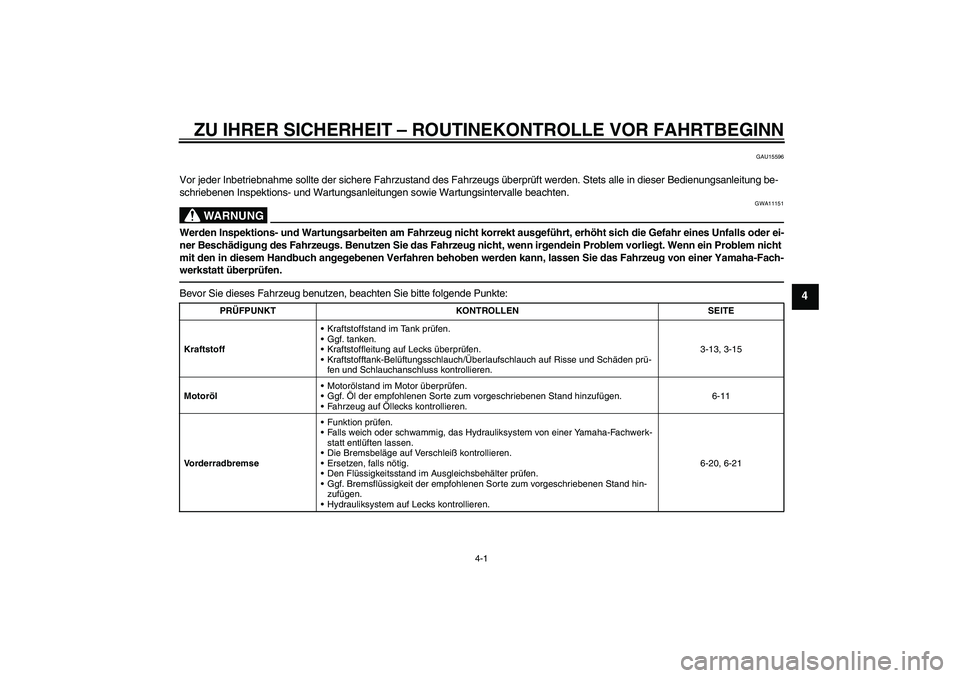

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen .
Kraftstofftank-Belüftungsschlauch/Überlaufschlauch auf Risse und Schäden prü-
fen und Schlauchanschluss kontrollieren.3-13, 3-15
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-11
VorderradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-20, 6-21
U5WMG8G0.book Page 1 Tuesday, August 17, 2010 10:18 AM
Page 40 of 98

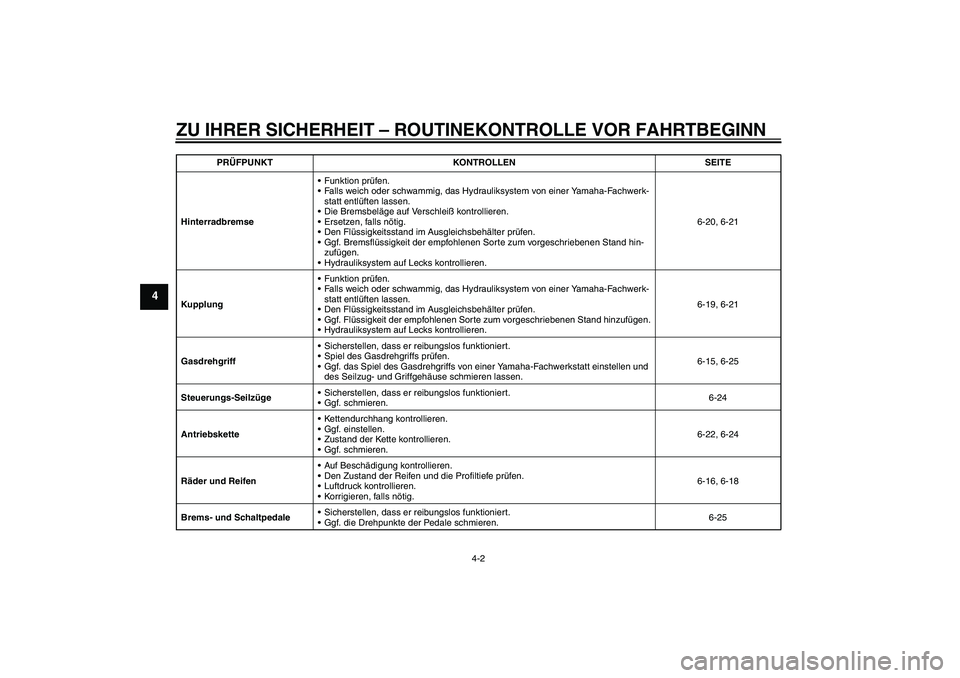

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
HinterradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-20, 6-21
KupplungFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Gg f. Flüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren.6-19, 6-21
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Spiel des Gasdrehgriffs prüfen.
Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen.6-15, 6-25
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-24
AntriebsketteKettendurchhang kontrollieren.
Ggf. einstellen.
Zustand der Kette kontrollieren.
Ggf. schmieren.6-22, 6-24
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-16, 6-18
Brems- und SchaltpedaleSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Pedale schmieren.6-25 PRÜFPUNKT KONTROLLEN SEITE
U5WMG8G0.book Page 2 Tuesday, August 17, 2010 10:18 AM
