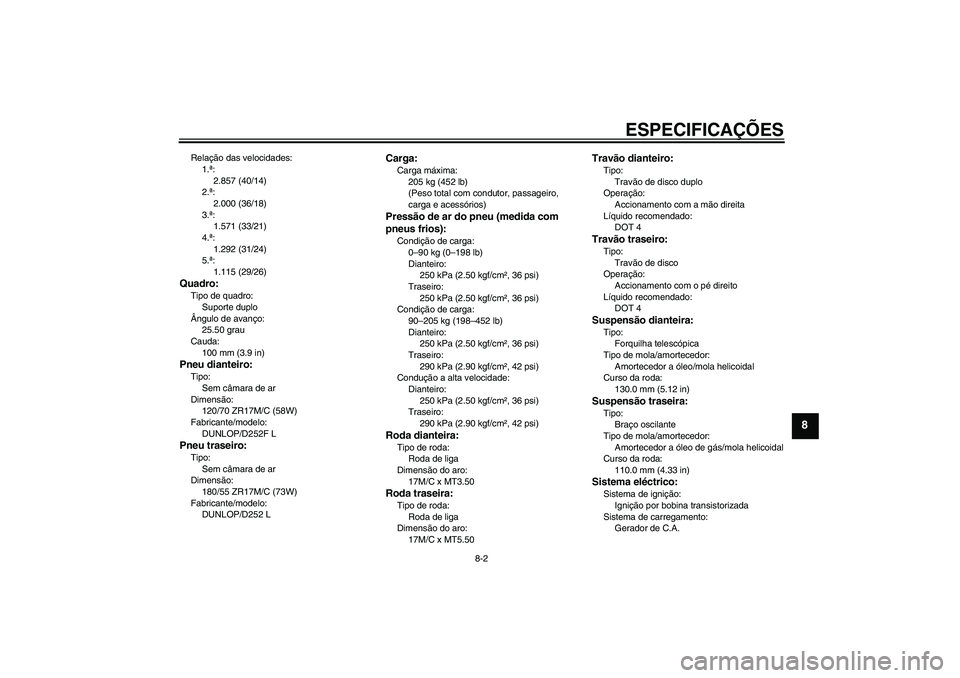

ESPECIFICAÇÕES
8-2
8
Relação das velocidades:
1.ª:
2.857 (40/14)
2.ª:
2.000 (36/18)
3.ª:
1.571 (33/21)
4.ª:
1.292 (31/24)
5.ª:
1.115 (29/26)Quadro:Tipo de quadro:
Suporte duplo
Ângulo de avanço:
25.50 grau
Cauda:
100 mm (3.9 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D252F LPneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
180/55 ZR17M/C (73W)
Fabricante/modelo:
DUNLOP/D252 L
Carga:Carga máxima:
205 kg (452 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
250 kPa (2.50 kgf/cm², 36 psi)
Condição de carga:
90–205 kg (198–452 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade:
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT5.50
Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
130.0 mm (5.12 in)Suspensão traseira:Tipo:
Braço oscilante
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
110.0 mm (4.33 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento:
Gerador de C.A.
U5WMP8P0.book Page 2 Tuesday, August 17, 2010 3:10 PM

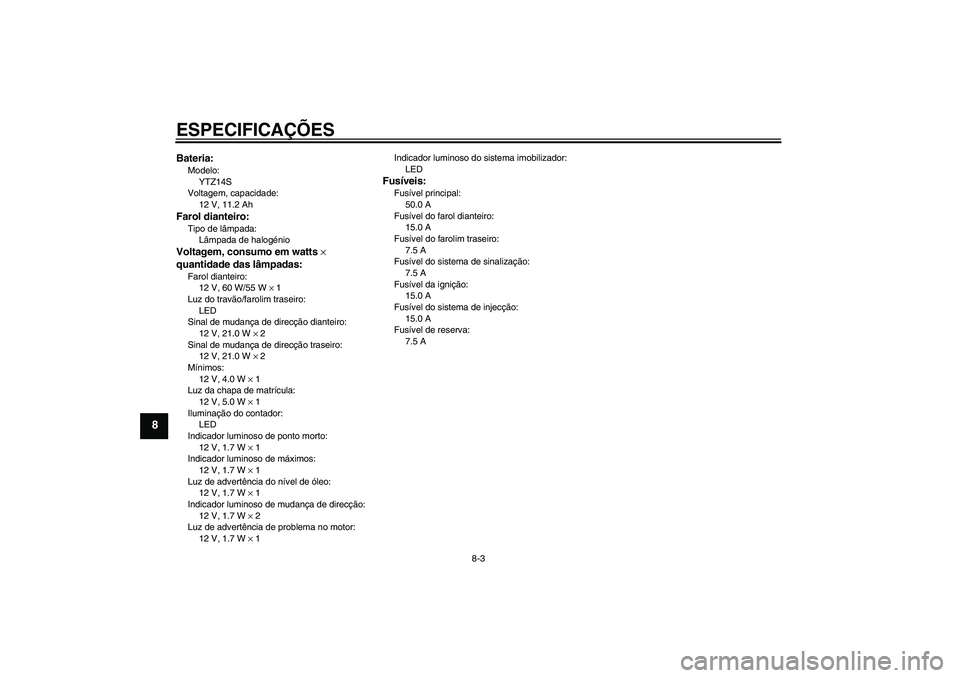

ESPECIFICAÇÕES
8-3
8
Bateria:Modelo:
YTZ14S
Voltagem, capacidade:
12 V, 11.2 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55 W × 1
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 21.0 W × 2
Mínimos:
12 V, 4.0 W × 1
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
12 V, 1.7 W × 1
Indicador luminoso de máximos:
12 V, 1.7 W × 1
Luz de advertência do nível de óleo:
12 V, 1.7 W × 1
Indicador luminoso de mudança de direcção:
12 V, 1.7 W × 2
Luz de advertência de problema no motor:
12 V, 1.7 W × 1Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do farolim traseiro:
7.5 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição:
15.0 A
Fusível do sistema de injecção:
15.0 A
Fusível de reserva:
7.5 A
U5WMP8P0.book Page 3 Tuesday, August 17, 2010 3:10 PM

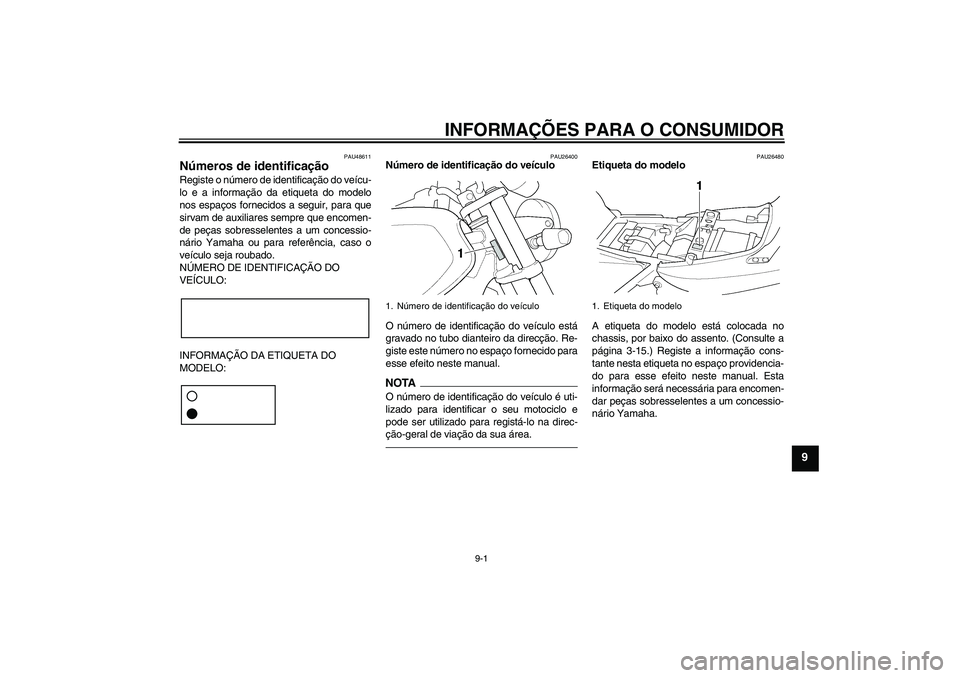

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU48611
Números de identificação Registe o número de identificação do veícu-
lo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
de peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
PAU26480
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-15.) Registe a informação cons-
tante nesta etiqueta no espaço providencia-
do para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.
1. Número de identificação do veículo
1. Etiqueta do modelo
U5WMP8P0.book Page 1 Tuesday, August 17, 2010 3:10 PM

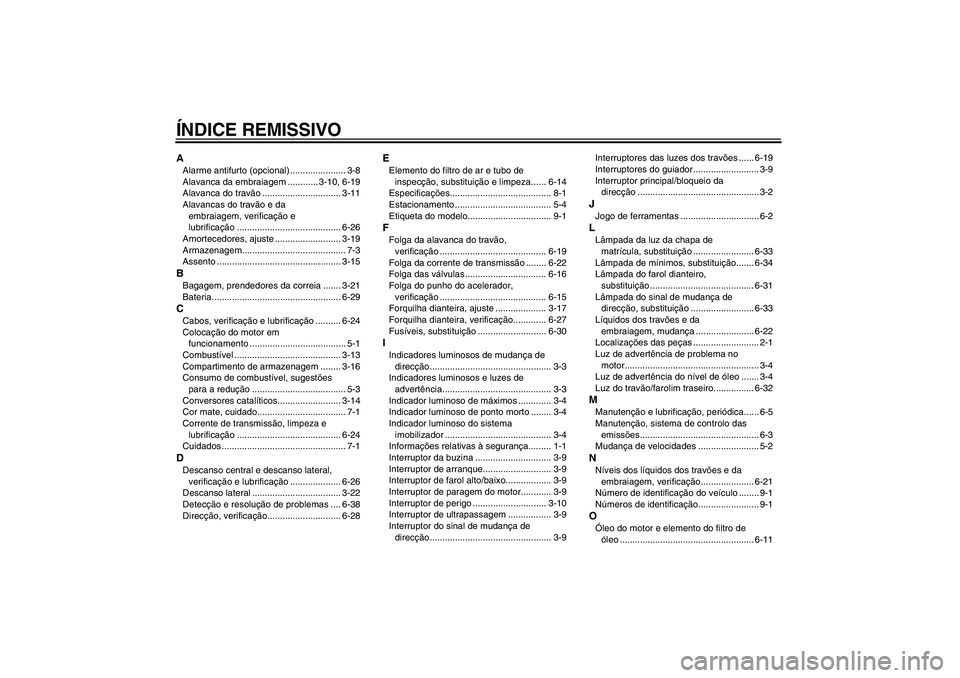

ÍNDICE REMISSIVOAAlarme antifurto (opcional) ...................... 3-8
Alavanca da embraiagem ............ 3-10, 6-19
Alavanca do travão ............................... 3-11
Alavancas do travão e da
embraiagem, verificação e
lubrificação ......................................... 6-26
Amortecedores, ajuste .......................... 3-19
Armazenagem......................................... 7-3
Assento ................................................. 3-15BBagagem, prendedores da correia ....... 3-21
Bateria................................................... 6-29CCabos, verificação e lubrificação .......... 6-24
Colocação do motor em
funcionamento ...................................... 5-1
Combustível .......................................... 3-13
Compartimento de armazenagem ........ 3-16
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversores catalíticos......................... 3-14
Cor mate, cuidado................................... 7-1
Corrente de transmissão, limpeza e
lubrificação ......................................... 6-24
Cuidados ................................................. 7-1DDescanso central e descanso lateral,
verificação e lubrificação .................... 6-26
Descanso lateral ................................... 3-22
Detecção e resolução de problemas .... 6-38
Direcção, verificação............................. 6-28
EElemento do filtro de ar e tubo de
inspecção, substituição e limpeza...... 6-14
Especificações........................................ 8-1
Estacionamento ...................................... 5-4
Etiqueta do modelo................................. 9-1FFolga da alavanca do travão,
verificação .......................................... 6-19
Folga da corrente de transmissão ........ 6-22
Folga das válvulas ................................ 6-16
Folga do punho do acelerador,
verificação .......................................... 6-15
Forquilha dianteira, ajuste .................... 3-17
Forquilha dianteira, verificação............. 6-27
Fusíveis, substituição ........................... 6-30IIndicadores luminosos de mudança de
direcção................................................ 3-3
Indicadores luminosos e luzes de
advertência........................................... 3-3
Indicador luminoso de máximos ............. 3-4
Indicador luminoso de ponto morto ........ 3-4
Indicador luminoso do sistema
imobilizador .......................................... 3-4
Informações relativas à segurança......... 1-1
Interruptor da buzina .............................. 3-9
Interruptor de arranque........................... 3-9
Interruptor de farol alto/baixo.................. 3-9
Interruptor de paragem do motor............ 3-9
Interruptor de perigo ............................. 3-10
Interruptor de ultrapassagem ................. 3-9
Interruptor do sinal de mudança de
direcção................................................ 3-9Interruptores das luzes dos travões ...... 6-19
Interruptores do guiador .......................... 3-9
Interruptor principal/bloqueio da
direcção ................................................ 3-2
JJogo de ferramentas ............................... 6-2LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-33
Lâmpada de mínimos, substituição....... 6-34
Lâmpada do farol dianteiro,
substituição ......................................... 6-31
Lâmpada do sinal de mudança de
direcção, substituição ......................... 6-33
Líquidos dos travões e da
embraiagem, mudança ....................... 6-22
Localizações das peças .......................... 2-1
Luz de advertência de problema no
motor..................................................... 3-4
Luz de advertência do nível de óleo ....... 3-4
Luz do travão/farolim traseiro................ 6-32MManutenção e lubrificação, periódica...... 6-5
Manutenção, sistema de controlo das
emissões............................................... 6-3
Mudança de velocidades ........................ 5-2NNíveis dos líquidos dos travões e da
embraiagem, verificação..................... 6-21
Número de identificação do veículo ........ 9-1
Números de identificação........................ 9-1OÓleo do motor e elemento do filtro de
óleo ..................................................... 6-11
U5WMP8P0.book Page 1 Tuesday, August 17, 2010 3:10 PM

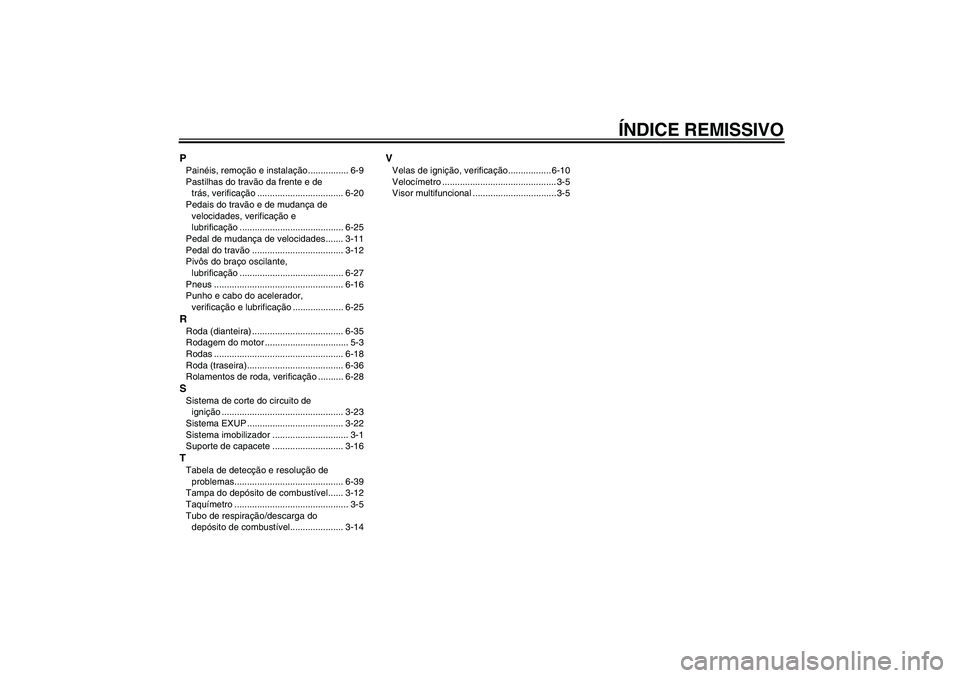

ÍNDICE REMISSIVO
PPainéis, remoção e instalação................ 6-9
Pastilhas do travão da frente e de
trás, verificação .................................. 6-20
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-25
Pedal de mudança de velocidades....... 3-11
Pedal do travão .................................... 3-12
Pivôs do braço oscilante,
lubrificação ......................................... 6-27
Pneus ................................................... 6-16
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-25RRoda (dianteira) .................................... 6-35
Rodagem do motor ................................. 5-3
Rodas ................................................... 6-18
Roda (traseira)...................................... 6-36
Rolamentos de roda, verificação .......... 6-28SSistema de corte do circuito de
ignição ................................................ 3-23
Sistema EXUP ...................................... 3-22
Sistema imobilizador .............................. 3-1
Suporte de capacete ............................ 3-16TTabela de detecção e resolução de
problemas........................................... 6-39
Tampa do depósito de combustível...... 3-12
Taquímetro ............................................. 3-5
Tubo de respiração/descarga do
depósito de combustível..................... 3-14
VVelas de ignição, verificação................. 6-10
Velocímetro ............................................. 3-5
Visor multifuncional ................................. 3-5
U5WMP8P0.book Page 2 Tuesday, August 17, 2010 3:10 PM
