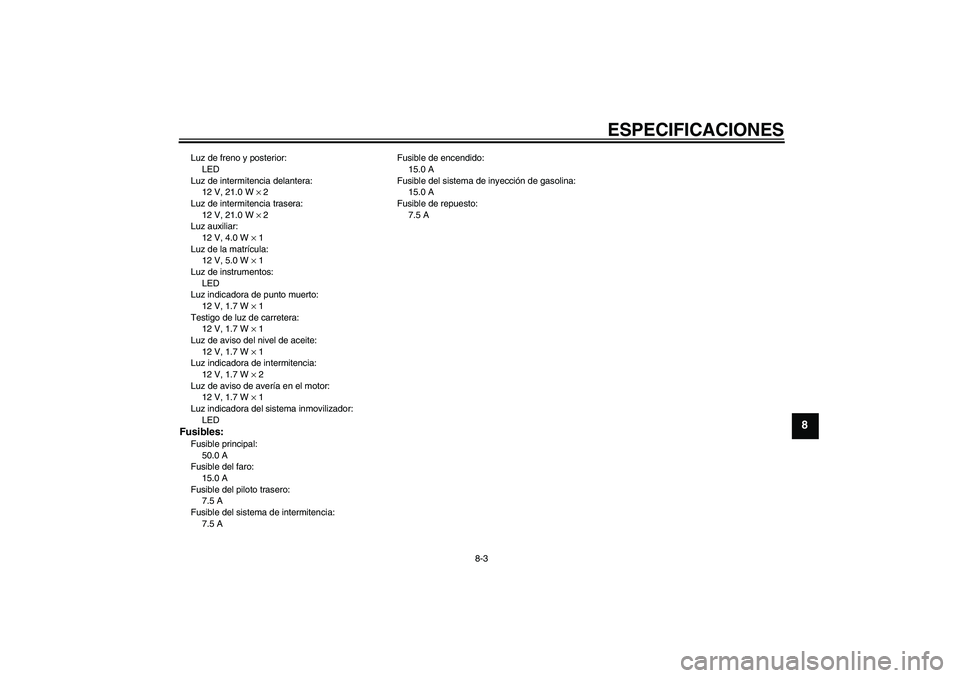

ESPECIFICACIONES
8-3
8
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 4.0 W × 1
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Testigo de luz de carretera:
12 V, 1.7 W × 1
Luz de aviso del nivel de aceite:
12 V, 1.7 W × 1
Luz indicadora de intermitencia:
12 V, 1.7 W × 2
Luz de aviso de avería en el motor:
12 V, 1.7 W × 1
Luz indicadora del sistema inmovilizador:
LEDFusibles:Fusible principal:
50.0 A
Fusible del faro:
15.0 A
Fusible del piloto trasero:
7.5 A
Fusible del sistema de intermitencia:
7.5 AFusible de encendido:
15.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de repuesto:
7.5 A
U5WMS8S0.book Page 3 Tuesday, August 17, 2010 11:51 AM

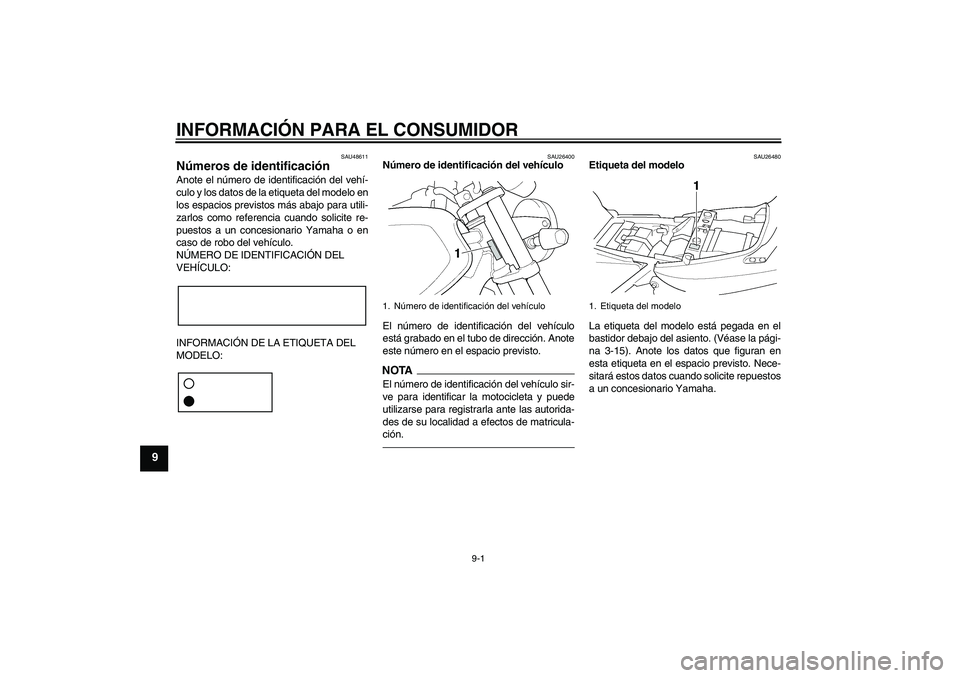

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48611
Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26480
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-15). Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo
1. Etiqueta del modelo
U5WMS8S0.book Page 1 Tuesday, August 17, 2010 11:51 AM

INDEX
AAceite del motor y filtro ......................... 6-11
Alarma antirrobo (opcional) .................... 3-8
Almacenamiento ..................................... 7-3
Arranque del motor ................................. 5-1
Asiento.................................................. 3-15BBatería .................................................. 6-29
Bombilla de la luz de la matrícula,
cambio ................................................ 6-33
Bombilla del faro, cambio ..................... 6-31
Bombilla del intermitente, cambio......... 6-33
Bombilla de una luz de posición,
cambio ................................................ 6-34
Bujías, comprobación ........................... 6-10CCaballete central y caballete lateral,
comprobación y engrase .................... 6-26
Caballete lateral.................................... 3-21
Cables, comprobación y engrase ......... 6-24
Cadena de transmisión, limpieza y
engrase .............................................. 6-24
Cambio ................................................... 5-2
Catalizador ........................................... 3-14
Cojinetes de las ruedas,
comprobación ..................................... 6-28
Color mate, precaución .......................... 7-1
Compartimento portaobjetos ................ 3-16
Conjuntos amortiguadores, ajuste ........ 3-18
Conmutador de la luz de cruce/
carretera ............................................... 3-9
Consumo de gasolina, consejos para
reducirlo................................................ 5-3
Cuadro de identificación de averías ..... 6-39Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-28EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-1FFiltro de aire y tubo de drenaje,
cambio y limpieza ...............................6-14
Fusibles, cambio ...................................6-30GGasolina ................................................3-12HHolgura de la válvula.............................6-16
Horquilla delantera, ajuste .................... 3-16
Horquilla delantera, comprobación ....... 6-27IIdentificación de averías ....................... 6-37
Información relativa a la seguridad ......... 1-1
Interruptor de arranque ........................... 3-9
Interruptor de intermitencia ..................... 3-9
Interruptor de la bocina ........................... 3-9
Interruptor de luces de emergencia ........ 3-9
Interruptor de paro del motor .................. 3-9
Interruptor de ráfagas.............................. 3-9
Interruptores de la luz de freno ............. 6-19
Interruptores del manillar ........................ 3-9
Interruptor principal/Bloqueo de
dirección................................................ 3-2JJuego de herramientas ........................... 6-2
Juego de la cadena de transmisión ......6-22Juego libre de la maneta del freno,
comprobación ..................................... 6-19
Juego libre del puño del acelerador,
comprobación ..................................... 6-15
LLíquido de frenos y embrague,
comprobación ..................................... 6-21
Líquidos de freno y embrague,
cambio ................................................ 6-22
Luces indicadoras de intermitencia ........ 3-3
Luz de aviso de avería del motor............ 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz de freno/piloto trasero .................... 6-32
Luz indicadora del sistema
inmovilizador......................................... 3-4
Luz indicadora de punto muerto ............. 3-4MManeta de embrague................... 3-10, 6-19
Maneta de freno.................................... 3-11
Manetas de freno y embrague,
comprobación y engrase .................... 6-26
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-5NNeumáticos ........................................... 6-16
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1PPaneles, desmontaje y montaje.............. 6-9
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-20
Pedal de cambio ................................... 3-10
Pedal de freno ...................................... 3-11
U5WMS8S0.book Page 1 Tuesday, August 17, 2010 11:51 AM

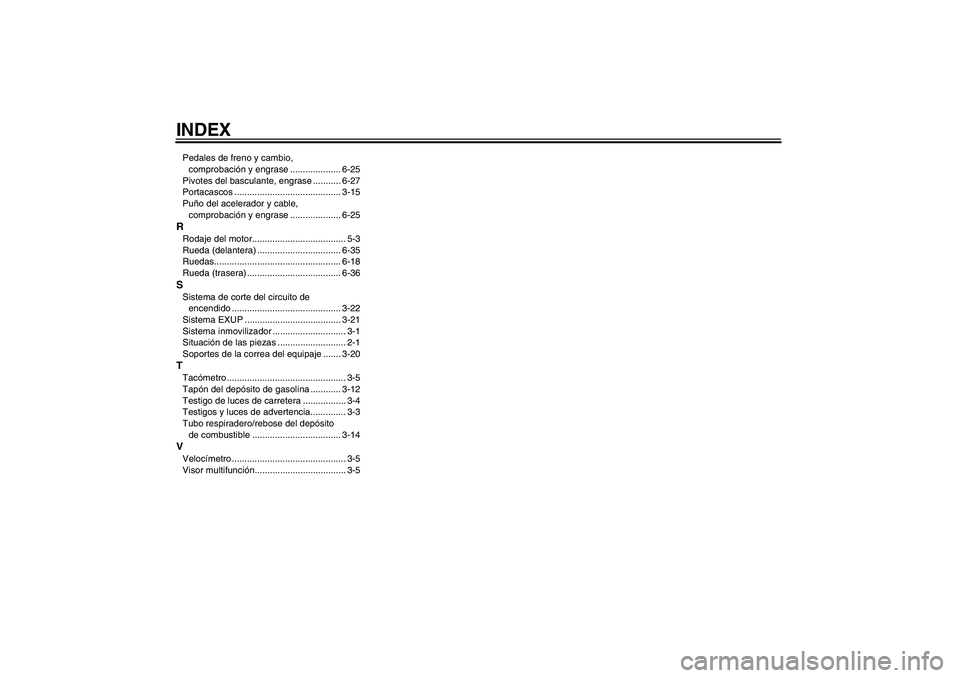

INDEXPedales de freno y cambio,
