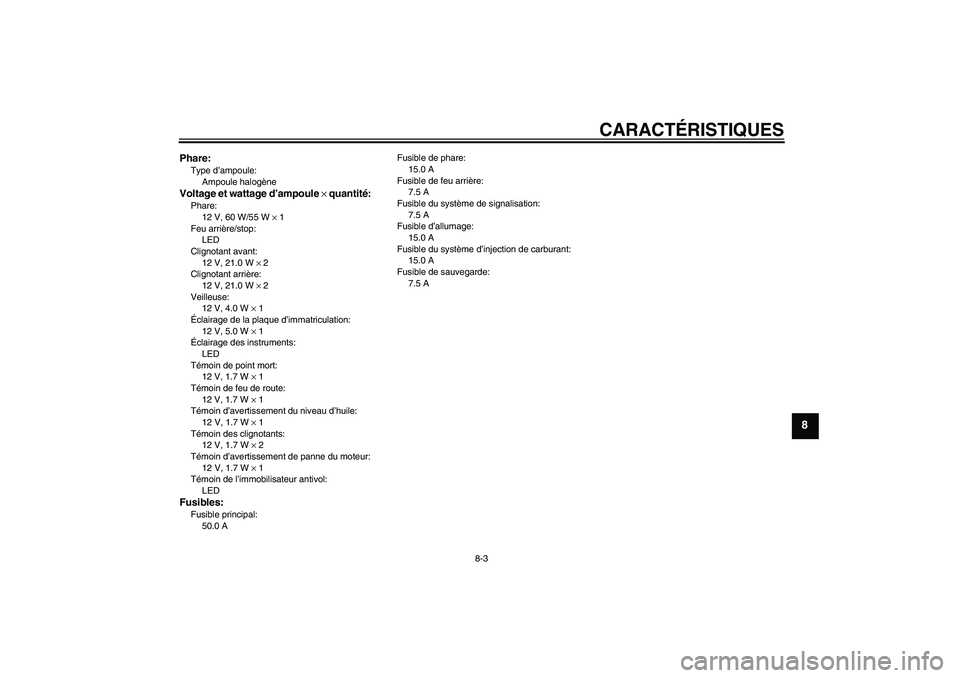

CARACTÉRISTIQUES
8-3
8
Phare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55 W × 1
Feu arrière/stop:
LED
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 4.0 W × 1
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
12 V, 1.7 W × 1
Témoin de feu de route:
12 V, 1.7 W × 1
Témoin d’avertissement du niveau d’huile:
12 V, 1.7 W × 1
Témoin des clignotants:
12 V, 1.7 W × 2
Témoin d’avertissement de panne du moteur:
12 V, 1.7 W × 1
Témoin de l’immobilisateur antivol:
LEDFusibles:Fusible principal:
50.0 AFusible de phare:
15.0 A
Fusible de feu arrière:
7.5 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage:
15.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible de sauvegarde:
7.5 A
U5WMF8F0.book Page 3 Tuesday, August 17, 2010 9:17 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU48611

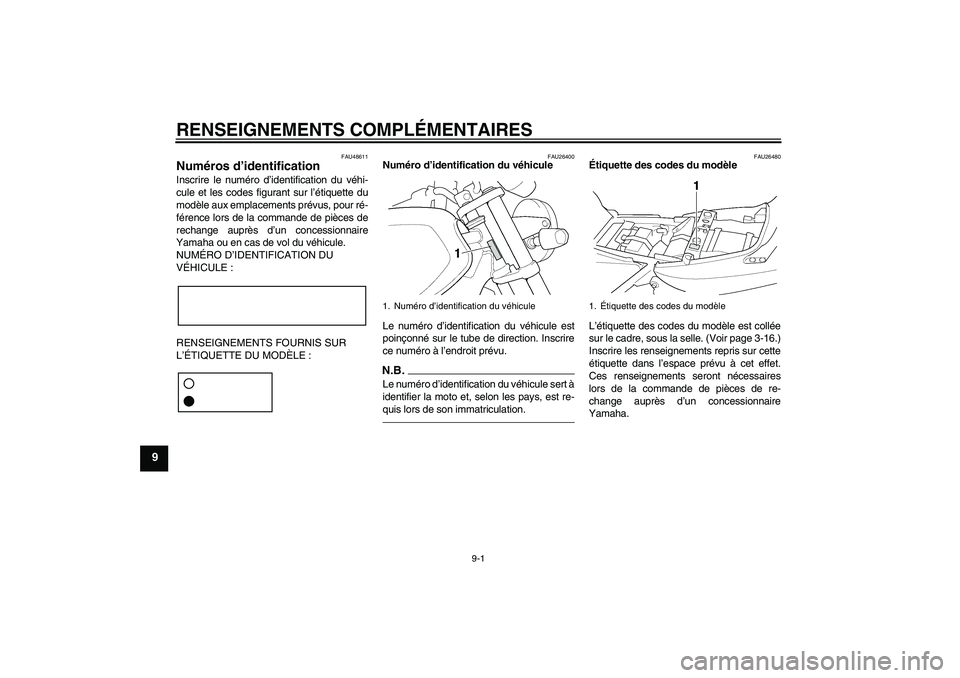

Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-16.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U5WMF8F0.book Page 1 Tuesday, August 17, 2010 9:17 AM

INDEX

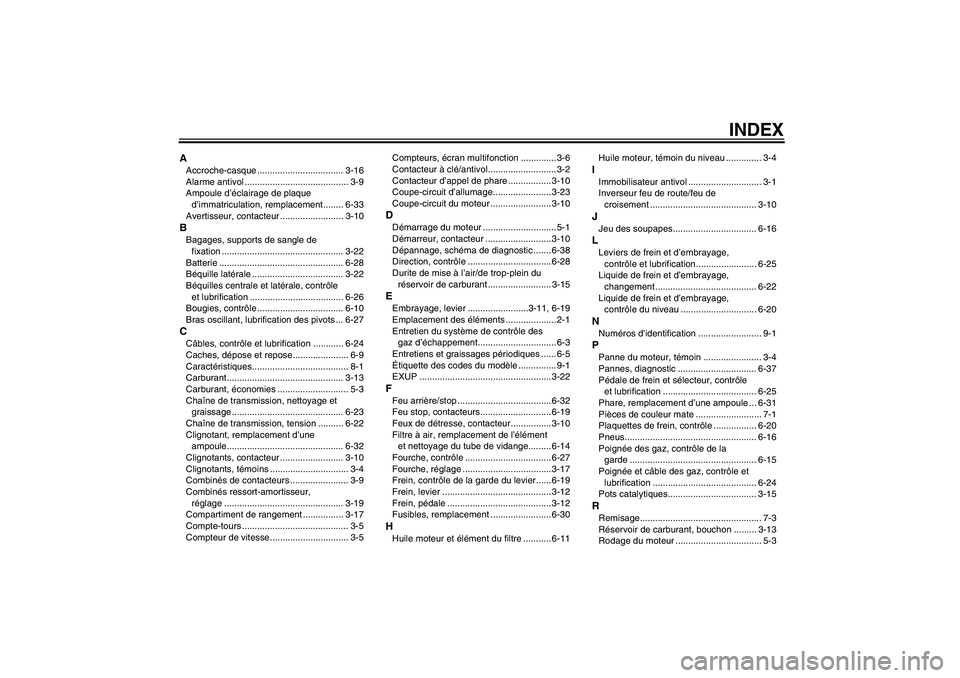

AAccroche-casque .................................. 3-16
Alarme antivol ......................................... 3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........ 6-33
Avertisseur, contacteur ......................... 3-10BBagages, supports de sangle de
fixation ................................................ 3-22
Batterie ................................................. 6-28
Béquille latérale .................................... 3-22
Béquilles centrale et latérale, contrôle
et lubrification ..................................... 6-26
Bougies, contrôle .................................. 6-10
Bras oscillant, lubrification des pivots ... 6-27CCâbles, contrôle et lubrification ............ 6-24
Caches, dépose et repose...................... 6-9
Caractéristiques...................................... 8-1
Carburant.............................................. 3-13
Carburant, économies ............................ 5-3
Chaîne de transmission, nettoyage et
graissage ............................................ 6-23
Chaîne de transmission, tension .......... 6-22
Clignotant, remplacement d’une
ampoule.............................................. 6-32
Clignotants, contacteur ......................... 3-10
Clignotants, témoins ............................... 3-4
Combinés de contacteurs ....................... 3-9
Combinés ressort-amortisseur,
réglage ............................................... 3-19
Compartiment de rangement ................ 3-17
Compte-tours .......................................... 3-5
Compteur de vitesse............................... 3-5Compteurs, écran multifonction ..............3-6
Contacteur à clé/antivol........................... 3-2
Contacteur d’appel de phare ................. 3-10
Coupe-circuit d’allumage....................... 3-23
Coupe-circuit du moteur ........................ 3-10
DDémarrage du moteur .............................5-1
Démarreur, contacteur .......................... 3-10
Dépannage, schéma de diagnostic ....... 6-38
Direction, contrôle .................................6-28
Durite de mise à l’air/de trop-plein du
réservoir de carburant ......................... 3-15EEmbrayage, levier ........................3-11, 6-19
Emplacement des éléments .................... 2-1
Entretien du système de contrôle des
gaz d’échappement............................... 6-3
Entretiens et graissages périodiques ...... 6-5
Étiquette des codes du modèle ............... 9-1
EXUP ....................................................3-22FFeu arrière/stop .....................................6-32
Feu stop, contacteurs............................ 6-19
Feux de détresse, contacteur................3-10
Filtre à air, remplacement de l’élément
et nettoyage du tube de vidange......... 6-14
Fourche, contrôle .................................. 6-27
Fourche, réglage ...................................3-17
Frein, contrôle de la garde du levier...... 6-19
Frein, levier ........................................... 3-12
Frein, pédale ......................................... 3-12
Fusibles, remplacement ........................ 6-30HHuile moteur et élément du filtre ........... 6-11Huile moteur, témoin du niveau .............. 3-4
IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-10JJeu des soupapes................................. 6-16LLeviers de frein et d’embrayage,
contrôle et lubrification........................ 6-25
Liquide de frein et d’embrayage,
changement ........................................ 6-22
Liquide de frein et d’embrayage,
contrôle du niveau .............................. 6-20NNuméros d’identification ......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-37
Pédale de frein et sélecteur, contrôle
et lubrification ..................................... 6-25
Phare, remplacement d’une ampoule ... 6-31
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle ................. 6-20
Pneus.................................................... 6-16
Poignée des gaz, contrôle de la
garde .................................................. 6-15
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-24
Pots catalytiques................................... 3-15RRemisage................................................ 7-3
Réservoir de carburant, bouchon ......... 3-13
Rodage du moteur .................................. 5-3
U5WMF8F0.book Page 1 Tuesday, August 17, 2010 9:17 AM

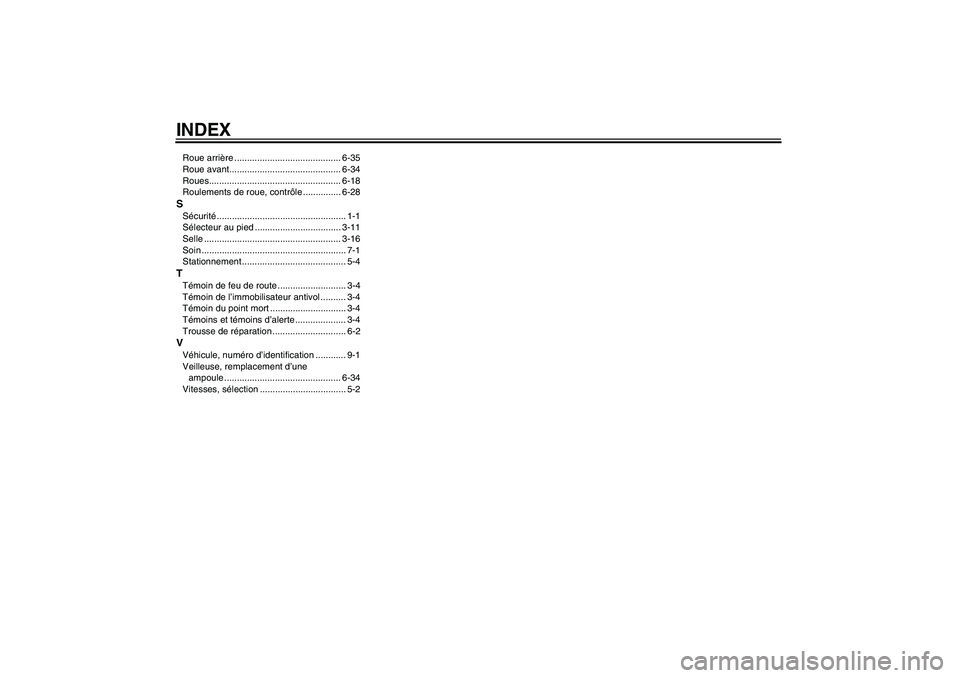

INDEXRoue arrière .......................................... 6-35
Roue avant............................................ 6-34
Roues.................................................... 6-18
Roulements de roue, contrôle ............... 6-28SSécurité................................................... 1-1
Sélecteur au pied .................................. 3-11
Selle ...................................................... 3-16
Soin ......................................................... 7-1
Stationnement ......................................... 5-4TTémoin de feu de route ........................... 3-4
Témoin de l’immobilisateur antivol .......... 3-4
Témoin du point mort .............................. 3-4
Témoins et témoins d’alerte .................... 3-4
Trousse de réparation ............................. 6-2VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule .............................................. 6-34
Vitesses, sélection .................................. 5-2
