YAMAHA XJR 1300 2013 Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-2
8
5. Gang:1.115 (29/26)
Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel: 25.50 Grad
Nachlauf: 100 mm (3.9 in)Vorderreifen:Ausführung:Schlauchlos-Reifen
Dimension: 120/70 ZR17M/C (58W)
Hersteller/Typ:
DUNLOP/D252F LHinterreifen:Ausführung: Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ: DUNLOP/D252 LZuladung:Max. Gesamtzuladung:
205 kg (452 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:0–90 kg (0–198 lb)
Vorn:250 kPa (2.50 kgf/cm², 36 psi) Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Zuladungsbedingung: 90–205 kg (198–452 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
Rennen: Vorn:250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
Vorderrad:Rad-Bauart:Gussrad
Felgengröße: 17M/C x MT3.50Hinterrad:Rad-Bauart:Gussrad
Felgengröße: 17M/C x MT5.50Vorderradbremse:Bauart:Doppelscheibenbremse
Betätigung: Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:Einzelscheibenbremse Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4
Vorderrad-Federung:Bauart:Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)Elektrische Anlage:Zündsystem:TCI
Lichtmaschine:
DrehstromgeneratorBatterie:Typ:YTZ14S
Spannung, Kapazität:
12 V, 11.2 AhScheinwerfer:Lampenart:Halogenlampe
U5WMG9G0.book Page 2 Monday, December 3, 2012 1:21 PM

TECHNISCHE DATEN
8-3
8
Lampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60.0 W/55.0 W × 1
Rücklicht/Bremslicht:
LED
Blinklicht vorn: 12 V, 21.0 W × 2
Blinklicht hinten: 12 V, 21.0 W × 2
Standlicht vorn:
12 V, 4.0 W × 1
Kennzeichenbeleuchtung: 12 V, 5.0 W × 1
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte:
12 V, 1.7 W × 1
Fernlicht-Kontrollleuchte: 12 V, 1.7 W × 1
Ölstand-Warnleuchte: 12 V, 1.7 W × 1
Blinker-Kontrollleuchte:
12 V, 1.7 W × 2
Motorstörungs-Warnleuchte: 12 V, 1.7 W × 1
Anzeigeleuchte des Wegfahrsperren-
Systems: LEDSicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung: 15.0 A Rücklichtsicherung:
7.5 A
Signalanlagensicherung: 7.5 A
Zündungssicherung:
15.0 A
Sicherung des Kraftstoffeinspritz-Systems: 15.0 A
Zusatzsicherung: 7.5 A
U5WMG9G0.book Page 3 Monday, December 3, 2012 1:21 PM

KUNDENINFORMATION
9-1
9
GAU48612

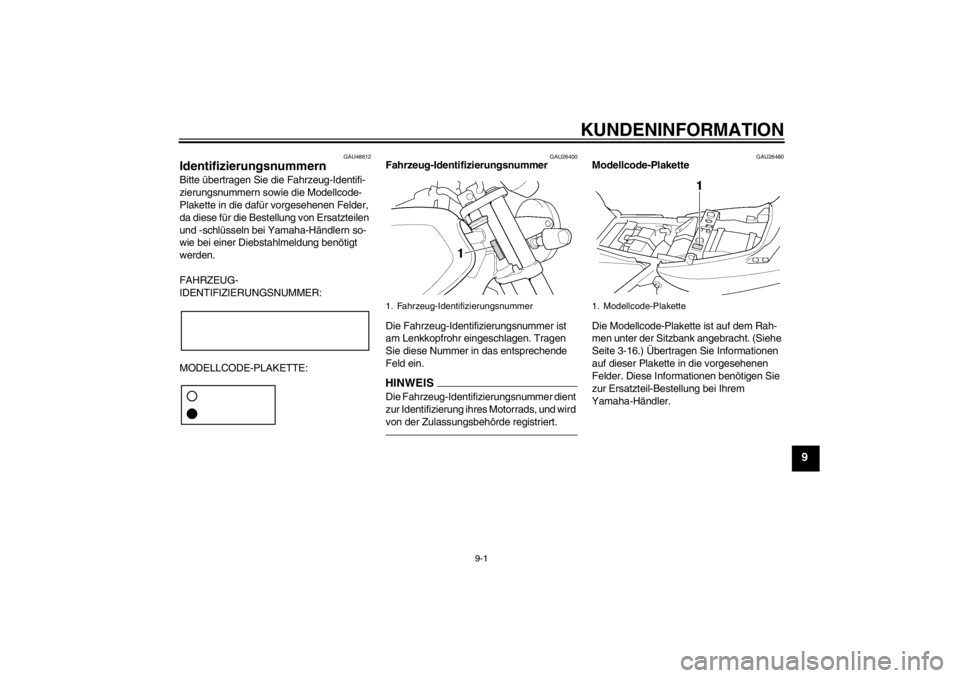

Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26480
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-16.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1. Modellcode-Plakette
U5WMG9G0.book Page 1 Monday, December 3, 2012 1:21 PM

INDEXAAbblendschalter .................................... 3-10
Abdeckungen, abnehmen und montieren.............................................. 6-9
Ablagefach ............................................ 3-17
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-23
Antriebskette, säubern und schmieren ........................................... 6-24
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-4BBatterie.................................................. 6-29
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-33
Blinkerschalter ...................................... 3-10
Bordwerkzeug ......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-25
Bremslichtschalter................................. 6-20
Brems- und Kupplungsflüssigkeitsstand, prüfen .... 6-21
Brems- und Kupplungsflüssigkeit, wechseln............................................. 6-23DDiebstahlanlage (Sonderzubehör) .......... 3-9
Drehzahlmesser ...................................... 3-5EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-21FFahrzeug-Identifizier ungsnummer .......... 9-1
Federbeine, einstellen........................... 3-19
Fehlersuchdiagramm ............................ 6-39
Fehlersuche .......................................... 6-37 Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-12
Fußbrems- und Schalthebel, prüfen
und schmieren.................................... 6-26
Fußschalthebel ..................................... 3-11
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-25
Geschwindigkeitsmesser ........................ 3-5HHandbremshebel .................................. 3-12
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-26
Haupt- und Seitenständer, prüfen und schmieren.................................... 6-26
Helmhalter ............................................ 3-16
Hinterrad ............................................... 6-36
Hupenschalter ...................................... 3-10IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-15
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-33
Kontroll- und Warnleuchten .................... 3-4
Kraftstoff ............................................... 3-13
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ........................ 3-15
Kraftstoff, Tipps zum Sparen .................. 5-3
Kupplungshebel ........................... 3-11, 6-19LLage der Teile......................................... 2-1
Leerlauf-Kontrollleuchte.......................... 3-4
Lenkerarmaturen .................................... 3-9 Lenkung, prüfen .................................... 6-28
Lichthupenschalter ................................ 3-10
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen ........................ 6-14
MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfiltereinsatz .................... 6-11
Motorstoppschalter................................ 3-10
Motorstörungs-Warnleuchte .................... 3-4
Multifunktionsanzeige.............................. 3-6OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-19
Radlager, prüfen ................................... 6-28
Reifen .................................................... 6-16
Rücklicht/Bremslicht .............................. 6-32SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-20
Scheinwerferlampe, auswechseln......... 6-31
Schwingen-Drehpunkte, schmieren ...... 6-27
Seitenständer ........................................ 3-22
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-30
Sitzbank ................................................ 3-16
Spanngurt-Halterungen ......................... 3-21
Spiel des Gasdrehgriffs, prüfen............. 6-15
Spiel des Handbremshebels, prüfen ..... 6-19
U5WMG9G0.book Page 1 Monday, December 3, 2012 1:21 PM

INDEX
Standlichtlampe, auswechseln ............. 6-34
Starterschalter ...................................... 3-10
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-13
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-17
Teleskopgabel, prüfen .......................... 6-27VVentilspiel ............................................. 6-16
Vorderrad.............................................. 6-35
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-10
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ........................................... 6-5ZZündkerzen, prüfen .............................. 6-10
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System............... 3-22
