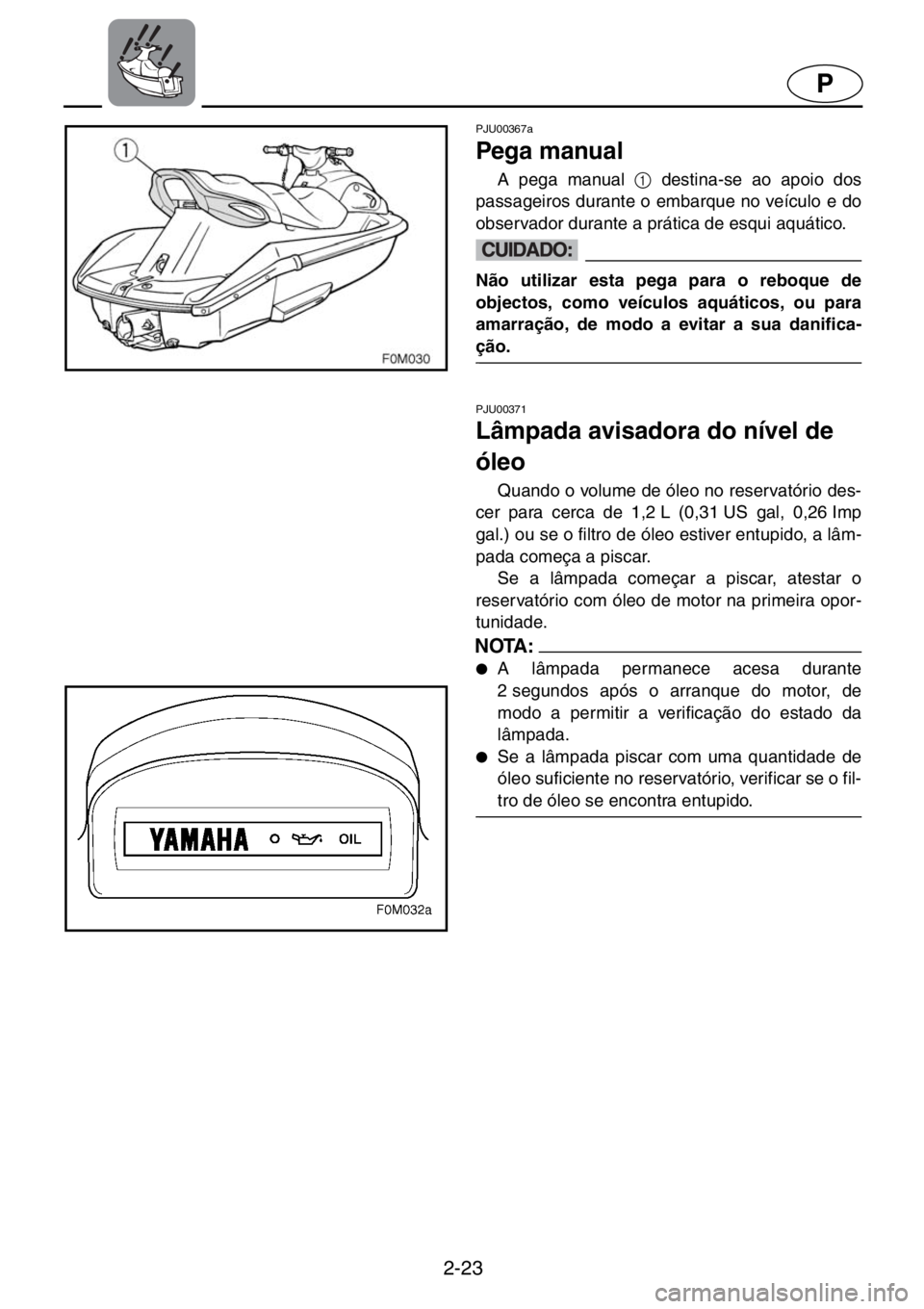

Pega manual
A pega manual 1
destina-se ao apoio dos
passageiros durante o embarque no veículo e do
observador durante a prática de esqui aquático.
@Não utilizar esta pega para o reboque de
objectos, como veículos aquáticos, ou para
amarração, de modo a evitar a sua danifica-
ção.
@
PJU00371
Lâmpada avisadora do nível de
óleo
Quando o volume de óleo no reservatório des-
cer para cerca de 1,2 L (0,31 US gal, 0,26 Imp
gal.) ou se o filtro de óleo estiver entupido, a lâm-
pada começa a piscar.
Se a lâmpada começar a piscar, atestar o
reservatório com óleo de motor na primeira opor-
tunidade.
NOTA :@●A lâmpada permanece acesa durante
2 segundos após o arranque do motor, de
modo a permitir a verificação do estado da
lâmpada.
●Se a lâmpada piscar com uma quantidade de
óleo suficiente no reservatório, verificar se o fil-
tro de óleo se encontra entupido.
@

2-24
IGR
RJU00367a

0!
.
H$
0!
.1

2-25
P
PJU00672a
Compartimentos de
armazenamento
O veículo dispõe de um compartimento de
armazenamento dianteiro, um porta-luvas e com-
partimentos de armazenamento no banco.
NOTA :@●Antes de utilizar o veículo, verificar se todos os
compartimentos se encontram bem fechados.
●Os compartimentos de armazenamento não
foram concebidos para serem estanques. Se
forem transportados objectos deterioráveis
pela acção da água, guardá-los num saco
estanque.
@

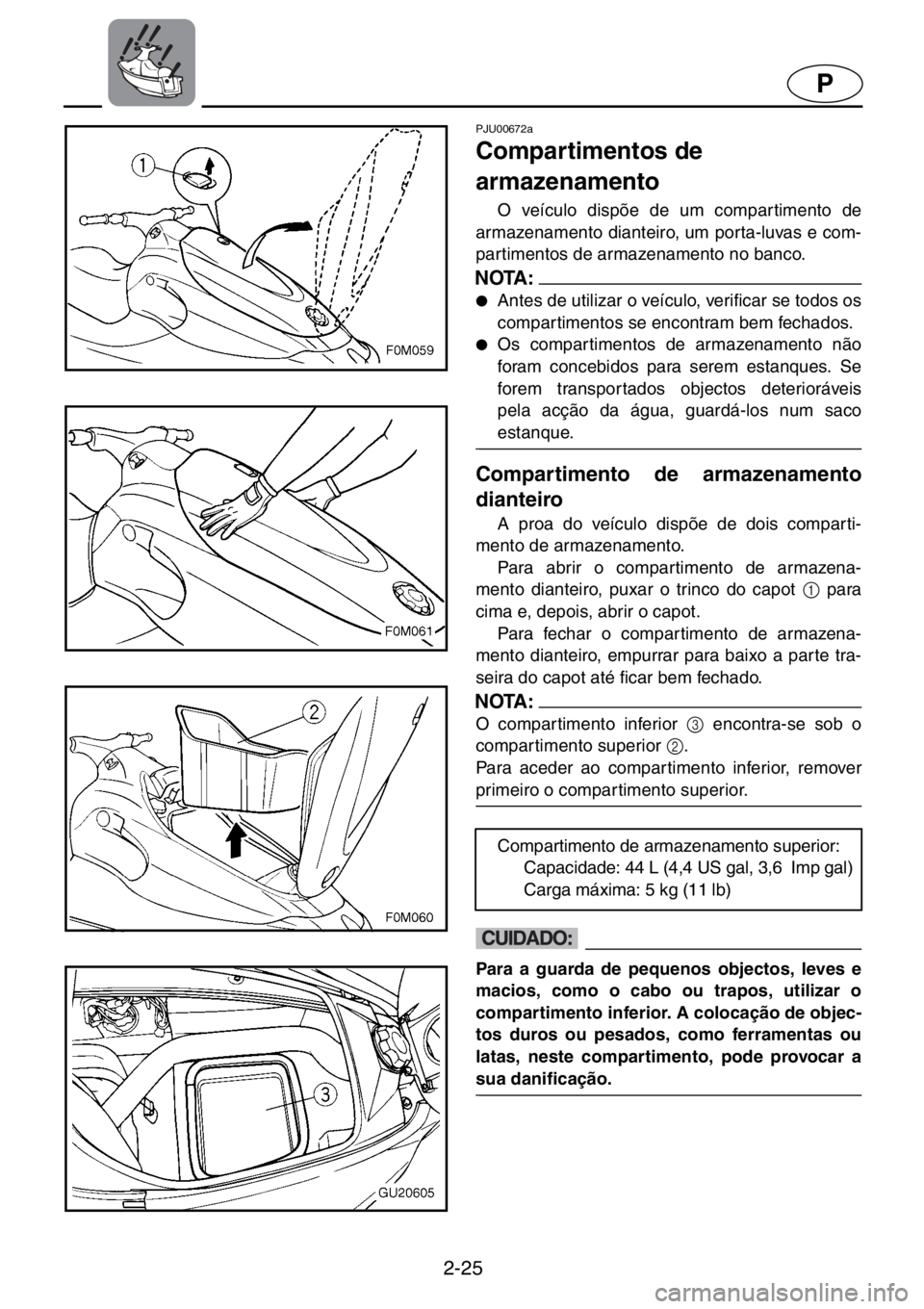

Compartimento de armazenamento
dianteiro
A proa do veículo dispõe de dois comparti-
mento de armazenamento.
Para abrir o compartimento de armazena-
mento dianteiro, puxar o trinco do capot 1
para
cima e, depois, abrir o capot.
Para fechar o compartimento de armazena-
mento dianteiro, empurrar para baixo a parte tra-
seira do capot até ficar bem fechado.
NOTA :@O compartimento inferior 3
encontra-se sob o
compartimento superior 2
.
Para aceder ao compartimento inferior, remover
primeiro o compartimento superior.
@
@Para a guarda de pequenos objectos, leves e
macios, como o cabo ou trapos, utilizar o
compartimento inferior. A colocação de objec-
tos duros ou pesados, como ferramentas ou
latas, neste compartimento, pode provocar a
sua danificação.
@
Compartimento de armazenamento superior:
Capacidade: 44 L (4,4 US gal, 3,6 Imp gal)
Carga máxima: 5 kg (11 lb)

2-26
IGR
RJU00672a

0#
0"
!

2-27
P

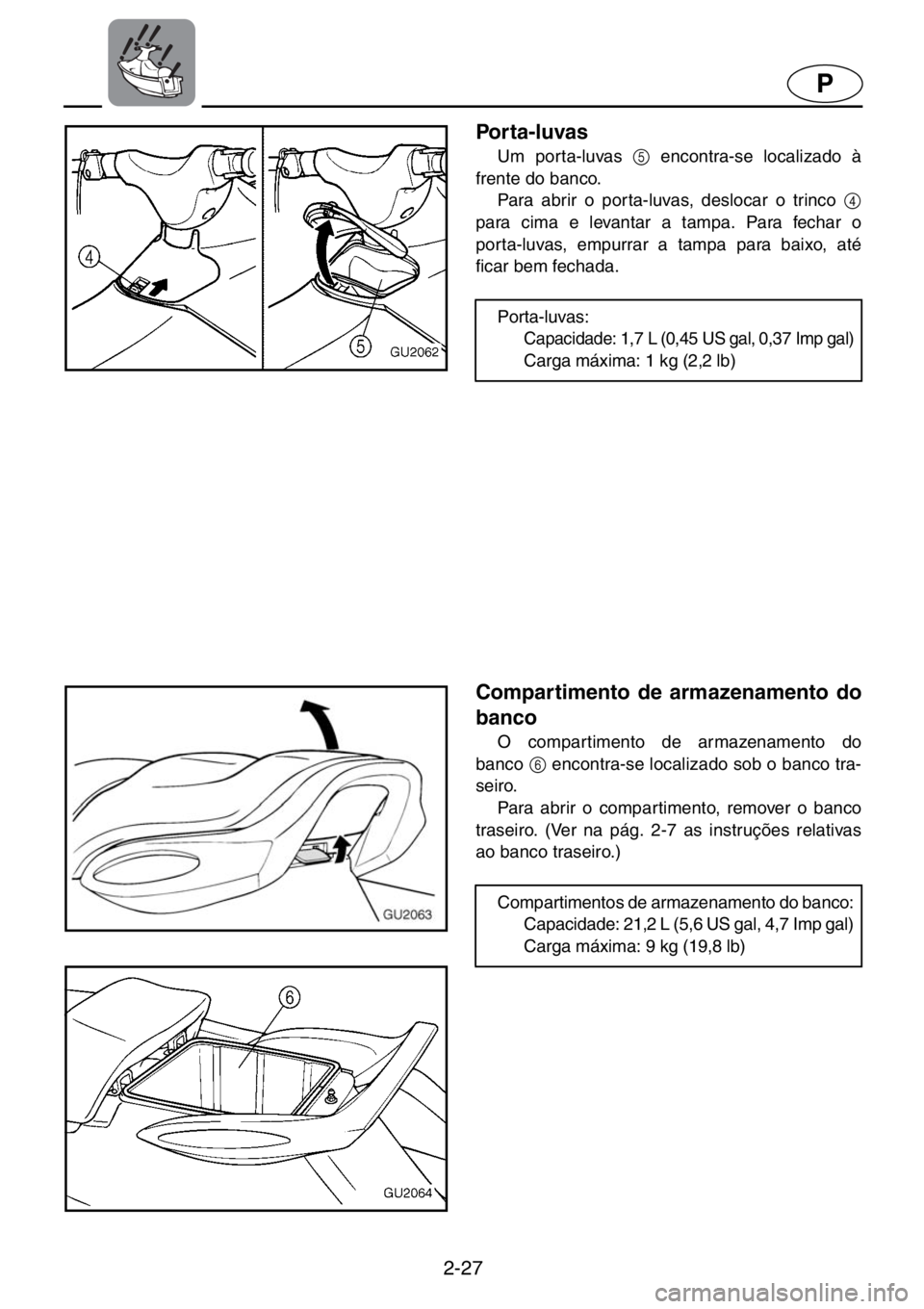

Porta-luvas
Um porta-luvas 5
encontra-se localizado à
frente do banco.
Para abrir o porta-luvas, deslocar o trinco 4
para cima e levantar a tampa. Para fechar o
porta-luvas, empurrar a tampa para baixo, até
ficar bem fechada.
Porta-luvas:
Capacidade: 1,7 L (0,45 US gal, 0,37 Imp gal) Carga máxima: 1 kg (2,2 lb)
Compartimento de armazenamento do
banco
O compartimento de armazenamento do
banco 6
encontra-se localizado sob o banco tra-
seiro.
Para abrir o compartimento, remover o banco
traseiro. (Ver na pág. 2-7 as instruções relativas
ao banco traseiro.)
Compartimentos de armazenamento do banco:
Capacidade: 21,2 L (5,6 US gal, 4,7 Imp gal)
Carga máxima: 9 kg (19,8 lb)

2-28
IGR

, !
.
2
0&

.  !
.
2
0&5!
1
0
2
.


P
PJU00410
OPERAÇÃO
Combustível e óleo ..................................... 3-1
Gasolina .................................................... 3-1
Enchimento do reservatório de
combustível ............................................... 3-5
Óleo para motores a 2 tempos .................. 3-5
Enchimento do reservatório de óleo .......... 3-7
Verificações pré-operação ......................... 3-9
Lista de verificações pré-operação ........... 3-9
Verificações pré-operação ...................... 3-13
Operação..................................................... 3-27
Rodagem do motor .................................. 3-27
Arranque do motor .................................. 3-31
Paragem do motor ................................... 3-37
Abandono do veículo ............................... 3-37
Operação do veículo ................................. 3-39
Familiarização com o veículo .................. 3-39
Aprendizagem da operação do veículo ... 3-41
Condução do veículo com passageiros .. 3-45
Início da marcha do veículo .................... 3-47
Embarque e início da marcha em águas
profundas ................................................ 3-51
Veículo virado de quilha .......................... 3-55
Viragem do veículo .................................. 3-59
Paragem do veículo ................................ 3-63
Abicagem do veículo ............................... 3-65
Atracação do veículo em doca ................ 3-65
Operação em águas agitadas ................. 3-65
Verificações pós-operação ....................... 3-67
Transporte do veículo em terra ................ 3-71

IGR
3
RJU00410


3-1
P
PJU00411a
Combustível e óleo
O motor do veículo está equipado com um sis-
tema de injecção de óleo Yamaha, proporcio-
nando uma lubrificação muito eficiente, através
de um doseamento rigoroso de óleo no combustí-
vel em todas as condições de funcionamento do
motor. Não é necessário pré-misturar o combustí-
vel e o óleo, excepto durante o período de roda-
gem do motor. Colocar gasolina no reservatório
de combustível e óleo no reservatório de óleo.
Gasolina
@A GASOLINA E OS SEUS VAPORES SÃO
ALTAMENTE INFLAMÁVEIS E EXPLOSIVOS!
●Não fumar ou foguear durante o abasteci-
mento de combustível.
●Desligar o motor, antes do abastecimento
de combustível.
●Efectuar o abastecimento de combustível
em áreas bem ventiladas. Não abastecer o
combustível sentado ou de pé no veículo.
●Evitar os derrames de gasolina. Em caso de
derrame, limpar imediatamente a gasolina
com panos secos. Descartar os panos
molhados com gasolina de modo seguro,
não os misturando com o lixo doméstico.
●Não encher demasiado o reservatório de
combustível. Parar o abastecimento, logo
que o nível do combustível atinja a parte
inferior do tubo de enchimento. Não encher
o tubo de enchimento, de modo a evitar os
derrames provocados pela dilatação do
combustível devido ao calor.
●Após o abastecimento, apertar bem o tam-
pão do reservatório de combustível.
●Em caso de ingestão de gasolina ou inala-
ção de um grande volume de vapores ou
em caso de contacto de gasolina com os
olhos, consultar imediatamente um médico.
●Em caso de contacto de gasolina com a
pele, lavar imediatamente a área afectada
com água e sabão. Mudar a roupa, em caso
de derrame de gasolina sobre o vestuário.
@
