YAMAHA XL 700 2002 Manuale duso (in Italian)

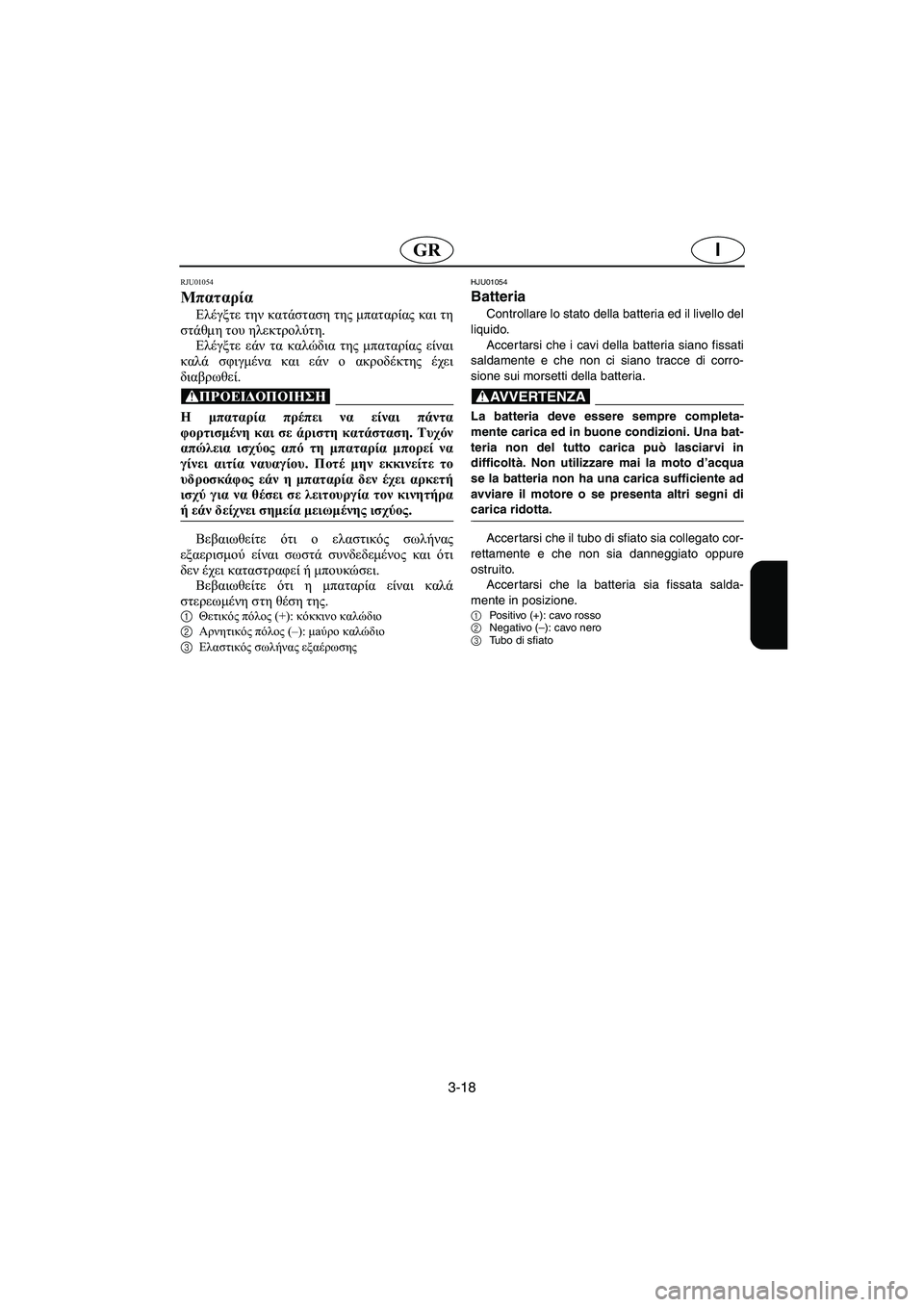

3-18
IGR
RJU01054
Μπαταρία
Ελέγξτε την κατάσταση της μπαταρίας και τη
στάθμη του ηλεκτρολύτη.
Ελέγξτε εάν τα καλώδια της μπαταρίας είναι
καλά σφιγμένα και εάν ο ακροδέκτης έχει
διαβρωθεί.
@ Η μπαταρία πρέπει να είναι πάντα
φορτισμένη και σε άριστη κατάσταση. Τυχόν
απώλεια ισχύος από τη μπαταρία μπορεί να
γίνει αιτία ναυαγίου. Ποτέ μην εκκινείτε το
υδροσκάφος εάν η μπαταρία δεν έχει αρκετή
ισχύ για να θέσει σε λειτουργία τον κινητήρα
ή εάν δείχνει σημεία μειωμένης ισχύος.
@
Βεβαιωθείτε ότι ο ελαστικός σωλήνας
εξαερισμού είναι σωστά συνδεδεμένος και ότι
δεν έχει καταστραφεί ή μπουκώσει.
Βεβαιωθείτε ότι η μπαταρία είναι καλά
στερεωμένη στη θέση της.
1Θετικός πόλος (+): κόκκινο καλώδιο
2Αρνητικός πόλος (–): μaύρο καλώδιο
3Ελαστικός σωλήνας εξαέρωσης
HJU01054
Batteria
Controllare lo stato della batteria ed il livello del
liquido.
Accertarsi che i cavi della batteria siano fissati
saldamente e che non ci siano tracce di corro-
sione sui morsetti della batteria.
@ La batteria deve essere sempre completa-
mente carica ed in buone condizioni. Una bat-
teria non del tutto carica può lasciarvi in
difficoltà. Non utilizzare mai la moto d’acqua
se la batteria non ha una carica sufficiente ad
avviare il motore o se presenta altri segni di
carica ridotta.
@
Accertarsi che il tubo di sfiato sia collegato cor-
rettamente e che non sia danneggiato oppure
ostruito.
Accer tarsi che la batteria sia fissata salda-
mente in posizione.
1Positivo (+): cavo rosso
2Negativo (–): cavo nero
3Tubo di sfiato
B_F0M-83.book Page 18 Friday, August 3, 2001 3:35 PM

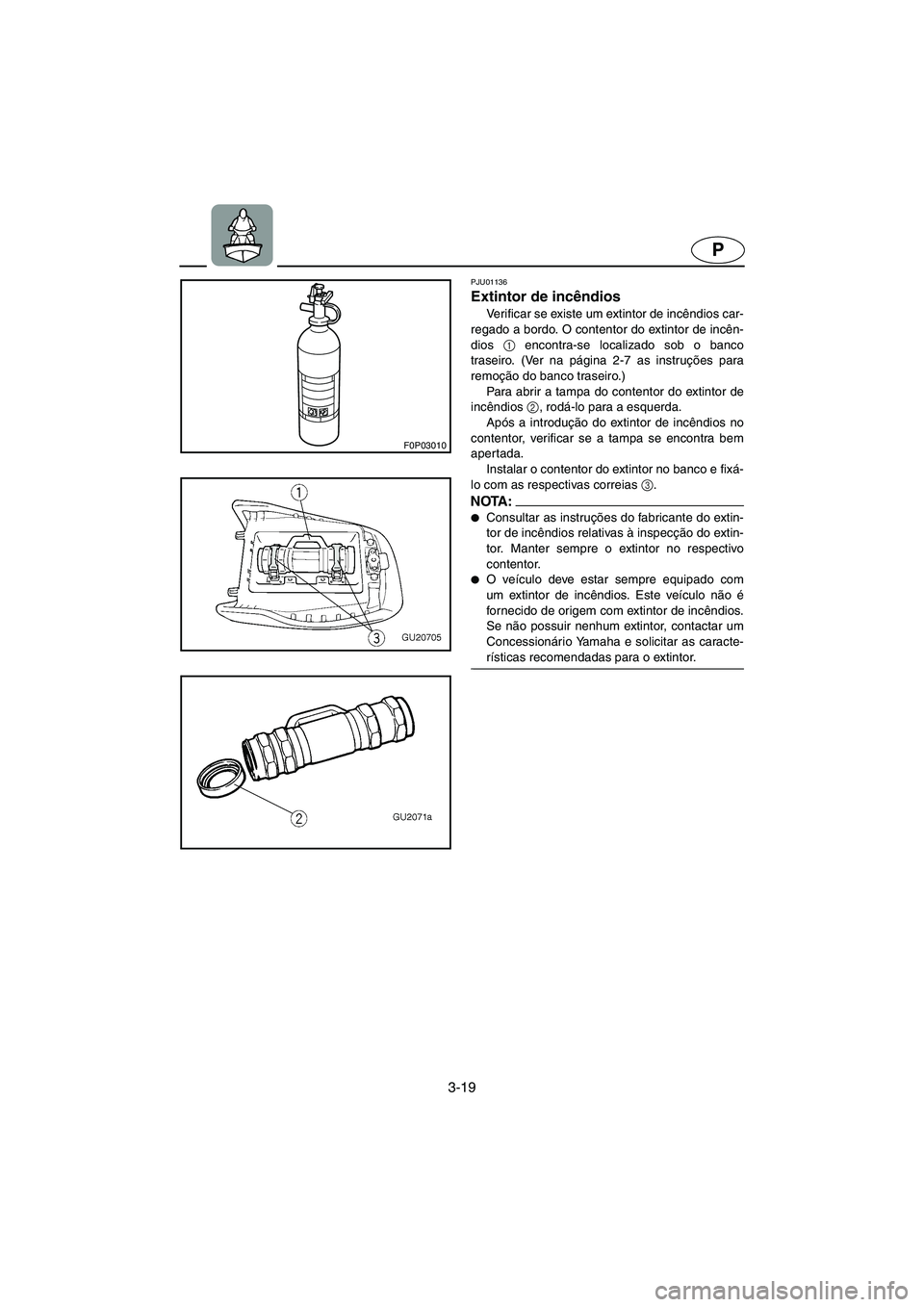

3-19
P
F0P03010
PJU01136
Extintor de incêndios
Verificar se existe um extintor de incêndios car-
regado a bordo. O contentor do extintor de incên-
dios 1
encontra-se localizado sob o banco
traseiro. (Ver na página 2-7 as instruções para
remoção do banco traseiro.)
Para abrir a tampa do contentor do extintor de
incêndios 2
, rodá-lo para a esquerda.
Após a introdução do extintor de incêndios no
contentor, verificar se a tampa se encontra bem
apertada.
Instalar o contentor do extintor no banco e fixá-
lo com as respectivas correias 3
.
NOTA :@
Consultar as instruções do fabricante do extin-
tor de incêndios relativas à inspecção do extin-
tor. Manter sempre o extintor no respectivo
contentor.

O veículo deve estar sempre equipado com
um extintor de incêndios. Este veículo não é
fornecido de origem com extintor de incêndios.
Se não possuir nenhum extintor, contactar um
Concessionário Yamaha e solicitar as caracte-
rísticas recomendadas para o extintor.
@
B_F0M-83.book Page 19 Friday, August 3, 2001 3:35 PM

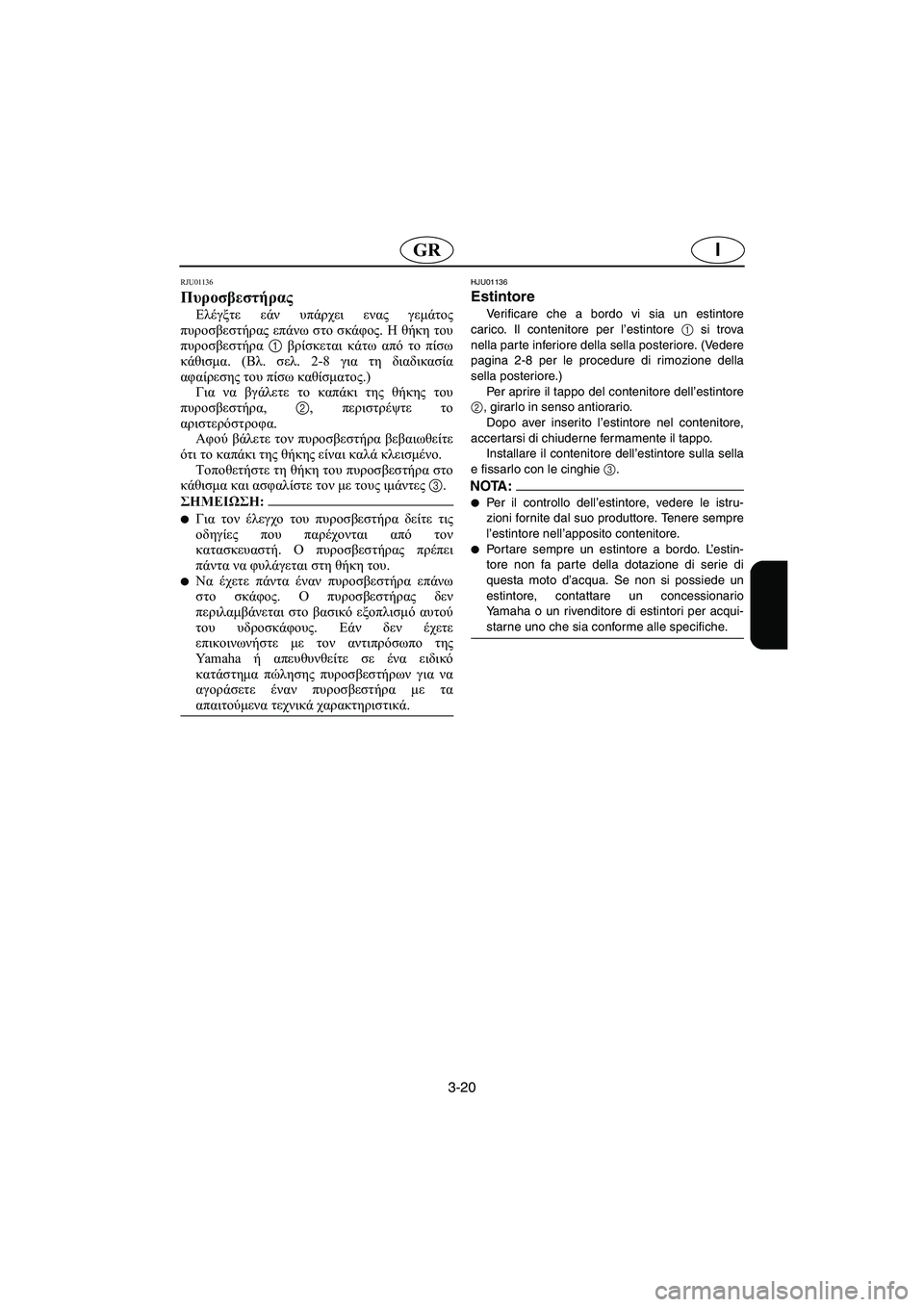

3-20
IGR
RJU01136
Πυροσβεστήρας
Ελέγξτε εάν υπάρχει ενας γεμάτος
πυροσβεστήρας επάνω στο σκάφος. Η θήκη του
πυροσβεστήρα 1 βρίσκεται κάτω από το πίσω
κάθισμα. (Βλ. σελ. 2-8 για τη διαδικασία
αφαίρεσης του πίσω καθίσματος.)
Για να βγάλετε το καπάκι της θήκης του
πυροσβεστήρα, 2, περιστρέψτε το
αριστερόστροφα.
Αφού βάλετε τον πυροσβεστήρα βεβαιωθείτε
ότι το καπάκι της θήκης είναι καλά κλεισμένο.
Τοποθετήστε τη θήκη του πυροσβεστήρα στο
κάθισμα και ασφαλίστε τον με τους ιμάντες 3.
@
Για τον έλεγχο του πυροσβεστήρα δείτε τις
οδηγίες που παρέχονται από τον
κατασκευαστή. Ο πυροσβεστήρας πρέπει
πάντα να φυλάγεται στη θήκη του.

Nα έχετε πάντα έναν πυροσβεστήρα επάνω
στο σκάφος. Ο πυροσβεστήρας δεν
περιλαμβάνεται στο βασικό εξοπλισμό αυτού
του υδροσκάφους. Εάν δεν έχετε
επικοινωνήστε με τον αντιπρόσωπο της
Yamaha ή απευθυνθείτε σε ένα ειδικό
κατάστημα πώλησης πυροσβεστήρων για να
αγοράσετε έναν πυροσβεστήρα με τα
απαιτούμενα τεχνικά χαρακτηριστικά.
@
HJU01136
Estintore
Verificare che a bordo vi sia un estintore
carico. Il contenitore per l’estintore
1 si trova
nella parte inferiore della sella posteriore. (Vedere
pagina 2-8 per le procedure di rimozione della
sella posteriore.)
Per aprire il tappo del contenitore dell’estintore
2, girarlo in senso antiorario.
Dopo aver inserito l’estintore nel contenitore,
accertarsi di chiuderne fermamente il tappo.
Installare il contenitore dell’estintore sulla sella
e fissarlo con le cinghie 3.
NOTA:@
Per il controllo dell’estintore, vedere le istru-
zioni fornite dal suo produttore. Tenere sempre
l’estintore nell’apposito contenitore.

Portare sempre un estintore a bordo. L’estin-
tore non fa parte della dotazione di serie di
questa moto d’acqua. Se non si possiede un
estintore, contattare un concessionario
Yamaha o un rivenditore di estintori per acqui-
starne uno che sia conforme alle specifiche.
@
B_F0M-83.book Page 20 Friday, August 3, 2001 3:35 PM

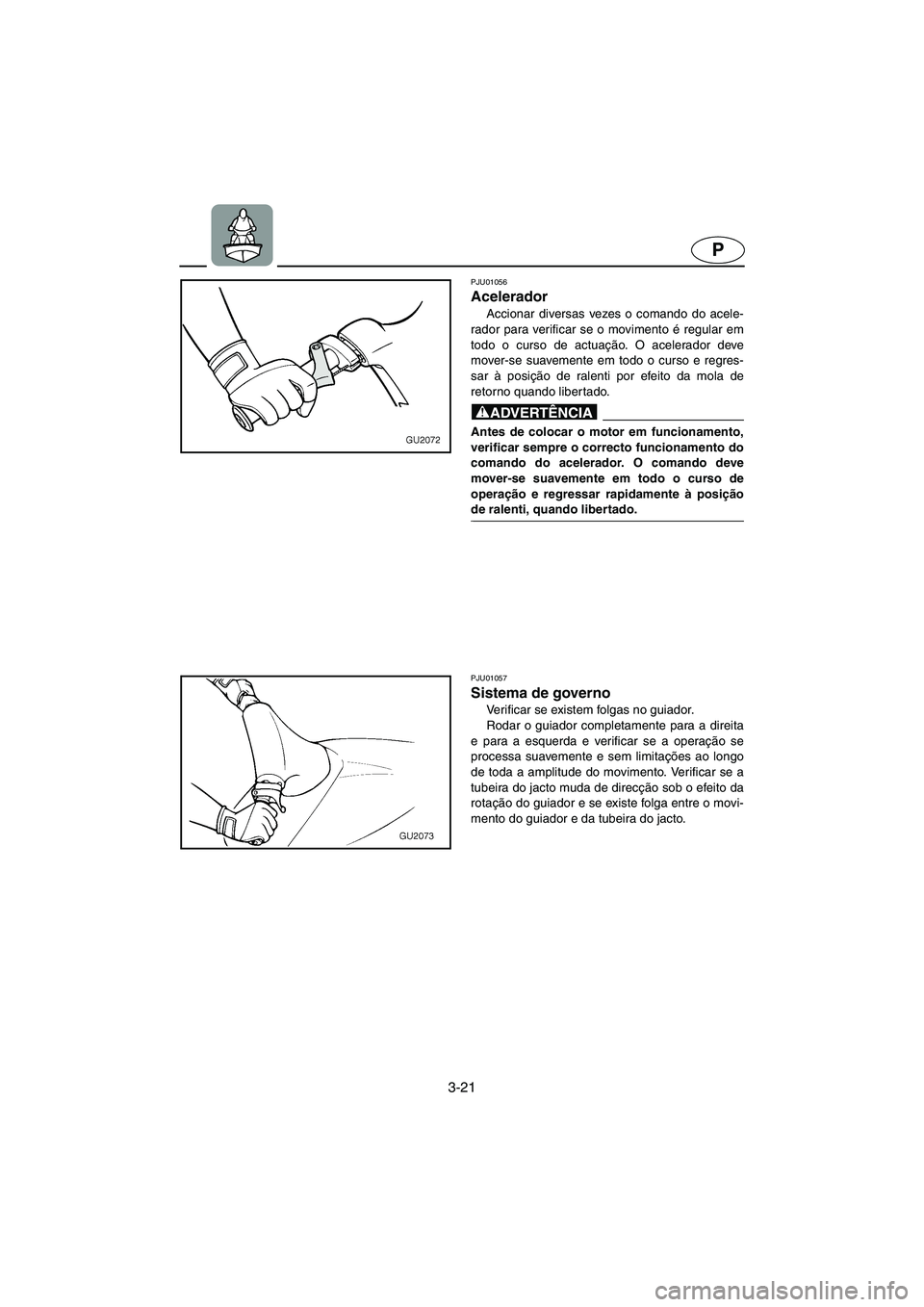

3-21
P
PJU01056
Acelerador
Accionar diversas vezes o comando do acele-
rador para verificar se o movimento é regular em
todo o curso de actuação. O acelerador deve
mover-se suavemente em todo o curso e regres-
sar à posição de ralenti por efeito da mola de
retorno quando libertado.
@ Antes de colocar o motor em funcionamento,
verificar sempre o correcto funcionamento do
comando do acelerador. O comando deve
mover-se suavemente em todo o curso de
operação e regressar rapidamente à posição
de ralenti, quando libertado.
@
PJU01057
Sistema de governo
Verificar se existem folgas no guiador.
Rodar o guiador completamente para a direita
e para a esquerda e verificar se a operação se
processa suavemente e sem limitações ao longo
de toda a amplitude do movimento. Verificar se a
tubeira do jacto muda de direcção sob o efeito da
rotação do guiador e se existe folga entre o movi-
mento do guiador e da tubeira do jacto.
B_F0M-83.book Page 21 Friday, August 3, 2001 3:35 PM

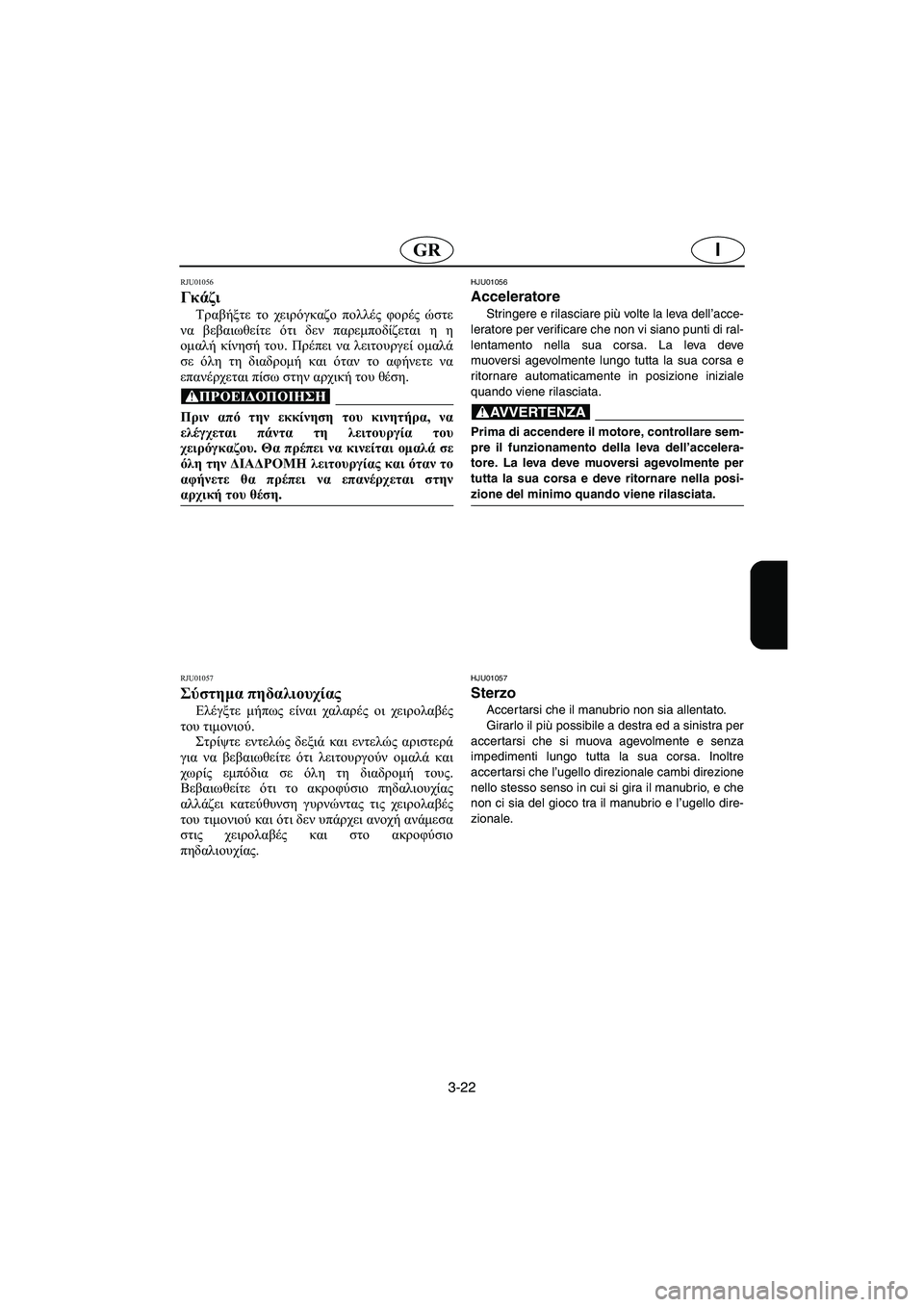

3-22
IGR
RJU01056
Γκάζι
Τραβήξτε το χειρόγκαζο πολλές φορές ώστε
να βεβαιωθείτε ότι δεν παρεμποδίζεται η η
ομαλή κίνησή του. Πρέπει να λειτουργεί ομαλά
σε όλη τη διαδρομή και όταν το αφήνετε να
επανέρχεται πίσω στην αρχική του θέση.
@ Πριν από την εκκίνηση του κινητήρα, να
ελέγχεται πάντα τη λειτουργία του
χειρόγκαζου. Θα πρέπει να κινείται ομαλά σε
όλη την ΔΙΑΔΡΟΜΗ λειτουργίας και όταν το
αφήνετε θα πρέπει να επανέρχεται στην
αρχική του θέση.
@
RJU01057
Σύστημα πηδαλιουχίας
Ελέγξτε μήπως είναι χαλαρές οι χειρολαβές
του τιμονιού.
Στρίψτε εντελώς δεξιά και εντελώς αριστερά
για να βεβαιωθείτε ότι λειτουργούν ομαλά και
χωρίς εμπόδια σε όλη τη διαδρομή τους.
Βεβαιωθείτε ότι το ακροφύσιο πηδαλιουχίας
αλλάζει κατεύθυνση γυρνώντας τις χειρολαβές
του τιμονιού και ότι δεν υπάρχει ανοχή ανάμεσα
στις χειρολαβές και στο ακροφύσιο
πηδαλιουχίας.
HJU01056
Acceleratore
Stringere e rilasciare più volte la leva dell’acce-
leratore per verificare che non vi siano punti di ral-
lentamento nella sua corsa. La leva deve
muoversi agevolmente lungo tutta la sua corsa e
ritornare automaticamente in posizione iniziale
quando viene rilasciata.
@ Prima di accendere il motore, controllare sem-
pre il funzionamento della leva dell’accelera-
tore. La leva deve muoversi agevolmente per
tutta la sua corsa e deve ritornare nella posi-
zione del minimo quando viene rilasciata.
@
HJU01057
Sterzo
Accertarsi che il manubrio non sia allentato.
Girarlo il più possibile a destra ed a sinistra per
accertarsi che si muova agevolmente e senza
impedimenti lungo tutta la sua corsa. Inoltre
accertarsi che l’ugello direzionale cambi direzione
nello stesso senso in cui si gira il manubrio, e che
non ci sia del gioco tra il manubrio e l’ugello dire-
zionale.
B_F0M-83.book Page 22 Friday, August 3, 2001 3:35 PM

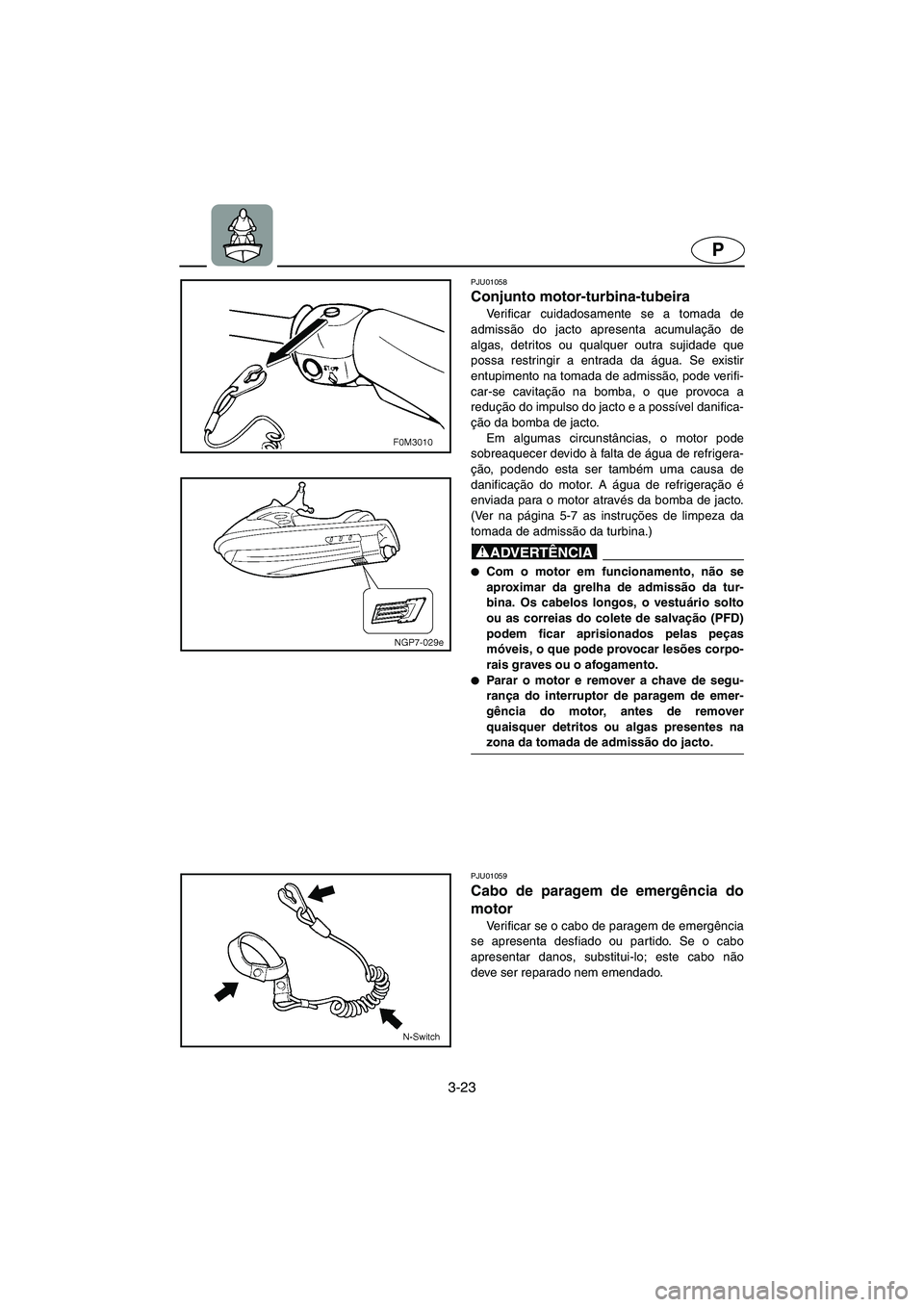

3-23
P
PJU01058
Conjunto motor-turbina-tubeira
Verificar cuidadosamente se a tomada de
admissão do jacto apresenta acumulação de
algas, detritos ou qualquer outra sujidade que
possa restringir a entrada da água. Se existir
entupimento na tomada de admissão, pode verifi-
car-se cavitação na bomba, o que provoca a
redução do impulso do jacto e a possível danifica-
ção da bomba de jacto.
Em algumas circunstâncias, o motor pode
sobreaquecer devido à falta de água de refrigera-
ção, podendo esta ser também uma causa de
danificação do motor. A água de refrigeração é
enviada para o motor através da bomba de jacto.
(Ver na página 5-7 as instruções de limpeza da
tomada de admissão da turbina.)
@
Com o motor em funcionamento, não se
aproximar da grelha de admissão da tur-
bina. Os cabelos longos, o vestuário solto
ou as correias do colete de salvação (PFD)
podem ficar aprisionados pelas peças
móveis, o que pode provocar lesões corpo-
rais graves ou o afogamento.

Parar o motor e remover a chave de segu-
rança do interruptor de paragem de emer-
gência do motor, antes de remover
quaisquer detritos ou algas presentes na
zona da tomada de admissão do jacto.
@
PJU01059
Cabo de paragem de emergência do
motor
Verificar se o cabo de paragem de emergência
se apresenta desfiado ou partido. Se o cabo
apresentar danos, substitui-lo; este cabo não
deve ser reparado nem emendado.
B_F0M-83.book Page 23 Friday, August 3, 2001 3:35 PM

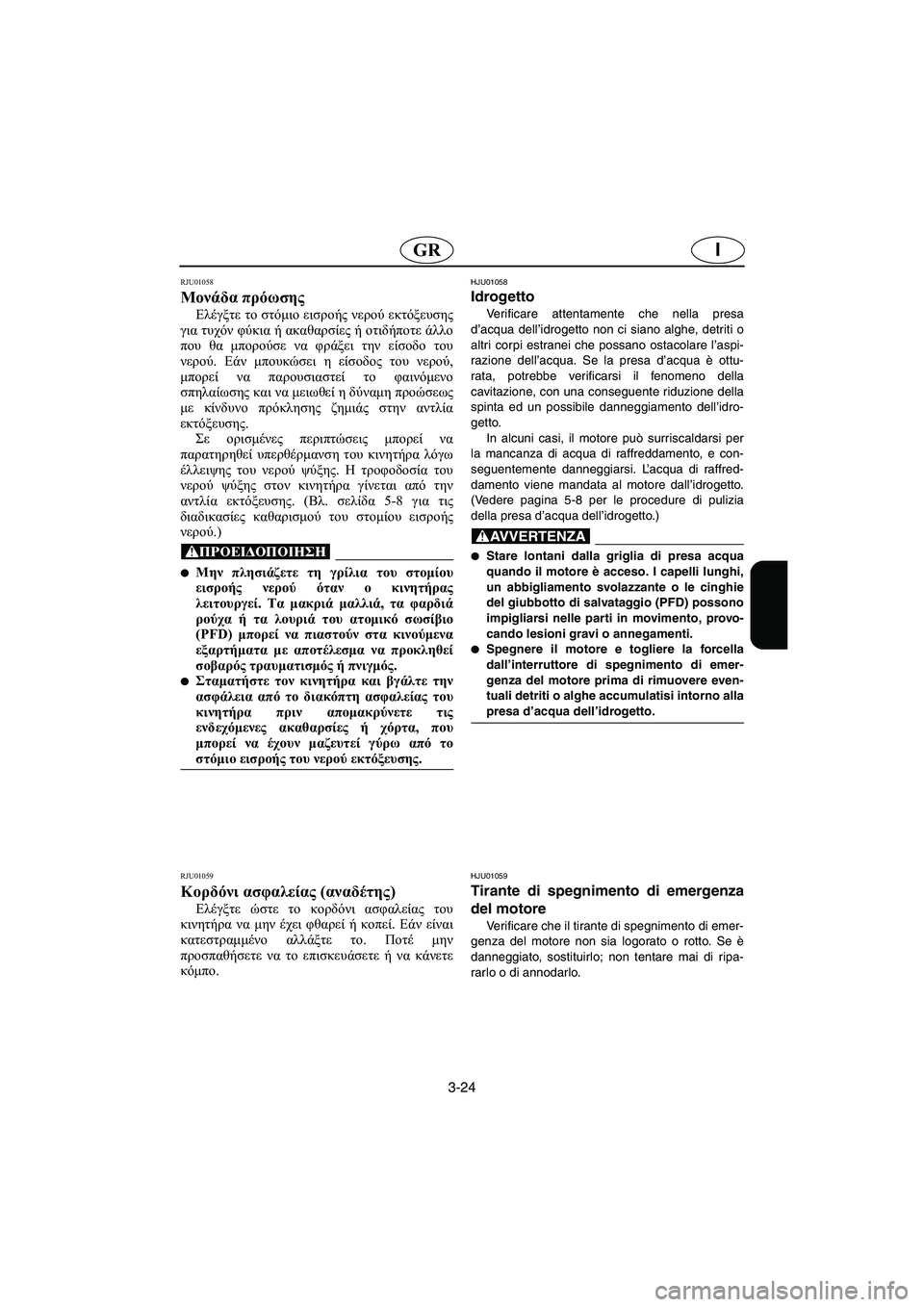

3-24
IGR
RJU01058
Μονάδα πρόωσης
Ελέγξτε το στόμιο εισροής νερού εκτόξευσης
για τυχόν φύκια ή ακαθαρσίες ή οτιδήποτε άλλο
που θα μπορούσε να φράξει την είσοδο του
νερού. Εάν μπουκώσει η είσοδος του νερού,
μπορεί να παρουσιαστεί το φαινόμενο
σπηλαίωσης και να μειωθεί η δύναμη προώσεως
με κίνδυνο πρόκλησης ζημιάς στην αντλία
εκτόξευσης.
Σε ορισμένες περιπτώσεις μπορεί να
παρατηρηθεί υπερθέρμανση του κινητήρα λόγω
έλλειψης του νερού ψύξης. Η τροφοδοσία του
νερού ψύξης στον κινητήρα γίνεται από την
αντλία εκτόξευσης. (Βλ. σελίδα 5-8 για τις
διαδικασίες καθαρισμού του στομίου εισροής
νερού.)
@
Μην πλησιάζετε τη γρίλια του στομίου
εισροής νερού όταν ο κινητήρας
λειτουργεί. Τα μακριά μαλλιά, τα φαρδιά
ρούχα ή τα λουριά του ατομικό σωσίβιο
(PFD) μπορεί να πιαστούν στα κινούμενα
εξαρτήματα με αποτέλεσμα να προκληθεί
σοβαρός τραυματισμός ή πνιγμός.

Σταματήστε τον κινητήρα και βγάλτε την
ασφάλεια από το διακόπτη ασφαλείας του
κινητήρα πριν απομακρύνετε τις
ενδεχόμενες ακαθαρσίες ή χόρτα, που
μπορεί να έχουν μαζευτεί γύρω από το
στόμιο εισροής του νερού εκτόξευσης.
@
RJU01059
Κορδόνι ασφαλείας (αναδέτης)
Ελέγξτε ώστε το κορδόνι ασφαλείας του
κινητήρα να μην έχει φθαρεί ή κοπεί. Εάν είναι
κατεστραμμένο αλλάξτε το. Ποτέ μην
προσπαθήσετε να το επισκευάσετε ή να κάνετε
κόμπο.
HJU01058
Idrogetto
Verificare attentamente che nella presa
d’acqua dell’idrogetto non ci siano alghe, detriti o
altri corpi estranei che possano ostacolare l’aspi-
razione dell’acqua. Se la presa d’acqua è ottu-
rata, potrebbe verificarsi il fenomeno della
cavitazione, con una conseguente riduzione della
spinta ed un possibile danneggiamento dell’idro-
getto.
In alcuni casi, il motore può surriscaldarsi per
la mancanza di acqua di raffreddamento, e con-
seguentemente danneggiarsi. L’acqua di raffred-
damento viene mandata al motore dall’idrogetto.
(Vedere pagina 5-8 per le procedure di pulizia
della presa d’acqua dell’idrogetto.)
@
Stare lontani dalla griglia di presa acqua
quando il motore è acceso. I capelli lunghi,
un abbigliamento svolazzante o le cinghie
del giubbotto di salvataggio (PFD) possono
impigliarsi nelle parti in movimento, provo-
cando lesioni gravi o annegamenti.

Spegnere il motore e togliere la forcella
dall’interruttore di spegnimento di emer-
genza del motore prima di rimuovere even-
tuali detriti o alghe accumulatisi intorno alla
presa d’acqua dell’idrogetto.
@
HJU01059
Tirante di spegnimento di emergenza
del motore
Verificare che il tirante di spegnimento di emer-
genza del motore non sia logorato o rotto. Se è
danneggiato, sostituirlo; non tentare mai di ripa-
rarlo o di annodarlo.
B_F0M-83.book Page 24 Friday, August 3, 2001 3:35 PM

3-25
P
PJU01060

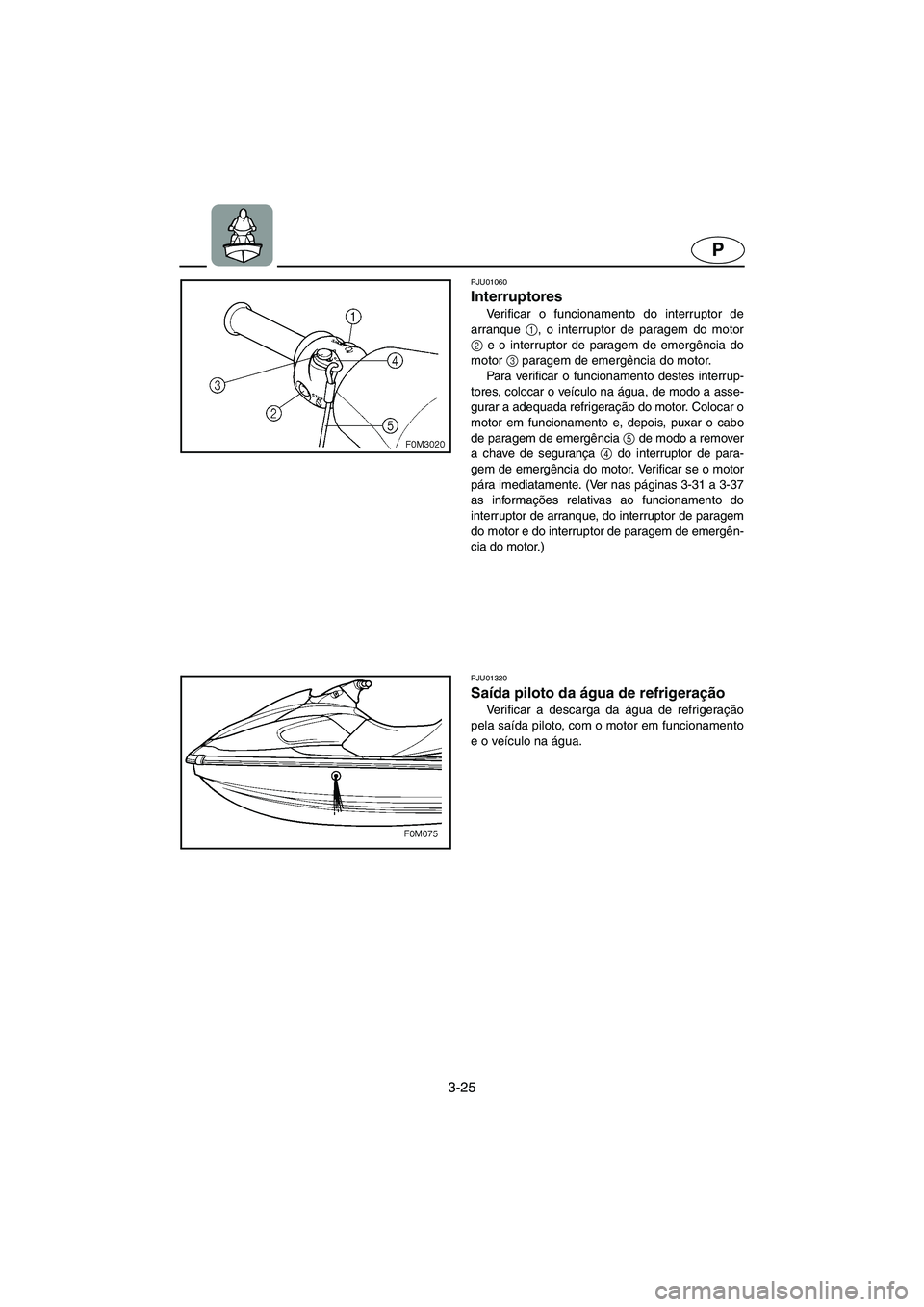

Interruptores
Verificar o funcionamento do interruptor de
arranque 1
, o interruptor de paragem do motor
2
e o interruptor de paragem de emergência do
motor 3
paragem de emergência do motor.
Para verificar o funcionamento destes interrup-
tores, colocar o veículo na água, de modo a asse-
gurar a adequada refrigeração do motor. Colocar o
motor em funcionamento e, depois, puxar o cabo
de paragem de emergência 5
de modo a remover
a chave de segurança 4
do interruptor de para-
gem de emergência do motor. Verificar se o motor
pára imediatamente. (Ver nas páginas 3-31 a 3-37
as informações relativas ao funcionamento do
interruptor de arranque, do interruptor de paragem
do motor e do interruptor de paragem de emergên-
cia do motor.)
PJU01320
Saída piloto da água de refrigeração
Verificar a descarga da água de refrigeração
pela saída piloto, com o motor em funcionamento
e o veículo na água.
B_F0M-83.book Page 25 Friday, August 3, 2001 3:35 PM

3-26
IGR
RJU01060

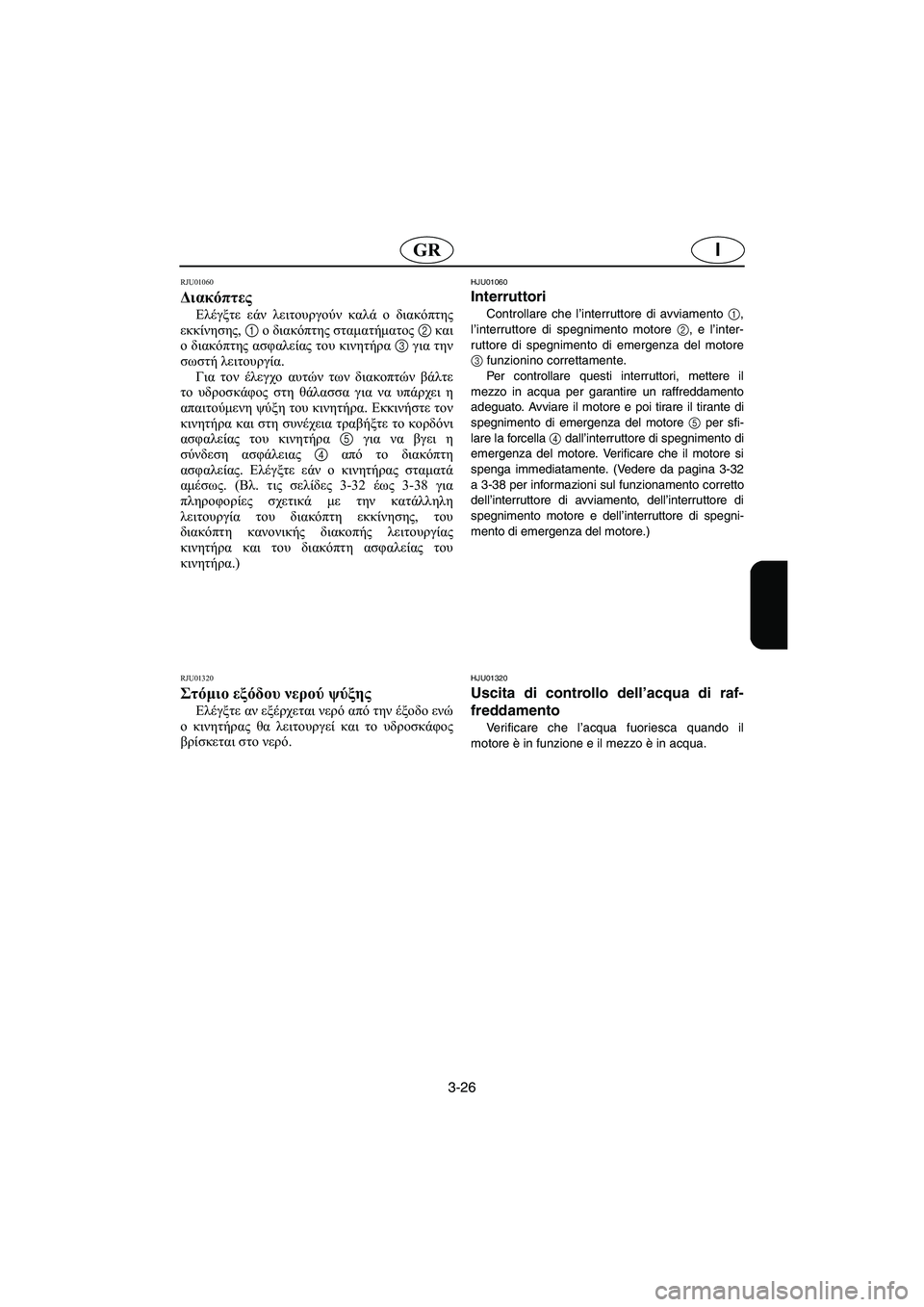

Διακόπτες
Ελέγξτε εάν λειτουργούν καλά ο διακόπτης
εκκίνησης, 1 ο διακόπτης σταματήματος 2 και
ο διακόπτης ασφαλείας του κινητήρα 3 για την
σωστή λειτουργία.
Για τον έλεγχο αυτών των διακοπτών βάλτε
το υδροσκάφος στη θάλασσα για να υπάρχει η
απαιτούμενη ψύξη του κινητήρα. Εκκινήστε τον
κινητήρα και στη συνέχεια τραβήξτε το κορδόνι
ασφαλείας του κινητήρα 5 για να βγει η
σύνδεση ασφάλειας 4 από το διακόπτη
ασφαλείας. Ελέγξτε εάν ο κινητήρας σταματά
αμέσως. (Βλ. τις σελίδες 3-32 έως 3-38 για
πληροφορίες σχετικά με την κατάλληλη
λειτουργία του διακόπτη εκκίνησης, του
διακόπτη κανονικής διακοπής λειτουργίας
κινητήρα και του διακόπτη ασφαλείας του
κινητήρα.)
RJU01320
Στόμιο εξόδου νερού ψύξης
Ελέγξτε αν εξέρχεται νερό από την έξοδο ενώ
ο κινητήρας θα λειτουργεί και το υδροσκάφος
βρίσκεται στο νερό.
HJU01060
Interruttori
Controllare che l’interruttore di avviamento
1,
l’interruttore di spegnimento motore 2, e l’inter-
ruttore di spegnimento di emergenza del motore
3 funzionino correttamente.
Per controllare questi interruttori, mettere il
mezzo in acqua per garantire un raffreddamento
adeguato. Avviare il motore e poi tirare il tirante di
spegnimento di emergenza del motore 5 per sfi-
lare la forcella 4 dall’interruttore di spegnimento di
emergenza del motore. Verificare che il motore si
spenga immediatamente. (Vedere da pagina 3-32
a 3-38 per informazioni sul funzionamento corretto
dell’interruttore di avviamento, dell’interruttore di
spegnimento motore e dell’interruttore di spegni-
mento di emergenza del motore.)
HJU01320
Uscita di controllo dell’acqua di raf-
freddamento
Verificare che l’acqua fuoriesca quando il
motore è in funzione e il mezzo è in acqua.
B_F0M-83.book Page 26 Friday, August 3, 2001 3:35 PM

3-27
P
PJU01063

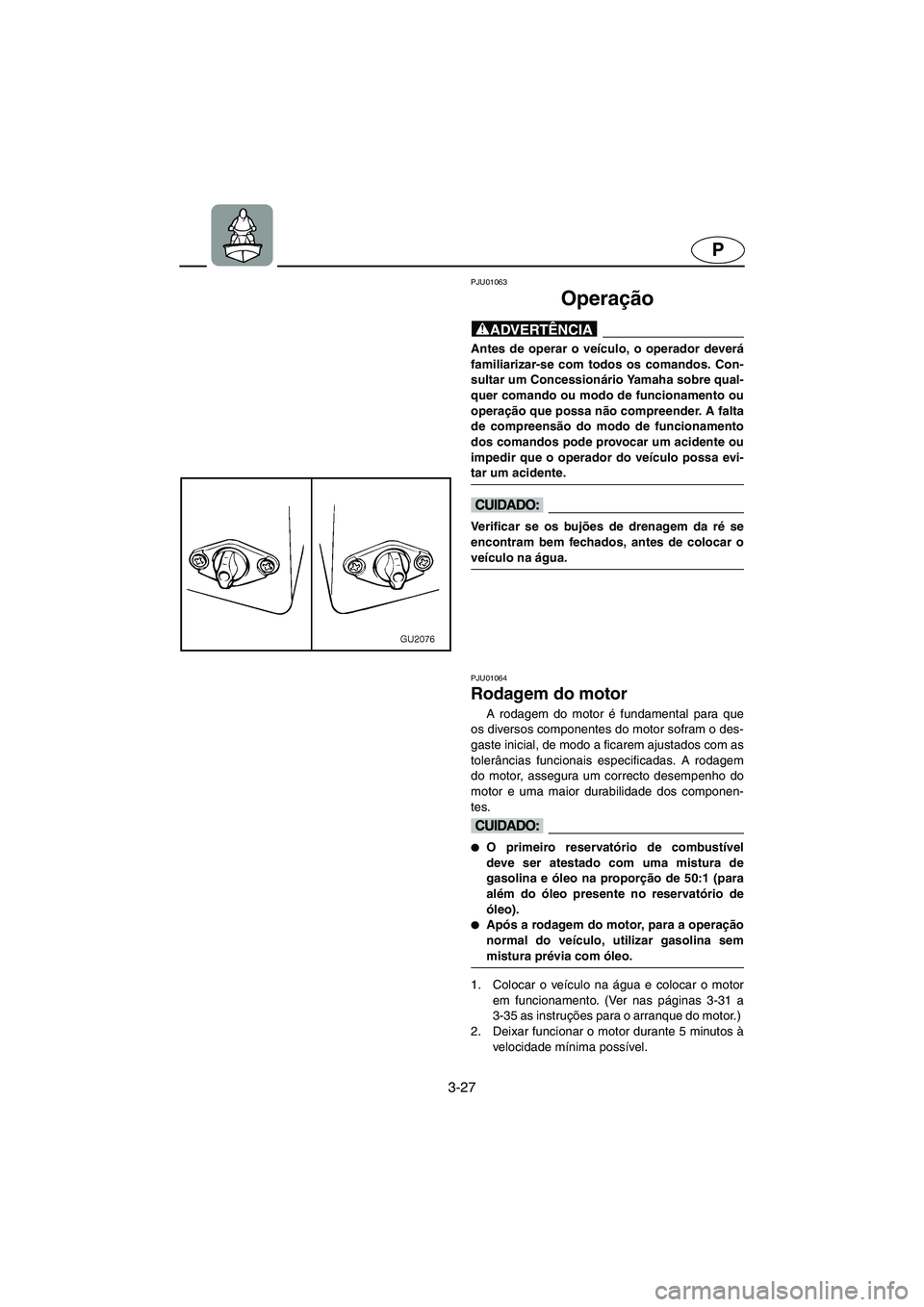

Operação
@ Antes de operar o veículo, o operador deverá
familiarizar-se com todos os comandos. Con-
sultar um Concessionário Yamaha sobre qual-
quer comando ou modo de funcionamento ou
operação que possa não compreender. A falta
de compreensão do modo de funcionamento
dos comandos pode provocar um acidente ou
impedir que o operador do veículo possa evi-
tar um acidente.
@
@ Verificar se os bujões de drenagem da ré se
encontram bem fechados, antes de colocar o
veículo na água.
@
PJU01064
Rodagem do motor
A rodagem do motor é fundamental para que
os diversos componentes do motor sofram o des-
gaste inicial, de modo a ficarem ajustados com as
tolerâncias funcionais especificadas. A rodagem
do motor, assegura um correcto desempenho do
motor e uma maior durabilidade dos componen-
tes.
@
O primeiro reservatório de combustível
deve ser atestado com uma mistura de
gasolina e óleo na proporção de 50:1 (para
além do óleo presente no reservatório de
óleo).

Após a rodagem do motor, para a operação
normal do veículo, utilizar gasolina sem
mistura prévia com óleo.
@
1. Colocar o veículo na água e colocar o motor
em funcionamento. (Ver nas páginas 3-31 a
3-35 as instruções para o arranque do motor.)
2. Deixar funcionar o motor durante 5 minutos à
velocidade mínima possível.
B_F0M-83.book Page 27 Friday, August 3, 2001 3:35 PM
