1-16
ESD
GJU01001
Beschränkungen bei der Fahrt

Beständige Aufmerksamkeit auf die mögliche
Anwesenheit von Personen, Gegenständen
oder anderen Wasserfahrzeugen richten. Sei-
en Sie wachsam in Bezug auf Umstände, die
Ihre Sichtweite einschränken oder Ihre Sicht
auf andere blockieren.

Fahren Sie defensiv, mit angemessener Ge-
schwindigkeit, und halten Sie einen sicheren
Abstand zu Personen, Gegenständen und an-
deren Wasserfahrzeugen.

Nicht zu dicht hinter andere Wasserfahrzeuge
oder Boote auffahren.

Nicht so nahe an andere heranfahren, um die-
se mit Wasser zu bespritzten.

Scharfe Wendungen oder andere Manöver ver-
meiden, die es für andere schwer machen
könnten, Ihnen auszuweichen oder erkennen
zu können, wohin Sie fahren wollen.

Gebiete mit unter der Wasseroberfläche ver-
borgenen Hindernissen oder seichtem Gewäs-
ser meiden.

Fahren Sie innerhalb Ihrer Geschicklichkeits-
grenzen und vermeiden Sie aggressive Manö-
ver, damit die Risiken, die Kontrolle zu verlie-
ren, herausgeschleudert zu werden und
zusammen zu stoßen, reduziert werden.

Dies ist ein Hochleistungsboot - kein Spiel-
zeug. Scharfe Wendungen oder Sprünge über
Kielwasser oder Wellen können das Risiko von
Rücken-/Wirbelsäulenverletzungen (Läh-
mung), Gesichtsverletzungen sowie von Bein-,
Knöchel- oder anderen Brüchen erhöhen.
Nicht über Kielwasser oder Wellen springen.

Das Wasserfahrzeug nicht bei rauhem Gewäs-
ser, schlechtem Wetter oder bei schlechter
Sicht einsetzen; dies könnte zu einem Unfall
führen, der Verletzungen oder sogar den Tod
zur Folge haben kann. Seien Sie wachsam in
Bezug auf die Möglichkeit eines Wetterum-
schwungs. Beachten Sie Wettervorhersagen
und die derzeit vorherrschenden Wetterbedin-
gungen, bevor Sie mit Ihrem Wasserfahrzeug
losfahren.
SJU01001
Limitaciones a la navegación

Vigile constantemente la presencia de perso-
nas, objetos y otras motos acuáticas. Perma-
nezca atento a las condiciones que limiten su
visibilidad o impidan a otros verle.

Pilote a la defensiva a velocidades seguras y
manténgase a una distancia prudente de per-
sonas, objetos y otras motos acuáticas.

No siga a una moto de agua u otra embarca-
ción situándose justo detrás de ella.

No pase cerca de otros rociándoles o salpicán-
doles con agua.

Evite las viradas cerradas u otras maniobras
en las que a los demás les resulte difícil evitar-
le o entender hacia dónde se dirige.

Evite zonas poco profundas o en las que haya
objetos sumergidos.

Manténgase dentro de sus límites y evite ma-
niobras agresivas para reducir el riesgo de
pérdida de control, caída y colisión.

Ésta es una embarcación de altas prestaciones,
no un juguete. Las viradas cerradas o saltar
sobre las olas o estelas puede incrementar el
riesgo de lesiones de espalda/columna (paráli-
sis), lesiones faciales y fractura de piernas, to-
billos y otros huesos. No salte sobre las olas o
estelas.

No utilice la moto de agua con mala mar, mal
tiempo o con poca visibilidad; ello puede oca-
sionar lesiones o un accidente mortal. Esté
atento a la posibilidad de que el tiempo em-
peore. Consulte las previsiones meteorológi-
cas y el tiempo predominante antes de embar-
carse en la moto de agua.
A_F0M-83.book Page 16 Saturday, August 4, 2001 9:11 AM

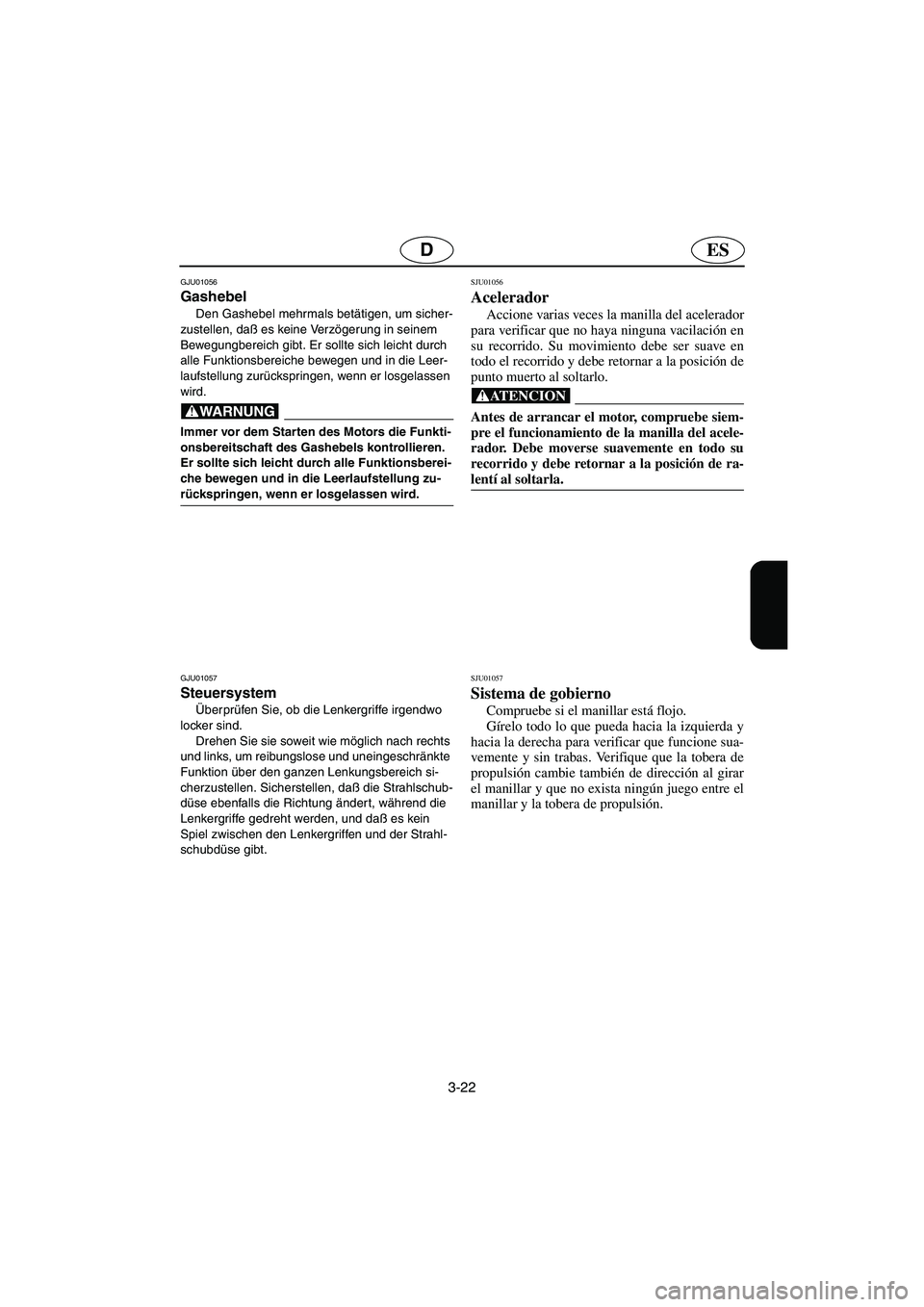

3-22
ESD
GJU01056
Gashebel
Den Gashebel mehrmals betätigen, um sicher-
zustellen, daß es keine Verzögerung in seinem
Bewegungbereich gibt. Er sollte sich leicht durch
alle Funktionsbereiche bewegen und in die Leer-
laufstellung zurückspringen, wenn er losgelassen
wird.
@ Immer vor dem Starten des Motors die Funkti-
onsbereitschaft des Gashebels kontrollieren.
Er sollte sich leicht durch alle Funktionsberei-
che bewegen und in die Leerlaufstellung zu-
rückspringen, wenn er losgelassen wird.
@
GJU01057
Steuersystem
Überprüfen Sie, ob die Lenkergriffe irgendwo
locker sind.
Drehen Sie sie soweit wie möglich nach rechts
und links, um reibungslose und uneingeschränkte
Funktion über den ganzen Lenkungsbereich si-
cherzustellen. Sicherstellen, daß die Strahlschub-
düse ebenfalls die Richtung änder t, während die
Lenkergriffe gedreht werden, und daß es kein
Spiel zwischen den Lenkergriffen und der Strahl-
schubdüse gibt.
SJU01056
Acelerador
Accione varias veces la manilla del acelerador
para verificar que no haya ninguna vacilación en
su recorrido. Su movimiento debe ser suave en
todo el recorrido y debe retornar a la posición de
punto muerto al soltarlo.
@ Antes de arrancar el motor, compruebe siem-
pre el funcionamiento de la manilla del acele-
rador. Debe moverse suavemente en todo su
recorrido y debe retornar a la posición de ra-
lentí al soltarla.
@
SJU01057
Sistema de gobierno
Compruebe si el manillar está flojo.
Gírelo todo lo que pueda hacia la izquierda y
hacia la derecha para verificar que funcione sua-
vemente y sin trabas. Verifique que la tobera de
propulsión cambie también de dirección al girar
el manillar y que no exista ningún juego entre el
manillar y la tobera de propulsión.
A_F0M-83.book Page 22 Saturday, August 4, 2001 9:11 AM

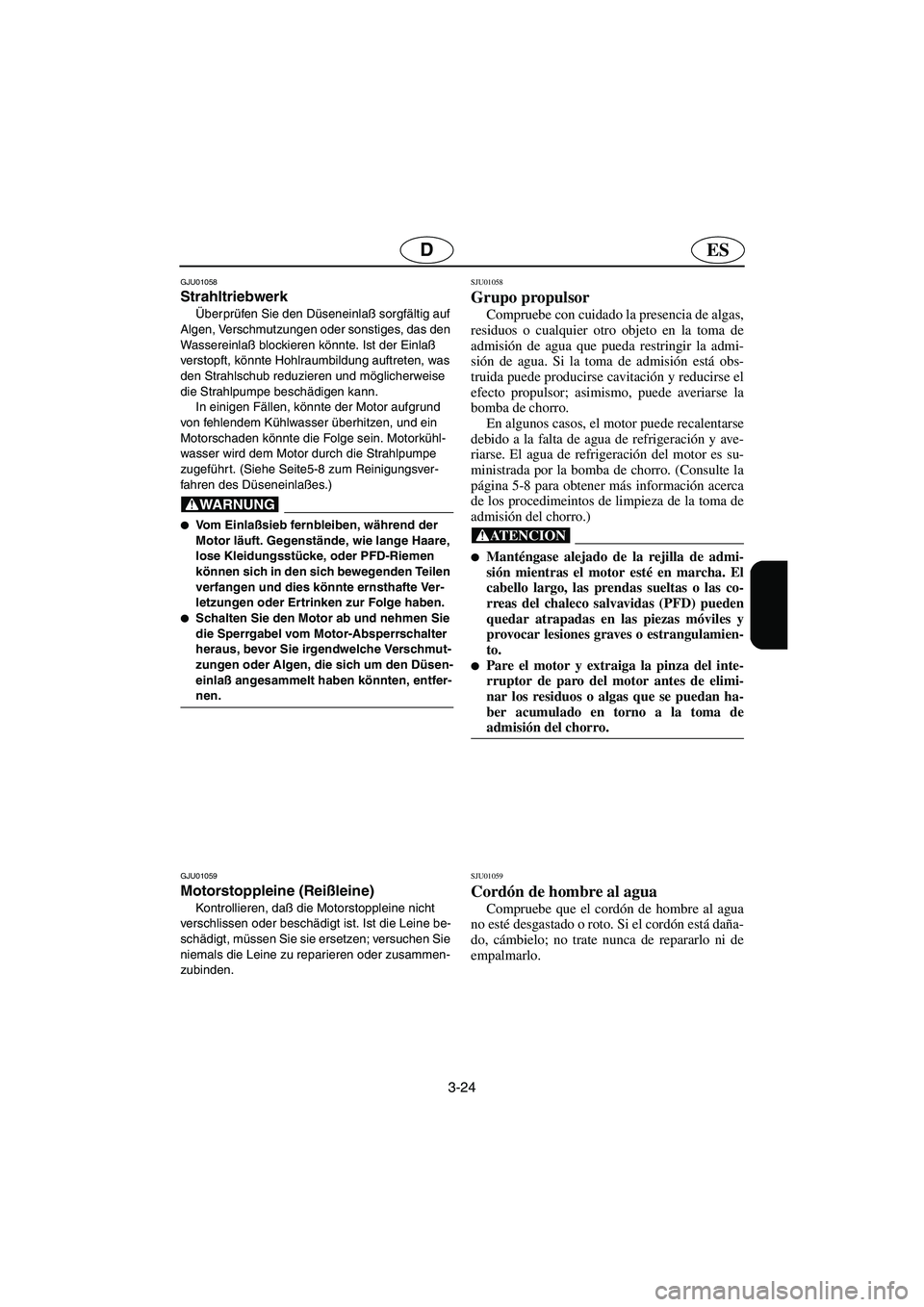

3-24
ESD
GJU01058
Strahltriebwerk
Überprüfen Sie den Düseneinlaß sorgfältig auf
Algen, Verschmutzungen oder sonstiges, das den
Wassereinlaß blockieren könnte. Ist der Einlaß
verstopft, könnte Hohlraumbildung auftreten, was
den Strahlschub reduzieren und möglicherweise
die Strahlpumpe beschädigen kann.
In einigen Fällen, könnte der Motor aufgrund
von fehlendem Kühlwasser überhitzen, und ein
Motorschaden könnte die Folge sein. Motorkühl-
wasser wird dem Motor durch die Strahlpumpe
zugeführt. (Siehe Seite5-8 zum Reinigungsver-
fahren des Düseneinlaßes.)
@
Vo m E i n l aßsieb fernbleiben, während der
Motor läuft. Gegenstände, wie lange Haare,
lose Kleidungsstücke, oder PFD-Riemen
können sich in den sich bewegenden Teilen
verfangen und dies könnte ernsthafte Ver-
letzungen oder Ertrinken zur Folge haben.

Schalten Sie den Motor ab und nehmen Sie
die Sperrgabel vom Motor-Absperrschalter
heraus, bevor Sie irgendwelche Verschmut-
zungen oder Algen, die sich um den Düsen-
einlaß angesammelt haben könnten, entfer-
nen.
@
GJU01059
Motorstoppleine (Reißleine)
Kontrollieren, daß die Motorstoppleine nicht
verschlissen oder beschädigt ist. Ist die Leine be-
schädigt, müssen Sie sie ersetzen; versuchen Sie
niemals die Leine zu reparieren oder zusammen-
zubinden.
SJU01058
Grupo propulsor
Compruebe con cuidado la presencia de algas,
residuos o cualquier otro objeto en la toma de
admisión de agua que pueda restringir la admi-
sión de agua. Si la toma de admisión está obs-
truida puede producirse cavitación y reducirse el
efecto propulsor; asimismo, puede averiarse la
bomba de chorro.
En algunos casos, el motor puede recalentarse
debido a la falta de agua de refrigeración y ave-
riarse. El agua de refrigeración del motor es su-
ministrada por la bomba de chorro. (Consulte la
página 5-8 para obtener más información acerca
de los procedimeintos de limpieza de la toma de
admisión del chorro.)
@
Manténgase alejado de la rejilla de admi-
sión mientras el motor esté en marcha. El
cabello largo, las prendas sueltas o las co-
rreas del chaleco salvavidas (PFD) pueden
quedar atrapadas en las piezas móviles y
provocar lesiones graves o estrangulamien-
to.

Pare el motor y extraiga la pinza del inte-
rruptor de paro del motor antes de elimi-
nar los residuos o algas que se puedan ha-
ber acumulado en torno a la toma de
admisión del chorro.
@
SJU01059
Cordón de hombre al agua
Compruebe que el cordón de hombre al agua
no esté desgastado o roto. Si el cordón está daña-
do, cámbielo; no trate nunca de repararlo ni de
empalmarlo.
A_F0M-83.book Page 24 Saturday, August 4, 2001 9:11 AM

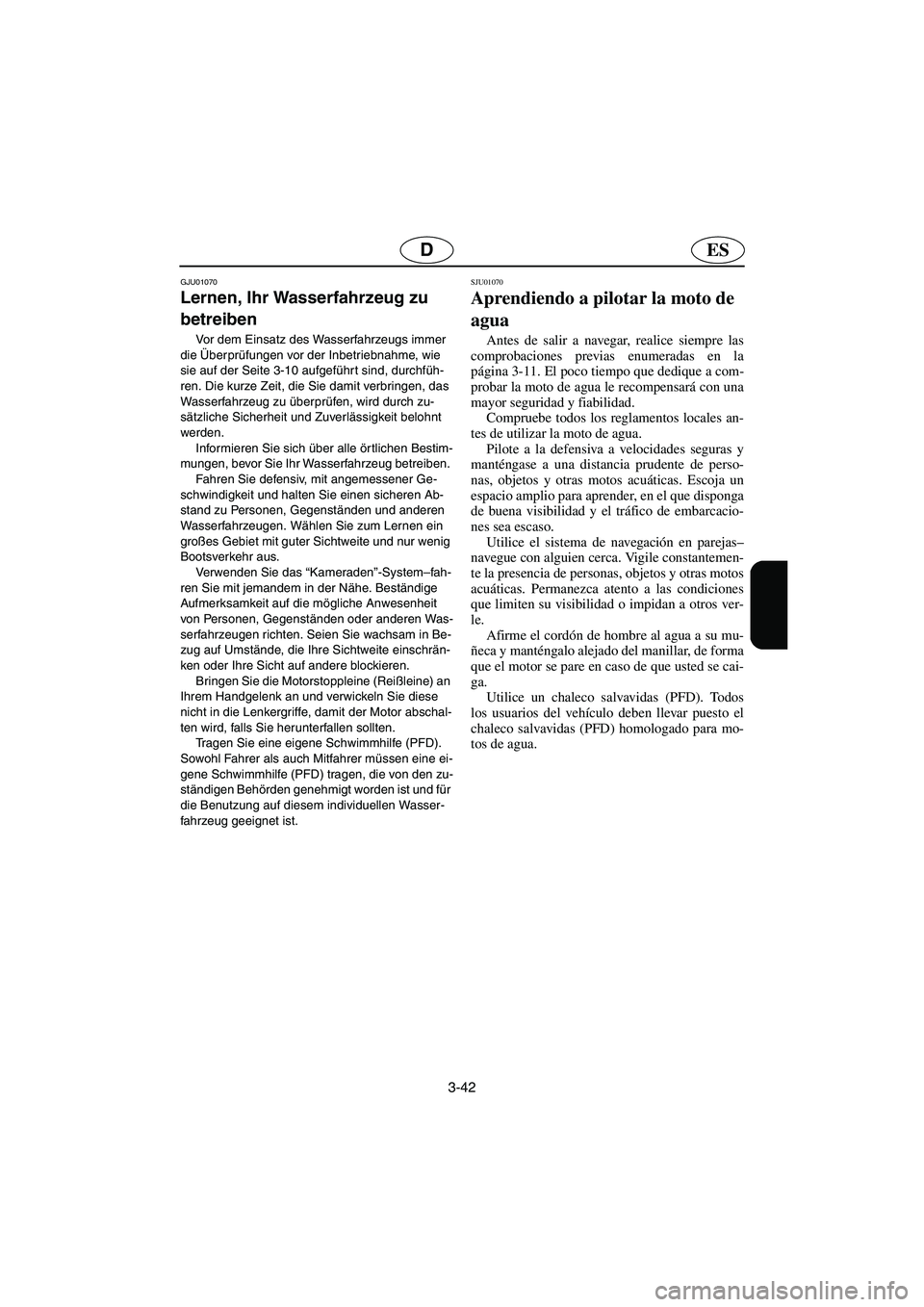

3-42
ESD
GJU01070
Lernen, Ihr Wasserfahrzeug zu
betreiben
Vor dem Einsatz des Wasserfahrzeugs immer
die Überprüfungen vor der Inbetriebnahme, wie
sie auf der Seite 3-10 aufgeführt sind, durchfüh-
ren. Die kurze Zeit, die Sie damit verbringen, das
Wasserfahrzeug zu überprüfen, wird durch zu-
sätzliche Sicherheit und Zuverlässigkeit belohnt
werden.
Informieren Sie sich über alle örtlichen Bestim-
mungen, bevor Sie Ihr Wasserfahrzeug betreiben.
Fahren Sie defensiv, mit angemessener Ge-
schwindigkeit und halten Sie einen sicheren Ab-
stand zu Personen, Gegenständen und anderen
Wasserfahrzeugen. Wählen Sie zum Lernen ein
großes Gebiet mit guter Sichtweite und nur wenig
Bootsverkehr aus.
Verwenden Sie das “Kameraden”-System–fah-
ren Sie mit jemandem in der Nähe. Beständige
Aufmerksamkeit auf die mögliche Anwesenheit
von Personen, Gegenständen oder anderen Was-
serfahrzeugen richten. Seien Sie wachsam in Be-
zug auf Umstände, die Ihre Sichtweite einschrän-
ken oder Ihre Sicht auf andere blockieren.
Bringen Sie die Motorstoppleine (Reißleine) an
Ihrem Handgelenk an und verwickeln Sie diese
nicht in die Lenkergriffe, damit der Motor abschal-
ten wird, falls Sie herunterfallen sollten.
Tragen Sie eine eigene Schwimmhilfe (PFD).
Sowohl Fahrer als auch Mitfahrer müssen eine ei-
gene Schwimmhilfe (PFD) tragen, die von den zu-
ständigen Behörden genehmigt worden ist und für
die Benutzung auf diesem individuellen Wasser-
fahrzeug geeignet ist.
SJU01070
Aprendiendo a pilotar la moto de
agua
Antes de salir a navegar, realice siempre las
comprobaciones previas enumeradas en la
página 3-11. El poco tiempo que dedique a com-
probar la moto de agua le recompensará con una
mayor seguridad y fiabilidad.
Compruebe todos los reglamentos locales an-
tes de utilizar la moto de agua.
Pilote a la defensiva a velocidades seguras y
manténgase a una distancia prudente de perso-
nas, objetos y otras motos acuáticas. Escoja un
espacio amplio para aprender, en el que disponga
de buena visibilidad y el tráfico de embarcacio-
nes sea escaso.
Utilice el sistema de navegación en parejas–
navegue con alguien cerca. Vigile constantemen-
te la presencia de personas, objetos y otras motos
acuáticas. Permanezca atento a las condiciones
que limiten su visibilidad o impidan a otros ver-
le.
Afirme el cordón de hombre al agua a su mu-
ñeca y manténgalo alejado del manillar, de forma
que el motor se pare en caso de que usted se cai-
ga.
Utilice un chaleco salvavidas (PFD). Todos
los usuarios del vehículo deben llevar puesto el
chaleco salvavidas (PFD) homologado para mo-
tos de agua.
A_F0M-83.book Page 42 Saturday, August 4, 2001 9:11 AM

3-48
ESD
GJU01072
Das Starten des
Wasserfahrzeugs
@
Beständige Aufmerksamkeit auf die mögli-
che Anwesenheit von Personen, Gegen-
ständen oder anderen Wasserfahrzeugen
richten. Seien Sie wachsam in Bezug auf
Umstände, die Ihre Sichtweite einschrän-
ken oder Ihre Sicht auf andere blockieren.

Fahren Sie defensiv, mit angemessener Ge-
schwindigkeit, und halten Sie einen siche-
ren Abstand zu Personen, Gegenständen
und anderen Wasserfahrzeugen.

Nicht zu dicht hinter andere Wasserfahrzeu-
ge oder Boote auffahren. Nicht so nahe an
andere heranfahren, um diese mit Wasser
zu bespritzten. Scharfe Wendungen oder
andere Manöver vermeiden, die es für ande-
re schwer machen könnten, Ihnen auszu-
weichen oder erkennen zu können, wohin
Sie fahren wollen. Gebiete mit unter der
Wasseroberfläche verborgenen Hindernis-
sen oder seichtem Gewässer meiden.

Unternehmen Sie rechtzeitig Schritte, um
Kollisionen zu vermeiden. Denken Sie dar-
an, daß Wasserfahrzeuge und andere Boote
keine Bremsen haben. Den Gashebel nicht
loslassen, wenn Sie versuchen von Gegen-
ständen wegzusteuern–Sie brauchen das
Gas zum steuern.

Üben Sie das Wiederaufsitzen in seichtem
Gewässer, bevor Sie in tiefem Wasser fah-
ren.
@
SJU01072
Inicio de la navegación
@
Vigile constantemente la presencia de per-
sonas, objetos y otras motos acuáticas. Per-
manezca atento a las condiciones que limi-
ten su visibilidad o impidan a otros verle.

Pilote a la defensiva a velocidades seguras y
manténgase a una distancia prudente de
personas, objetos y otras motos acuáticas.

No siga a una moto de agua u otra embar-
cación situándose justo detrás de ella. No
pase cerca de otros rociándoles o salpicán-
doles con agua. Evite las viradas cerradas u
otras maniobras en las que a los demás les
resulte difícil evitarle o entender hacia dón-
de se dirige. Evite zonas poco profundas o
en las que haya objetos sumergidos.

Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y demás
embarcaciones no tienen frenos. No suelte
el acelerador cuando trate de esquivar ob-
jetos–necesita gas para gobernar.

Practique subiendo a bordo en aguas poco
profundas antes de navegar en aguas pro-
fundas.
@
A_F0M-83.book Page 48 Saturday, August 4, 2001 9:11 AM

4-28
ESD
GJU01138
Überprüfung des Steuerseilzugs
Kontrollieren Sie die Lenkergriffe und Strahl-
schubdüse auf reibungslose Funktion.
Drehen Sie die Lenkergriffe soweit wie möglich
nach rechts und links und kontrollieren Sie, daß
der Abstand zwischen der Strahlschubdüse und
dem Rumpf auf der rechten und linken Seite
gleich ist.
Falls die Steuerung schwer zu bewegen oder
falsch eingestellt ist, lassen Sie sie von einem
Yamaha Vertragshändler warten. Abstand A und B: A=B
GJU01104
Überprüfung und Einstellung des
Gasseilzugs
Kontrollieren, daß der Gasseilzug leicht in die
Ausgangsposition zurückkehrt, und daß das Spiel
sich innerhalb der Herstellerangaben befindet.
1. Den Gashebel drücken und loslassen. Kehrt
der Hebel nicht leicht in die Ausgangsposition
zurück, lassen Sie ihn von einem Yamaha
Ver tragshändler warten.
2. Das Spiel a
durch Lockern der Gegenmutter 1

und durch Drehen des Stellrings einstellen 2
.
Spiel des Gashebels:
4–7 mm (0,16–0,28 in)
SJU01138
Revisión del cable de la dirección
Compruebe que el manillar y la tobera de pro-
pulsión funcionen con suavidad.
Gire el manillar todo lo que pueda hacia la de-
recha y hacia la izquierda y compruebe que la
distancia entre la tobera de propulsión y el casco
sean iguales en el lado derecho y el izquierdo.
Si la dirección está dura o desajustada, hágala
reparar en un concesionario Yamaha.Distancia A y B: A=B
SJU01104
Revisión y ajuste del cable del
acelerador
Compruebe que el cable del acelerador regre-
sa a su posición inicial con suavidad y que el jue-
go se ajuste a las especificaciones.
1. Apriete y suelte la manilla del acelerador Si
la manilla no retorna con suavidad, hágala
reparar en un concesionario Yamaha.
2. Ajuste el juego libre
a aflojando la contra-
tuerca 1
y girando el regulador 2
.
Juego de la manilla del acelerador:
4–7 mm (0,16–0,28 in)
A_F0M-83.book Page 28 Saturday, August 4, 2001 9:11 AM

4-34
ESD

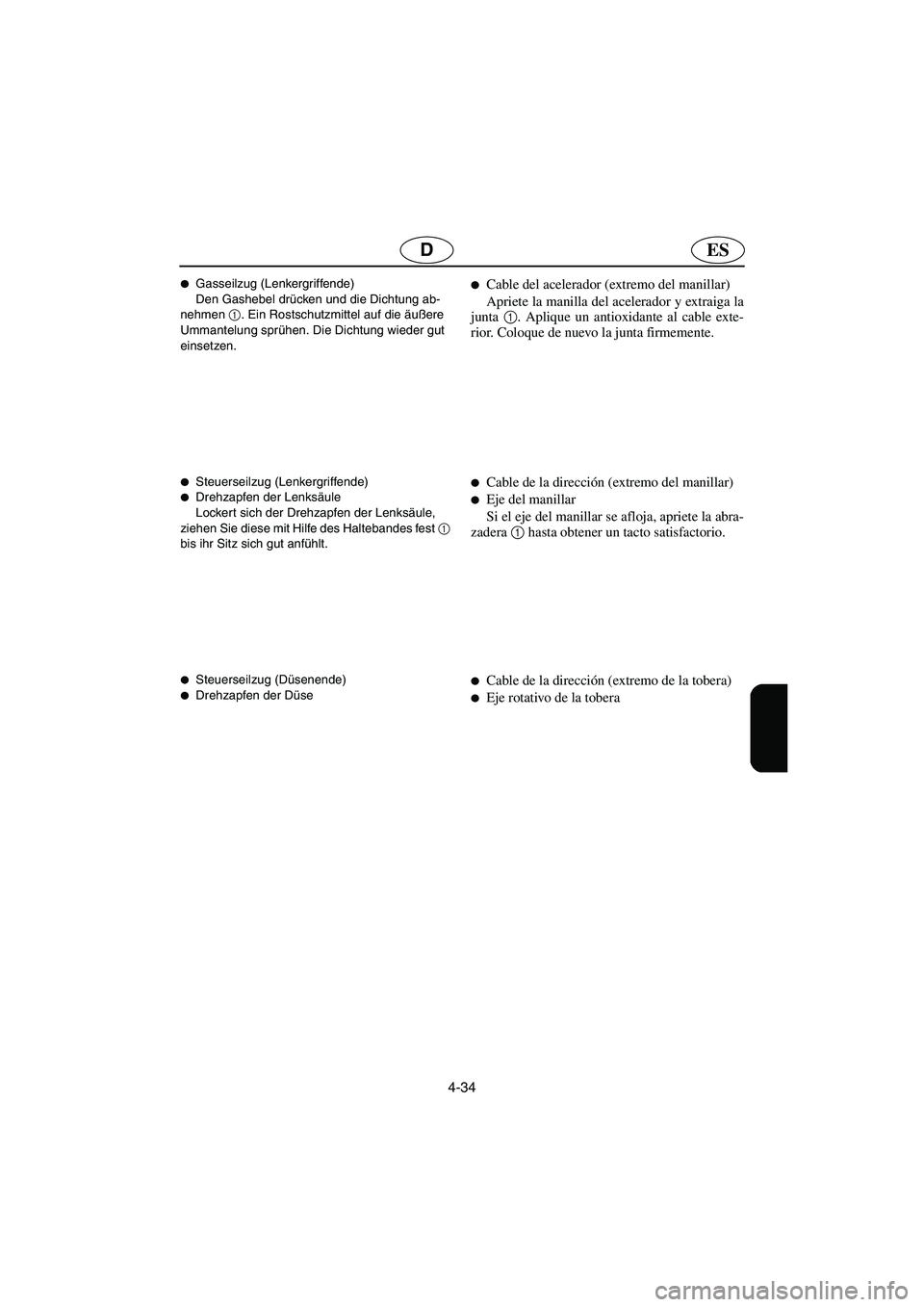

Gasseilzug (Lenkergriffende)
Den Gashebel drücken und die Dichtung ab-
nehmen 1
. Ein Rostschutzmittel auf die äußere
Ummantelung sprühen. Die Dichtung wieder gut
einsetzen.

Steuerseilzug (Lenkergriffende)
Drehzapfen der Lenksäule
Locker t sich der Drehzapfen der Lenksäule,
ziehen Sie diese mit Hilfe des Haltebandes fest 1

bis ihr Sitz sich gut anfühlt.

Steuerseilzug (Düsenende)
Drehzapfen der Düse

Cable del acelerador (extremo del manillar)
Apriete la manilla del acelerador y extraiga la
junta 1
. Aplique un antioxidante al cable exte-
rior. Coloque de nuevo la junta firmemente.

Cable de la dirección (extremo del manillar)

Eje del manillar
Si el eje del manillar se afloja, apriete la abra-
zadera 1
hasta obtener un tacto satisfactorio.

Cable de la dirección (extremo de la tobera)

Eje rotativo de la tobera
A_F0M-83.book Page 34 Saturday, August 4, 2001 9:11 AM

4-36
ESD

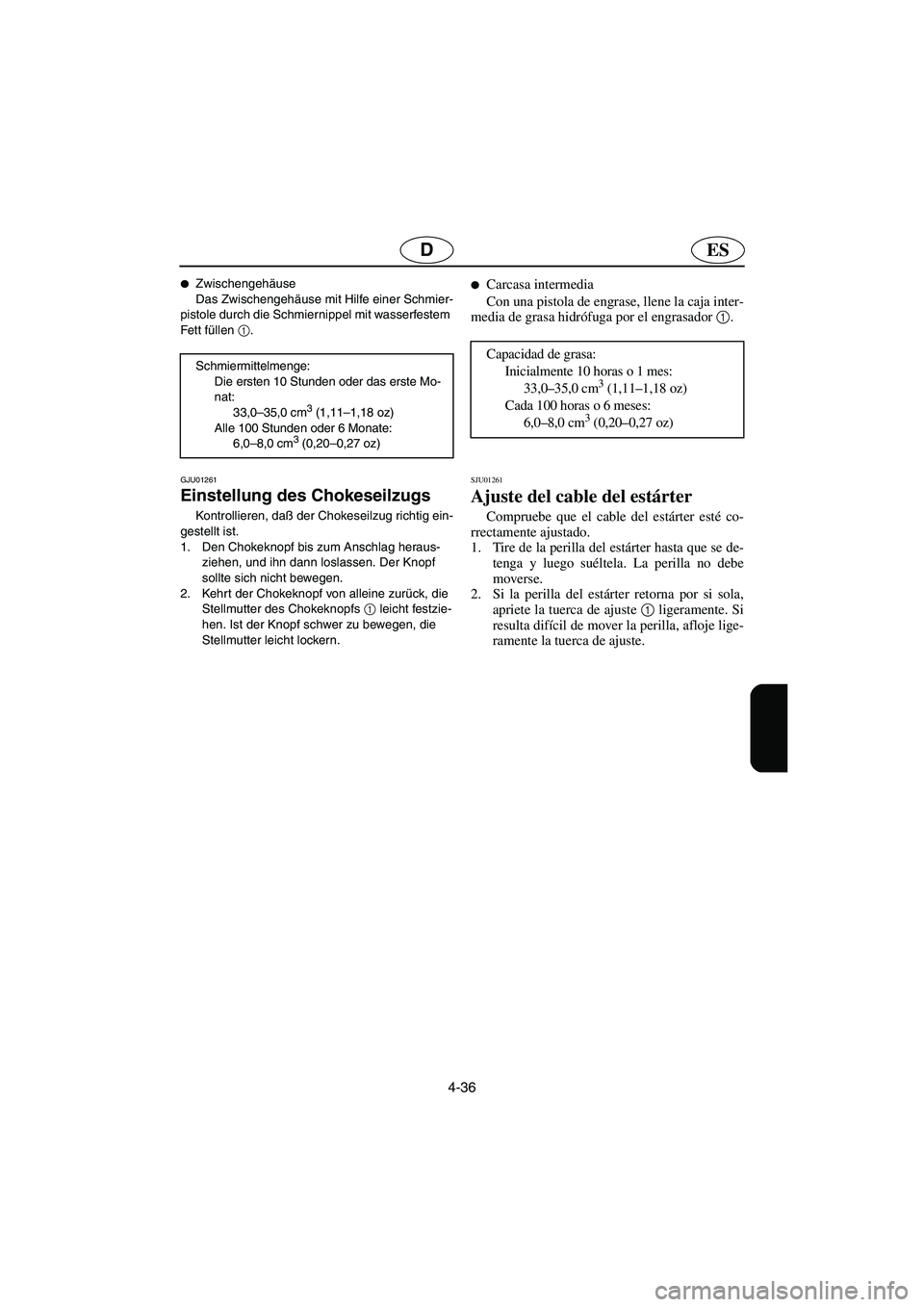

Zwischengehäuse
Das Zwischengehäuse mit Hilfe einer Schmier-
pistole durch die Schmiernippel mit wasserfestem
Fett füllen 1
.
Schmiermittelmenge:
Die ersten 10 Stunden oder das erste Mo-
nat:
33,0–35,0 cm
3 (1,11–1,18 oz)
Alle 100 Stunden oder 6 Monate:
6,0–8,0 cm
3 (0,20–0,27 oz)
GJU01261
Einstellung des Chokeseilzugs
Kontrollieren, daß der Chokeseilzug richtig ein-
gestellt ist.
1. Den Chokeknopf bis zum Anschlag heraus-
ziehen, und ihn dann loslassen. Der Knopf
sollte sich nicht bewegen.
2. Kehrt der Chokeknopf von alleine zurück, die
Stellmutter des Chokeknopfs 1
leicht festzie-
hen. Ist der Knopf schwer zu bewegen, die
Stellmutter leicht lockern.

Carcasa intermedia
Con una pistola de engrase, llene la caja inter-
media de grasa hidrófuga por el engrasador 1
.
Capacidad de grasa:
Inicialmente 10 horas o 1 mes:
33,0–35,0 cm
3 (1,11–1,18 oz)
Cada 100 horas o 6 meses:
6,0–8,0 cm
3 (0,20–0,27 oz)
SJU01261
Ajuste del cable del estárter
Compruebe que el cable del estárter esté co-
rrectamente ajustado.
1. Tire de la perilla del estárter hasta que se de-
tenga y luego suéltela. La perilla no debe
moverse.
2. Si la perilla del estárter retorna por si sola,
apriete la tuerca de ajuste 1
ligeramente. Si
resulta difícil de mover la perilla, afloje lige-
ramente la tuerca de ajuste.
A_F0M-83.book Page 36 Saturday, August 4, 2001 9:11 AM
