P
PJU00989
Estimado Proprietário/Operador
Desejamos-lhe agradecer a sua escolha de
um veículo aquático Yamaha.
Este Manual do Proprietário/Operador contém
importantes informações sobre a utilização do
veículo em condições de segurança e a sua ade-
quada manutenção e conservação. Uma perfeita
compreensão destas simples instruções ajudarão
a obter uma total satisfação do seu novo Yamaha.
Em caso de dúvidas, ou se forem necessários
esclarecimentos suplementares sobre a opera-
ção e manutenção do seu veículo, consultar um
Concessionário Yamaha.
Devido à política da Yamaha de contínuo
desenvolvimento dos seus produtos, cada veículo
específico poderá não ser exactamente igual ao
descrito no presente Manual do Proprietário/Ope-
rador. Especificações e características sujeitas a
alterações sem aviso prévio.
O presente manual deverá ser considerado
como um componente integrante do veículo,
devendo, por esta razão, ser fornecido a qualquer
proprietário subsequente do veículo.PJU01204
Informação importante:
Neste manual, as informações de importância
par ticular são indicadas das seguintes maneiras:
O Símbolo de Aler ta de Segurança signi-
fica ATENÇÃO! PERMANECER
ALERTA! A SUA SEGURANÇA PODE
ESTAR EM PERIGO!
@ A não observação das instruções sob o sím-
bolo ATENÇÃO pode conduzir a lesões corpo-
rais graves ou mesmo à morte do operador,
passageiros, pessoas presentes na área de
operação ou pessoas em trabalho de manu-
tenção/reparação do veículo.
@
@ As instruções de CUIDADO indicam as pre-
cauções especiais que devem ser tomadas,
de modo a evitar a danificação do veículo.
@
NOTA :@ As mensagens de NOTA indicam informações
importantes, destinadas a esclarecer ou facilitar a
execução de determinadas operações/procedi-
mentos.
@
PJU00991
WaveRunner XL700
MANUAL DO PROPRIETÁRIO/OPERADOR
©2002 por Yamaha Motor Co., Ltd.
1ª edição, Julho 2002
Reservados todos os direitos.
Reprodução não autorizada sem
prévia autorização escrita de
Yamaha Motor Co., Ltd.
Impresso no EUA
UF0M84B0.book Page 1 Tuesday, August 6, 2002 3:41 PM

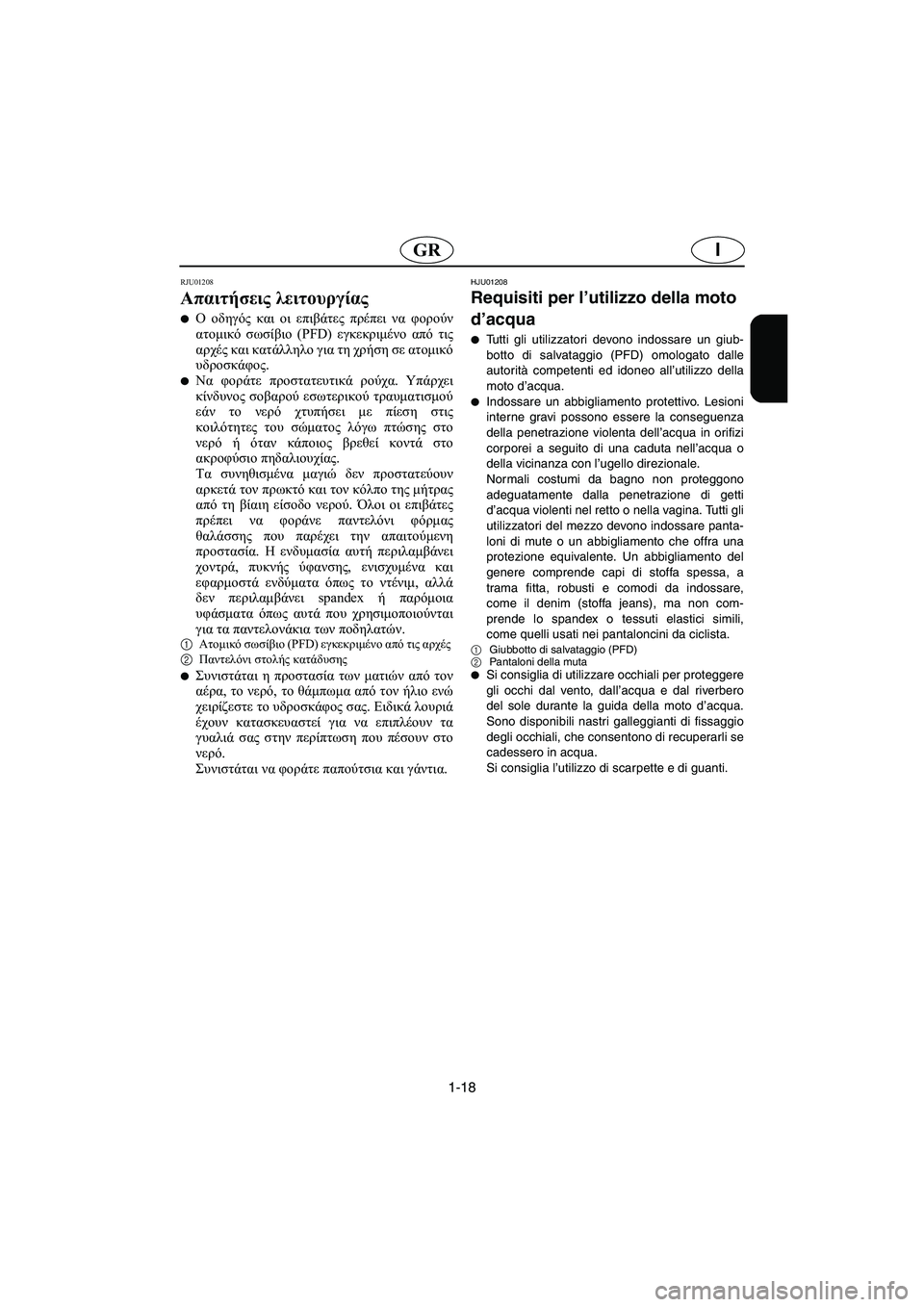

1-18
IGR
RJU01208
Απαιτήσεις λειτουργίας

Ο οδηγός και οι επιβάτες πρέπει να φορούν
ατομικό σωσίβιο (PFD) εγκεκριμένο από τις
αρχές και κατάλληλο για τη χρήση σε ατομικό
υδροσκάφος.

Να φοράτε προστατευτικά ρούχα. Υπάρχει
κίνδυνος σοβαρού εσωτερικού τραυματισμού
εάν το νερό χτυπήσει με πίεση στις
κοιλότητες του σώματος λόγω πτώσης στο
νερό ή όταν κάποιος βρεθεί κοντά στο
ακροφύσιο πηδαλιουχίας.
Τα συνηθισμένα μαγιώ δεν προστατεύουν
αρκετά τον πρωκτό και τον κόλπο της μήτρας
από τη βίαιη είσοδο νερού. Όλοι οι επιβάτες
πρέπει να φοράνε παντελόνι φόρμας
θαλάσσης που παρέχει την απαιτούμενη
προστασία. Η ενδυμασία αυτή περιλαμβάνει
χοντρά, πυκνής ύφανσης, ενισχυμένα και
εφαρμοστά ενδύματα όπως το ντένιμ, αλλά
δεν περιλαμβάνει spandex ή παρόμοια
υφάσματα όπως αυτά που χρησιμοποιούνται
για τα παντελονάκια των ποδηλατών.
1Ατομικό σωσίβιο (PFD) εγκεκριμένο από τις αρχές
2Παντελόνι στολής κατάδυσης

Συνιστάται η προστασία των ματιών από τον
αέρα, το νερό, το θάμπωμα από τον ήλιο ενώ
χειρίζεστε το υδροσκάφος σας. Ειδικά λουριά
έχουν κατασκευαστεί για να επιπλέουν τα
γυαλιά σας στην περίπτωση που πέσουν στο
νερό.
Συνιστάται να φοράτε παπούτσια και γάντια.
HJU01208
Requisiti per l’utilizzo della moto
d’acqua

Tutti gli utilizzatori devono indossare un giub-
botto di salvataggio (PFD) omologato dalle
autorità competenti ed idoneo all’utilizzo della
moto d’acqua.

Indossare un abbigliamento protettivo. Lesioni
interne gravi possono essere la conseguenza
della penetrazione violenta dell’acqua in orifizi
corporei a seguito di una caduta nell’acqua o
della vicinanza con l’ugello direzionale.
Normali costumi da bagno non proteggono
adeguatamente dalla penetrazione di getti
d’acqua violenti nel retto o nella vagina. Tutti gli
utilizzatori del mezzo devono indossare panta-
loni di mute o un abbigliamento che offra una
protezione equivalente. Un abbigliamento del
genere comprende capi di stoffa spessa, a
trama fitta, robusti e comodi da indossare,
come il denim (stoffa jeans), ma non com-
prende lo spandex o tessuti elastici simili,
come quelli usati nei pantaloncini da ciclista.
1Giubbotto di salvataggio (PFD)
2Pantaloni della muta


Si consiglia di utilizzare occhiali per proteggere
gli occhi dal vento, dall’acqua e dal riverbero
del sole durante la guida della moto d’acqua.
Sono disponibili nastri galleggianti di fissaggio
degli occhiali, che consentono di recuperarli se
cadessero in acqua.
Si consiglia l’utilizzo di scarpette e di guanti.
UF0M84B0.book Page 18 Tuesday, August 6, 2002 3:41 PM

1-29
P
PJU01980

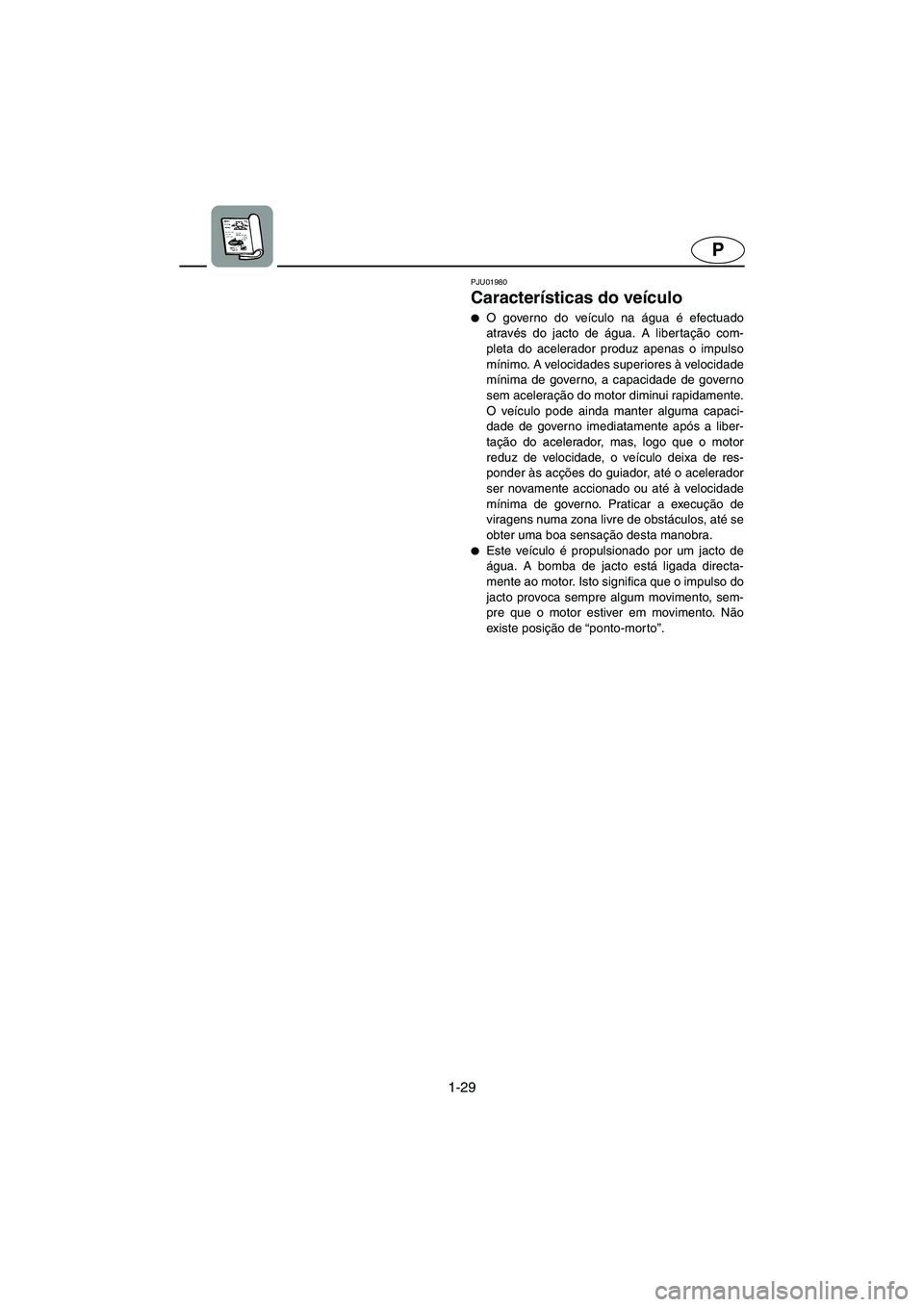

Características do veículo

O governo do veículo na água é efectuado
através do jacto de água. A libertação com-
pleta do acelerador produz apenas o impulso
mínimo. A velocidades superiores à velocidade
mínima de governo, a capacidade de governo
sem aceleração do motor diminui rapidamente.
O veículo pode ainda manter alguma capaci-
dade de governo imediatamente após a liber-
tação do acelerador, mas, logo que o motor
reduz de velocidade, o veículo deixa de res-
ponder às acções do guiador, até o acelerador
ser novamente accionado ou até à velocidade
mínima de governo. Praticar a execução de
viragens numa zona livre de obstáculos, até se
obter uma boa sensação desta manobra.

Este veículo é propulsionado por um jacto de
água. A bomba de jacto está ligada directa-
mente ao motor. Isto significa que o impulso do
jacto provoca sempre algum movimento, sem-
pre que o motor estiver em movimento. Não
existe posição de “ponto-mor to”.
UF0M84B0.book Page 29 Tuesday, August 6, 2002 3:41 PM

IGR
3
RJU01040

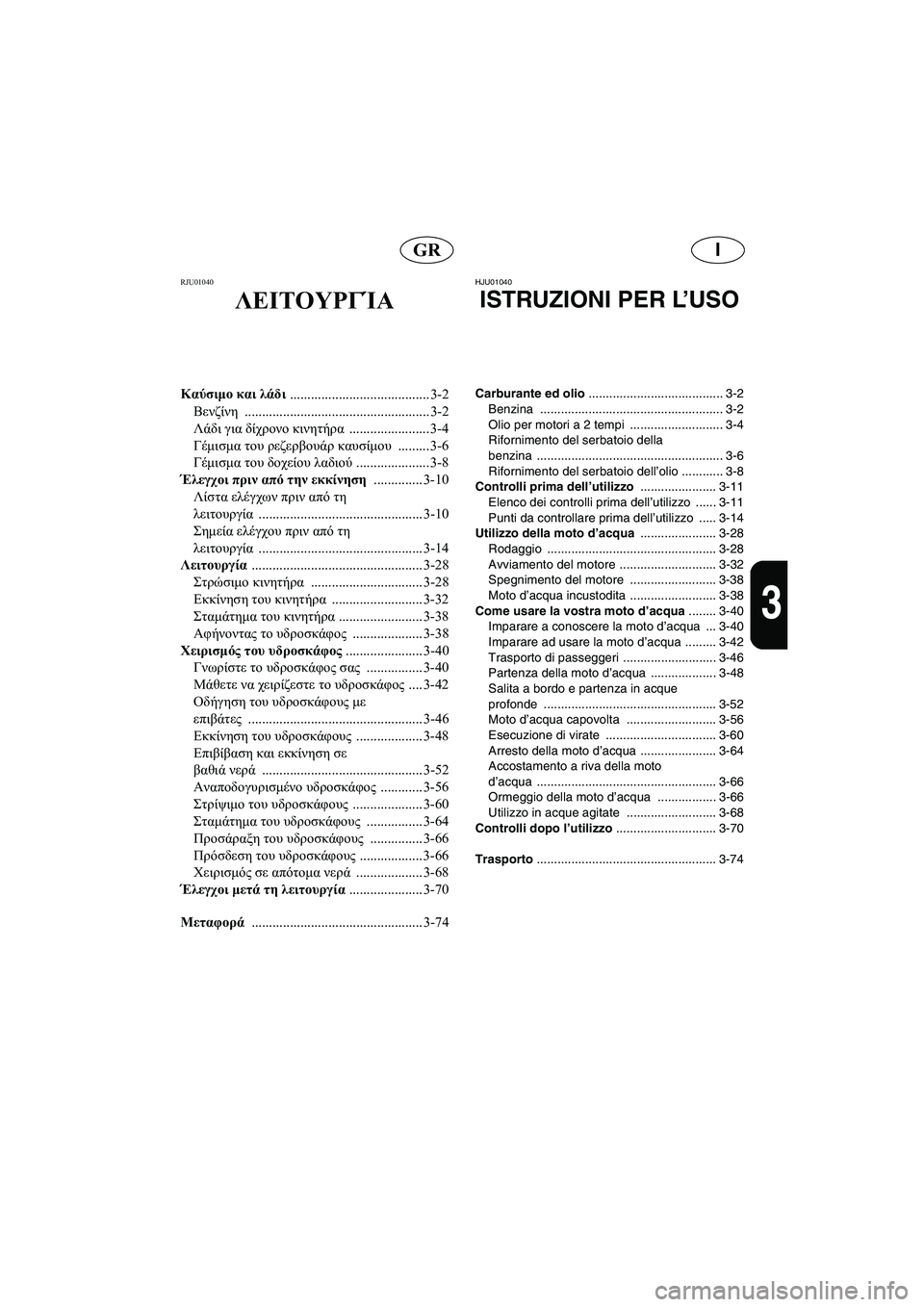

ΛΕΙΤΟΥΡΓΊΑ
Καύσιμο και λάδι
........................................ 3-2
Βενζίνη ..................................................... 3-2
Λάδι για δίχρονο κινητήρα ....................... 3-4
Γέμισμα του ρεζερβουάρ καυσίμου ......... 3-6
Γέμισμα του δοχείου λαδιού ..................... 3-8
Έλεγχοι πριν από την εκκίνηση .............. 3-10
Λίστα ελέγχων πριν από τη
λειτουργία ............................................... 3-10
Σημεία ελέγχου πριν από τη
λειτουργία ............................................... 3-14
Λειτουργία ................................................. 3-28
Στρώσιμο κινητήρα ................................ 3-28
Εκκίνηση του κινητήρα .......................... 3-32
Σταμάτημα του κινητήρα ........................ 3-38
Αφήνοντας το υδροσκάφος .................... 3-38
Χειρισμός του υδροσκάφος ...................... 3-40
Γνωρίστε το υδροσκάφος σας ................ 3-40
Μάθετε να χειρίζεστε το υδροσκάφος .... 3-42
Οδήγηση του υδροσκάφους με
επιβάτες .................................................. 3-46
Εκκίνηση του υδροσκάφους ................... 3-48
Επιβίβαση και εκκίνηση σε
βαθιά νερά .............................................. 3-52
Αναποδογυρισμένο υδροσκάφος ............ 3-56
Στρίψιμο του υδροσκάφους .................... 3-60
Σταμάτημα του υδροσκάφους ................ 3-64
Προσάραξη του υδροσκάφους ............... 3-66
Πρόσδεση του υδροσκάφους .................. 3-66
Χειρισμός σε απότομα νερά ................... 3-68
Έλεγχοι μετά τη λειτουργία ..................... 3-70
Μεταφορά ................................................. 3-74
HJU01040
ISTRUZIONI PER L’USO
Carburante ed olio ....................................... 3-2
Benzina ..................................................... 3-2
Olio per motori a 2 tempi ........................... 3-4
Rifornimento del serbatoio della
benzina ...................................................... 3-6
Rifornimento del serbatoio dell’olio ............ 3-8
Controlli prima dell’utilizzo ...................... 3-11
Elenco dei controlli prima dell’utilizzo ...... 3-11
Punti da controllare prima dell’utilizzo ..... 3-14
Utilizzo della moto d’acqua ...................... 3-28
Rodaggio ................................................. 3-28
Avviamento del motore ............................ 3-32
Spegnimento del motore ......................... 3-38
Moto d’acqua incustodita ......................... 3-38
Come usare la vostra moto d’acqua ........ 3-40
Imparare a conoscere la moto d’acqua ... 3-40
Imparare ad usare la moto d’acqua ......... 3-42
Trasporto di passeggeri ........................... 3-46
Partenza della moto d’acqua ................... 3-48
Salita a bordo e partenza in acque
profonde .................................................. 3-52
Moto d’acqua capovolta .......................... 3-56
Esecuzione di virate ................................ 3-60
Arresto della moto d’acqua ...................... 3-64
Accostamento a riva della moto
d’acqua .................................................... 3-66
Ormeggio della moto d’acqua ................. 3-66
Utilizzo in acque agitate .......................... 3-68
Controlli dopo l’utilizzo ............................. 3-70
Trasporto .................................................... 3-74
UF0M84B0.book Page 2 Tuesday, August 6, 2002 3:41 PM

3-9
P
PJU01346

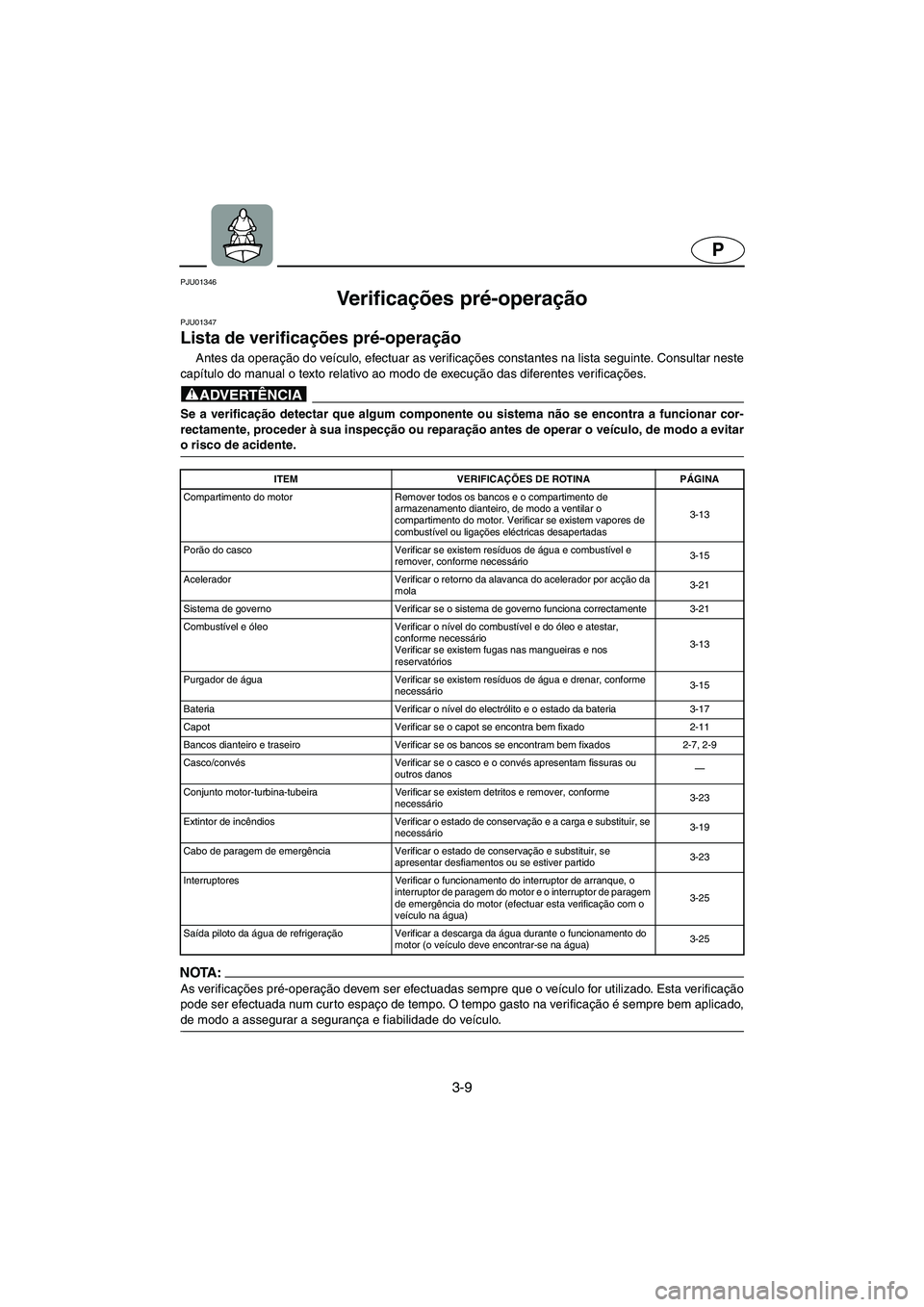

Ve r i f i c ações pré-operação
PJU01347
Lista de verificações pré-operação
Antes da operação do veículo, efectuar as verificações constantes na lista seguinte. Consultar neste
capítulo do manual o texto relativo ao modo de execução das diferentes verificações.
@ Se a verificação detectar que algum componente ou sistema não se encontra a funcionar cor-
rectamente, proceder à sua inspecção ou reparação antes de operar o veículo, de modo a evitar
o risco de acidente.
@
POC-F0M7P
NOTA :@ As verificações pré-operação devem ser efectuadas sempre que o veículo for utilizado. Esta verificação
pode ser efectuada num curto espaço de tempo. O tempo gasto na verificação é sempre bem aplicado,
de modo a assegurar a segurança e fiabilidade do veículo.
@
ITEM VERIFICAÇÕES DE ROTINA PÁGINA
Compartimento do motor Remover todos os bancos e o compartimento de
armazenamento dianteiro, de modo a ventilar o
compartimento do motor. Verificar se existem vapores de
combustível ou ligações eléctricas desapertadas3-13
Porão do casco Verificar se existem resíduos de água e combustível e
remover, conforme necessário3-15
Acelerador Verificar o retorno da alavanca do acelerador por acção da
mola3-21
Sistema de governo Verificar se o sistema de governo funciona correctamente 3-21
Combustível e óleo Verificar o nível do combustível e do óleo e atestar,
conforme necessário
Verificar se existem fugas nas mangueiras e nos
reservatórios3-13
Purgador de água Verificar se existem resíduos de água e drenar, conforme
necessário3-15
Bateria Verificar o nível do electrólito e o estado da bateria 3-17
Capot Verificar se o capot se encontra bem fixado 2-11
Bancos dianteiro e traseiro Verificar se os bancos se encontram bem fixados 2-7, 2-9
Casco/convés Verificar se o casco e o convés apresentam fissuras ou
outros danos—
Conjunto motor-turbina-tubeira Verificar se existem detritos e remover, conforme
necessário3-23
Extintor de incêndios Verificar o estado de conservação e a carga e substituir, se
necessário3-19
Cabo de paragem de emergência Verificar o estado de conservação e substituir, se
apresentar desfiamentos ou se estiver partido3-23
Interruptores Verificar o funcionamento do interruptor de arranque, o
interruptor de paragem do motor e o interruptor de paragem
de emergência do motor (efectuar esta verificação com o
veículo na água)3-25
Saída piloto da água de refrigeração Verificar a descarga da água durante o funcionamento do
motor (o veículo deve encontrar-se na água)3-25
UF0M84B0.book Page 9 Tuesday, August 6, 2002 3:41 PM

3-14
IGR
RJU01048
Σημεία ελέγχου πριν από τη
λειτουργία
RJU01728
Χώρος κινητήρα
Εξαερίστε το χώρο του κινητήρα πριν από τη
χρήση.
Για να εξαερίσετε το χώρο του κινητήρα
βγάλτε το εμπρόσθιο κάθισμα και την
εμπρόσθια σκευοθήκη. (Βλέπε σελιδα 2-10 για
το εμπρόσθιο κάθισμα, και 2-30 για την
εμπρόσθια σκευοθήκη.) Αφήστε ανοιχτό το
χώρο του κινητήρα για μερικά λεπτά για να
φύγουν οι ατμοί καυσίμου. Ελέγξτε επίσης εάν
υπάρχουν χαλαρές ηλεκτρικές συνδέσεις.
@ Εάν δεν γίνει ο εξαερισμός του χώρου του
κινητήρα υπάρχει κίνδυνος πυρκαγιάς ή
έκρηξης. Μην εκκινείτε τον κινητήρα εάν
υπάρχει διαρροή καυσίμου, διαφυγή ή εάν
κάποια σύνδεση είναι χαλαρή.
@
RJU01242
Σύστημα καυσίμου και λαδιού
Ελέγξτε το σύστημα τροφοδοσίας καυσίμου
για διαρροή, ραγίσματα ή δυσλειτουργία πριν
από κάθε χρήση. (Βλ. σελ. 4-22 για τα σημεία
ελέγχου και τις σωστές διαδικασίες.)
1.Βγάλτε το καπάκι του στομίου γέμισης
καυσίμου για να ελευθερωθεί η πίεση που
μπορεί να έχει δημιουργηθεί μέσα στο
ρεζερβουάρ καυσίμου.
2.Βγάλτε όλα τα καθίσματα και την εμπρόσθια
σκευοθήκη. (Βλ. σελ. 2-8 και 2-10 για το
εμπρόσθιο και πίσω κάθισμα, και 2-30 για
την εμπρόσθια σκευοθήκη.)
3.Ελέγξτε τη στάθμη του καυσίμου και του
λαδιού και εάν είναι αναγκαίο
συμπληρώστε. (Βλ. σελ. 3-6 και 3-8 για
οδηγίες γέμισης.)
HJU01048
Punti da controllare prima
dell’utilizzo
HJU01728
Va n o m o t o r e
Prima di utilizzare il mezzo, ventilare sempre il
vano motore.
Per ventilare il vano motore, togliere la sella
anteriore ed il gavone di prua (vedere pagina 2-10
per la sella anteriore, e 2-30 per il gavone di
prua). Lasciare il vano motore aperto per alcuni
minuti per permettere la fuoriuscita di eventuali
vapori di carburante. Inoltre verificare che non ci
siano collegamenti elettrici allentati.
@ La mancata esecuzione della ventilazione del
vano motore può provocare incendi o esplo-
sioni. Non avviare il motore in caso di perdite
di carburante o di collegamenti elettrici allen-
tati.
@
HJU01242
Circuiti del carburante e dell’olio
Prima di utilizzare la moto, controllare sempre
che non ci siano perdite, fessurazioni o anomalie
nel circuito del carburante. (Vedere pagina 4-22
per i punti da controllare e per le procedure cor-
rette.)
1. Togliere il tappo del bocchettone di riempi-
mento per scaricare la pressione che si fosse
eventualmente formata nel serbatoio del car-
burante.
2. Togliere tutte e due le selle ed il gavone di
prua. (Vedere pagine 2-8 e 2-10 per la sella
anteriore e posteriore e 2-30 per il gavone di
prua.)
3. Controllare il livello del carburante e quello
dell’olio nei relativi serbatoi e rabboccare, se
necessario. (Vedere pagine 3-6 e 3-8 per le
istruzioni di riempimento.)
UF0M84B0.book Page 14 Tuesday, August 6, 2002 3:41 PM

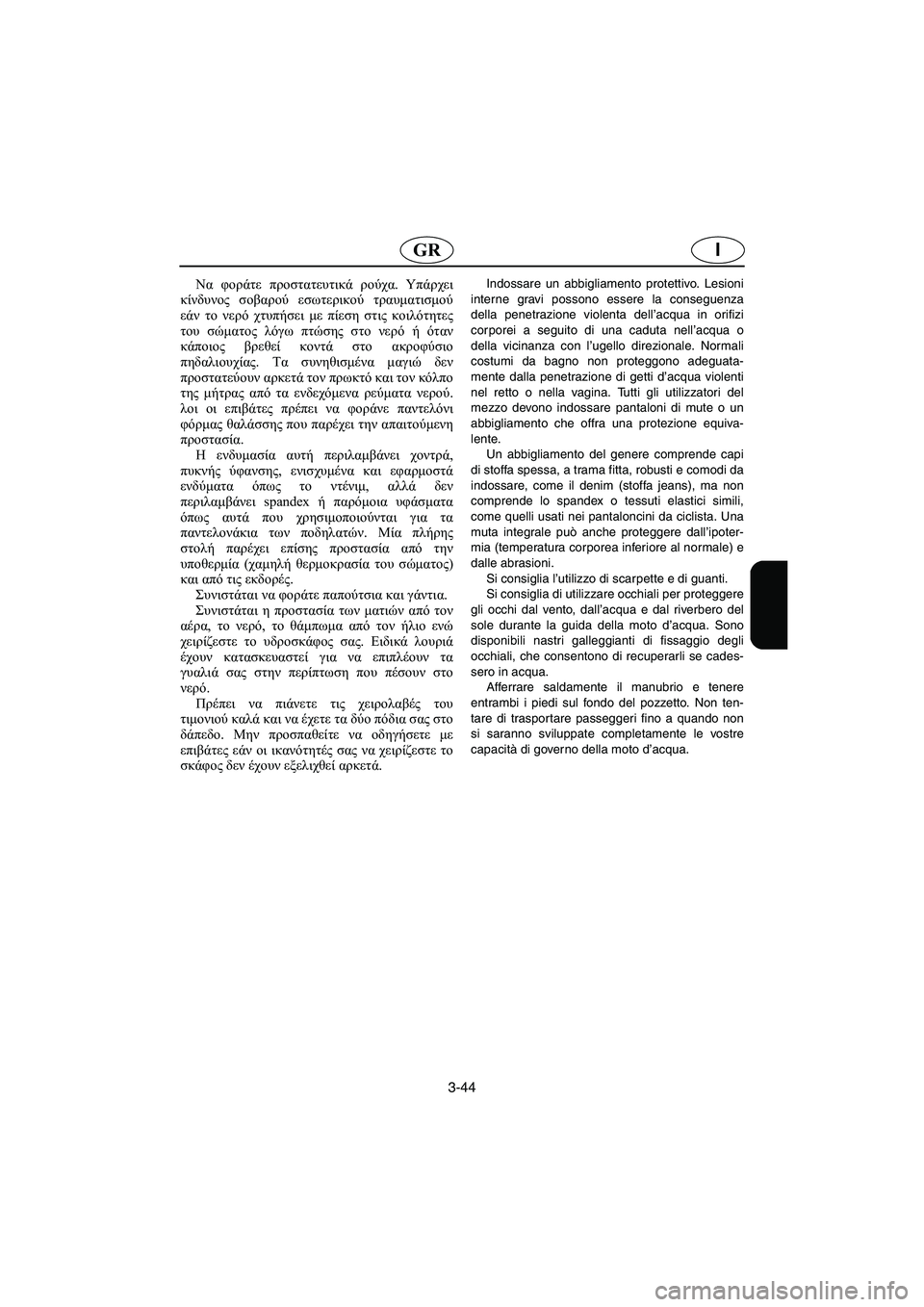

3-44
IGR
Να φοράτε προστατευτικά ρούχα. Υπάρχει
κίνδυνος σοβαρού εσωτερικού τραυματισμού
εάν το νερό χτυπήσει με πίεση στις κοιλότητες
του σώματος λόγω πτώσης στο νερό ή όταν
κάποιος βρεθεί κοντά στο ακροφύσιο
πηδαλιουχίας. Τα συνηθισμένα μαγιώ δεν
προστατεύουν αρκετά τον πρωκτό και τον κόλπο
της μήτρας από τα ενδεχόμενα ρεύματα νερού.
λοι οι επιβάτες πρέπει να φοράνε παντελόνι
φόρμας θαλάσσης που παρέχει την απαιτούμενη
προστασία.
Η ενδυμασία αυτή περιλαμβάνει χοντρά,
πυκνής ύφανσης, ενισχυμένα και εφαρμοστά
ενδύματα όπως το ντένιμ, αλλά δεν
περιλαμβάνει spandex ή παρόμοια υφάσματα
όπως αυτά που χρησιμοποιούνται για τα
παντελονάκια των ποδηλατών. Μία πλήρης
στολή παρέχει επίσης προστασία από την
υποθερμία (χαμηλή θερμοκρασία του σώματος)
και από τις εκδορές.
Συνιστάται να φοράτε παπούτσια και γάντια.
Συνιστάται η προστασία των ματιών από τον
αέρα, το νερό, το θάμπωμα από τον ήλιο ενώ
χειρίζεστε το υδροσκάφος σας. Ειδικά λουριά
έχουν κατασκευαστεί για να επιπλέουν τα
γυαλιά σας στην περίπτωση που πέσουν στο
νερό.
Πρέπει να πιάνετε τις χειρολαβές του
τιμονιού καλά και να έχετε τα δύο πόδια σας στο
δάπεδο. Μην προσπαθείτε να οδηγήσετε με
επιβάτες εάν οι ικανότητές σας να χειρίζεστε το
σκάφος δεν έχουν εξελιχθεί αρκετά.Indossare un abbigliamento protettivo. Lesioni
interne gravi possono essere la conseguenza
della penetrazione violenta dell’acqua in orifizi
corporei a seguito di una caduta nell’acqua o
della vicinanza con l’ugello direzionale. Normali
costumi da bagno non proteggono adeguata-
mente dalla penetrazione di getti d’acqua violenti
nel retto o nella vagina. Tutti gli utilizzatori del
mezzo devono indossare pantaloni di mute o un
abbigliamento che offra una protezione equiva-
lente.
Un abbigliamento del genere comprende capi
di stoffa spessa, a trama fitta, robusti e comodi da
indossare, come il denim (stoffa jeans), ma non
comprende lo spandex o tessuti elastici simili,
come quelli usati nei pantaloncini da ciclista. Una
muta integrale può anche proteggere dall’ipoter-
mia (temperatura corporea inferiore al normale) e
dalle abrasioni.
Si consiglia l’utilizzo di scarpette e di guanti.
Si consiglia di utilizzare occhiali per proteggere
gli occhi dal vento, dall’acqua e dal riverbero del
sole durante la guida della moto d’acqua. Sono
disponibili nastri galleggianti di fissaggio degli
occhiali, che consentono di recuperarli se cades-
sero in acqua.
Afferrare saldamente il manubrio e tenere
entrambi i piedi sul fondo del pozzetto. Non ten-
tare di trasportare passeggeri fino a quando non
si saranno sviluppate completamente le vostre
capacità di governo della moto d’acqua.
UF0M84B0.book Page 44 Tuesday, August 6, 2002 3:41 PM

3-60
IGR
RJU01839
Στρίψιμο του υδροσκάφους
Ο έλεγχος πηδαλιουχίας εξαρτάται από τη
θέση του τιμονιού και από το γκάζι.
Το νερό που αναρροφάται από τη γρίλια του
στομίου εισροής νερού συμπιέζεται από την
πτερωτή στην αντλία εκτόξευσης. Ενώ
εκτοξεύεται το συμπιεσμένο νερό από την
αντλία διαμέσου του ακροφυσίου πηδαλιουχίας,
παράγει ωστική δύναμη που κινεί και κάνει να
στρίψει το υδροσκάφος. Με όσο μεγαλύτερη
ταχύτητα περιστρέφεται ο κινητήρας τόσο
μεγαλύτερη είναι η ωστική δύναμη που
παράγεται.
Η ποσότητα της δύναμης προώσεως, εκτός
από τη θέση των χειρολαβών του τιμονιού,
καθορίζει κατά πόσο κλειστή θα είναι η στροφή.
A.Περισσότερο γκάζι παράγει περισσότερη
ωστική δύναμη, και το υδροσκάφος θα πάρει
πιο κλειστή στροφή.
B.Λιγότερο γκάζι παράγει χαμηλότερη ωστική
δύναμη, έτσι ώστε το υδροσκάφος να
στρίψει πιο αργά.
C.Αφήνοντας εντελώς το γκάζι παράγεται
μόνο ελάχιστη ωστική δύναμη. Εάν κινείστε
με ταχύτητα λίγο μεγαλύτερη της συρτής η
ικανότητα στροφής θα μειωθεί γρήγορα
χωρίς γκάζι. Μπορεί να υπάρχει ακόμη η
δυνατότητα στροφής αμέσως μόλις αφήσετε
το γκάζι, αλλά μόλις ελαττωθεί η ταχύτητα
του κινητήρα, το υδροσκάφος δεν θα
αποκρίνεται στις εντολές του τιμονιού μέχρι
να ανοίξετε το γκάζι ή να φτάσετε στην
ταχύτητα συρτής.
Με ταχύτητα συρτής, το υδροσκάφος μπορεί
να στρίψει αργά ανάλογα μόνο με τη θέση
της χειρολαβής χρησιμοποιώντας την
ποσότητα ωστικής δύναμης που είναι
αρκετή για τη λειτουργία στο ρελαντί.
D.Εάν ο κινητήρας σταματήσει ενώ κινείστε,
δεν υπάρχει ωστική δύναμη. Το υδροσκάφος
θα προχωρήσει σε ευθεία ακόμη και αν
γυρίσουν οι χειρολαβές του τιμονιού.
Για να στρίψετε πρέπει να πατήσετε το γκάζι.
HJU01839
Esecuzione di virate
Il governo della direzione dipende dalla combi-
nazione tra la posizione del manubrio e il grado di
accelerazione.
L’acqua aspirata attraverso la griglia di presa
d’acqua viene messa in pressione dalla girante
dell’idrogetto. Quando l’acqua in pressione viene
espulsa dall’idrogetto attraverso l’ugello direzio-
nale, essa crea una spinta che sposta e fa virare
la moto d’acqua. Quanto maggiore è il regime di
rotazione del motore, tanto maggiore sarà la
spinta prodotta.
La potenza della spinta dell’idrogetto, sommata
alla posizione del manubrio, determina quanto
strette sono le virate eseguibili.
A. Dando più gas, si produce una spinta più ele-
vata, quindi la moto d’acqua eseguirà virate
più strette.
B. Dando meno gas, si produce una spinta
minore, quindi la moto d’acqua eseguirà
virate più graduali.
C. Rilasciando completamente l’acceleratore,
l’idrogetto produce soltanto una spinta
minima. Se si sta viaggiando a velocità supe-
riori a quella di traino, se non si accelera si
perderà rapidamente la capacità di virare. E
possibile che si riesca ancora a virare imme-
diatamente dopo aver rilasciato l’acceleratore,
ma una volta sceso il numero di giri del
motore, la moto d’acqua non risponderà più ai
comandi del manubrio fino a quando non si
riaccelera o non si raggiunge la velocità di
traino.
Alla velocità di traino, si può far virare gradual-
mente la moto d’acqua con la sola posizione
del manubrio, usando solo la spinta disponi-
bile al regime del minimo.
D. Se si spegne il motore durante la marcia,
viene a cessare la spinta. La moto d’acqua
proseguirà diritta anche se si gira il manubrio.
Per virare bisogna accelerare.
UF0M84B0.book Page 60 Tuesday, August 6, 2002 3:41 PM

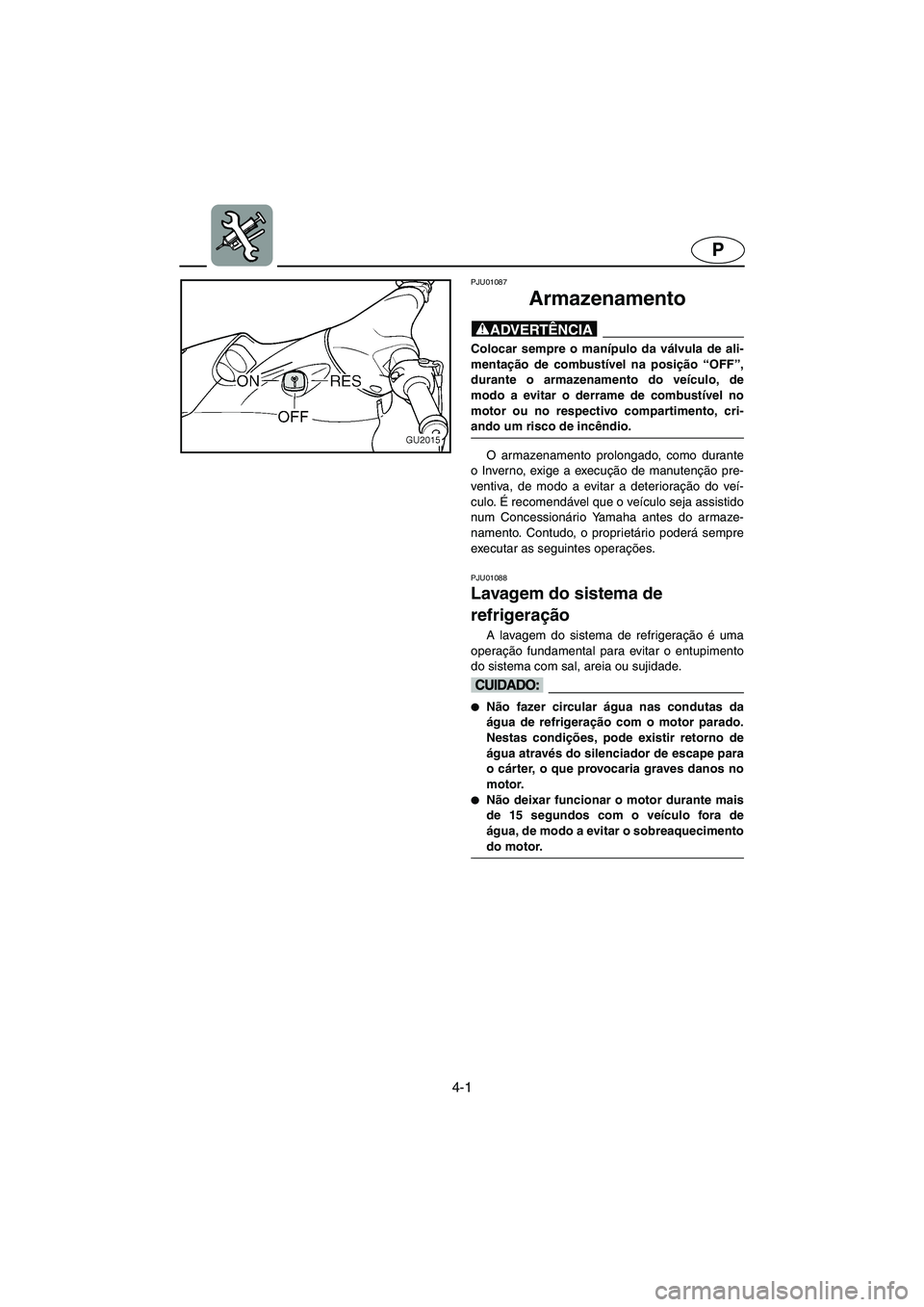

4-1
P
PJU01087
Armazenamento
@ Colocar sempre o manípulo da válvula de ali-
mentação de combustível na posição “OFF”,
durante o armazenamento do veículo, de
modo a evitar o derrame de combustível no
motor ou no respectivo compartimento, cri-
ando um risco de incêndio.
@
O armazenamento prolongado, como durante
o Inverno, exige a execução de manutenção pre-
ventiva, de modo a evitar a deterioração do veí-
culo. É recomendável que o veículo seja assistido
num Concessionário Yamaha antes do armaze-
namento. Contudo, o proprietário poderá sempre
executar as seguintes operações.
PJU01088
Lavagem do sistema de
refrigeração
A lavagem do sistema de refrigeração é uma
operação fundamental para evitar o entupimento
do sistema com sal, areia ou sujidade.
@
Não fazer circular água nas condutas da
água de refrigeração com o motor parado.
Nestas condições, pode existir retorno de
água através do silenciador de escape para
o cárter, o que provocaria graves danos no
motor.

Não deixar funcionar o motor durante mais
de 15 segundos com o veículo fora de
água, de modo a evitar o sobreaquecimento
do motor.
@
UF0M84B0.book Page 1 Tuesday, August 6, 2002 3:41 PM

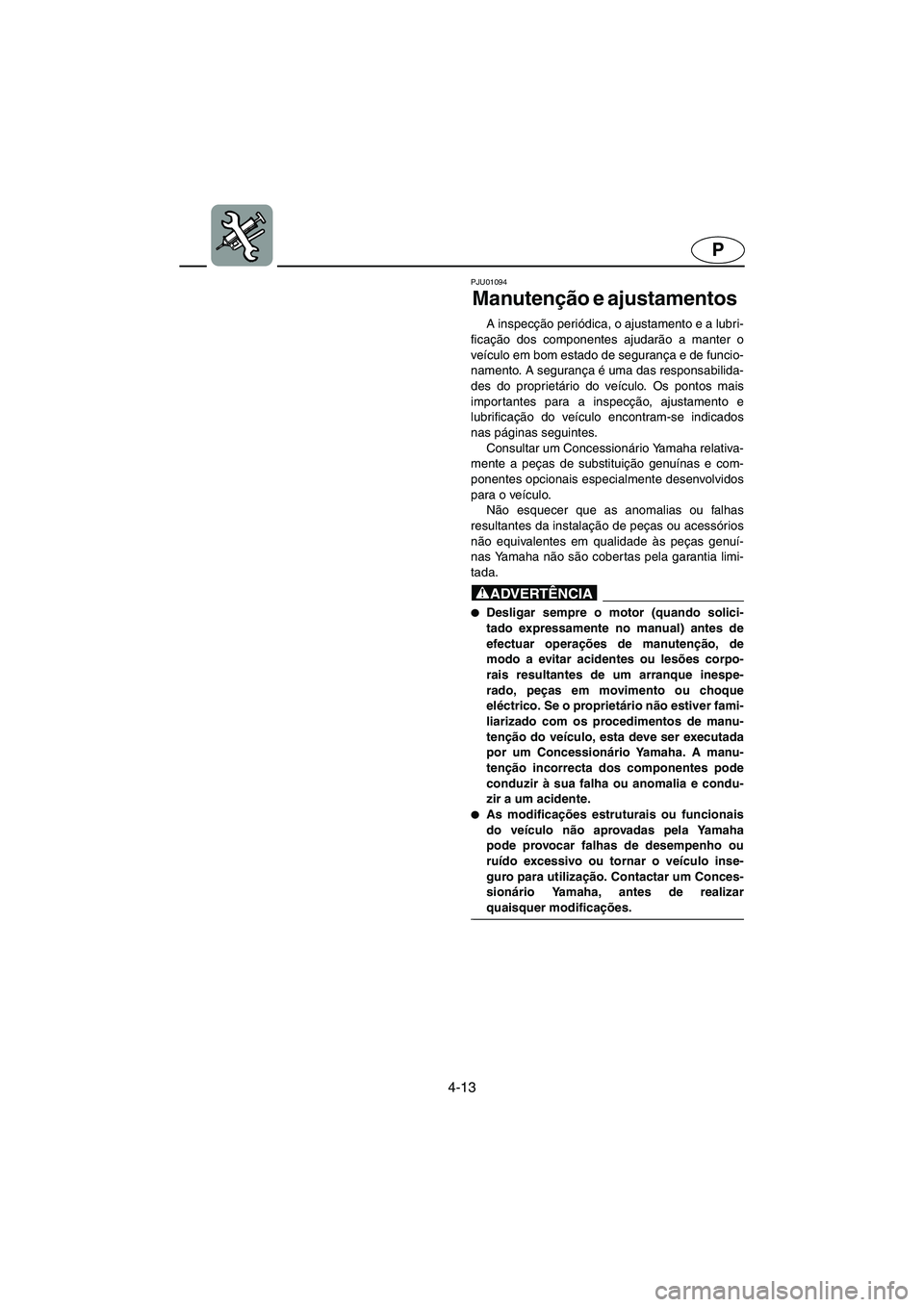

4-13
P
PJU01094
Manutenção e ajustamentos
A inspecção periódica, o ajustamento e a lubri-
ficação dos componentes ajudarão a manter o
veículo em bom estado de segurança e de funcio-
namento. A segurança é uma das responsabilida-
des do proprietário do veículo. Os pontos mais
importantes para a inspecção, ajustamento e
lubrificação do veículo encontram-se indicados
nas páginas seguintes.
Consultar um Concessionário Yamaha relativa-
mente a peças de substituição genuínas e com-
ponentes opcionais especialmente desenvolvidos
para o veículo.
Não esquecer que as anomalias ou falhas
resultantes da instalação de peças ou acessórios
não equivalentes em qualidade às peças genuí-
nas Yamaha não são cobertas pela garantia limi-
tada.
@
Desligar sempre o motor (quando solici-
tado expressamente no manual) antes de
efectuar operações de manutenção, de
modo a evitar acidentes ou lesões corpo-
rais resultantes de um arranque inespe-
rado, peças em movimento ou choque
eléctrico. Se o proprietário não estiver fami-
liarizado com os procedimentos de manu-
tenção do veículo, esta deve ser executada
por um Concessionário Yamaha. A manu-
tenção incorrecta dos componentes pode
conduzir à sua falha ou anomalia e condu-
zir a um acidente.

As modificações estruturais ou funcionais
do veículo não aprovadas pela Yamaha
pode provocar falhas de desempenho ou
ruído excessivo ou tornar o veículo inse-
guro para utilização. Contactar um Conces-
sionário Yamaha, antes de realizar
quaisquer modificações.
@
UF0M84B0.book Page 13 Tuesday, August 6, 2002 3:41 PM
