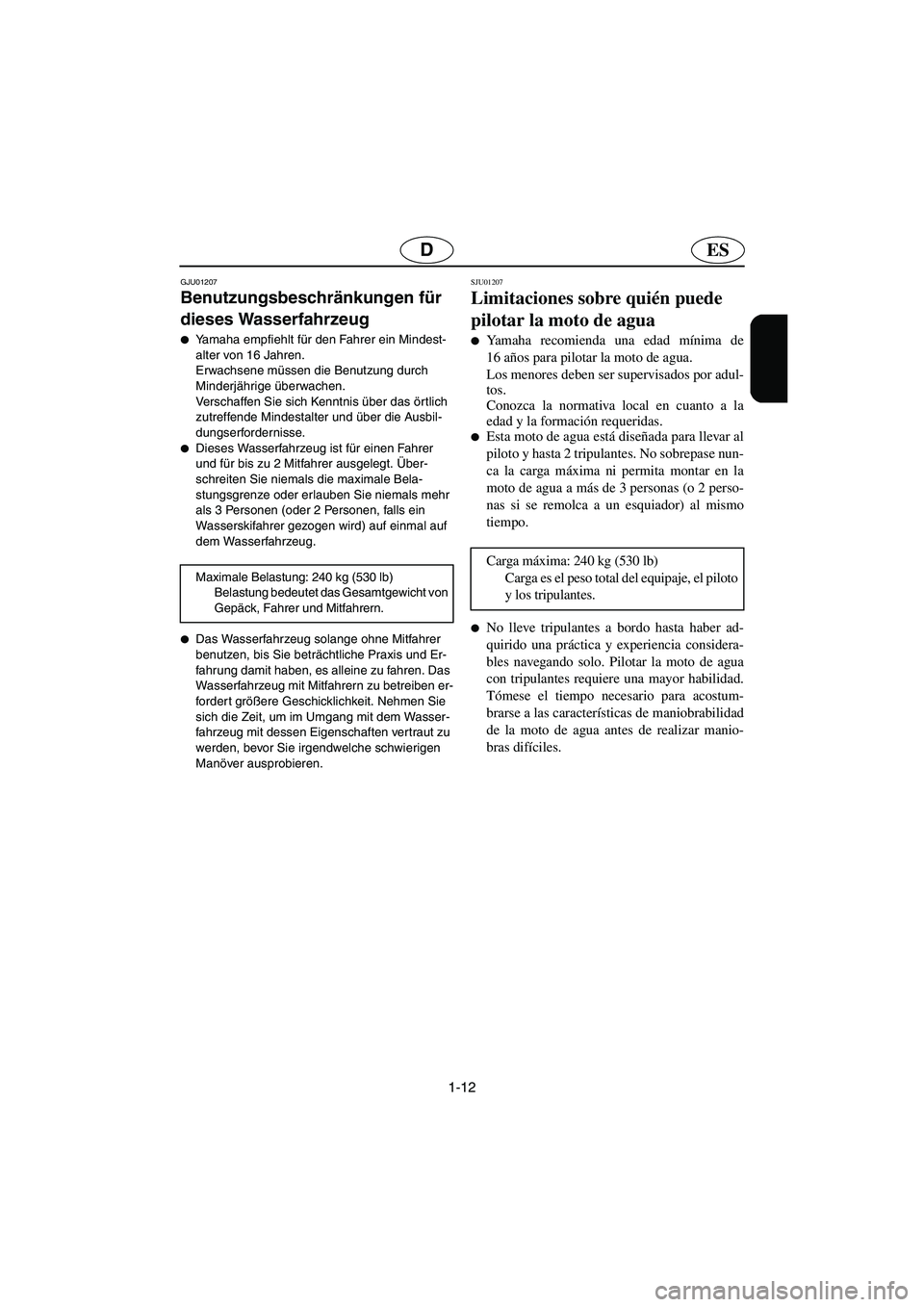

1-12
ESD
GJU01207
Benutzungsbeschränkungen für
dieses Wasserfahrzeug

Yamaha empfiehlt für den Fahrer ein Mindest-
alter von 16 Jahren.
Erwachsene müssen die Benutzung durch
Minderjährige überwachen.
Verschaffen Sie sich Kenntnis über das örtlich
zutreffende Mindestalter und über die Ausbil-
dungserfordernisse.

Dieses Wasserfahrzeug ist für einen Fahrer
und für bis zu 2 Mitfahrer ausgelegt. Über-
schreiten Sie niemals die maximale Bela-
stungsgrenze oder erlauben Sie niemals mehr
als 3 Personen (oder 2 Personen, falls ein
Wasserskifahrer gezogen wird) auf einmal auf
dem Wasserfahrzeug.

Das Wasserfahrzeug solange ohne Mitfahrer
benutzen, bis Sie beträchtliche Praxis und Er-
fahrung damit haben, es alleine zu fahren. Das
Wasserfahrzeug mit Mitfahrern zu betreiben er-
fordert größere Geschicklichkeit. Nehmen Sie
sich die Zeit, um im Umgang mit dem Wasser-
fahrzeug mit dessen Eigenschaften vertraut zu
werden, bevor Sie irgendwelche schwierigen
Manöver ausprobieren. Maximale Belastung: 240 kg (530 lb)
Belastung bedeutet das Gesamtgewicht von
Gepäck, Fahrer und Mitfahrern.
SJU01207
Limitaciones sobre quién puede
pilotar la moto de agua

Yamaha recomienda una edad mínima de
16 años para pilotar la moto de agua.
Los menores deben ser supervisados por adul-
tos.
Conozca la normativa local en cuanto a la
edad y la formación requeridas.

Esta moto de agua está diseñada para llevar al
piloto y hasta 2 tripulantes. No sobrepase nun-
ca la carga máxima ni permita montar en la
moto de agua a más de 3 personas (o 2 perso-
nas si se remolca a un esquiador) al mismo
tiempo.

No lleve tripulantes a bordo hasta haber ad-
quirido una práctica y experiencia considera-
bles navegando solo. Pilotar la moto de agua
con tripulantes requiere una mayor habilidad.
Tómese el tiempo necesario para acostum-
brarse a las características de maniobrabilidad
de la moto de agua antes de realizar manio-
bras difíciles. Carga máxima: 240 kg (530 lb)
Carga es el peso total del equipaje, el piloto
y los tripulantes.
UF0M84A0.book Page 12 Monday, August 5, 2002 1:23 PM

3-10
D
GJU01346
Überprüfungen vor Inbetriebnahme
GJU01347
Prüfliste für die Überprüfungen vor der Inbetriebnahme
Bevor Sie das Wasserfahrzeug in Betrieb nehmen, führen Sie bitte die Überprüfungen auf der fol-
genden Prüfliste durch. Beziehen Sie sich bitte auf den Begleittext in diesem Kapitel zu den Einzelhei-
ten der Durchführung dieser Überprüfungen.
@ Falls irgendeine Komponente, die auf dieser Prüfliste vor der Inbetriebnahme aufgeführt ist,
nicht richtig funktioniert, lassen Sie diese überprüfen und reparieren, bevor Sie das Wasserfahr-
zeug in Betrieb nehmen, da anderenfalls ein Unfall auftreten könnte.
@
HINWEIS:@ Die Überprüfungen vor der Inbetriebnahme sollten jedesmal gründlich gemacht werden, wenn das
Wasserfahrzeug benutzt wird. Dieses Kontrollverfahren kann innerhalb kurzer Zeit erledigt sein. Es ist
gut angelegte Zeit, um Sicherheit und Zuverlässigkeit sicherzustellen.
KOMPONENTE ROUTINE SEITE
Motorraum Um den Motorraum zu belüften, alle Sitze und das
vordere Ablagefach ausbauen. Auf Kraftstoffdämpfe
oder lose elektrische Verbindungen überprüfen3-14
Bilge Auf Wasser und Kraftstoffrückstände überprüfen und,
falls nötig, beseitigen3-16
GashebelÜberprüfen, daß der Gashebel zurückspringt 3-22
Steuersystem Richtige Funktion des Steuersystems überprüfen 3-22
Kraftstoff und Öl Den Kraftstoff- und Ölstand überprüfen und, falls nötig,
auffüllen
Schläuche und Tanks auf Lecks überprüfen3-14
Wasserabscheider Auf Wasserrückstände überprüfen und, falls nötig,
ablassen3-16
Batterie Den Batteriesäurestand und den Zustand der Batterie
überprüfen3-18
HaubeÜberprüfen, daß die Haube gut verschlossen ist 2-12
Front- und RücksitzeÜberprüfen, daß die Sitze gut befestigt sind 2-8, 2-10
Rumpf/Deck Den Rumpf und das Deck auf Risse oder andere
Beschädigung überprüfen—
Strahltriebwerk Auf Verschmutzungen überprüfen und, falls nötig,
beseitigen3-24
Feuerlöscher Den Zustand überprüfen und, falls nötig, ersetzen 3-20
Motorstoppleine Zustand überprüfen und ersetzen, falls verschlissen
oder beschädigt3-24
Die Schalter Den Startschalter, Motorstoppschalter und den Motor-
Absperrschalter auf richtige Funktion überprüfen,
während das Wasserfahrzeug im Wasser ist3-26
Kühlwasser-KontrollstrahlauslaßÜberprüfen, daß Wasser ausgestoßen wird, während
der Motor läuft und das Wasserfahrzeug im Wasser ist3-26
UF0M84A0.book Page 10 Monday, August 5, 2002 1:23 PM

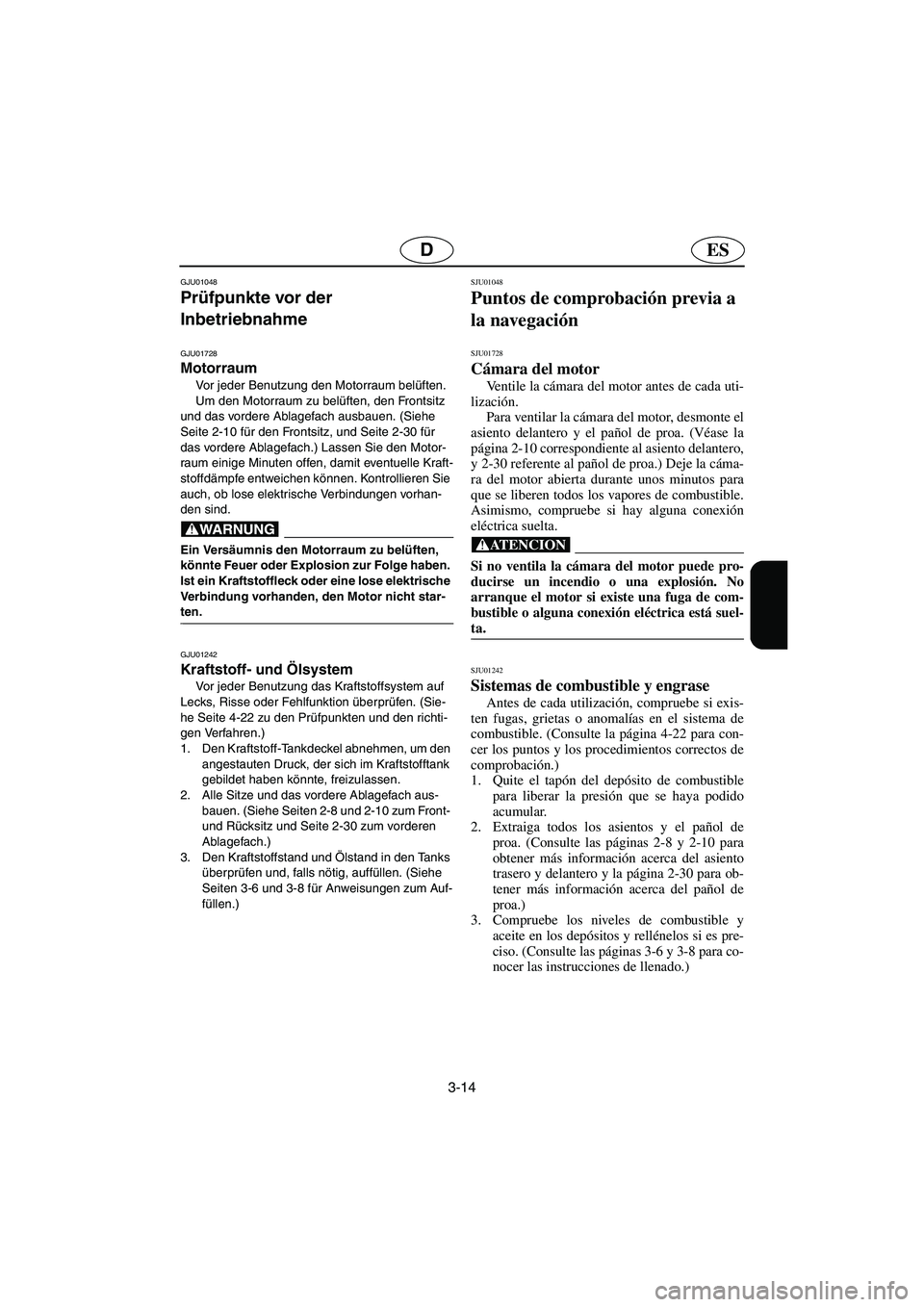

3-14
ESD
GJU01048
Prüfpunkte vor der
Inbetriebnahme
GJU01728
Motorraum
Vor jeder Benutzung den Motorraum belüften.
Um den Motorraum zu belüften, den Frontsitz
und das vordere Ablagefach ausbauen. (Siehe
Seite 2-10 für den Frontsitz, und Seite 2-30 für
das vordere Ablagefach.) Lassen Sie den Motor-
raum einige Minuten offen, damit eventuelle Kraft-
stoffdämpfe entweichen können. Kontrollieren Sie
auch, ob lose elektrische Verbindungen vorhan-
den sind.
@ Ein Versäumnis den Motorraum zu belüften,
könnte Feuer oder Explosion zur Folge haben.
Ist ein Kraftstoffleck oder eine lose elektrische
Verbindung vorhanden, den Motor nicht star-
ten.
@
GJU01242
Kraftstoff- und Ölsystem
Vor jeder Benutzung das Kraftstoffsystem auf
Lecks, Risse oder Fehlfunktion überprüfen. (Sie-
he Seite 4-22 zu den Prüfpunkten und den richti-
gen Verfahren.)
1. Den Kraftstoff-Tankdeckel abnehmen, um den
angestauten Druck, der sich im Kraftstofftank
gebildet haben könnte, freizulassen.
2. Alle Sitze und das vordere Ablagefach aus-
bauen. (Siehe Seiten 2-8 und 2-10 zum Front-
und Rücksitz und Seite 2-30 zum vorderen
Ablagefach.)
3. Den Kraftstoffstand und Ölstand in den Tanks
überprüfen und, falls nötig, auffüllen. (Siehe
Seiten 3-6 und 3-8 für Anweisungen zum Auf-
füllen.)
SJU01048
Puntos de comprobación previa a
la navegación
SJU01728
Cámara del motor
Ventile la cámara del motor antes de cada uti-
lización.
Para ventilar la cámara del motor, desmonte el
asiento delantero y el pañol de proa. (Véase la
página 2-10 correspondiente al asiento delantero,
y 2-30 referente al pañol de proa.) Deje la cáma-
ra del motor abierta durante unos minutos para
que se liberen todos los vapores de combustible.
Asimismo, compruebe si hay alguna conexión
eléctrica suelta.
@ Si no ventila la cámara del motor puede pro-
ducirse un incendio o una explosión. No
arranque el motor si existe una fuga de com-
bustible o alguna conexión eléctrica está suel-
ta.
@
SJU01242
Sistemas de combustible y engrase
Antes de cada utilización, compruebe si exis-
ten fugas, grietas o anomalías en el sistema de
combustible. (Consulte la página 4-22 para con-
cer los puntos y los procedimientos correctos de
comprobación.)
1. Quite el tapón del depósito de combustible
para liberar la presión que se haya podido
acumular.
2. Extraiga todos los asientos y el pañol de
proa. (Consulte las páginas 2-8 y 2-10 para
obtener más información acerca del asiento
trasero y delantero y la página 2-30 para ob-
tener más información acerca del pañol de
proa.)
3. Compruebe los niveles de combustible y
aceite en los depósitos y rellénelos si es pre-
ciso. (Consulte las páginas 3-6 y 3-8 para co-
nocer las instrucciones de llenado.)
A_F0M80-3.fm Page 14 Wednesday, August 7, 2002 4:49 PM

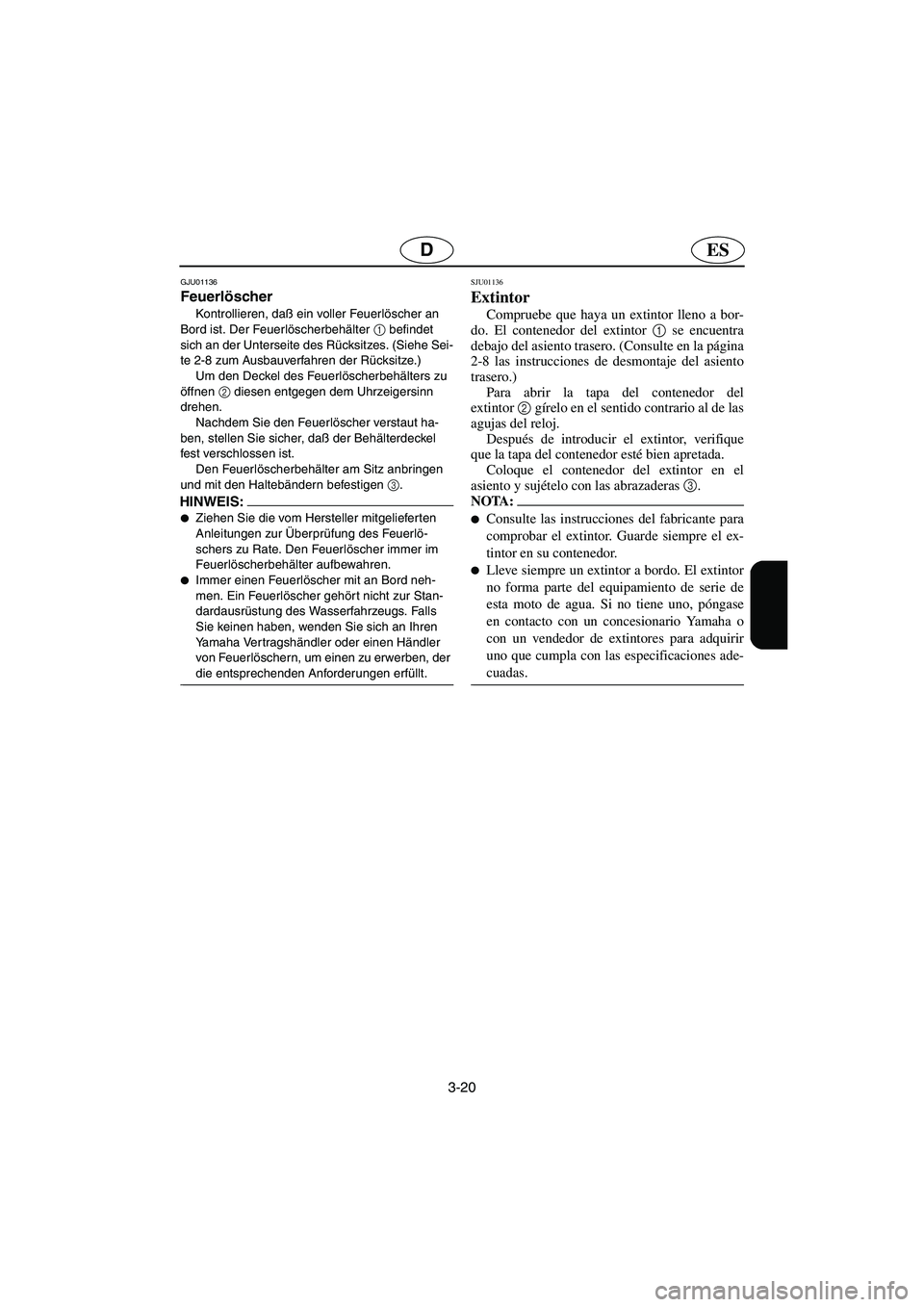

3-20
ESD
GJU01136
Feuerlöscher
Kontrollieren, daß ein voller Feuerlöscher an
Bord ist. Der Feuerlöscherbehälter 1
befindet
sich an der Unterseite des Rücksitzes. (Siehe Sei-
te 2-8 zum Ausbauverfahren der Rücksitze.)
Um den Deckel des Feuerlöscherbehälters zu
öffnen 2
diesen entgegen dem Uhrzeigersinn
drehen.
Nachdem Sie den Feuerlöscher verstaut ha-
ben, stellen Sie sicher, daß der Behälterdeckel
fest verschlossen ist.
Den Feuerlöscherbehälter am Sitz anbringen
und mit den Haltebändern befestigen 3
.
HINWEIS:@
Ziehen Sie die vom Hersteller mitgelieferten
Anleitungen zur Überprüfung des Feuerlö-
schers zu Rate. Den Feuerlöscher immer im
Feuerlöscherbehälter aufbewahren.

Immer einen Feuerlöscher mit an Bord neh-
men. Ein Feuerlöscher gehört nicht zur Stan-
dardausrüstung des Wasserfahrzeugs. Falls
Sie keinen haben, wenden Sie sich an Ihren
Yamaha Vertragshändler oder einen Händler
von Feuerlöschern, um einen zu erwerben, der
die entsprechenden Anforderungen erfüllt.
@
SJU01136
Extintor
Compruebe que haya un extintor lleno a bor-
do. El contenedor del extintor 1
se encuentra
debajo del asiento trasero. (Consulte en la página
2-8 las instrucciones de desmontaje del asiento
trasero.)
Para abrir la tapa del contenedor del
extintor2
gírelo en el sentido contrario al de las
agujas del reloj.
Después de introducir el extintor, verifique
que la tapa del contenedor esté bien apretada.
Coloque el contenedor del extintor en el
asiento y sujételo con las abrazaderas 3
.
NOTA:@
Consulte las instrucciones del fabricante para
comprobar el extintor. Guarde siempre el ex-
tintor en su contenedor.

Lleve siempre un extintor a bordo. El extintor
no forma parte del equipamiento de serie de
esta moto de agua. Si no tiene uno, póngase
en contacto con un concesionario Yamaha o
con un vendedor de extintores para adquirir
uno que cumpla con las especificaciones ade-
cuadas.
@
UF0M84A0.book Page 20 Monday, August 5, 2002 1:23 PM

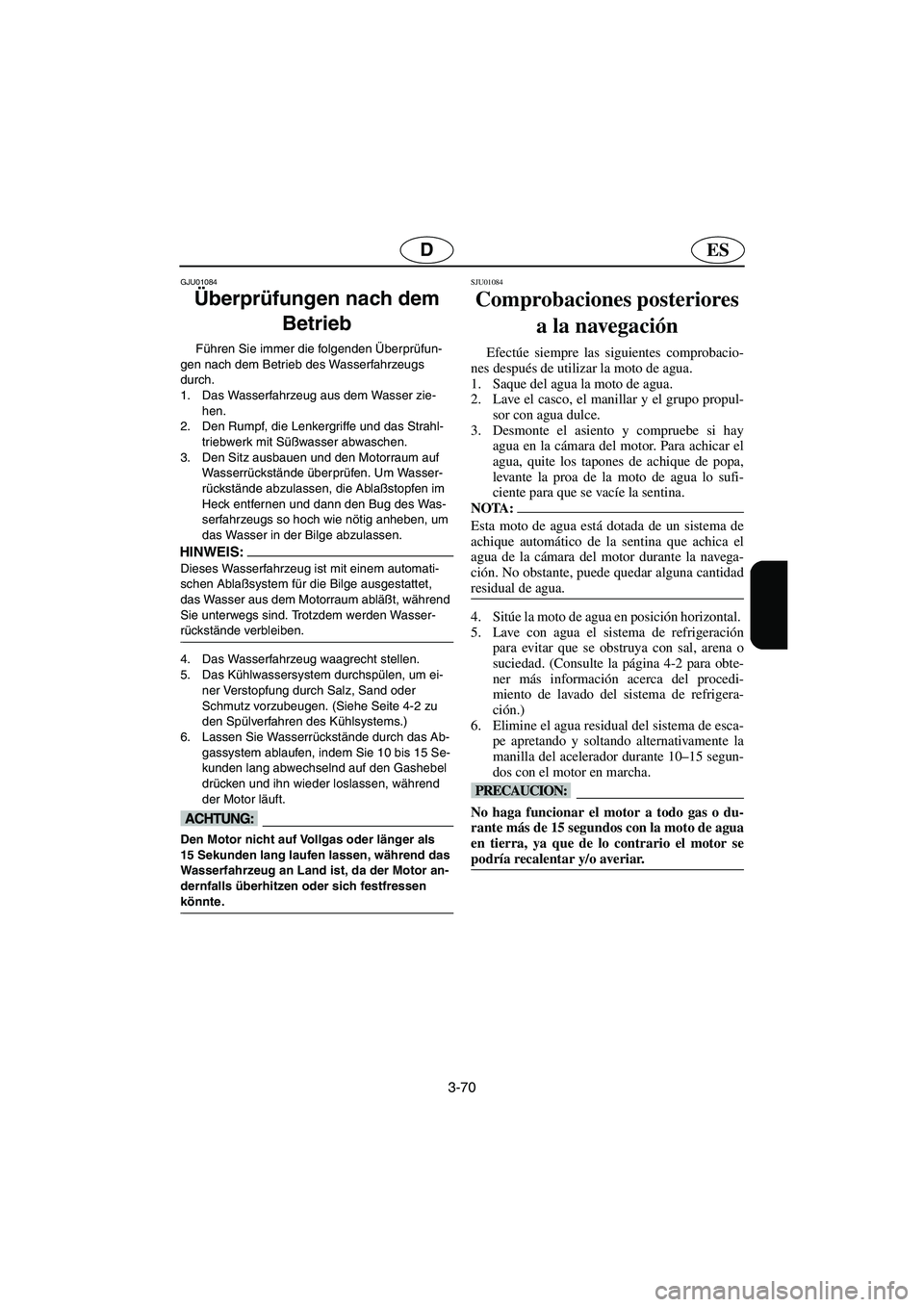

3-70
ESD
GJU01084
Überprüfungen nach dem
Betrieb
Führen Sie immer die folgenden Überprüfun-
gen nach dem Betrieb des Wasserfahrzeugs
durch.
1. Das Wasserfahrzeug aus dem Wasser zie-
hen.
2. Den Rumpf, die Lenkergriffe und das Strahl-
triebwerk mit Süßwasser abwaschen.
3. Den Sitz ausbauen und den Motorraum auf
Wasserrückstände überprüfen. Um Wasser-
rückstände abzulassen, die Ablaßstopfen im
Heck entfernen und dann den Bug des Was-
serfahrzeugs so hoch wie nötig anheben, um
das Wasser in der Bilge abzulassen.
HINWEIS:@ Dieses Wasserfahrzeug ist mit einem automati-
schen Ablaßsystem für die Bilge ausgestattet,
das Wasser aus dem Motorraum abläßt, während
Sie unterwegs sind. Trotzdem werden Wasser-
rückstände verbleiben.
@
4. Das Wasserfahrzeug waagrecht stellen.
5. Das Kühlwassersystem durchspülen, um ei-
ner Verstopfung durch Salz, Sand oder
Schmutz vorzubeugen. (Siehe Seite 4-2 zu
den Spülverfahren des Kühlsystems.)
6. Lassen Sie Wasserrückstände durch das Ab-
gassystem ablaufen, indem Sie 10 bis 15 Se-
kunden lang abwechselnd auf den Gashebel
drücken und ihn wieder loslassen, während
der Motor läuft.
@ Den Motor nicht auf Vollgas oder länger als
15 Sekunden lang laufen lassen, während das
Wasserfahrzeug an Land ist, da der Motor an-
dernfalls überhitzen oder sich festfressen
könnte.
@
SJU01084
Comprobaciones posteriores
a la navegación
Efectúe siempre las siguientes comprobacio-
nes después de utilizar la moto de agua.
1. Saque del agua la moto de agua.
2. Lave el casco, el manillar y el grupo propul-
sor con agua dulce.
3. Desmonte el asiento y compruebe si hay
agua en la cámara del motor. Para achicar el
agua, quite los tapones de achique de popa,
levante la proa de la moto de agua lo sufi-
ciente para que se vacíe la sentina.
NOTA:@ Esta moto de agua está dotada de un sistema de
achique automático de la sentina que achica el
agua de la cámara del motor durante la navega-
ción. No obstante, puede quedar alguna cantidad
residual de agua.
@
4. Sitúe la moto de agua en posición horizontal.
5. Lave con agua el sistema de refrigeración
para evitar que se obstruya con sal, arena o
suciedad. (Consulte la página 4-2 para obte-
ner más información acerca del procedi-
miento de lavado del sistema de refrigera-
ción.)
6. Elimine el agua residual del sistema de esca-
pe apretando y soltando alternativamente la
manilla del acelerador durante 10–15 segun-
dos con el motor en marcha.
@ No haga funcionar el motor a todo gas o du-
rante más de 15 segundos con la moto de agua
en tierra, ya que de lo contrario el motor se
podría recalentar y/o averiar.
@
UF0M84A0.book Page 70 Monday, August 5, 2002 1:23 PM

5-20
ESD
GJU01905
Untergegangenes
Wasserfahrzeug
Ist das Wasserfahrzeug untergegangen oder
mit Wasser überflutet, das folgende Verfahren be-
folgen und sobald wie möglich einen Yamaha Ver-
tragshändler konsultieren. Ein Versäumnis dies zu
tun, könnte ernsthaften Motorschaden zur Folge
haben!
Im Notfall:
1. Das Wasserfahrzeug an Land ziehen und die
Ablaßstopfen im Heck entfernen, um das
Wasser aus dem Motorraum abzulassen.
2. Den Drehknopf des Kraftstoffhahns auf “OFF”
drehen.
3. Die Zündkerzen ausbauen und mit einem
Tuch trocknen.
4. Ohne die Zündkerzen wieder einzubauen,
den Motor anlassen bis alles Wasser aus den
Zylindern abgelaufen ist.
5. Die Ablaßstopfen im Heck und die Zündker-
zen wieder einbauen.
6. Den Kraftstoffhahn auf “ON” stellen.
7. Das Wasserfahrzeug wieder zu Wasser las-
sen und dann den Motor mindestens 10 Minu-
ten lang laufen lassen. Sollte der Motor nicht
starten, wiederholen Sie die Schritte 2–7.
8. Den Motor abschalten.
9. Den Kraftstoffhahn auf “OFF” stellen, die
Schalldämpferkappe ausbauen und dann ein
Rostschutzmittel in den Vergaser sprühen,
während Sie den Motor anlassen.
10. Lassen Sie Ihr Wasserfahrzeug so bald wie
möglich von einen Yamaha Ver tragshändler
überprüfen.
SJU01905
Hundimiento de la moto de agua
Si la moto de agua se sumerge o inunda de
agua, observe el procedimiento siguiente y con-
sulte lo antes posible a un concesionario
Ya m a h a . ¡La omisión de dicho procedimiento
puede provocar graves daños al motor!
En caso de emergencia:
1. Vare la moto de agua y quite los tapones de
achique de popa para achicar el agua de la
cámara del motor.
2. Gire la llave de paso de combustible hasta la
posición “OFF”.
3. Desmonte las bujías y séquelas con un paño.
4. Sin montar de nuevo las bujías, haga girar el
motor hasta que se haya vaciado todo el agua
de los cilindros.
5. Coloque los tapones de achique de popa y las
bujías.
6. Gire la llave de paso de combustible hasta la
posición “ON”.
7. Bote la moto de agua y mantenga el motor en
marcha durante 10 minutos. Si el motor no
arranca, repita los pasos 2–7 anteriores.
8. Pare el motor.
9. Gire la llave de paso de combustible hasta la
posición “OFF”, quite el tapón del silencia-
dor y seguidamente aplique un antioxidante
al carburador mientras hace girar el motor.
10. Haga revisar la moto de agua por un conce-
sionario Yamaha lo antes posible.
UF0M84A0.book Page 20 Monday, August 5, 2002 1:23 PM
