Estimado Proprietário/Operador
Desejamos-lhe agradecer a sua escolha de
um veículo aquático Yamaha.
Este Manual do Proprietário/Operador contém
importantes informações sobre a utilização do
veículo em condições de segurança e a sua ade-
quada manutenção e conservação. Uma perfeita
compreensão destas simples instruções ajudarão
a obter uma total satisfação do seu novo Yamaha.
Em caso de dúvidas, ou se forem necessários
esclarecimentos suplementares sobre a opera-
ção e manutenção do seu veículo, consultar um
Concessionário Yamaha.
Devido à política da Yamaha de contínuo
desenvolvimento dos seus produtos, cada veículo
específico poderá não ser exactamente igual ao
descrito no presente Manual do Proprietário/Ope-
rador. Especificações e características sujeitas a
alterações sem aviso prévio.
O presente manual deverá ser considerado
como um componente integrante do veículo,
devendo, por esta razão, ser fornecido a qualquer
proprietário subsequente do veículo. Informação importante:
Neste manual, as informações de importância
par ticular são indicadas das seguintes maneiras:
O Símbolo de Alerta de Segurança sig-
nifica ATENÇÃO! PERMANECER
ALERTA! A SUA SEGURANÇA PODE
ESTAR EM PERIGO!
@A não observação das instruções de ADVER-
TÊNCIA pode conduzir a lesões corporais gra-
ves ou mesmo à morte do operador do
veículo, passageiro(s), pessoas presentes na
área de operação do veículo ou pessoas
envolvidas na sua inspecção e reparação.
@
@As instruções de CUIDADO indicam as pre-
cauções especiais que devem ser tomadas,
de modo a evitar a danificação do veículo.
@
NOTA :@As mensagens de NOTA indicam informações
importantes, destinadas a esclarecer ou facilitar a
execução de determinadas operações/procedi-
mentos.
@
PJU00272
WaveRunner XL800
MANUAL DO PROPRIETÁRIO/OPERADOR
© 2000 por Yamaha Motor Co., Ltd.
1ª edição, Julho 2000
Reservados todos os direitos.
Reprodução não autorizada sem
prévia autorização escrita de
Yamaha Motor Co., Ltd.
Impresso no EUA

1-31
P
PJU00315a
Características do veículo
●O governo do veículo na água é efectuado
através do jacto de água. A libertação com-
pleta do acelerador produz apenas o impulso
mínimo. A velocidades superiores à velocidade
mínima de governo, a capacidade de governo
sem aceleração do motor diminui rapidamente.
O veículo pode ainda manter alguma capaci-
dade de governo imediatamente após a liber-
tação do acelerador, mas, logo que o
acelerador é libertado e o motor reduz de velo-
cidade, o veículo deixa de responder às
acções do guiador, até o acelerador ser nova-
mente accionado e se atingir a velocidade
mínima de governo. Praticar a execução de
viragens numa zona livre de obstáculos, até se
obter uma boa sensação desta manobra.
●Os veículos aquáticos Yamaha são propulsio-
nados por um jacto de água. A bomba de jacto
está ligada directamente ao motor. Isto signi-
fica que o impulso do jacto provoca sempre
algum movimento, sempre que o motor estiver
em movimento. Não existe posição de “ponto-
morto”. O veículo está sempre em posição de
marcha à vante (marcha à frente) ou de mar-
cha à ré (marcha-atrás), conforme a posição
do selector de marcha.
●Não utilizar a marcha à ré para reduzir a velo-
cidade ou parar o veículo; esta manobra pode
provocar a perda de controlo do veículo, a
ejecção dos ocupantes ou o seu impacto com
o guiador.
Estes efeitos podem aumentar o risco de
lesões nas costas/medula espinal (paralisia),
lesões faciais e fractura das pernas, tornozelos
ou de outros ossos do corpo. Pode ainda ser
danificado o sistema de selecção do sentido
de marcha.

2-27
P
PJU00710
Selector do sentido de marcha
O selector do sentido de marcha encontra-se
localizado a estibordo e destina-se a controlar o
deflector de marcha à ré, permitindo assim colo-
car o veículo em marcha à vante ou marcha à ré.
Com o selector na posição de marcha à ré, o
veículo pode colocado na água a partir de um
reboque ou recuado em locais apertados, em que
as curvas não possam ser facilmente efectuadas.
Para seleccionar a marcha à ré:
1. Libertar o comando do acelerador e deixar o
motor regressar à velocidade de ralenti.
2. Puxar o selector do sentido de marcha no
sentido do operador.
@●O comando do acelerador deve estar com-
pletamente libertado e o motor a funcionar
ao ralenti, antes da selecção da marcha à
ré.
●Não utilizar a marcha à ré para reduzir a
velocidade ou parar o veículo; esta mano-
bra pode provocar a perda de controlo do
veículo, a ejecção dos ocupantes ou o seu
impacto com o guiador.
●Utilizar a marcha à ré apenas para mano-
bras a baixa velocidade.
●Verificar se existem obstáculos ou pessoas
à ré, antes de seleccionar a marcha à ré.
●Não tocar no deflector de marcha à ré
durante a operação do selector do sentido
de marcha, de modo a evitar o entalamento.
@
Selecção da marcha à vante:
1. Libertar o comando do acelerador e deixar o
motor regressar à velocidade de ralenti.
2. Empurrar o selector do sentido de marcha.

2-49
P
6. O avisador acústico toca duas vezes. A luz
avisadora e a inscrição “SET” piscam durante
2 segundos. Depois, o visor regressa ao
modo “CLOCK” e mostra a hora.
NOTA :@Se a bateria for desligada, o relógio regressa à
indicação 12:00.
@
PJU00390
Conta-horas
O conta-horas destina-se a facilitar a execução
das operações de manutenção recomendadas.
O instrumento indica o número de horas de
operação decorridas desde a primeira colocação
em funcionamento.
Para visualizar o conta-horas, premir o botão
“MODE”, até o visor apresentar a indicação
“HOUR.M” (o motor deve estar em funciona-
mento).
PJU00659a
Temporizador parcial
O totalizador parcial regista o tempo consu-
mido numa determinada viagem.
Para visualizar o temporizador parcial, premir
o botão “MODE”, até o visor apresentar a indica-
ção “TRIP.T” (o motor deve estar em funciona-
mento).
1
Minutos
2
Segundos
1. Com a indicação “TRIP.T”, visualizada no
visor, premir o botão “A/SET”, para iniciar a
contagem do tempo. O avisador acústico toca
uma vez.
2. Para parar a contagem do tempo, premir
novamente o botão “A/SET”. O avisador
acústico toca uma vez.
3. Premir o botão “MODE” durante, pelo menos,
2 segundos, para colocar o mostrador a zero
(00:00).
O avisador acústico toca duas vezes. As
horas do relógio e a inscrição “TRIP.T” piscam
durante 2 segundos. O temporizador está
agora pronto para iniciar a contagem.

3-9
P
PJU00422
Verificações pré-operação
Lista de verificações pré-operação
Antes da operação do veículo, efectuar as verificações constantes na lista seguinte. Consultar neste
capítulo do manual o texto relativo ao modo de execução das diferentes verificações.
@Se a verificação detectar que algum componente ou sistema não se encontra a funcionar cor-
rectamente, proceder à sua inspecção ou reparação antes de operar o veículo, de modo a evitar
o risco de acidente.
@
NOTA :@As verificações pré-operação devem ser efectuadas sempre que o veículo for utilizado. Esta verificação
pode ser efectuada num curto espaço de tempo. O tempo gasto na verificação é sempre bem aplicado,
de modo a assegurar a segurança e fiabilidade do veículo.
@
ITEM VERIFICAÇÕES DE ROTINA PÁGINA
Compartimento do motor Remover todos os bancos e o compartimento de
armazenamento dianteiro, de modo a ventilar o
compartimento do motor. Verificar se existem vapores de
combustível ou ligações eléctricas desapertadas3-13
Porão do casco Verificar se existem resíduos de água e combustível e
remover, conforme necessário3-15
Acelerador Verificar o retorno da alavanca do acelerador por acção da
mola3-21
Sistema de governo Verificar se o sistema de governo funciona correctamente 3-21
Alavanca de comando do sentido de marcha e
registo de inversão de marchaVerificar o funcionamento
3-23
Combustível e óleo Verificar o nível do combustível e do óleo e atestar,
conforme necessário
Verificar se existem fugas nas mangueiras e nos
reservatórios3-13
Purgador de água Verificar se existem resíduos de água e drenar, conforme
necessário3-15
Bateria Verificar o nível do electrólito e o estado da bateria 3-17
Bancos dianteiro e traseiro Verificar se os bancos se encontram bem fixados 2-9, 2-11
Casco/convés Verificar se o casco e o convés apresentam fissuras ou
outros danos—
Conjunto motor-turbina-tubeira Verificar se existem detritos e remover, conforme
necessário3-25
Extintor de incêndios Verificar o estado de conservação e a carga e substituir, se
necessário3-19
Cabo de paragem de emergência Verificar o estado de conservação e substituir, se
apresentar desfiamentos ou se estiver partido3-25
Interruptores Verificar o funcionamento do interruptor de arranque, o
interruptor de paragem do motor e o interruptor de paragem
de emergência do motor (efectuar esta verificação com o
veículo na água)3-27
Saída piloto da água de refrigeração Verificar a descarga da água durante o funcionamento do
motor (o veículo deve encontrar-se na água)3-27
Visor multifunções Verificar se existem mensagens de aviso e o
funcionamento do sistema3-27

3-33
P
PJU00506
Colocação do veículo na água
Verificar se existem obstruções à ré do veículo.
Com o veículo já na água, colocar o motor em
funcionamento. Seleccionar a marcha à ré e des-
locar lentamente o veículo. Em águas agitadas,
solicitar a alguém que impeça o retorno do veí-
culo contra o reboque, antes de recuar suficiente-
mente o veículo.
PJU00645a
Arranque do motor
@Nunca colocar o motor em funcionamento ou
deixá-lo a funcionar em zonas sem ventilação.
Os gases de escape contêm monóxido de car-
bono, um gás incolor (i.e., sem cor) e inodoro
(i.e., sem cheiro), que pode provocar perdas
de consciência ou mesmo a morte num curto
espaço de tempo. Operar sempre o veículo em
áreas abertas.
@
1. Colocar o veículo na água em zonas isentas
de algas e detritos e com, pelo menos, 60 cm
(2 ft) de altura de água.
@Nunca operar o veículo em águas com menos
de 60 cm (2 ft) de profundidade, de modo a
evitar o risco de colisão contra objectos sub-
mersos e a possibilidade de lesões corporais.
@
@Nunca operar o veículo em águas com menos
de 60 cm (2 ft) de profundidade, de modo a
impedir a aspiração de seixos ou areia pela
tomada de admissão do jacto, o que provoca-
ria a danificação da turbina e o sobreaqueci-
mento do motor.
@

3-69
P
PJU00006n
Marcha à ré (em vias de
navegação)
A marcha à ré pode ser utilizada em manobras
a baixa velocidade, quando for necessário recuar
em espaços apertados, em que a viragem do veí-
culo seja impossível. A marcha à ré deve apenas
ser utilizada para reduzir a velocidade ou parar o
veículo durante as manobras a baixa velocidade,
como a atracação em doca.
Com o motor ao ralenti, seleccionar a marcha
à ré e aumentar gradualmente a velocidade do
motor. Verificar se não existem obstáculos ou
pessoas à ré, a antes de seleccionar a marcha à
ré.
PJU00507
Operação em águas agitadas
A força do impacto do veículo na água após
um salto pode provocar um choque violento no
veículo e no operador e passageiros. O operador
pode bater com o peito no corpo do veículo ou
guiador, o que pode provocar lesões corporais.
Não operar o veículo com o queixo junto do guia-
dor ou com os pés fora do veículo. A operação
em águas agitadas ou os saltos sobre as ondas
pode também fissurar o corpo do veículo ou dani-
ficar os componentes internos. Evitar a operação
do veículo em águas agitadas ou com más condi-
ções meteorológicas.

4-1
P

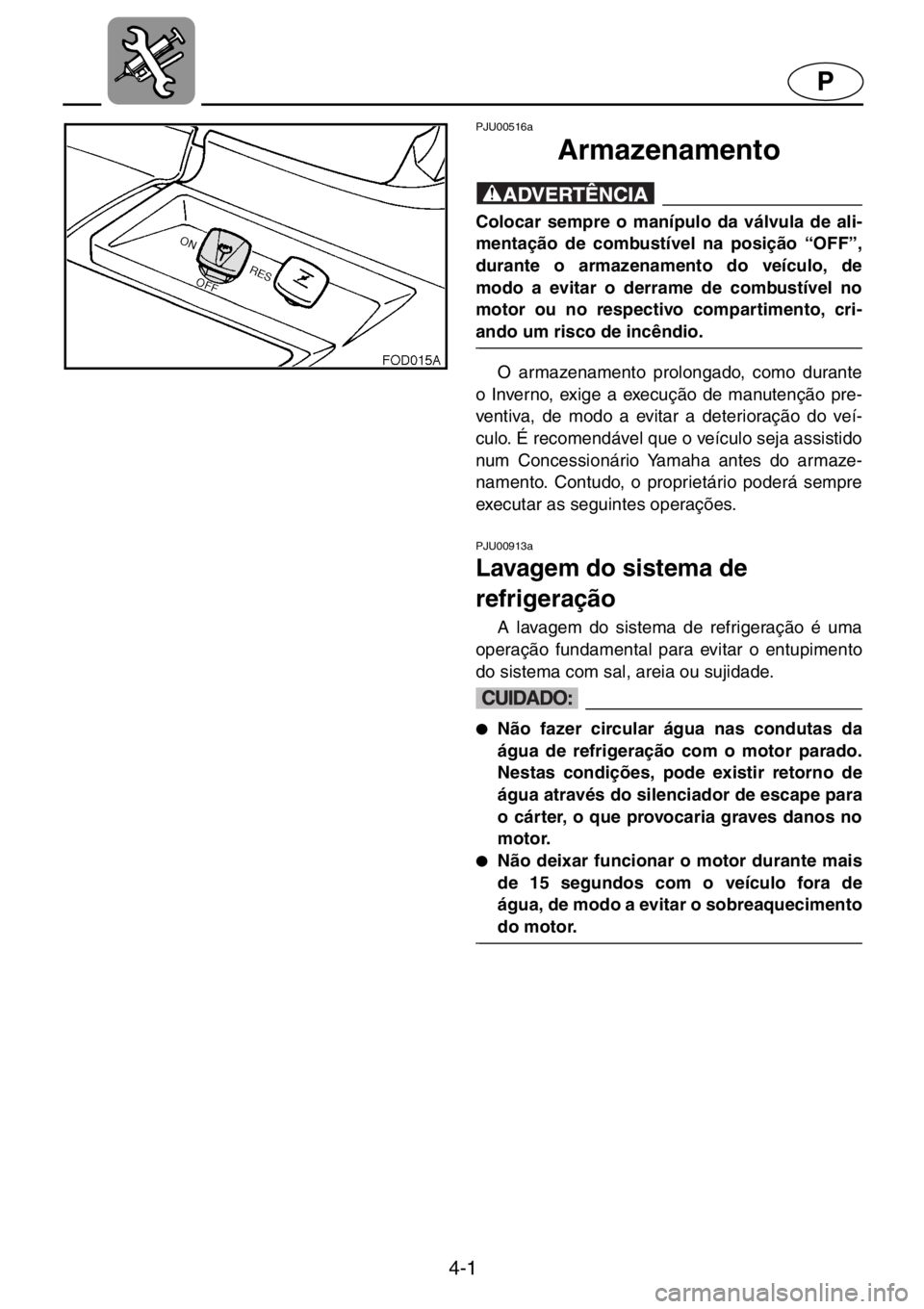

PJU00516a
Armazenamento
@Colocar sempre o manípulo da válvula de ali-
mentação de combustível na posição “OFF”,
durante o armazenamento do veículo, de
modo a evitar o derrame de combustível no
motor ou no respectivo compartimento, cri-
ando um risco de incêndio.
@
O armazenamento prolongado, como durante
o Inverno, exige a execução de manutenção pre-
ventiva, de modo a evitar a deterioração do veí-
culo. É recomendável que o veículo seja assistido
num Concessionário Yamaha antes do armaze-
namento. Contudo, o proprietário poderá sempre
executar as seguintes operações.
PJU00913a
Lavagem do sistema de
refrigeração
A lavagem do sistema de refrigeração é uma
operação fundamental para evitar o entupimento
do sistema com sal, areia ou sujidade.
@●Não fazer circular água nas condutas da
água de refrigeração com o motor parado.
Nestas condições, pode existir retorno de
água através do silenciador de escape para
o cárter, o que provocaria graves danos no
motor.
●Não deixar funcionar o motor durante mais
de 15 segundos com o veículo fora de
água, de modo a evitar o sobreaquecimento
do motor.
@

4-11
P
PJU00535a
Manutenção e ajustamentos
A inspecção periódica, o ajustamento e a lubri-
ficação dos componentes ajudarão a manter o
veículo em bom estado de segurança e de funcio-
namento. A segurança é uma das responsabilida-
des do proprietário do veículo. Os pontos mais
importantes para a inspecção, ajustamento e
lubrificação do veículo encontram-se indicados
nas páginas seguintes.
Consultar um Concessionário Yamaha relativa-
mente a peças de substituição genuínas e com-
ponentes opcionais especialmente desenvolvidos
para o veículo.
Não esquecer que as anomalias ou falhas
resultantes da instalação de peças ou acessórios
não equivalentes em qualidade às peças genuí-
nas Yamaha não são cobertas pela garantia limi-
tada.
@●Desligar sempre o motor (quando solici-
tado expressamente no manual) antes de
efectuar operações de manutenção, de
modo a evitar acidentes ou lesões corpo-
rais resultantes de um arranque inespe-
rado, peças em movimento ou choque
eléctrico. Se o proprietário não estiver fami-
liarizado com os procedimentos de manu-
tenção do veículo, esta deve ser executada
por um Concessionário Yamaha. A manu-
tenção incorrecta dos componentes pode
conduzir à sua falha ou anomalia e condu-
zir a um acidente.
●As modificações estruturais ou funcionais
do veículo não aprovadas pela Yamaha
pode provocar falhas de desempenho ou
ruído excessivo ou tornar o veículo inse-
guro para utilização. Contactar um Conces-
sionário Yamaha, antes de realizar
quaisquer modificações.
@

4-15
P
PJU00536
Tabela de manutenção periódica
A tabela seguinte contém orientações gerais para a realização da manutenção periódica. Contudo,
conforme as condições de operação, a manutenção pode ter que ser efectuada com uma maior fre-
quência.
(●
) Esta marca indica uma operação de manutenção que pode ser executada pelo próprio proprie-
tário/operador.
(❍
) Esta marca indica uma operação que deve ser executada por um Concessionário Yamaha.
*1: Capacidade de massa: 33,0–35,0 cm3 (1,11–1,18 oz)
*2: Capacidade de massa: 6,0–8,0 cm3 (0,20–0,27 oz) INTERVALOS DE MANUTENÇÃO INICIAL
SUBSEQUENTE,
A CADAPÁGINA
10
horas50
horas100
horas100
horas200
horas
ITEM
3
meses6
meses6
meses12
meses
Vela de ignição Inspeccionar, limpar,
ajustar/afinar●●●●4-29
Pontos de lubrificação Lubrificar
●●4-31
Caixa intermédia Lubrificar
❍*1●*2●*24-37
Sistema de alimentação Inspeccionar
❍❍4-19
Filtro de combustível Verificar, substituir
❍❍4-21
Reservatório de combustível Limpar
❍4-21
Sistema de injecção de óleo Inspeccionar, limpar
❍❍4-23
Velocidade mínima de governo Afinar
●●4-43
Tirante da borboleta do
aceleradorInspeccionar
❍❍❍—
Condutas da água de
refrigeraçãoLavar
●(após
cada
utilizaçã
o do
veículo)4-1
Coador do porão do casco Limpar
●●●—
Turbina Inspeccionar
●●●—
Cabo de governo Inspeccionar
●●4-25
Coluna da direcção Inspeccionar
❍❍❍—
Mecanismo do sistema QSTS Inspeccionar
●●4-27
Cabo e mecanismo do sistema
de inversão de marchaInspeccionar, ajustar/afinar
●●4-25
Cabo do acelerador Inspeccionar, ajustar/afinar
●●4-25
Cabo da borboleta do ar de
admissãoInspeccionar, ajustar/afinar
●●4-37
Bujões de drenagem da popa Inspeccionar, substituir
●3-15
Bateria Inspeccionar
●(verificar
nível do
fluido, após
cada
utilização do
veículo)
4-39
União elástica Inspeccionar
❍—
Parafusos e porcas Apertar
❍❍❍—
