USB YAMAHA XMAX 125 2011 Betriebsanleitungen (in German)

GAU10264
Seien Sie ein
verantwortungsbewusster Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen
von den richtigen Fahrtechniken und von
der Geschicklichkeit des Fahrers ab.
Jeder Fahrer sollte die folgenden Voraus-
setzungen kennen, bevor er diesen
Motorroller fährt.
Er oder sie sollte:
Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorroller erhalten.
Die in dieser Bedienungsanleitung
angegebenen Warnungen und War-
tungserfordernisse beachten.
Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen
Zustände dies erfordern.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden
Inspektions- und Wartungsarbeiten am
Fahrzeug nicht korrekt ausgeführt, erhöhtsich die Gefahr eines Unfalls oder einer
Beschädigung des Fahrzeugs. Eine Liste
der vor jeder Fahrt durchzuführenden
Kontrollen finden Sie auf Seite 4-1.
Dieser Motorroller ist für den Trans-
port von einem Fahrer und einem
Beifahrer ausgelegt.
Die häufigste Ursache für
Auto/Motorroller-Unfälle ist, dass
Autofahrer die Motorroller im Verkehr
nicht (oder zu spät) erkennen. Viele
Unfälle wurden von Autofahrern ver-
ursacht, die den Motorroller nicht
gesehen haben. Sich selbst auffal-
lend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshalb:
• Tragen Sie eine Jacke mit auffal-
lenden Farben.
• Wenn Sie sich einer Kreuzung
nähern oder eine Kreuzung über-
queren, besonders aufmerksam
sein, da Motorrollerunfälle an
Kreuzungen am häufigsten auftre-
ten.
• Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall
beteiligt waren, nicht einmal einen
gültigen Führerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.
• Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
• Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorroller
solange in verkehrsfreien Berei-
chen üben, bis Sie mit dem Motor-
roller und allen seinen Bedie-
nungselementen gründlich vertraut
sind.
Viele Unfälle wurden durch Fehler
des Motorrollerfahrers verursacht.
Ein typischer Fehler des Fahrers ist
es, in einer Kurve wegen zu hoher
Geschwindigkeit zu weit heraus
getragen zu werden oder Kurven zu
schneiden (ungenügender Neigungs-
winkel im Verhältnis zur Geschwin-
digkeit).
1
SICHERHEITSINFORMATIONEN
1-1
37P-F8199-G1 19/2/10 05:17 Página 8

1. Schloss
2. Ablagefachdeckel vorn
Hinteres Ablagefach
Das hintere Ablagefach befindet sich
unter der Sitzbank. (Siehe seite 3-18).
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in
einem Plastikbeutel im Ablagefach aufbe-
wahren. Bei der Reinigung des Fahrzeugs
darauf achten, dass kein Wasser in das
Ablagefach hineingerät.
Im Ablagefach können zwei Helme ver-
staut werden.
1. Hinteres Ablagefach
GCA10080
Bei der Benutzung des Ablagefachs die
folgenden Punkte beachten.
Da sich unter Sonneneinwirkung
Hitze im Ablagefach staut, am
besten keine hitzeempfindlichen
Gegenstände darin aufbewahren.
Feuchte Gegenstände nur in einer
Plastiktüte verpackt im Ablage-
fach mitführen, damit die Feuch-
tigkeit sich nicht ausbreitet.
Die im Ablagefach mitgeführten
Gegenstände in einen Plastikbeu-
tel verpacken, da sie nass werden
könnten, wenn der Roller gewa-
schen wird.
Keine zerbrechlichen oder wert-
vollen Gegenstände im Ablagefach
mitführen bzw. belassen.
GWA11171
Folgende Zuladungsgrenzwerte nicht
überschreiten:
Vorderes Ablagefach A: 1 kg (2 lb)
Hinteres Ablagefach: 5 kg (11 lb)
Maximale Zuladung für das Fahr-
zeug: YP250R 186 kg (410 lb)
YP250RA 178,6 kg (394 lb)
WARNUNG
ACHTUNG
1
2
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
37P-F8199-G1 19/2/10 05:17 Página 34

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU46861
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern
bzw. für UK den gefahrenen Meilen, durchgeführt wird.
Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und
sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems
KILOMETERSTAND
JAHRES-
KONTROLLE ODER
KON-
NR. PRÜFPUNKT WARTUNGSARBEIT
1000 km 10000 km 20000 km 30000 km 40000 km
TROLLE
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)
1*Kraftstoffleitung• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√ √√
• Zustand kontrollieren.
2Zündkerze• Reinigen und Abstand neu √√
einstellen.
• Ersetzen.√√
3*Ventile• Ventilspiel kontrollieren.
• Einstellen.√√
4*Kraftstoff-
Einspritzung• Leerlaufdrehzahl kontrollieren.√√ √ √ √ √
5*Schalldämpfer und • Die Schlauchschelle(n) auf guten
KrümmerSitz überprüfen.√√ √ √ √
37P-F8199-G1 19/2/10 05:17 Página 47

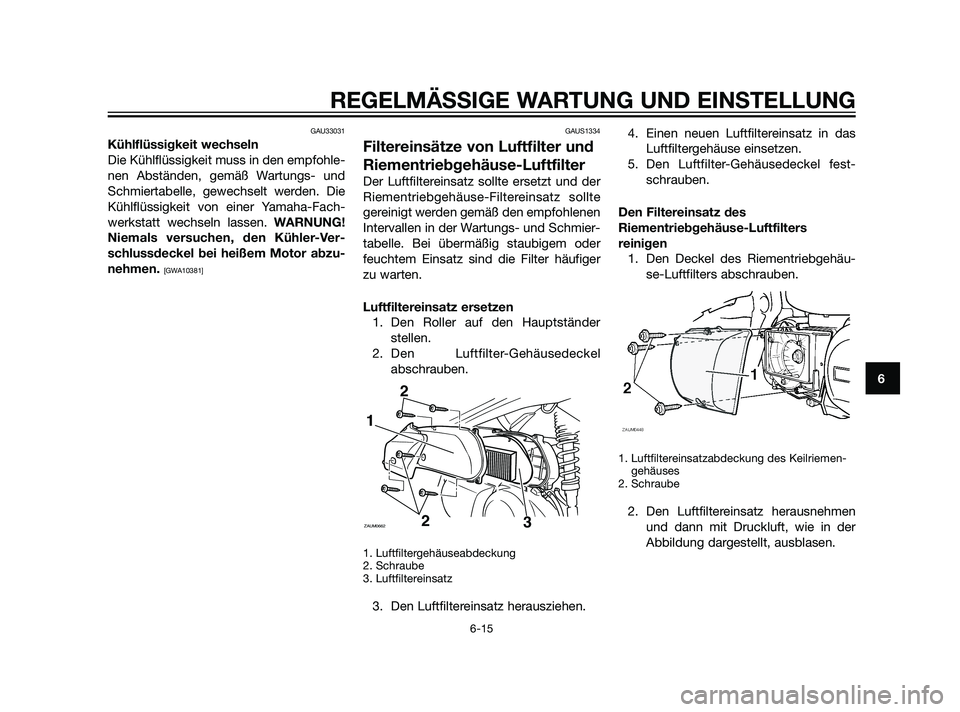

GAU33031
Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor abzu-
nehmen.
[GWA10381]GAUS1334
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter
Der Luftfiltereinsatz sollte ersetzt und der
Riementriebgehäuse-Filtereinsatz sollte
gereinigt werden gemäß den empfohlenen
Intervallen in der Wartungs- und Schmier-
tabelle. Bei übermäßig staubigem oder
feuchtem Einsatz sind die Filter häufiger
zu warten.
Luftfiltereinsatz ersetzen
1. Den Roller auf den Hauptständer
stellen.
2. Den Luftfilter-Gehäusedeckel
abschrauben.
1. Luftfiltergehäuseabdeckung
2. Schraube
3. Luftfiltereinsatz
3. Den Luftfiltereinsatz herausziehen.4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
Den Filtereinsatz des
Riementriebgehäuse-Luftfilters
reinigen
1. Den Deckel des Riementriebgehäu-
se-Luftfilters abschrauben.
1. Luftfiltereinsatzabdeckung des Keilriemen-
gehäuses
2. Schraube
2. Den Luftfiltereinsatz herausnehmen
und dann mit Druckluft, wie in der
Abbildung dargestellt, ausblasen.
1
2 2
ZAUM06623
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6
37P-F8199-G1 19/2/10 05:17 Página 59

Der Bremshebel muss ein Spiel von 3,0-
5,0 mm (0,12-0,20 in) aufweisen, wie dar-
gestellt. Das Bremshebelspiel regelmäßig
prüfen und, falls erforderlich, das Brems-
system von einer Yamaha-Fachwerkstatt
prüfen lassen.
GWA10641
Ein falsches Bremshebelspiel kann auf
einen Defekt im Bremssystem hinwei-
sen. Das Fahrzeug nicht benutzen, bis
das Bremssystem von einer Yamaha-
Fachwerkstatt überprüft oder repariert
worden ist.
GAU22392
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22430
Scheibenbremsbeläge vorn
1. Verschleißanzeigerille
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von
einer Yamaha-Fachwerkstatt austauschen
lassen.
GAU22520
Scheibenbremsbeläge hinten
1. Verschleißanzeigerille
Die Hinterradbremse weist eine Öffnung
auf, die ein Prüfen der Bremsbeläge ohne
Ausbau erlaubt. Dazu den Prüfstopfen
herausnehmen. Zur Prüfung des Brems-
belagverschleißes die Bremse betätigen
und die Verschleißanzeiger beobachten.
Wenn ein Verschleißanzeiger die Brems-
scheibe fast berührt, die Scheibenbrems-
beläge im Satz von einer Yamaha-Fach-
werkstatt austauschen lassen.
WARNUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
37P-F8199-G1 19/2/10 05:17 Página 64

Batterie aufladen
1. Bei Entladung die Batterie so bald
wie möglich von einer Yamaha-Fach-
werkstatt aufladen lassen. Beachten
Sie, dass die Batterie sich durch die
Zuschaltung elektrischer Nebenver-
braucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet
ist.
GCA16520
Zum Laden der VRLA-Batterie (Valve
Regulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Scha-
den. Wenn Ihnen kein Konstantspan-
nungs-Batterieladegerät zur Verfügung
steht, lassen Sie die Batterie in einer
Yamaha-Fachwerkstatt aufladen.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem
kühlen und trockenen Ort lagern.
ACHTUNG: Beim Ausbau der Bat-
terie darauf achten, dass der
Schlüssel auf “OFF” gedreht wur-
de, dann zuerst das Minuskabelund anschlieflend das Pluskabel
abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal im
Monat den Ladezustand der Batterie
überprüfen und ggf. aufladen.
3. Vor der Montage die Batterie voll-
ständig aufladen.
4. Nach der Montage sicherstellen,
dass die Batteriekabel richtig an die
Batterieklemmen angeschlossen
sind.
GCA16530
Die Batterie immer in aufgeladenem
Zustand halten. Die Lagerung einer
entladenen Batterie kann die Batterie
dauerhaft beschädigen.
GAUS1880
Sicherungen wechseln
Der Sicherungskasten mit den Sicherun-
gen für die einzelnen Stromkreise befindet
sich hinter dem Verkleidungsteil A. (Siehe
seite 6-8).
HINWEIS
Die Hauptsicherung, die sich an einer
anderen, schwer erreichbaren Stelle
befindet, muss in einer Yamaha-Fach-
werkstatt ausgetauscht werden.
Falls eine Sicherung für die einzelnen
Stromkreise durchgebrannt ist, wie folgt
auswechseln.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue
Sicherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampe-
rezahl verwenden, um Schäden an
elektrischen Komponenten und
einen möglichen Brand zu vermei-
den.
[GWA15131]
ACHTUNG
ACHTUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
37P-F8199-G1 19/2/10 05:17 Página 70

2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
3. Alle Metalloberflächen müssen mit
einem Korrosionsschutzspray vor
Korrosion geschützt werden, auch
wenn sie verchromt oder vernickelt
sind.
4. Verwenden Sie Sprühöl als Univer-
salreiniger, um noch vorhandene
Restverschmutzungen zu entfernen.
5. Steinschläge und andere kleine
Lackschäden mit Farblack ausbes-
sern bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Ober-
flächen.
7. Den Motorroller vollständig trocknen
(lassen), bevor er untergestellt oder
abgedeckt wird.
GWA10942
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust
führen.
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oderReifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern;
Reifen mit warmem Wasser und
einem milden Reinigungsmittel
abwaschen.
Vor einer Fahrt mit dem Motorrol-
ler die Bremsleistung und das Ver-
halten in Kurven testen.
GCA10800
Wachs und Öl stets sparsam auf-
tragen und jeglichen Überschuss
abwischen.
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
Polituren nicht zu häufig einset-
zen, denn diese enthalten Schleif-
mittel, die eine dünne Schicht des
Lackes abtragen.
HINWEIS
Produktempfehlungen erhalten Sie
bei Ihrem Yamaha-Händler.
Die Scheinwerfer-Streuscheiben
können beim Waschen, in regneri-schem Wetter oder bei feuchten Kli-
mabedingungen beschlagen. Durch
kurzzeitiges Einschalten der Schein-
werfer kann die Feuchtigkeit von der
Streuscheibe entfernt werden.
ACHTUNG
WARNUNG
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-3
7
37P-F8199-G1 19/2/10 05:17 Página 80

GAU36561
Abstellen
Kurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässi-
gen Plane abgedeckt werden, um ihn vor
Staub zu schützen.
GCA10820
Stellen Sie einen nassen Motorrol-
ler niemals in eine unbelüftete
Garage oder decken ihn mit einer
Plane ab, denn dann bleibt das
Wasser auf den Bauteilen stehen,
und das kann Rostbildung zur Fol-
ge haben.
Um Korrosion zu verhindern,
feuchte Keller, Ställe (Anwesenheit
von Ammoniak) und Bereiche, in
denen starke Chemikalien gela-
gert werden, vermeiden.
Stilllegung
Möchten Sie Ihren Motorroller mehrere
Monate stilllegen, sollten folgende
Schutzvorkehrungen getroffen werden:
1. Folgen Sie allen Anweisungen im
Abschnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden
Zusatz hinzu (falls erhältlich), um denTank vor Rostbefall zu schützen und
eine chemische Veränderung des
Kraftstoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
1. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
2. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
3. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann die
Zündkerze auf den Zylinderkopf
legen, sodass die Elektroden Masse-
verbindung haben. (Damit wird im
nächsten Schritt die Funkenbildung
begrenzt.)
4. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch wird
die Zylinderwand mit Öl benetzt.)
5. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündkerze
einschrauben und den Zündkerzen-
stecker wieder auf die Zündkerze
aufsetzen. WARNUNG! Um
Beschädigungen und Verletzungen
durch Funken zu vermeiden, beim
Durchdrehen des Motors sicher-
stellen, dass die Zündkerzenelek-
troden geerdet sind.
[GWA10951]
1. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
2. Den Luftdruck der Reifen kontrollie-
ren und ggf. korrigieren. Ansch-
ließend den Motorroller so auf-
bocken, dass beide Räder über dem
Boden schweben. Anderenfalls jeden
Monat die Räder etwas verdrehen,
damit die Reifen nicht ständig an
derselben Stelle aufliegen und
dadurch beschädigt werden.
3. Den Schalldämpfer mit Plastiktüten
so abdecken, dass keine Feuchtig-
keit eindringen kann.
4. Die Batterie ausbauen und vollstän-
dig aufladen. Die Batterie an einem
kühlen, trockenen Ort lagern und ein-
mal pro Monat aufladen. Die Batterie
nicht an einem übermäßig kalten
oder warmen Ort [unter 0 °C (30 °F)
oder über 30 °C (90 °F)] lagern.
Nähere Angaben zum Lagern der
Batterie siehe Seite 6-25.
HINWEIS
Anfallende Reparaturen vor der Stilllegung
ausführen.
ACHTUNG
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-4
7
37P-F8199-G1 19/2/10 05:17 Página 81
