lock YAMAHA XMAX 125 2011 Betriebsanleitungen (in German)

lDen Kunststoffteil der Schlüssel
nicht zerlegen.
Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.
Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsper-
rensysteme, vom Hauptschlüssel
zur Neuprogrammierung fern hal-
ten.
Schlüssel anderer Wegfahrsper-
rensysteme vom Zündschloss fern
halten, da diese Signalstörungen
verursachen können.
GAU10472
Zünd-/Lenkschloss
Das Zünd-/Lenkschloss verriegelt und
entriegelt den Lenker und schaltet die
Zündung sowie die Stromversorgung der
anderen elektrischen Systeme ein und
aus. Die einzelnen Schlüsselstellungen
sind nachfolgend beschrieben.
HINWEIS
Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die nor-
male Benutzung des Fahrzeugs verwen-
den. Um das Risiko den Hauptschlüssel
zur Neuprogrammierung (roter Bügel) zu
verlieren gering zu halten, sollten Sie die-
sen an einem sicheren Ort aufbewahren
und nur für die Neuprogrammierung von
Codes verwenden.
GAU34121
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuch-
tung, Rücklicht, Kennzeichenleuchte und
Standlichter vorn leuchten auf, und der
Motor kann angelassen werden. Der
Schlüssel lässt sich in dieser Position
nicht abziehen.
HINWEIS
Die Scheinwerfer leuchten automatisch
auf, wenn der Motor angelassen wird und
bleiben an, bis der Schlüssel auf “OFF”
gedreht wird, oder der Seitenständer nach
unten geklappt wird.
GAU10661
OFF
Alle elektrischen Systeme sind ausge-
schaltet. Der Schlüssel lässt sich in dieser
Position abziehen.
GWA10061
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anla-
ge ausgeschaltet, wodurch es zum Ver-
lust der Kontrolle über das Fahrzeug
und Unfällen kommen kann.
WARNUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
37P-F8199-G1 19/2/10 05:17 Página 17

GAU10683
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position
abziehen.
Lenker verriegeln
1. Drücken
2. Abbiegen
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Schlüssel in Stellung “OFF” hin-
eindrücken, gedrückt halten und
dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.Lenker entriegeln
1. Drücken
2. Abbiegen
Den Schlüssel hineindrücken, gedrückt
halten und dann auf “OFF” drehen.
GAU10941
(Parken)
Der Lenker ist verriegelt, das Rücklicht,
die Kennzeichenbeleuchtung und das
vordere Standlicht sind an. Die Warnblink-
anlage und die Blinker können einge-
schaltet werden, aber alle anderen elektri-
schen Anlagen sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position
abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
GCA11020
Die Parkposition nicht über einen län-
geren Zeitraum verwenden, andernfalls
könnte sich die Batterie entladen.
ACHTUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
37P-F8199-G1 19/2/10 05:17 Página 18

GAU11004
Warn- und Kontrollleuchten
1. Blinker-Kontrollleuchten “ ” und “ ”
2. Fernlicht-Kontrollleuchte “ ”
3. Anzeigeleuchte des Wegfahrsperren-Systems
4. Motorstörungs-Warnleuchte “ ”
5. Antiblockiersystem (ABS)-Warnleuchte “ ” (für ABS-Modelle)
GAU11030
Blinker-Kontrollleuchten “ ” und
“”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11080
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU43023
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf oder
blinkt, wenn ein elektrischer Überwa-
chungskreis des Motors nicht korrekt
arbeitet. Lassen Sie in diesem Fall die
Stromkreis-Prüfeinrichtung von einer
Yamaha-Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warn-
leuchte kann durch Drehen des Schlüs-
sels in Stellung “ON” geprüft werden. Die
Warnleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
HINWEIS
Diese Warnleuchte leuchtet auf, wenn der
Schlüssel in die Stellung “ON” gedreht
und der Starterschalter gedrückt wird,
damit wird jedoch keine Störung ange-
zeigt.
GAU43032
ABS-Warnleuchte “ ” (für ABS-
Modelle)
GCA10831
Wenn die ABS-Warnleuchte während
des Fahrens aufleuchtet oder zu blin-
ken beginnt, arbeitet das ABS mögli-
cherweise nicht korrekt. In diesem Fall
den Stromkreis von einer Yamaha-
Fachwerkstatt überprüfen lassen.
Für nähere Angaben zur Funktionsweise
des Antiblockiersystems siehe Seite
3-13.
Der elektrische Stromkreis der Warn-
leuchte kann geprüft der Zündschlüssel
auf “ON” gestellt wird. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GWA11350
Leuchtet die ABS-Warnleuchte auf,
oder beginnt sie während der Fahrt zu
blinken, wechselt das Bremssystem
WARNUNG
ACHTUNG
ABS
ABS
123
4
5
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
37P-F8199-G1 22/2/10 16:05 Página 19

zum konventionellen Bremsvorgang.
Deshalb darauf achten, dass das Rad
während einer Notbremsung nicht
blockiert.
HINWEIS
Es kann vorkommen, dass die ABS-Warn-
leuchte aufleuchtet wenn der Roller auf
dem Hauptständer steht und der Motor
hochgedreht wird, damit wird jedoch kei-
ne Störung angezeigt.
GAU38624
Anzeigeleuchte des Wegfahrsperren-
Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüs-
sels in Stellung “ON” geprüft werden. Die
Anzeigeleuchte sollte einige Sekunden
lang aufleuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht
wird, oder wenn sie nicht erlischt, sollten
Sie den Stromkreis von einer Yamaha-
Fachwerkstatt kontrollieren lassen.
Wenn der Zündschlüssel auf “OFF”
gestellt worden ist und 30 Sekunden ver-
strichen sind, beginnt die Anzeigeleuchte
zu blinken, um anzuzeigen, dass das
Wegfahrsperren-System aktiviert ist. Nach
24 Stunden hört die Anzeigeleuchte auf zublinken. Das Wegfahrsperren-System ist
jedoch immer noch aktiviert.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Sei-
te 3-6.)
GAUS1860
Geschwindigkeitsmesser
1. Geschwindigkeitsmesser
NUR FÜR U.K.
1. Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
Wenn der Schlüssel in die Stellung “ON”
1
1
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
37P-F8199-G1 19/2/10 05:17 Página 20

GAU12950
Handbremshebel
(Hinterradbremse)
1. Handbremshebel (Hinterradbremse)
Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
GAU12995
ABS (für ABS-Modelle)
Das Antiblockiersystem (ABS) von Yama-
ha ist elektronisch geregelt und weist
einen getrennten Regelkreis für Vorder-
und Hinterradbremse auf. Seine Aufgabe
besteht darin, das Bremsvermögen bei
einer Notbremsung oder bei wechseln-
dem Fahrbahnzustand so zu dosieren,
dass eine optimale Bremswirkung erzielt
wird, ohne die Räder zu blockieren.
Dadurch wird gefährliches Überbremsen
vermieden und Fahrverhalten sowie Lenk-
fähigkeit des Fahrzeugs bleiben erhalten.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht. Wenn eine
Störung auftritt, reagieren die Bremsen
völlig normal auf manuelle Betätigung der
Bremshebel.
GWA10090
Das ABS vermag nur lange Brems-
wege zu verkürzen.
Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Des-
halb stets einen der Fahrge-
schwindigkeit entsprechend aus-
reichenden Sicherheitsabstand
wahren.
HINWEIS
Das ABS führt jedes Mal nachdem
der Schlüssel auf “ON” gedreht wur-
de einen Selbsttest durch, der einige
Sekunden dauert. Während dieses
Tests ist an der Frontpartie des Fahr-
zeugs ein “Klicken” zu hören und
selbst bei leichtem Ziehen an einem
der Bremshebel ist außerdem eine
leichte Vibration am Hebel zu spüren,
was jedoch kein Anzeichen für eine
Störung ist.
Die Bremsen werden mit dem akti-
vierten ABS in der üblichen Weise
betätigt. An den Bremshebeln könn-
te ein Pulsieren wahrgenommen wer-
den, was unter diesen Umständen
normal ist.
Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pul-
sieren an den Bremshebeln bei akti-
viertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt.
Deshalb wenden Sie sich bitte an
Ihre Yamaha-Fachwerkstatt, wenn
Sie diesen Test durchführen.
WARNUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
37P-F8199-G1 19/2/10 05:17 Página 28

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
GAU1770C
Allgemeine Wartungs- und Schmiertabelle
KILOMETERSTAND
JAHRES-
KONTROLLE ODER
KON-
NR. PRÜFPUNKT WARTUNGSARBEIT
1000 km 10000 km 20000 km 30000 km 40000 km
TROLLE
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)
1Luftfiltereinsatz• Ersetzen.√√
2Luftfiltereinsatz des
Keilriemengehäuses• Reinigen. Auf 4000 km (2500 mi) und danach alle 6000 km (3500 mi)
• Das Fahrzeug auf ordnungsgemä-
3*Vorderradbremseßen Betrieb, Flüssigkeitsstand √√ √ √ √ √
und auf Lecks überprüfen.
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
• Das Fahrzeug auf ordnungsgemä-
4*Hinterradbremseßen Betrieb, Flüssigkeitsstand √√ √ √ √ √
und auf Lecks überprüfen.
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
• Auf Risse oder Beschädigung
5*Bremsschläuchekontrollieren.√√√ √√
• Ersetzen. Alle 4 Jahre
6*Räder• Rundlauf prüfen und auf Beschä-
digung kontrollieren.√√√ √
• Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
7*Reifen• Ersetzen, falls nötig.√√√ √√
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
8*Radlager• Das Lager auf Lockerung oder
Beschädigung kontrollieren.√√√ √
37P-F8199-G1 19/2/10 05:17 Página 48

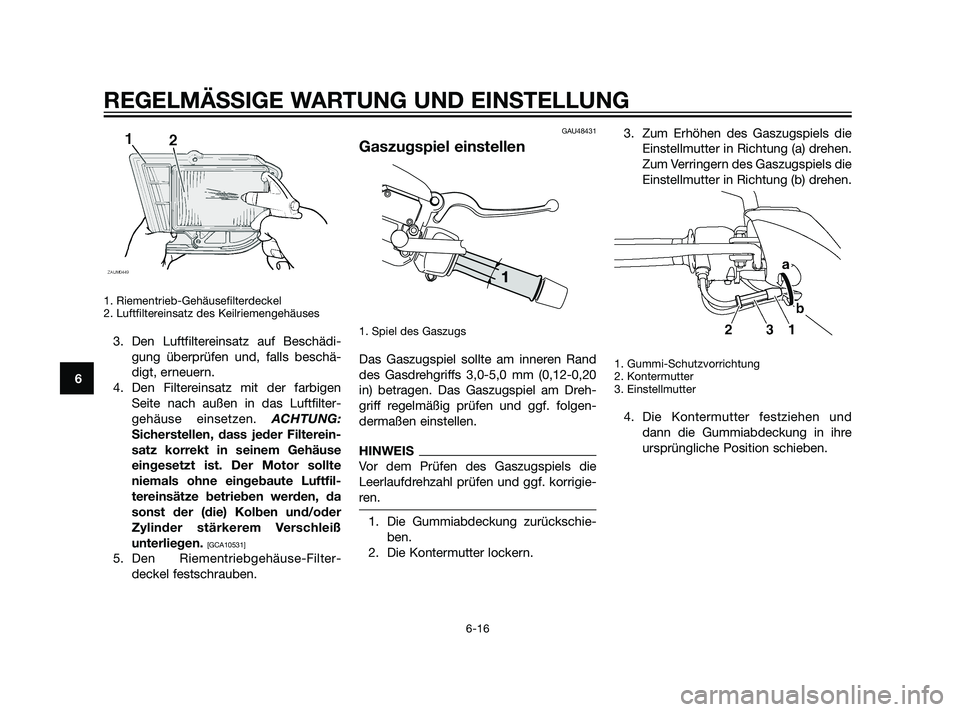

1. Riementrieb-Gehäusefilterdeckel
2. Luftfiltereinsatz des Keilriemengehäuses
3. Den Luftfiltereinsatz auf Beschädi-
gung überprüfen und, falls beschä-
digt, erneuern.
4. Den Filtereinsatz mit der farbigen
Seite nach außen in das Luftfilter-
gehäuse einsetzen. ACHTUNG:
Sicherstellen, dass jeder Filterein-
satz korrekt in seinem Gehäuse
eingesetzt ist. Der Motor sollte
niemals ohne eingebaute Luftfil-
tereinsätze betrieben werden, da
sonst der (die) Kolben und/oder
Zylinder stärkerem Verschleiß
unterliegen.
[GCA10531]
5. Den Riementriebgehäuse-Filter-
deckel festschrauben.
GAU48431
Gaszugspiel einstellen
1. Spiel des Gaszugs
Das Gaszugspiel sollte am inneren Rand
des Gasdrehgriffs 3,0-5,0 mm (0,12-0,20
in) betragen. Das Gaszugspiel am Dreh-
griff regelmäßig prüfen und ggf. folgen-
dermaßen einstellen.
HINWEIS
Vor dem Prüfen des Gaszugspiels die
Leerlaufdrehzahl prüfen und ggf. korrigie-
ren.
1. Die Gummiabdeckung zurückschie-
ben.
2. Die Kontermutter lockern.3. Zum Erhöhen des Gaszugspiels die
Einstellmutter in Richtung (a) drehen.
Zum Verringern des Gaszugspiels die
Einstellmutter in Richtung (b) drehen.
1. Gummi-Schutzvorrichtung
2. Kontermutter
3. Einstellmutter
4. Die Kontermutter festziehen und
dann die Gummiabdeckung in ihre
ursprüngliche Position schieben.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
37P-F8199-G1 19/2/10 05:17 Página 60

GAU23272
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten. &ewcGWA10751;
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
GCA10590
Falls die Teleskopgabel nicht gleich-
mäßig ein- und ausfedert oder irgend-
welche Schäden festgestellt werden,
das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen bzw. reparieren
lassen.
GAU45511
Lenkung prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar.
Darum muss der Zustand der Lenkung
folgendermaßen in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug
sicher abstützen, damit es nicht
umfallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopga-
bel greifen und versuchen, sie in
Fahrtrichtung vor und zurück zu
bewegen. Ist dabei Spiel spürbar, die
Lenkung von einer Yamaha-Fach-
werkstatt überprüfen und reparieren
lassen.
ACHTUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
37P-F8199-G1 19/2/10 05:17 Página 68
