air filter YAMAHA XMAX 125 2011 Instructieboekje (in Dutch)

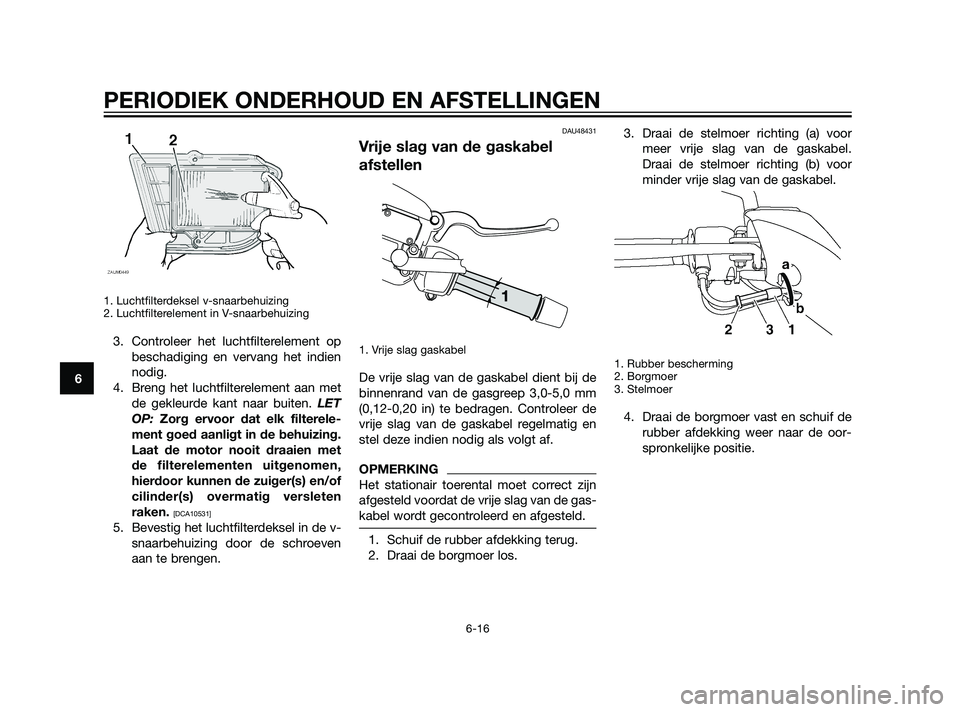

1. Luchtfilterdeksel v-snaarbehuizing
2. Luchtfilterelement in V-snaarbehuizing
3. Controleer het luchtfilterelement op
beschadiging en vervang het indien
nodig.
4. Breng het luchtfilterelement aan met
de gekleurde kant naar buiten. LET
OP: Zorg ervoor dat elk filterele-
ment goed aanligt in de behuizing.
Laat de motor nooit draaien met
de filterelementen uitgenomen,
hierdoor kunnen de zuiger(s) en/of
cilinder(s) overmatig versleten
raken.
[DCA10531]
5. Bevestig het luchtfilterdeksel in de v-
snaarbehuizing door de schroeven
aan te brengen.
DAU48431
Vrije slag van de gaskabel
afstellen
1. Vrije slag gaskabel
De vrije slag van de gaskabel dient bij de
binnenrand van de gasgreep 3,0-5,0 mm
(0,12-0,20 in) te bedragen. Controleer de
vrije slag van de gaskabel regelmatig en
stel deze indien nodig als volgt af.
OPMERKING
Het stationair toerental moet correct zijn
afgesteld voordat de vrije slag van de gas-
kabel wordt gecontroleerd en afgesteld.
1. Schuif de rubber afdekking terug.
2. Draai de borgmoer los.3. Draai de stelmoer richting (a) voor
meer vrije slag van de gaskabel.
Draai de stelmoer richting (b) voor
minder vrije slag van de gaskabel.
1. Rubber bescherming
2. Borgmoer
3. Stelmoer
4. Draai de borgmoer vast en schuif de
rubber afdekking weer naar de oor-
spronkelijke positie.
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
37P-F819D-D1 23/2/10 16:03 Página 60

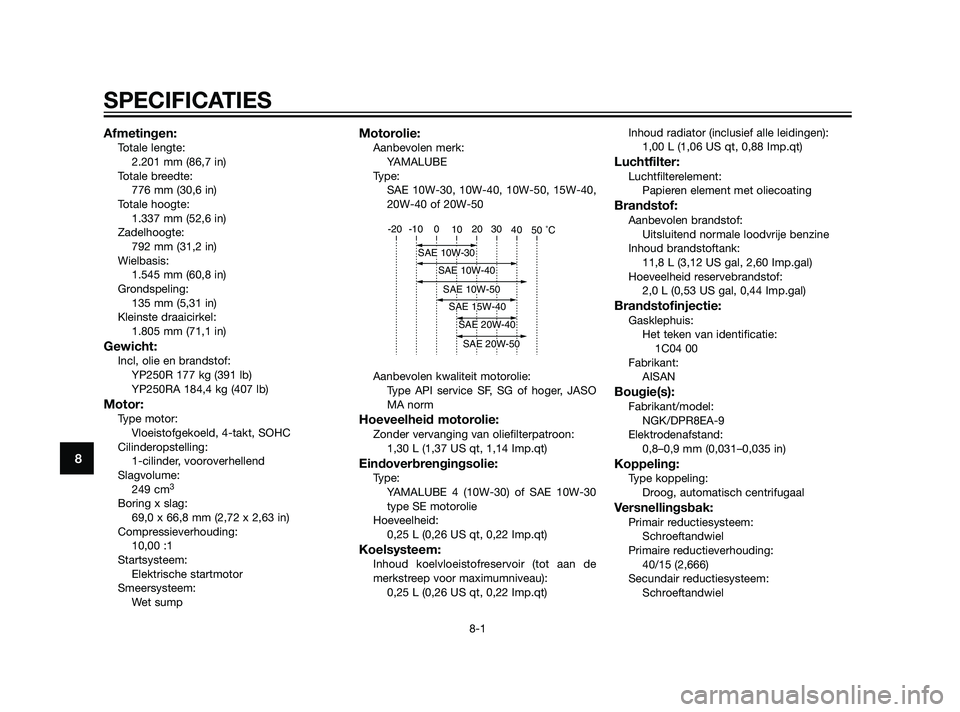

Afmetingen:Totale lengte:2.201 mm (86,7 in)
Totale breedte: 776 mm (30,6 in)
Totale hoogte: 1.337 mm (52,6 in)
Zadelhoogte: 792 mm (31,2 in)
Wielbasis: 1.545 mm (60,8 in)
Grondspeling: 135 mm (5,31 in)
Kleinste draaicirkel: 1.805 mm (71,1 in)
Gewicht:Incl, olie en brandstof:YP250R 177 kg (391 lb)
YP250RA 184,4 kg (407 lb)
Motor:Type motor:Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling: 1-cilinder, vooroverhellend
Slagvolume: 249 cm
3
Boring x slag:69,0 x 66,8 mm (2,72 x 2,63 in)
Compressieverhouding: 10,00 :1
Startsysteem: Elektrische startmotor
Smeersysteem: Wet sump
Motorolie:Aanbevolen merk:YAMALUBE
Type: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie: Type API service SF, SG of hoger, JASO
MA norm
Hoeveelheid motorolie:Zonder vervanging van oliefilterpatroon: 1,30 L (1,37 US qt, 1,14 Imp.qt)
Eindoverbrengingsolie:Type:YAMALUBE 4 (10W-30) of SAE 10W-30
type SE motorolie
Hoeveelheid: 0,25 L (0,26 US qt, 0,22 Imp.qt)
Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):0,25 L (0,26 US qt, 0,22 Imp.qt) Inhoud radiator (inclusief alle leidingen):
1,00 L (1,06 US qt, 0,88 Imp.qt)
Luchtfilter:Luchtfilterelement:Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:Uitsluitend normale loodvrije benzine
Inhoud brandstoftank: 11,8 L (3,12 US gal, 2,60 Imp.gal)
Hoeveelheid reservebrandstof: 2,0 L (0,53 US gal, 0,44 Imp.gal)
Brandstofinjectie:Gasklephuis:Het teken van identificatie:1C04 00
Fabrikant: AISAN
Bougie(s):Fabrikant/model:NGK/DPR8EA-9
Elektrodenafstand: 0,8–0,9 mm (0,031–0,035 in)
Koppeling:Type koppeling:Droog, automatisch centrifugaal
Versnellingsbak:Primair reductiesysteem:Schroeftandwiel
Primaire reductieverhouding: 40/15 (2,666)
Secundair reductiesysteem: Schroeftandwiel
