Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del YP250R / YP250RA, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nel-
la progettazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affi-
dabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra YP250R / YP250RA offre. Il
Libretto uso e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro scooter, ma indi-
ca anche come salvaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni possibili. Se una
volta letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità
del prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più aggiornate sul prodotto, disponibili alla
data della sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra lo scooter e quanto descritto nel manuale. In
caso di altre questioni in merito al presente manuale, consultare un concessionario Yamaha.
HWA12411
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo scooter.
AVVERTENZA
INTRODUZIONE
37P-F8199-H1 19/2/10 05:24 Página 3

HAUS1172
YP250R / YP250RA
USO E MANUTENZIONE
©2010 della YAMAHA MOTOR ESPAÑA S.A.
1a edizione, Gennaio 2010
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
YAMAHA MOTOR ESPAÑA S.A.
Stampato in Spagna.
INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
37P-F8199-H1 19/2/10 05:24 Página 5

HAU10264
Siate un proprietario responsabile
Come proprietari del veicolo, siete
responsabili del funzionamento in sicurez-
za e corretto del vostro scooter.
Gli scooter sono veicoli con due ruote in
linea.
Il loro utilizzo e funzionamento in sicurez-
za dipendono dall’uso di tecniche di guida
corrette e dall’esperienza del conducente.
Ogni conducente deve essere a cono-
scenza dei seguenti requisiti prima di uti-
lizzare questo scooter.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli
aspetti del funzionamento dello
scooter.
Rispettare le avvertenze e le istruzio-
ni di manutenzione in questo Libretto
uso e manutenzione.
Ricevere un addestramento qualifi-
cato nelle tecniche di guida corrette
ed in sicurezza.
Richiedere assistenza tecnica pro-
fessionale secondo quanto indicato
in questo Libretto uso e manutenzio-
ne e/o reso necessario dalle condi-
zioni meccaniche.
Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ognivolta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumen-
ta la possibilità di incidenti o di danneg-
giamenti del mezzo. Vedere pagina 4-1
per l’elenco dei controlli prima dell’utiliz-
zo.
Questo scooter è stato progettato
per trasportare il pilota ed un pas-
seggero.
La causa prevalente di incidenti tra
automobili e scooter è che gli auto-
mobilisti non vedono o identificano
gli scooter nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto lo scooter.
Quindi rendersi ben visibili sembra
aver un ottimo effetto riducente del-
l’eventualità di questo tipo di inci-
denti.
Pertanto:
• Indossare un giubbotto con colori
brillanti.
• Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.
• Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di unaltro veicolo.
Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coin-
volti in incidenti non possiedono
nemmeno una patente di guida vali-
da.
• Accertarsi di essere qualificati, e
prestare il proprio scooter soltanto
a piloti esperti.
• Essere consci delle proprie capa-
cità e dei propri limiti. Restando
nei propri limiti, ci si aiuta ad evita-
re incidenti.
• Consigliamo di far pratica con lo
scooter in zone dove non c’è traf-
fico, fino a quando non si avrà pre-
so completa confidenza con lo
scooter e tutti i suoi comandi.
Molti incidenti vengono provocati da
errori di manovra dei piloti degli
scooter. Un errore tipico è allargarsi
in curva a causa dell’eccessiva velo-
cità o dell’inclinazione insufficiente
rispetto alla velocità di marcia.
• Rispettare sempre i limiti di velo-
cità e non viaggiare mai più veloci
di quanto lo consentano le condi-
zioni della strada e del traffico.
• Segnalare sempre i cambi di dire-
zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.
1
INFORMAZIONI DI SICUREZZA
1-1
37P-F8199-H1 19/2/10 05:24 Página 8

Carico
L’aggiunta di accessori o di carichi allo
scooter può influire negativamente sulla
stabilità e l’uso, se cambia la distribuzione
dei pesi dello scooter. Per evitare possibi-
li incidenti, l’aggiunta di carichi o acces-
sori allo scooter va effettuata con estrema
cautela. Prestare la massima attenzione
guidando uno scooter a cui siano stati
aggiunti carichi o accessori. Di seguito,
insieme alle informazioni sugli accessori,
vengono elencate alcune indicazioni
generali da rispettare nel caso in cui si tra-
sporti del carico sullo scooter:
Il peso totale del pilota, del passeggero,
degli accessori e del carico non deve
superare il limite massimo di carico. L’uti-
lizzo di un veicolo sovraccarico può
provocare incidenti.
Caricando il mezzo entro questi limiti,
tenere presente quanto segue:
Tenere il peso del carico e degli
accessori il più basso ed il più vicino
possibile allo scooter. Fissare con
cura gli oggetti più pesanti il più vici-
no possibile al centro del veicolo e
accertarsi di distribuire uniforme-mente il peso sui due lati dello scoo-
ter per ridurre al minimo lo sbilancia-
mento o l’instabilità.
I carichi mobili possono provocare
improvvisi sbilanciamenti. Accertarsi
che gli accessori ed il carico siano
ben fissati allo scooter, prima di
avviarlo. Controllare frequentemente
i supporti degli accessori ed i dispo-
sitivi di fissaggio dei carichi.
• Regolare correttamente la sospen-
sione in funzione del carico (solo
modelli con sospensioni regolabi-
li), e controllare le condizioni e la
pressione dei pneumatici.
• Non attaccare al manubrio, alla
forcella o al parafango anteriore
oggetti grandi o pesanti. Oggetti
del genere possono provocare
instabilità o ridurre la risposta del-
lo sterzo.
•Questo veicolo non è progettato
per trainare un carrello o per
essere collegato ad un sidecar.
Accessori originali Yamaha
La scelta degli accessori per il vostro vei-
colo è una decisione importante. Gli
accessori originali Yamaha, disponibili
solo presso i concessionari Yamaha, sono
stati progettati, testati ed approvati daYamaha per l’utilizzo sul vostro veicolo.
Molte aziende che non hanno nessun rap-
porto commerciale con Yamaha produco-
no parti ed accessori oppure offrono altre
modifiche per i veicoli Yamaha. Yamaha
non è in grado di testare i prodotti realiz-
zati da queste aziende aftermarket. Per-
tanto Yamaha non può approvare o consi-
gliare l’uso di accessori non venduti da
Yamaha o di modifiche non consigliate
specificatamente da Yamaha, anche se
venduti ed installati da un concessionario
Yamaha.
Parti, accessori e modifiche
aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadat-
ti in quanto potrebbero comportare rischi
potenziali per la vostra sicurezza persona-
le e quella degli altri. L’installazione di pro-
dotti aftermarket o l’introduzione di altre
modifiche al veicolo che ne cambino il
design o le caratteristiche di funziona-
mento possono esporre voi stessi ed altri
al rischio di infortuni gravi o di morte.
Sarete pertanto direttamente responsabili
degli infortuni originatisi in relazione a
cambiamenti apportati al veicolo.
Carico massimo:
YP250R 186 kg (410 lb)
YP250RA 178,6 kg (394 lb)
1
INFORMAZIONI DI SICUREZZA
1-3
37P-F8199-H1 19/2/10 05:24 Página 10

HAU10976

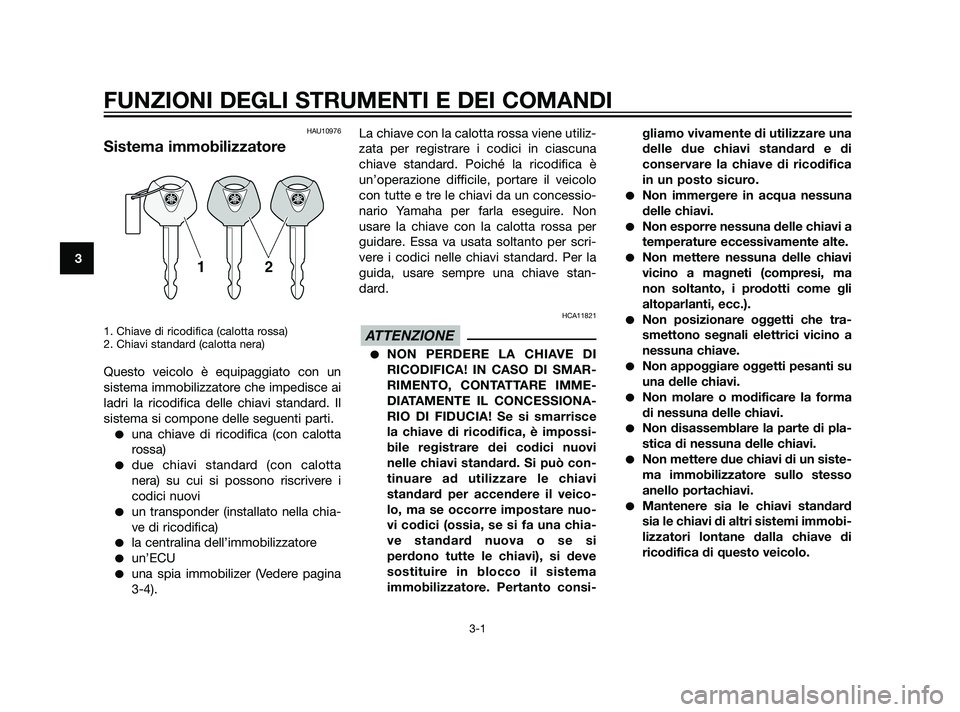

Sistema immobilizzatore
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
Questo veicolo è equipaggiato con un
sistema immobilizzatore che impedisce ai
ladri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)
due chiavi standard (con calotta
nera) su cui si possono riscrivere i
codici nuovi
un transponder (installato nella chia-
ve di ricodifica)
la centralina dell’immobilizzatore
un’ECU
una spia immobilizer (Vedere pagina
3-4). La chiave con la calotta rossa viene utiliz-
zata per registrare i codici in ciascuna
chiave standard. Poiché la ricodifica è
un’operazione difficile, portare il veicolo
con tutte e tre le chiavi da un concessio-
nario Yamaha per farla eseguire. Non
usare la chiave con la calotta rossa per
guidare. Essa va usata soltanto per scri-
vere i codici nelle chiavi standard. Per la
guida, usare sempre una chiave stan-
dard.
HCA11821
NON PERDERE LA CHIAVE DI
RICODIFICA! IN CASO DI SMAR-
RIMENTO, CONTATTARE IMME-
DIATAMENTE IL CONCESSIONA-
RIO DI FIDUCIA! Se si smarrisce
la chiave di ricodifica, è impossi-
bile registrare dei codici nuovi
nelle chiavi standard. Si può con-
tinuare ad utilizzare le chiavi
standard per accendere il veico-
lo, ma se occorre impostare nuo-
vi codici (ossia, se si fa una chia-
ve standard nuova o se si
perdono tutte le chiavi), si deve
sostituire in blocco il sistema
immobilizzatore. Pertanto consi-gliamo vivamente di utilizzare una
delle due chiavi standard e di
conservare la chiave di ricodifica
in un posto sicuro.
Non immergere in acqua nessuna
delle chiavi.
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma
non soltanto, i prodotti come gli
altoparlanti, ecc.).
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
Non appoggiare oggetti pesanti su
una delle chiavi.
Non molare o modificare la forma
di nessuna delle chiavi.
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
Mantenere sia le chiavi standard
sia le chiavi di altri sistemi immobi-
lizzatori lontane dalla chiave di
ricodifica di questo veicolo.
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
37P-F8199-H1 19/2/10 05:24 Página 16

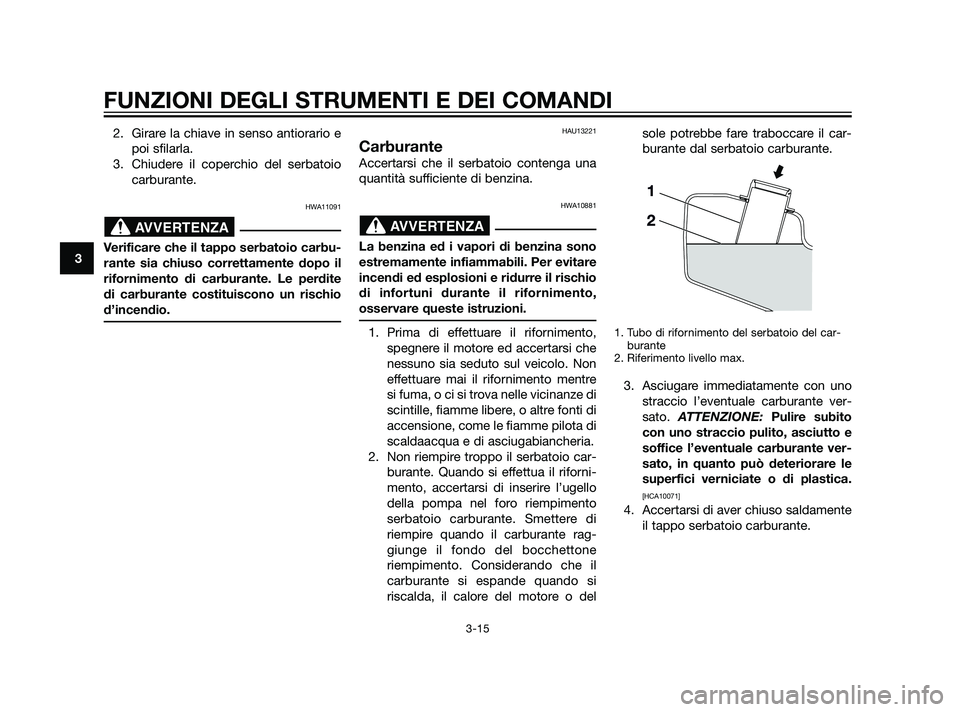

2. Girare la chiave in senso antiorario e
poi sfilarla.
3. Chiudere il coperchio del serbatoio
carburante.
HWA11091
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il
rifornimento di carburante. Le perdite
di carburante costituiscono un rischio
d’incendio.
HAU13221
Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento,
osservare queste istruzioni.
1. Prima di effettuare il rifornimento,
spegnere il motore ed accertarsi che
nessuno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre
si fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car-
burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento
serbatoio carburante. Smettere di
riempire quando il carburante rag-
giunge il fondo del bocchettone
riempimento. Considerando che il
carburante si espande quando si
riscalda, il calore del motore o delsole potrebbe fare traboccare il car-
burante dal serbatoio carburante.1. Tubo di rifornimento del serbatoio del car-
burante
2. Riferimento livello max.
3. Asciugare immediatamente con uno
straccio l’eventuale carburante ver-
sato. ATTENZIONE:Pulire subito
con uno straccio pulito, asciutto e
soffice l’eventuale carburante ver-
sato, in quanto può deteriorare le
superfici verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente
il tappo serbatoio carburante.
AVVERTENZAAVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
37P-F8199-H1 19/2/10 05:24 Página 30

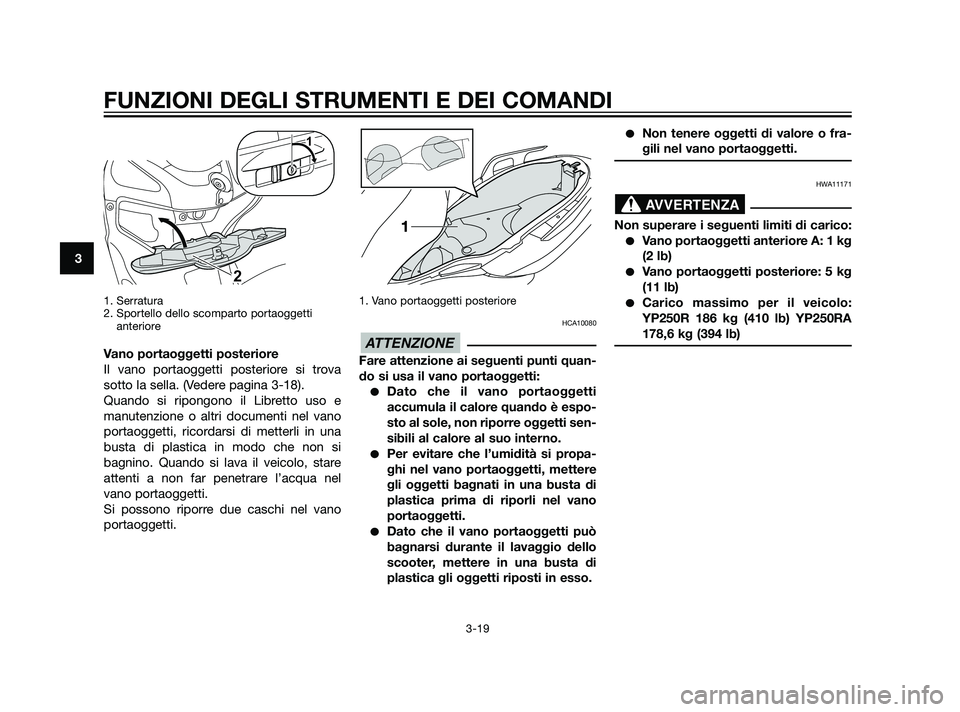

1. Serratura
2. Sportello dello scomparto portaoggetti
anteriore
Vano portaoggetti posteriore
Il vano portaoggetti posteriore si trova
sotto la sella. (Vedere pagina 3-18).
Quando si ripongono il Libretto uso e
manutenzione o altri documenti nel vano
portaoggetti, ricordarsi di metterli in una
busta di plastica in modo che non si
bagnino. Quando si lava il veicolo, stare
attenti a non far penetrare l’acqua nel
vano portaoggetti.
Si possono riporre due caschi nel vano
portaoggetti.
1. Vano portaoggetti posteriore
HCA10080
Fare attenzione ai seguenti punti quan-
do si usa il vano portaoggetti:
Dato che il vano portaoggetti
accumula il calore quando è espo-
sto al sole, non riporre oggetti sen-
sibili al calore al suo interno.
Per evitare che l’umidità si propa-
ghi nel vano portaoggetti, mettere
gli oggetti bagnati in una busta di
plastica prima di riporli nel vano
portaoggetti.
Dato che il vano portaoggetti può
bagnarsi durante il lavaggio dello
scooter, mettere in una busta di
plastica gli oggetti riposti in esso.
Non tenere oggetti di valore o fra-
gili nel vano portaoggetti.
HWA11171
Non superare i seguenti limiti di carico:
Vano portaoggetti anteriore A: 1 kg
(2 lb)
Vano portaoggetti posteriore: 5 kg
(11 lb)
Carico massimo per il veicolo:
YP250R 186 kg (410 lb) YP250RA
178,6 kg (394 lb)
AVVERTENZA
ATTENZIONE
1
2
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
37P-F8199-H1 19/2/10 05:24 Página 34

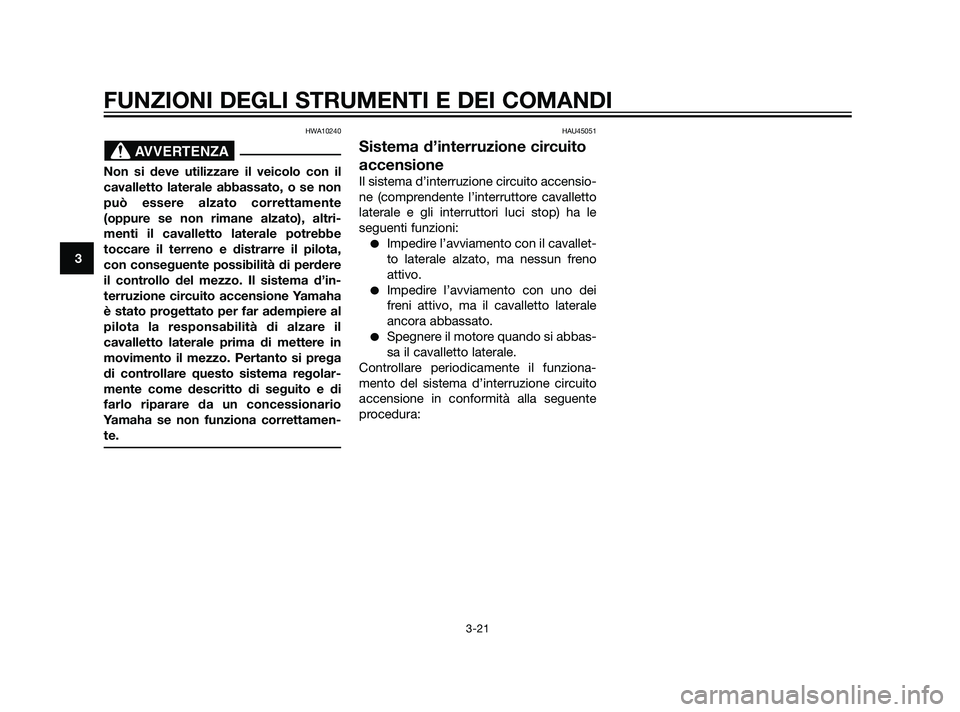

HWA10240
Non si deve utilizzare il veicolo con il
cavalletto laterale abbassato, o se non
può essere alzato correttamente
(oppure se non rimane alzato), altri-
menti il cavalletto laterale potrebbe
toccare il terreno e distrarre il pilota,
con conseguente possibilità di perdere
il controllo del mezzo. Il sistema d’in-
terruzione circuito accensione Yamaha
è stato progettato per far adempiere al
pilota la responsabilità di alzare il
cavalletto laterale prima di mettere in
movimento il mezzo. Pertanto si prega
di controllare questo sistema regolar-
mente come descritto di seguito e di
farlo riparare da un concessionario
Yamaha se non funziona correttamen-
te.
HAU45051
Sistema d’interruzione circuito
accensione
Il sistema d’interruzione circuito accensio-
ne (comprendente l’interruttore cavalletto
laterale e gli interruttori luci stop) ha le
seguenti funzioni:
Impedire l’avviamento con il cavallet-
to laterale alzato, ma nessun freno
attivo.
Impedire l’avviamento con uno dei
freni attivo, ma il cavalletto laterale
ancora abbassato.
Spegnere il motore quando si abbas-
sa il cavalletto laterale.
Controllare periodicamente il funziona-
mento del sistema d’interruzione circuito
accensione in conformità alla seguente
procedura:
AVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
37P-F8199-H1 19/2/10 05:24 Página 36

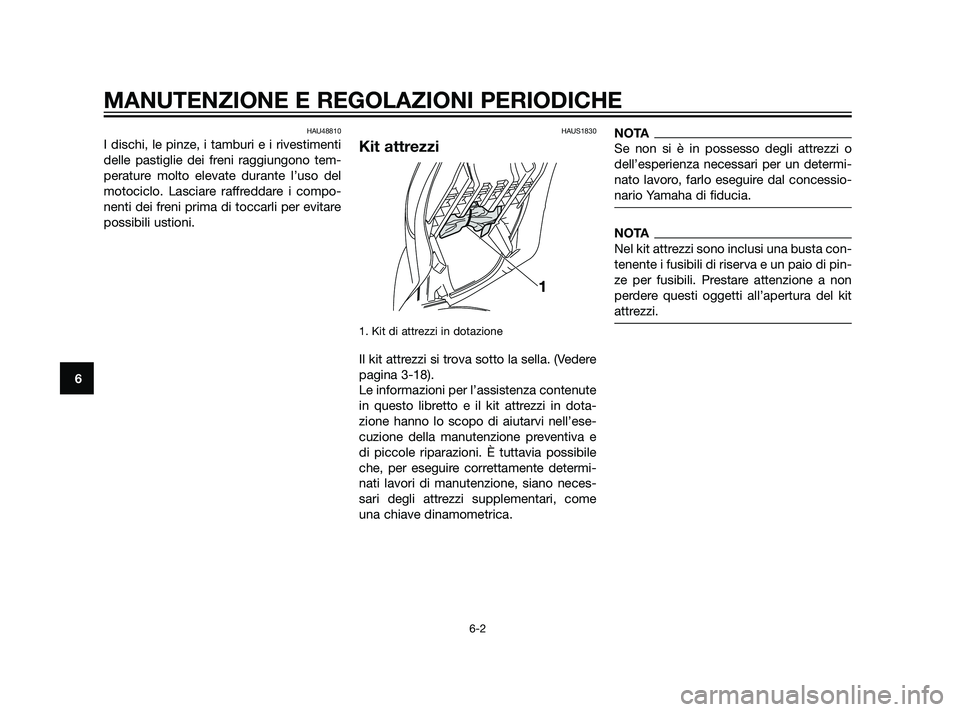

HAU48810
I dischi, le pinze, i tamburi e i rivestimenti
delle pastiglie dei freni raggiungono tem-
perature molto elevate durante l’uso del
motociclo. Lasciare raffreddare i compo-
nenti dei freni prima di toccarli per evitare
possibili ustioni.
HAUS1830
Kit attrezzi
1. Kit di attrezzi in dotazione
Il kit attrezzi si trova sotto la sella. (Vedere
pagina 3-18).
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dota-
zione hanno lo scopo di aiutarvi nell’ese-
cuzione della manutenzione preventiva e
di piccole riparazioni. È tuttavia possibile
che, per eseguire correttamente determi-
nati lavori di manutenzione, siano neces-
sari degli attrezzi supplementari, come
una chiave dinamometrica.
NOTA
Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.
NOTA
Nel kit attrezzi sono inclusi una busta con-
tenente i fusibili di riserva e un paio di pin-
ze per fusibili. Prestare attenzione a non
perdere questi oggetti all’apertura del kit
attrezzi.
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
6
37P-F8199-H1 19/2/10 05:24 Página 46

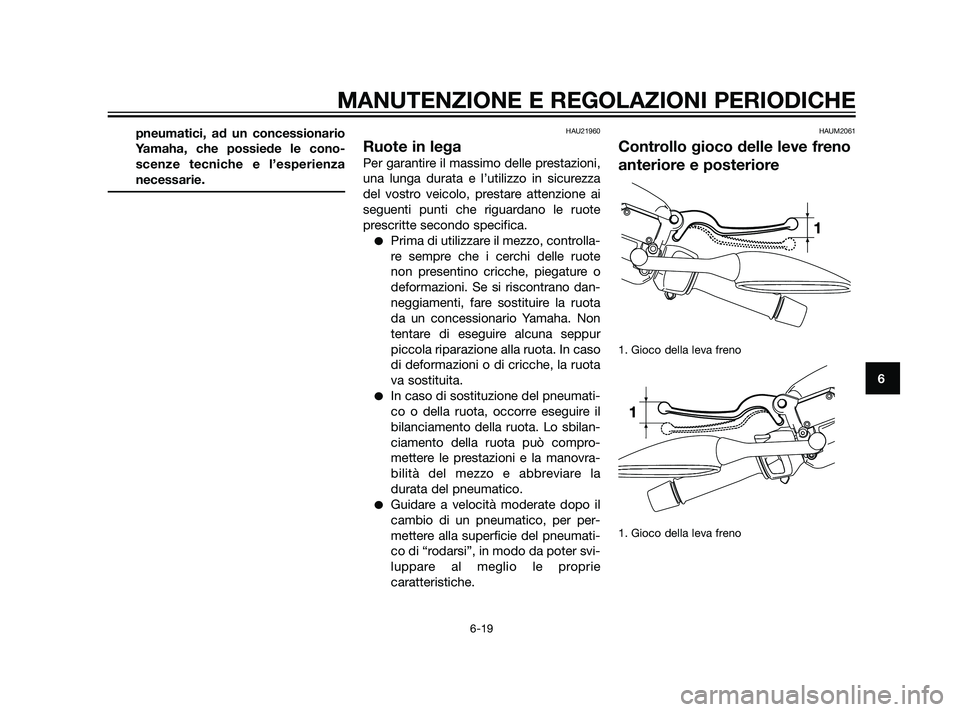

pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza
necessarie.HAU21960
Ruote in lega
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza
del vostro veicolo, prestare attenzione ai
seguenti punti che riguardano le ruote
prescritte secondo specifica.
Prima di utilizzare il mezzo, controlla-
re sempre che i cerchi delle ruote
non presentino cricche, piegature o
deformazioni. Se si riscontrano dan-
neggiamenti, fare sostituire la ruota
da un concessionario Yamaha. Non
tentare di eseguire alcuna seppur
piccola riparazione alla ruota. In caso
di deformazioni o di cricche, la ruota
va sostituita.
In caso di sostituzione del pneumati-
co o della ruota, occorre eseguire il
bilanciamento della ruota. Lo sbilan-
ciamento della ruota può compro-
mettere le prestazioni e la manovra-
bilità del mezzo e abbreviare la
durata del pneumatico.
Guidare a velocità moderate dopo il
cambio di un pneumatico, per per-
mettere alla superficie del pneumati-
co di “rodarsi”, in modo da poter svi-
luppare al meglio le proprie
caratteristiche.
HAUM2061
Controllo gioco delle leve freno
anteriore e posteriore
1. Gioco della leva freno
1. Gioco della leva freno
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
37P-F8199-H1 19/2/10 05:24 Página 63
