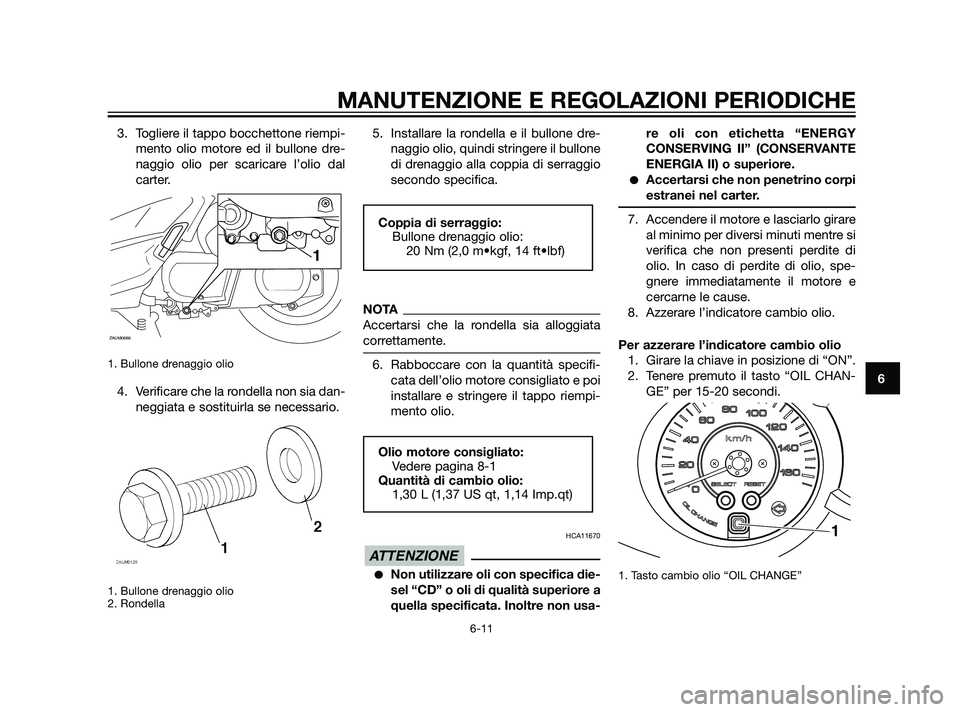

3. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone dre-
naggio olio per scaricare l’olio dal
carter.
1. Bullone drenaggio olio
4. Verificare che la rondella non sia dan-
neggiata e sostituirla se necessario.
1. Bullone drenaggio olio
2. Rondella
5. Installare la rondella e il bullone dre-
naggio olio, quindi stringere il bullone
di drenaggio alla coppia di serraggio
secondo specifica.
NOTA
Accertarsi che la rondella sia alloggiata
correttamente.
6. Rabboccare con la quantità specifi-
cata dell’olio motore consigliato e poi
installare e stringere il tappo riempi-
mento olio.
HCA11670
Non utilizzare oli con specifica die-
sel “CD” o oli di qualità superiore a
quella specificata. Inoltre non usa-re oli con etichetta “ENERGY
CONSERVING II” (CONSERVANTE
ENERGIA II) o superiore.
Accertarsi che non penetrino corpi
estranei nel carter.
7. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spe-
gnere immediatamente il motore e
cercarne le cause.
8. Azzerare l’indicatore cambio olio.
Per azzerare l’indicatore cambio olio
1. Girare la chiave in posizione di “ON”.
2. Tenere premuto il tasto “OIL CHAN-
GE” per 15-20 secondi.
1. Tasto cambio olio “OIL CHANGE”
1
ATTENZIONE
Olio motore consigliato:
Vedere pagina 8-1
Quantità di cambio olio:
1,30 L (1,37 US qt, 1,14 Imp.qt)
Coppia di serraggio:
Bullone drenaggio olio:
20 Nm (2,0 m•kgf, 14 ft•lbf)
11
ZAUM0686
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
37P-F8199-H1 19/2/10 05:24 Página 55

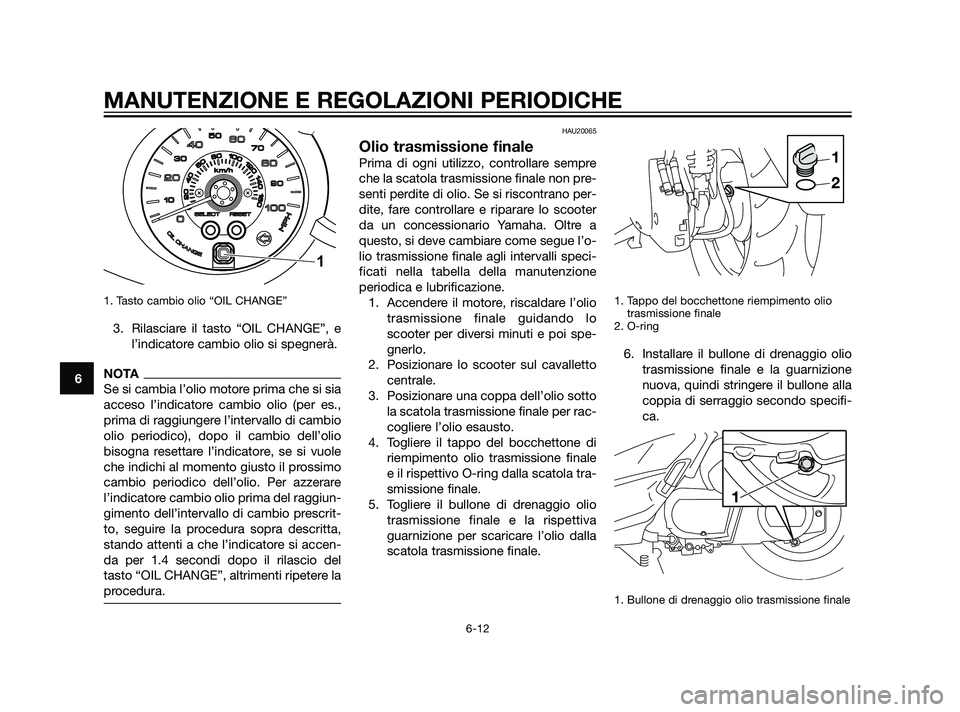

1. Tasto cambio olio “OIL CHANGE”
3. Rilasciare il tasto “OIL CHANGE”, e
l’indicatore cambio olio si spegnerà.
NOTA
Se si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es.,
prima di raggiungere l’intervallo di cambio
olio periodico), dopo il cambio dell’olio
bisogna resettare l’indicatore, se si vuole
che indichi al momento giusto il prossimo
cambio periodico dell’olio. Per azzerare
l’indicatore cambio olio prima del raggiun-
gimento dell’intervallo di cambio prescrit-
to, seguire la procedura sopra descritta,
stando attenti a che l’indicatore si accen-
da per 1.4 secondi dopo il rilascio del
tasto “OIL CHANGE”, altrimenti ripetere la
procedura.
HAU20065
Olio trasmissione finale
Prima di ogni utilizzo, controllare sempre
che la scatola trasmissione finale non pre-
senti perdite di olio. Se si riscontrano per-
dite, fare controllare e riparare lo scooter
da un concessionario Yamaha. Oltre a
questo, si deve cambiare come segue l’o-
lio trasmissione finale agli intervalli speci-
ficati nella tabella della manutenzione
periodica e lubrificazione.
1. Accendere il motore, riscaldare l’olio
trasmissione finale guidando lo
scooter per diversi minuti e poi spe-
gnerlo.
2. Posizionare lo scooter sul cavalletto
centrale.
3. Posizionare una coppa dell’olio sotto
la scatola trasmissione finale per rac-
cogliere l’olio esausto.
4. Togliere il tappo del bocchettone di
riempimento olio trasmissione finale
e il rispettivo O-ring dalla scatola tra-
smissione finale.
5. Togliere il bullone di drenaggio olio
trasmissione finale e la rispettiva
guarnizione per scaricare l’olio dalla
scatola trasmissione finale.
1. Tappo del bocchettone riempimento olio
trasmissione finale
2. O-ring
6. Installare il bullone di drenaggio olio
trasmissione finale e la guarnizione
nuova, quindi stringere il bullone alla
coppia di serraggio secondo specifi-
ca.
1. Bullone di drenaggio olio trasmissione finale
1
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
