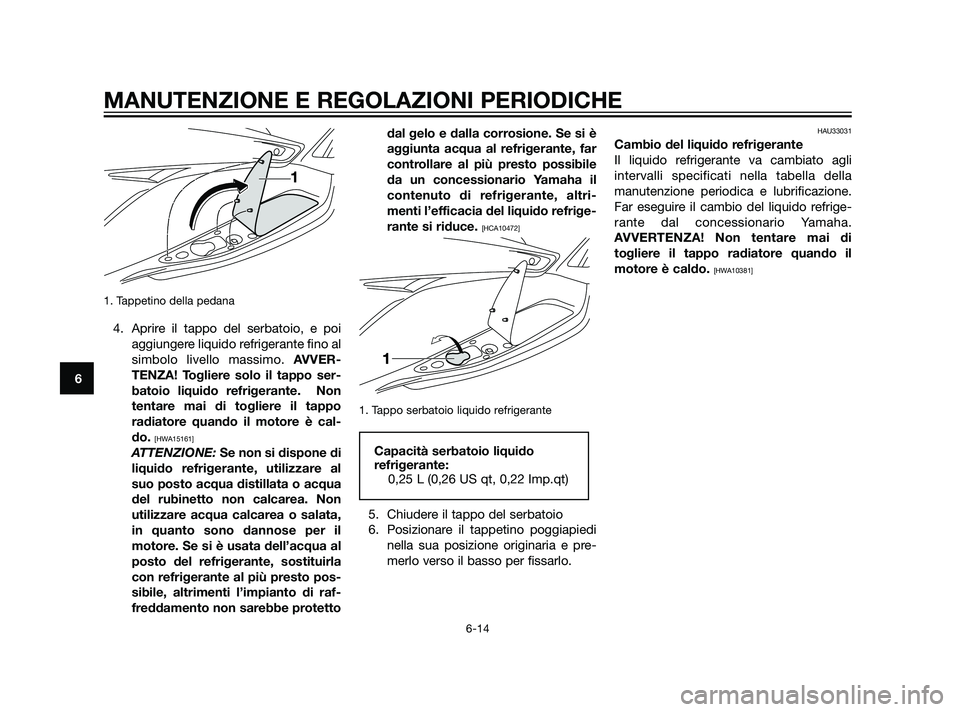

1. Tappetino della pedana
4. Aprire il tappo del serbatoio, e poi
aggiungere liquido refrigerante fino al
simbolo livello massimo. AVVER-
TENZA! Togliere solo il tappo ser-
batoio liquido refrigerante. Non
tentare mai di togliere il tappo
radiatore quando il motore è cal-
do.
[HWA15161]
ATTENZIONE: Se non si dispone di
liquido refrigerante, utilizzare al
suo posto acqua distillata o acqua
del rubinetto non calcarea. Non
utilizzare acqua calcarea o salata,
in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto pos-
sibile, altrimenti l’impianto di raf-
freddamento non sarebbe protettodal gelo e dalla corrosione. Se si è
aggiunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altri-
menti l’efficacia del liquido refrige-
rante si riduce.
[HCA10472]
1. Tappo serbatoio liquido refrigerante
5. Chiudere il tappo del serbatoio
6. Posizionare il tappetino poggiapiedi
nella sua posizione originaria e pre-
merlo verso il basso per fissarlo.
HAU33031
Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli
intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Far eseguire il cambio del liquido refrige-
rante dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di
togliere il tappo radiatore quando il
motore è caldo.
[HWA10381]
Capacità serbatoio liquido
refrigerante:
0,25 L (0,26 US qt, 0,22 Imp.qt)
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
37P-F8199-H1 19/2/10 05:24 Página 58

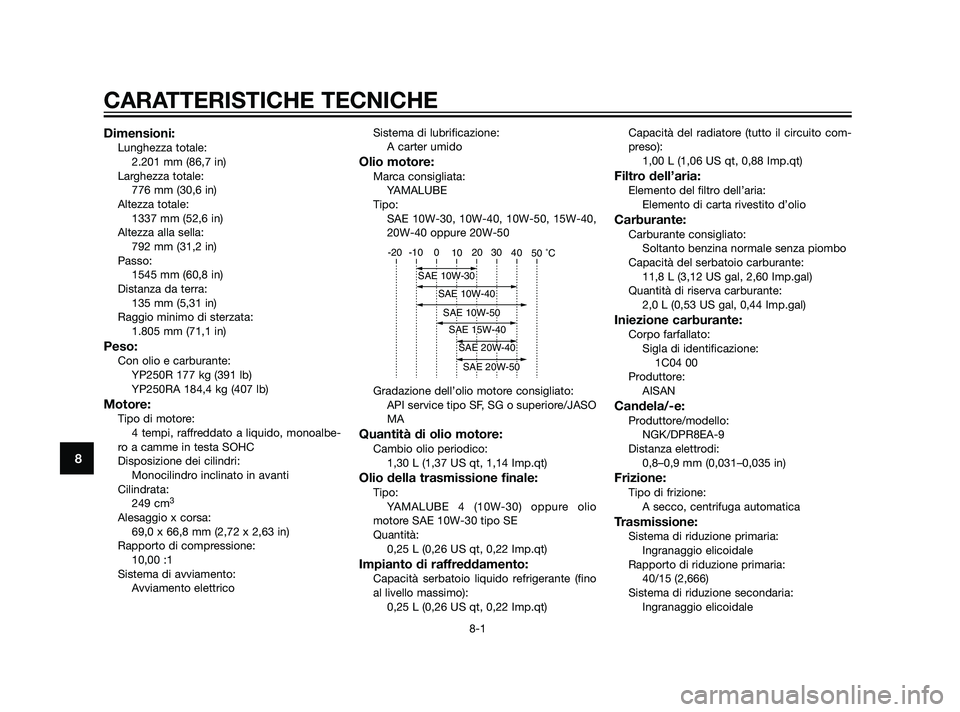

Dimensioni:Lunghezza totale:2.201 mm (86,7 in)
Larghezza totale: 776 mm (30,6 in)
Altezza totale: 1337 mm (52,6 in)
Altezza alla sella: 792 mm (31,2 in)
Passo: 1545 mm (60,8 in)
Distanza da terra: 135 mm (5,31 in)
Raggio minimo di sterzata: 1.805 mm (71,1 in)
Peso:Con olio e carburante:YP250R 177 kg (391 lb)
YP250RA 184,4 kg (407 lb)
Motore:Tipo di motore:4 tempi, raffreddato a liquido, monoalbe-
ro a camme in testa SOHC
Disposizione dei cilindri: Monocilindro inclinato in avanti
Cilindrata: 249 cm
3
Alesaggio x corsa:69,0 x 66,8 mm (2,72 x 2,63 in)
Rapporto di compressione: 10,00 :1
Sistema di avviamento: Avviamento elettrico Sistema di lubrificazione:
A carter umido
Olio motore:Marca consigliata:YAMALUBE
Tipo: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SF, SG o superiore/JASO
MA
Quantità di olio motore:Cambio olio periodico: 1,30 L (1,37 US qt, 1,14 Imp.qt)
Olio della trasmissione finale:Tipo:YAMALUBE 4 (10W-30) oppure olio
motore SAE 10W-30 tipo SE
Quantità: 0,25 L (0,26 US qt, 0,22 Imp.qt)
Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino
al livello massimo):0,25 L (0,26 US qt, 0,22 Imp.qt) Capacità del radiatore (tutto il circuito com-
preso):
1,00 L (1,06 US qt, 0,88 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:Elemento di carta rivestito d’olio
Carburante:Carburante consigliato:Soltanto benzina normale senza piombo
Capacità del serbatoio carburante: 11,8 L (3,12 US gal, 2,60 Imp.gal)
Quantità di riserva carburante: 2,0 L (0,53 US gal, 0,44 Imp.gal)
Iniezione carburante:Corpo farfallato:Sigla di identificazione:1C04 00
Produttore: AISAN
Candela/-e:Produttore/modello:NGK/DPR8EA-9
Distanza elettrodi: 0,8–0,9 mm (0,031–0,035 in)
Frizione:Tipo di frizione:A secco, centrifuga automatica
Trasmissione:Sistema di riduzione primaria:Ingranaggio elicoidale
Rapporto di riduzione primaria: 40/15 (2,666)
Sistema di riduzione secondaria: Ingranaggio elicoidale
-20 -10 0 10 20 30
40 50 ˚C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
CARATTERISTICHE TECNICHE
8-1
8
37P-F8199-H1 13/4/10 07:37 Página 82

Batteria:Modello:
GTX9-BS
Tensione, capacità:
12 V, 8,0 Ah
Faro:Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina x
quantità:
Faro anabbagliante:
12 V, 55,0 W x 1
Faro abbagliante:
12 V, 55,0 W x 1
Lampada biluce fanalino/stop:
12 V, 5,0 W/21,0 W x 2
Indicatore di direzione anteriore:
12 V, 10,0 W x 2
Indicatore di direzione posteriore:
12 V, 10,0 W x 2
Luce ausiliaria:
12 V, 5,0 W x 2
Luce targa:
12 V, 5,0 W x 1
Luce pannello strumenti:
12 V, 2,0 W x 3
Spia abbagliante:
12 V, 1,4 W x 1
Spia degli indicatori di direzione:
12 V, 1,4 W x 2
Spia problemi al motore:
12 V, 1,4 W x 1
Spia dell’ABS (per modelli con ABS):
12 V, 1,4 W x 1Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30,0 A
Fusibile del faro:
15,0 A
Fusibile dell’impianto di segnalazione:
10,0 A
Fusibile dell’accensione:
10,0 A
Fusibile della ventola del radiatore:
7,5 A
Fusibile delle luci di emergenza:
10,0 A
Fusibile ECU:
5,0 A
Fusibile della centralina dell’ABS (per
modelli con ABS):
5,0 A
Fusibile del motorino dell’ABS (per modelli
con ABS):
30,0 A
Fusibile del solenoide ABS (per modelli con
ABS):
20,0 A
Fusibile di backup:
5,0 A
CARATTERISTICHE TECNICHE
8-3
8
