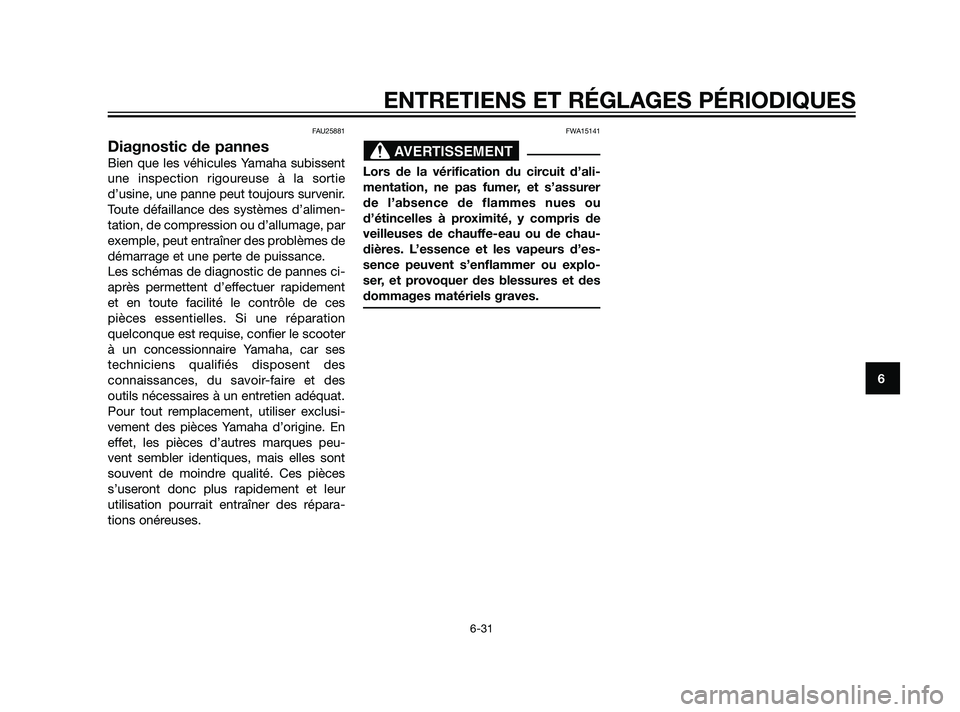

FAU25881
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimen-
tation, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement
et en toute facilité le contrôle de ces
pièces essentielles. Si une réparation
quelconque est requise, confier le scooter
à un concessionnaire Yamaha, car ses
techniciens qualifiés disposent des
connaissances, du savoir-faire et des
outils nécessaires à un entretien adéquat.
Pour tout remplacement, utiliser exclusi-
vement des pièces Yamaha d’origine. En
effet, les pièces d’autres marques peu-
vent sembler identiques, mais elles sont
souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur
utilisation pourrait entraîner des répara-
tions onéreuses.
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer
de l’absence de flammes nues ou
d’étincelles à proximité, y compris de
veilleuses de chauffe-eau ou de chau-
dières. L’essence et les vapeurs d’es-
sence peuvent s’enflammer ou explo-
ser, et provoquer des blessures et des
dommages matériels graves.
AVERTISSEMENT
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
6
37P-F8199-F1 19/2/10 05:18 Página 75

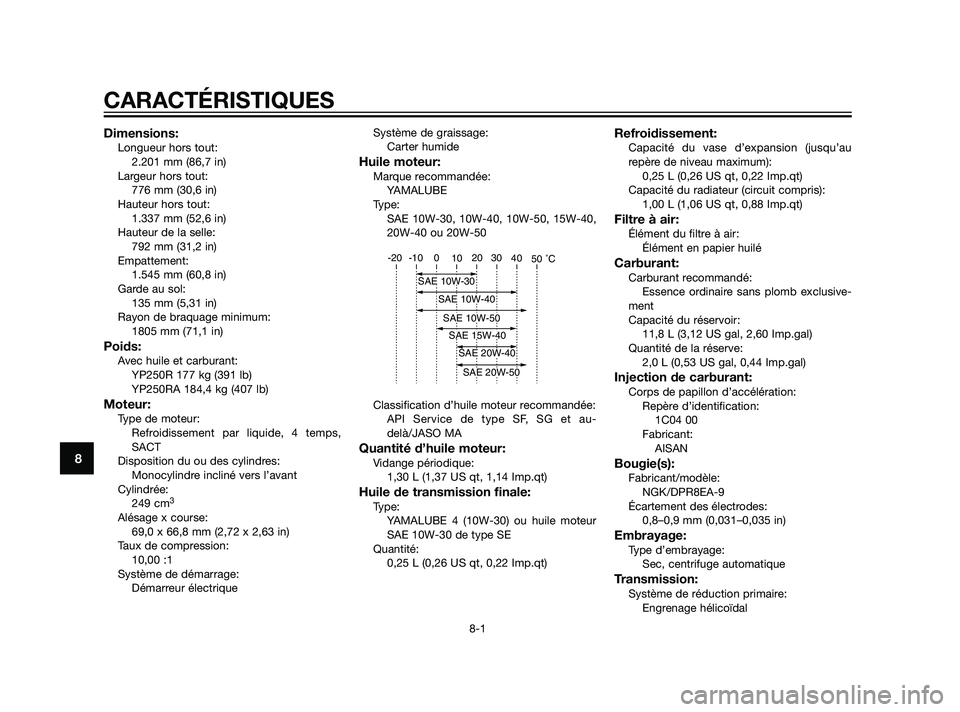

Dimensions:Longueur hors tout:2.201 mm (86,7 in)
Largeur hors tout: 776 mm (30,6 in)
Hauteur hors tout: 1.337 mm (52,6 in)
Hauteur de la selle: 792 mm (31,2 in)
Empattement: 1.545 mm (60,8 in)
Garde au sol: 135 mm (5,31 in)
Rayon de braquage minimum: 1805 mm (71,1 in)
Poids:Avec huile et carburant:YP250R 177 kg (391 lb)
YP250RA 184,4 kg (407 lb)
Moteur:Type de moteur:Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres: Monocylindre incliné vers l’avant
Cylindrée: 249 cm
3
Alésage x course:69,0 x 66,8 mm (2,72 x 2,63 in)
Taux de compression: 10,00 :1
Système de démarrage: Démarreur électrique Système de graissage:
Carter humide
Huile moteur:Marque recommandée:YAMALUBE
Type: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Classification d’huile moteur recommandée: API Service de type SF, SG et au-
delà/JASO MA
Quantité d’huile moteur:Vidange périodique: 1,30 L (1,37 US qt, 1,14 Imp.qt)
Huile de transmission finale:Type:YAMALUBE 4 (10W-30) ou huile moteur
SAE 10W-30 de type SE
Quantité: 0,25 L (0,26 US qt, 0,22 Imp.qt)
Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):0,25 L (0,26 US qt, 0,22 Imp.qt)
Capacité du radiateur (circuit compris): 1,00 L (1,06 US qt, 0,88 Imp.qt)
Filtre à air:Élément du filtre à air:Élément en papier huilé
Carburant:Carburant recommandé:Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir: 11,8 L (3,12 US gal, 2,60 Imp.gal)
Quantité de la réserve: 2,0 L (0,53 US gal, 0,44 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:Repère d’identification:1C04 00
Fabricant: AISAN
Bougie(s):Fabricant/modèle: NGK/DPR8EA-9
Écartement des électrodes: 0,8–0,9 mm (0,031–0,035 in)
Embrayage:Type d’embrayage:Sec, centrifuge automatique
Transmission:Système de réduction primaire:Engrenage hélicoïdal
-20 -10 0 10 20 30
40 50 ˚C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
CARACTÉRISTIQUES
8-1
8
37P-F8199-F1 13/4/10 07:31 Página 82
