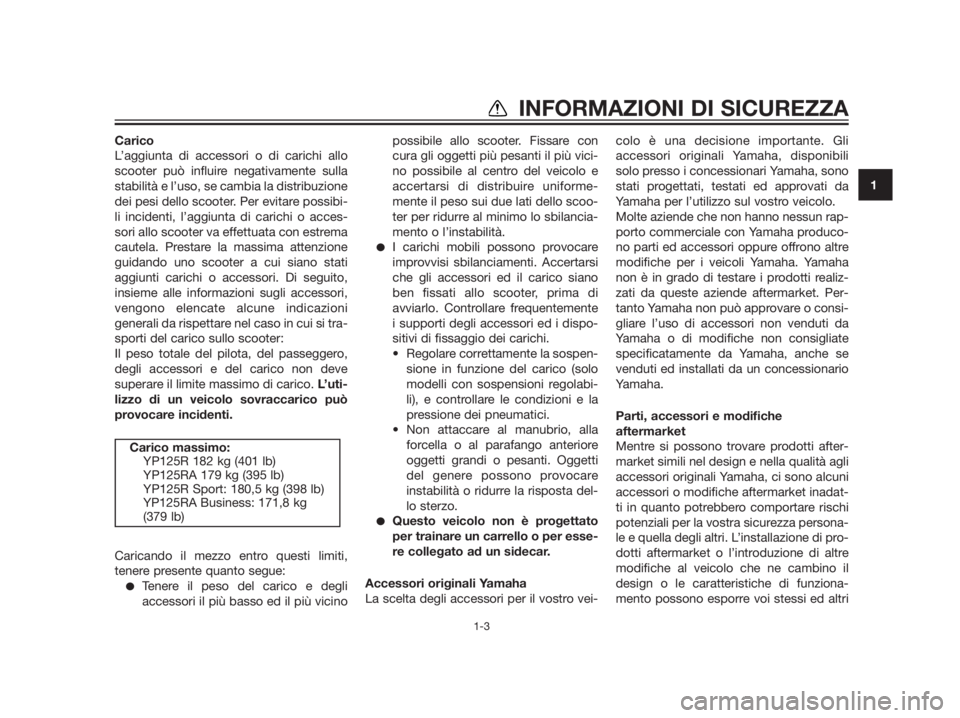

Carico
L’aggiunta di accessori o di carichi allo
scooter può influire negativamente sulla
stabilità e l’uso, se cambia la distribuzione
dei pesi dello scooter. Per evitare possibi-
li incidenti, l’aggiunta di carichi o acces-
sori allo scooter va effettuata con estrema
cautela. Prestare la massima attenzione
guidando uno scooter a cui siano stati
aggiunti carichi o accessori. Di seguito,
insieme alle informazioni sugli accessori,
vengono elencate alcune indicazioni
generali da rispettare nel caso in cui si tra-
sporti del carico sullo scooter:
Il peso totale del pilota, del passeggero,
degli accessori e del carico non deve
superare il limite massimo di carico. L’uti-
lizzo di un veicolo sovraccarico può
provocare incidenti.
Caricando il mezzo entro questi limiti,
tenere presente quanto segue:
Tenere il peso del carico e degli
accessori il più basso ed il più vicinopossibile allo scooter. Fissare con
cura gli oggetti più pesanti il più vici-
no possibile al centro del veicolo e
accertarsi di distribuire uniforme-
mente il peso sui due lati dello scoo-
ter per ridurre al minimo lo sbilancia-
mento o l’instabilità.
I carichi mobili possono provocare
improvvisi sbilanciamenti. Accertarsi
che gli accessori ed il carico siano
ben fissati allo scooter, prima di
avviarlo. Controllare frequentemente
i supporti degli accessori ed i dispo-
sitivi di fissaggio dei carichi.
Regolare correttamente la sospen-
sione in funzione del carico (solo
modelli con sospensioni regolabi-
li), e controllare le condizioni e la
pressione dei pneumatici.
Non attaccare al manubrio, alla
forcella o al parafango anteriore
oggetti grandi o pesanti. Oggetti
del genere possono provocare
instabilità o ridurre la risposta del-
lo sterzo.
Questo veicolo non è progettato
per trainare un carrello o per esse-
re collegato ad un sidecar.
Accessori originali Yamaha
La scelta degli accessori per il vostro vei-colo è una decisione importante. Gli
accessori originali Yamaha, disponibili
solo presso i concessionari Yamaha, sono
stati progettati, testati ed approvati da
Yamaha per l’utilizzo sul vostro veicolo.
Molte aziende che non hanno nessun rap-
porto commerciale con Yamaha produco-
no parti ed accessori oppure offrono altre
modifiche per i veicoli Yamaha. Yamaha
non è in grado di testare i prodotti realiz-
zati da queste aziende aftermarket. Per-
tanto Yamaha non può approvare o consi-
gliare l’uso di accessori non venduti da
Yamaha o di modifiche non consigliate
specificatamente da Yamaha, anche se
venduti ed installati da un concessionario
Yamaha.
Parti, accessori e modifiche
aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadat-
ti in quanto potrebbero comportare rischi
potenziali per la vostra sicurezza persona-
le e quella degli altri. L’installazione di pro-
dotti aftermarket o l’introduzione di altre
modifiche al veicolo che ne cambino il
design o le caratteristiche di funziona-
mento possono esporre voi stessi ed altri
Carico massimo:
YP125R 182 kg (401 lb)
YP125RA 179 kg (395 lb)
YP125R Sport: 180,5 kg (398 lb)
YP125RA Business: 171,8 kg
(379 lb)
1
INFORMAZIONI DI SICUREZZA
1-3

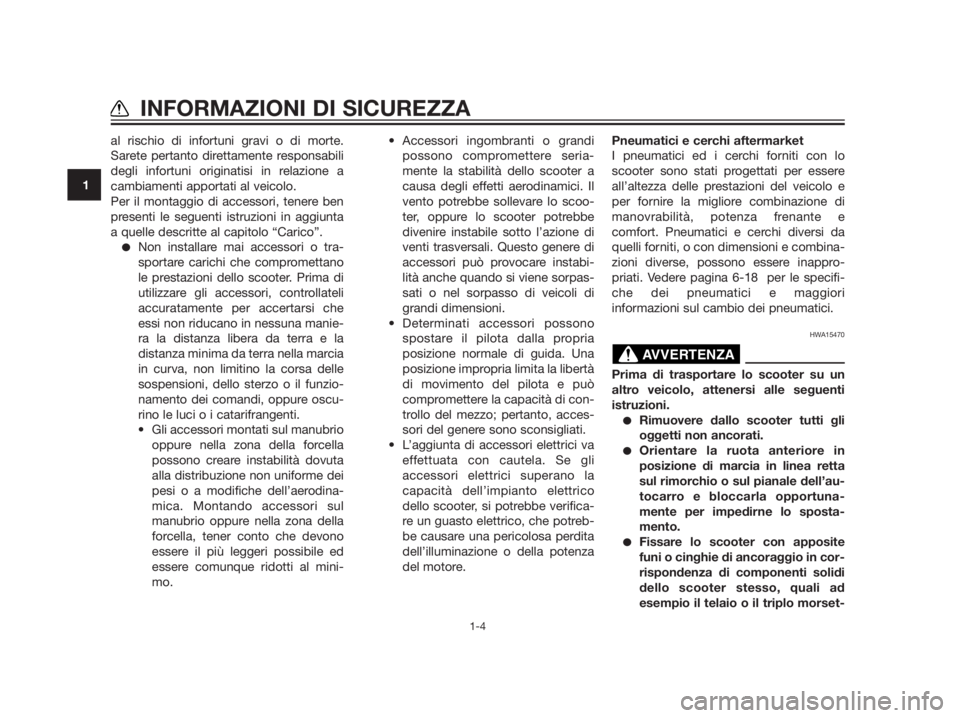

al rischio di infortuni gravi o di morte.
Sarete pertanto direttamente responsabili
degli infortuni originatisi in relazione a
cambiamenti apportati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta
a quelle descritte al capitolo “Carico”.
Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni dello scooter. Prima di
utilizzare gli accessori, controllateli
accuratamente per accertarsi che
essi non riducano in nessuna manie-
ra la distanza libera da terra e la
distanza minima da terra nella marcia
in curva, non limitino la corsa delle
sospensioni, dello sterzo o il funzio-
namento dei comandi, oppure oscu-
rino le luci o i catarifrangenti.
Gli accessori montati sul manubrio
oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodina-
mica. Montando accessori sul
manubrio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed
essere comunque ridotti al mini-
mo. Accessori ingombranti o grandi
possono compromettere seria-
mente la stabilità dello scooter a
causa degli effetti aerodinamici. Il
vento potrebbe sollevare lo scoo-
ter, oppure lo scooter potrebbe
divenire instabile sotto l’azione di
venti trasversali. Questo genere di
accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni.
Determinati accessori possono
spostare il pilota dalla propria
posizione normale di guida. Una
posizione impropria limita la libertà
di movimento del pilota e può
compromettere la capacità di con-
trollo del mezzo; pertanto, acces-
sori del genere sono sconsigliati.
L’aggiunta di accessori elettrici va
effettuata con cautela. Se gli
accessori elettrici superano la
capacità dell’impianto elettrico
dello scooter, si potrebbe verifica-
re un guasto elettrico, che potreb-
be causare una pericolosa perdita
dell’illuminazione o della potenza
del motore.Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con lo
scooter sono stati progettati per essere
all’altezza delle prestazioni del veicolo e
per fornire la migliore combinazione di
manovrabilità, potenza frenante e
comfort. Pneumatici e cerchi diversi da
quelli forniti, o con dimensioni e combina-
zioni diverse, possono essere inappro-
priati. Vedere pagina 6-18 per le specifi-
che dei pneumatici e maggiori
informazioni sul cambio dei pneumatici.
HWA15470
Prima di trasportare lo scooter su un
altro veicolo, attenersi alle seguenti
istruzioni.
Rimuovere dallo scooter tutti gli
oggetti non ancorati.
Orientare la ruota anteriore in
posizione di marcia in linea retta
sul rimorchio o sul pianale dell’au-
tocarro e bloccarla opportuna-
mente per impedirne lo sposta-
mento.
Fissare lo scooter con apposite
funi o cinghie di ancoraggio in cor-
rispondenza di componenti solidi
dello scooter stesso, quali ad
esempio il telaio o il triplo morset-
AVVERTENZA
1
INFORMAZIONI DI SICUREZZA
1-4

to superiore della forcella anterio-
re (e non ad esempio alle manopo-
le del manubrio, agli indicatori di
direzione o ad altri componenti
che potrebbero rompersi). Sceglie-
re attentamente la posizione di fis-
saggio delle cinghie per evitare
che queste ultime sfreghino contro
le parti verniciate durante il tra-
sporto.
La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che lo scooter non sobbalzi
eccessivamente durante il tra-
sporto.
HAU10372
Ulteriori consigli per una guida
sicura
Ricordarsi di segnalare chiaramente
l’intenzione di svoltare.
Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evi-
tare frenate brusche, in quanto lo
scooter potrebbe slittare. Frenare
lentamente quando ci si arresta su
una superficie bagnata.
Rallentare in prossimità di un angolo
o di una curva. Accelerare dolce-
mente all’uscita di una curva.
Porre attenzione nel superare le auto
in sosta. Un guidatore potrebbe non
vedervi ed aprire una portiera intral-
ciando il percorso.
Quando sono bagnati, i passaggi a
livello, le rotaie dei tram, le lamiere
metalliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Rallentare e procede-
re con estrema cautela in prossimità
di questi siti. Mantenere lo scooter
diritto altrimenti potrebbe scivolare
via da sotto chi guida.
Le pastiglie freni potrebbero bagnar-
si nel lavare lo scooter. Dopo aver
lavato lo scooter, controllare il funzio-namento dei freni prima di mettersi in
marcia.
Indossare sempre un casco, dei
guanti, pantaloni (stretti ai polpacci
ed alle caviglie in modo che non svo-
lazzino) ed indossare una giacca dai
colori brillanti.
Non trasportare troppo bagaglio sul-
lo scooter. Quando è sovraccarico, lo
scooter è instabile. Usare un legac-
cio robusto per fissare il bagaglio al
portapacchi (se previsto). Eventuali
carichi non assicurati comprometto-
no la stabilità dello scooter e potreb-
bero distrarre l’attenzione del pilota
dalla strada. (Vedere pagina 1-1).
1
INFORMAZIONI DI SICUREZZA
1-5

HAU10410

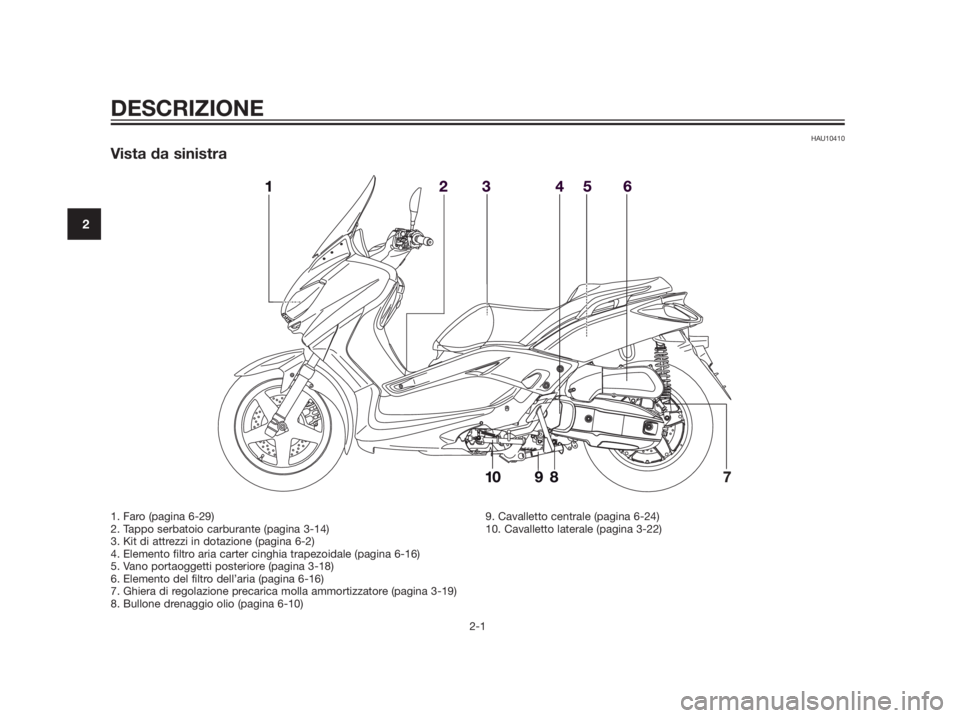

Vista da sinistra
DESCRIZIONE
2-1
2
1. Faro (pagina 6-29)
2. Tappo serbatoio carburante (pagina 3-14)
3. Kit di attrezzi in dotazione (pagina 6-2)
4. Elemento filtro aria carter cinghia trapezoidale (pagina 6-16)
5. Vano portaoggetti posteriore (pagina 3-18)
6. Elemento del filtro dell’aria (pagina 6-16)
7. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-19)
8. Bullone drenaggio olio (pagina 6-10)9. Cavalletto centrale (pagina 6-24)
10. Cavalletto laterale (pagina 3-22)

YP125RA Business Edition / YP125R Sports
DESCRIZIONE
2-2
2
1. Faro (pagina 6-29)
2. Tappo serbatoio carburante (pagina 3-14)
3. Kit di attrezzi in dotazione (pagina 6-2)
4. Elemento filtro aria carter cinghia trapezoidale (pagina 6-16)
5. Vano portaoggetti posteriore (pagina 3-18)
6. Elemento del filtro dell’aria (pagina 6-16)
7. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-19)
8. Bullone drenaggio olio (pagina 6-10)9. Cavalletto centrale (pagina 6-24)
10. Cavalletto laterale (pagina 3-22)

HAU10420
Vista da destra
DESCRIZIONE
2-3
2
1. Maniglia (pagina 5-2)
2. Sella (pagina 3-17)
3. Tappo serbatoio liquido refrigerante (pagina 6-14)
4. Batteria (pagina 6-26)
5. Fusibili (pagina 6-28)
6. Pastiglie freno anteriore (pagina 6-21)
7. Oblò d’ispezione del livello del liquido refrigerante (pagina 6-14)
8. Tappo bocchettone riempimento olio motore (pagina 6-10)9. Pastiglie freno posteriore (pagina 6-21)
10. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-19)

YP125RA Business Edition / YP125R Sports
DESCRIZIONE
2-4
2
1. Maniglia (pagina 5-2)
2. Sella (pagina 3-17)
3. Tappo serbatoio liquido refrigerante (pagina 6-14)
4. Batteria (pagina 6-26)
5. Fusibili (pagina 6-28)
6. Pastiglie freno anteriore (pagina 6-21)
7. Oblò d’ispezione del livello del liquido refrigerante (pagina 6-14)
8. Tappo bocchettone riempimento olio motore (pagina 6-10)9. Pastiglie freno posteriore (pagina 6-21)
10. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-19)

HAU10430
Comandi e strumentazione

DESCRIZIONE
2-5
2
1. Leva freno posteriore (pagina 3-13)
2. Interruttori sul lato sinistro del manubrio (pagina 3-11)
3. Tachimetro (pagina 3-5)
4. Display multifunzione (pagina 3-6)
5. Contagiri (pagina 3-6)
6. Interruttori sul lato destro del manubrio (pagina 3-11)
7. Leva freno anteriore (pagina 3-12)
8. Manopola acceleratore (pagina 6-17)9. Blocchetto accensione/bloccasterzo (pagina 3-2)
10. Scomparto portaoggetti anteriore (pagina 3-18)

HAU10976
Sistema immobilizzatore
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
Questo veicolo è equipaggiato con un
sistema immobilizzatore che impedisce ai
ladri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)
due chiavi standard (con calotta
nera) su cui si possono riscrivere i
codici nuovi
un transponder (installato nella chia-
ve di ricodifica)
la centralina dell’immobilizzatore
un’ECU
una spia immobilizer (Vedere pagina
3-4). La chiave con la calotta rossa viene uti-
lizzata per registrare i codici in ciascuna
chiave standard. Poiché la ricodifica è
un’operazione difficile, portare il veicolo
con tutte e tre le chiavi da un conces-
sionario Yamaha per farla eseguire. Non
usare la chiave con la calotta rossa per
guidare. Essa va usata soltanto per scri-
vere i codici nelle chiavi standard. Per la
guida, usare sempre una chiave stan-
dard.
HCA11821
NON PERDERE LA CHIAVE DI
RICODIFICA! IN CASO DI SMAR-
RIMENTO, CONTATTARE IMME-
DIATAMENTE IL CONCESSIONA-
RIO DI FIDUCIA! Se si smarrisce
la chiave di ricodifica, è impossi-
bile registrare dei codici nuovi
nelle chiavi standard. Si può con-
tinuare ad utilizzare le chiavi
standard per accendere il veico-
lo, ma se occorre impostare nuo-
vi codici (ossia, se si fa una chia-
ve standard nuova o se si
perdono tutte le chiavi), si deve
sostituire in blocco il sistema
immobilizzatore. Pertanto consi-
gliamo vivamente di utilizzareuna delle due chiavi standard e di
conservare la chiave di ricodifica
in un posto sicuro.
Non immergere in acqua nessuna
delle chiavi.
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma
non soltanto, i prodotti come gli
altoparlanti, ecc.).
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
Non appoggiare oggetti pesanti su
una delle chiavi.
Non molare o modificare la forma
di nessuna delle chiavi.
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
Mantenere sia le chiavi standard
sia le chiavi di altri sistemi
immobilizzatori lontane dalla
chiave di ricodifica di questo
veicolo.
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3

Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
segnali.
HAU10472
Blocchetto accensione/
bloccasterzo
Il blocchetto accensione/bloccasterzo
comanda i sistemi d’accensione e di illu-
minazione e viene utilizzato per bloccare
lo sterzo. Appresso sono descritte le varie
posizioni.
NOTA
Ricordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veico-
lo. Per ridurre al minimo il rischio di per-
dere la chiave di ricodifica (calotta rossa),
conservarla in un posto sicuro ed usarla
soltanto per riscrivere i codici.
HAU34121
ON (aperto)
Tutti i circuiti elettrici vengono alimentati;
la luce pannello strumenti, la luce fanalino
posteriore, la luce targa e le luci ausiliarie
si accendono ed è possibile avviare il
motore. La chiave di accensione non può
essere sfilata.
NOTA
I fari si accendono automaticamente
all’avvio del motore e restano accesi fino
a quando la chiave non viene girata su
“OFF”, o fino a quando il cavalletto latera-
le viene abbassato.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di
perdere il controllo del mezzo o di cau-
sare incidenti.
HAU10683
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti
elettrici sono inattivi. È possibile sfilare la
chiave.
AVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
