YAMAHA XMAX 125 2014 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
GAU1771A
Allgemeine Wartungs- und SchmiertabelleNR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Luftfiltereinsatz•Ersetzen.√√
2Prüfschlauch des
Luftfilters• Reinigen.√√√√√
3Luftfiltereinsatz des
Keilriemengehäu-
ses• Reinigen.√√√√√
4*Vorderradbremse• Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*Hinterradbremse• Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
6*Bremsschläuche• Auf Risse oder Beschädigung
kontrollieren.
• Klemmen und richtigen Verlauf
überprüfen.√√√√√
• Ersetzen. Alle 4 Jahre
7*Bremsflüssigkeit• Ersetzen. Alle 2 Jahre
8*Räder• Rundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
U2DMG1G0.book Page 4 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
9*Reifen• Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.√√√√√
10*Radlager• Das Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
11*Lenkungslager• Das Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
• Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
12*Fahrgestellhalte-
rungen• Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
13Handbremshebe-
lumlenkwelle (Vor-
derradbremse)• Mit Silikonfett schmieren.√√√√√
14Handbremshebe-
lumlenkwelle (Hin-
terradbremse)• Mit Silikonfett schmieren.√√√√√
15Seitenständer,
Hauptständer• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.√√√√√
16*Seitenständerschal-
ter• Funktion prüfen.√√√√√√
17*Te l e s k o pgabel• Funktion prüfen und auf Öllecks
kontrollieren.√√√√
18*Federbeine• Funktion prüfen und die Stoß-
dämpfer auf Öllecks kontrollieren.
√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U2DMG1G0.book Page 5 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
19 Motoröl• Wechseln. (Siehe Seiten 3-7 und
6-12.)√Wenn die Ölwechsel-Intervallanzeige blinkt (5000 km (3000 mi)
nach den ersten 1000 km [600 mi] und danach alle 6000 km
(3500 mi))
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prüfen.Alle 3000 km (1800 mi)√
20 Ölfiltereinsatz•Ersetzen.√√√
21*Kühlsystem• Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen.√√√√√
• Kühlflüssigkeit wechseln. Alle 3 Jahre
22 Achsgetriebeöl• Fahrzeug auf Öllecks kontrollie-
ren.√√ √
• Wechseln.√√√
23*Keilriemen• Ersetzen. Wenn die Keilriemenwechsel-Anzeige blinkt [alle 18000 km (10500 mi)]
24*Vorderrad- und Hin-
terrad-Bremslicht-
schalter• Funktion prüfen.√√√√√√
25Sich bewegende
Teile und Seilzüge• Schmieren.√√√√√
26*Gasdrehgriff• Funktion prüfen.
• Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
• Seilzug- und Griffgehäuse
schmieren.√√√√√
27*Lichter, Signale und
Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETER
STA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U2DMG1G0.book Page 6 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
GAU38263
HINWEISMotor-Luftfilter und Riementriebgehäuse-Luftfilter
• Der Motor-Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden
darf, um Beschädigungen zu vermeiden.
• Das Motor-Luftfilterelement muss häufiger erneuert und die Luftfiltereinsätze des Riementriebgehäuses müssen häufiger gewar-
tet werden, wenn in sehr feuchter oder staubiger Umgebung gefahren wird.
Wartung der hydraulische Bremsanlage
• Nach dem Zerlegen der Hauptbremszylinder und Bremssättel immer die Bremsflüssigkeit wechseln. Regelmäßig die Bremsflüs-
sigkeitsstände prüfen und ggf. die Vorratsbehälter auffüllen.
• Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U2DMG1G0.book Page 7 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU18772
Abdeckungen abnehmen und
montierenDie hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAUM3340
Abdeckung A
Abdeckung abnehmen1. Das vordere Ablagefach A öffnen.
(Siehe Seite 3-19.)
2. Die Abdeckung losschrauben und
dann abziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung B
Abdeckung abnehmen1. Das vordere Ablagefach B öffnen.
(Siehe Seite 3-19.)
2. Die Abdeckung losschrauben und
dann abziehen.
1. Abdeckung A
2. Abdeckung BZAUM10221
2
1. Abdeckung CZAUM1021
1
1. Abdeckung A
2. SchraubeZAUM1046
12
U2DMG1G0.book Page 8 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung C
Abdeckung abnehmen1. Den Schnellverschluss entfernen und
dann das untere Verkleidungsteil wie
dargestellt abziehen.HINWEISZur Demontage des Schnellverschlusses
die Mitte des Schnellverschlusses mit ei-
nem Schraubendreher eindrücken und
dann den Schnellverschluss herausziehen.
2. Das Verkleidungsteil losschrauben
und dann abziehen.
3. Die Batteriehalterung losschrauben
und dann abziehen.4. Die Batteriehalterung und die Abde-
ckungs-Baugruppe wie gezeigt abzie-
hen.
Abdeckung montieren
1. Die Batteriehalterung und die Abde-
ckungs-Baugruppe in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
2. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
3. Die Abdeckung in die ursprüngliche
Lage bringen und dann den Schnell-
verschluss anbringen.
1. Abdeckung B
2. SchraubeZAUM104712
1. Verkleidungsteil
2. Schnellverschluss (nach Ausbau)
1. Schraube
2. VerkleidungsteilZAUM104212ZAUM10432
1
1
1. Abdeckung C
2. Halterung
3. SchraubeZAUM1045
1
32
3
U2DMG1G0.book Page 9 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
HINWEISZur Montage des Schnellverschlusses den
Stift in der Mitte herausdrücken, sodass er
am Kopf des Schnellverschlusses hervor-
steht, den Schnellverschluss in das untere
Verkleidungsteil einsetzen und anschlie-
ßend den hervorstehenden Stift wieder hin-
eindrücken, bis er mit dem Kopf des
Schnellverschlusses fluchtet.
GAUM3360
Zündkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Das Fahrzeug auf den Hauptständer
stellen
2. Die Sitzbank öffnen. (Siehe Seite
3-19.)
3. Das hintere Ablagefach abschrauben.4. Den Zündkerzenstecker abziehen.
5. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.
1. Ablagefach
2. Schraube
3. Gummikappe
1. ZündkerzensteckerZAUM1040
23
1
ZAUM1117
1
U2DMG1G0.book Page 10 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.HINWEISWeist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
Zündkerze montieren
1. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper
vom Gewinde abwischen.2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4…1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.3. Den Zündkerzenstecker aufsetzen.
4. Das hintere Ablagefach in die ur-
sprüngliche Lage bringen und dann
festschrauben.
5. Die Sitzbank schließen.
1. ZündkerzenschlüsselZAUM1118
1
Empfohlene Zündkerze:
NGK/CPR9EA-91. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
1
Anzugsmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)
U2DMG1G0.book Page 11 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
GAUM3331
MotorölDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss das Öl in
den gemäß der Wartungs- und Schmierta-
belle empfohlenen Abständen gewechselt
werden und wenn die Wartungskontroll-
leuchte aufleuchtet.
Ölstand prüfen
1. Den Roller auf den Hauptständer stel-
len. Selbst geringfügige Neigung zur
Seite kann bereits zu einem falschen
Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen,
den Messstab abwischen, in die Ein-
füllöffnung zurückstecken (ohne ihn
hineinzuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.

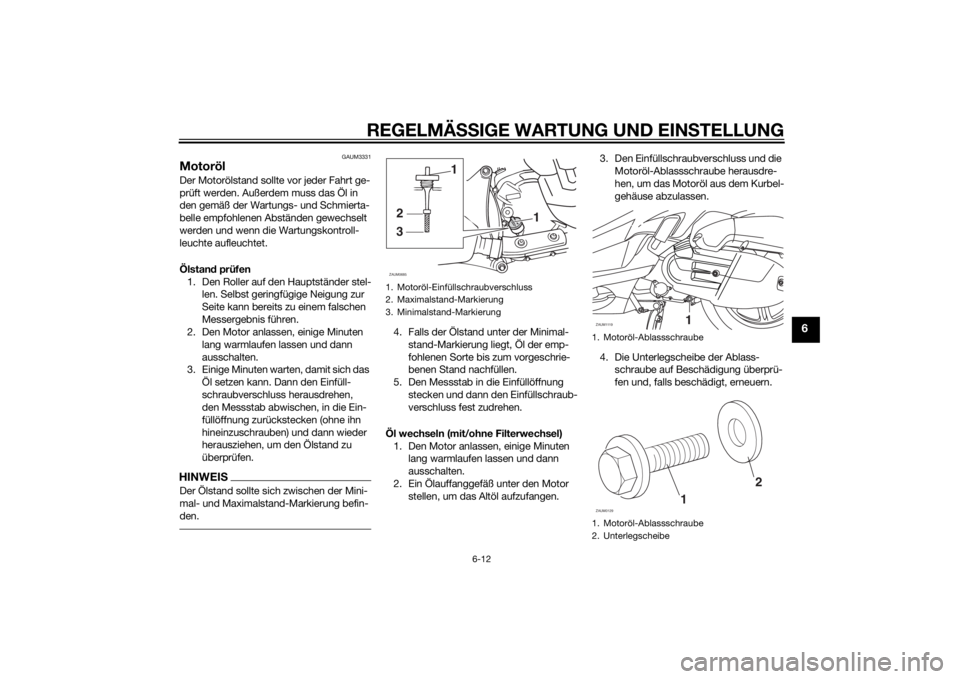

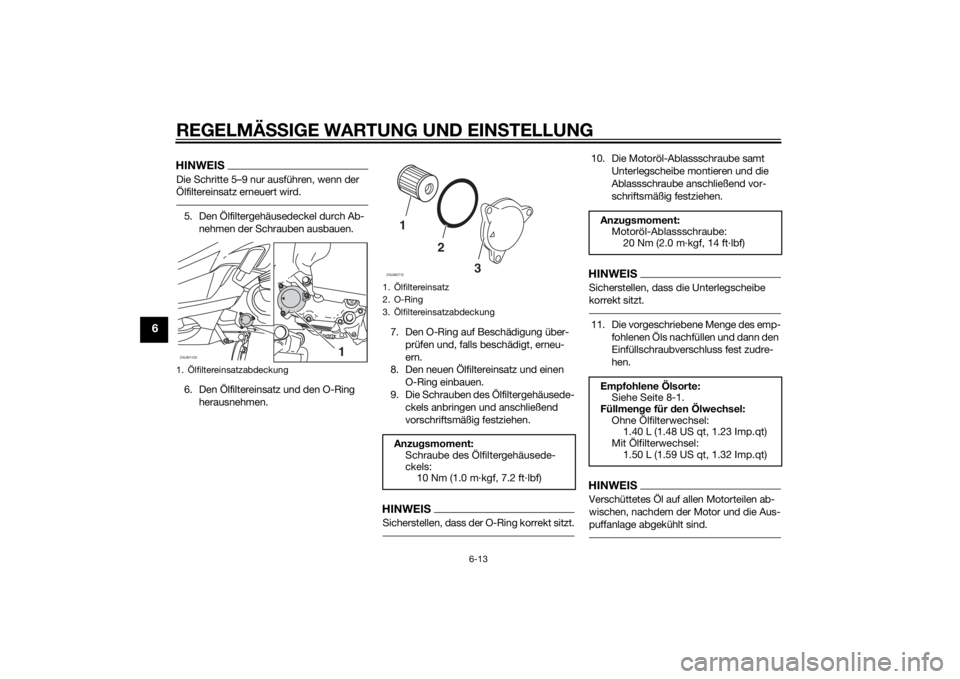

Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.3. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube herausdre-
hen, um das Motoröl aus dem Kurbel-
gehäuse abzulassen.
4. Die Unterlegscheibe der Ablass-
schraube auf Beschädigung überprü-
fen und, falls beschädigt, erneuern.1. Motoröl-Einfüllschraubverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
32
1
ZAUM0685
1. Motoröl-Ablassschraube
1. Motoröl-Ablassschraube
2. UnterlegscheibeZAUM1119
11
2
ZAUM0129
U2DMG1G0.book Page 12 Friday, October 25, 2013 1:38 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6
HINWEISDie Schritte 5–9 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.5. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.
6. Den Ölfiltereinsatz und den O-Ring
herausnehmen.7. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.
8. Den neuen Ölfiltereinsatz und einen
O-Ring einbauen.
9. Die Schrauben des Ölfiltergehäusede-
ckels anbringen und anschließend
vorschriftsmäßig festziehen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.
10. Die Motoröl-Ablassschraube samt
Unterlegscheibe montieren und die
Ablassschraube anschließend vor-
schriftsmäßig festziehen.HINWEISSicherstellen, dass die Unterlegscheibe
korrekt sitzt.11. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.
1. ÖlfiltereinsatzabdeckungZAUM1120
1
1. Ölfiltereinsatz
2. O-Ring
3. ÖlfiltereinsatzabdeckungAnzugsmoment:
Schraube des Ölfiltergehäusede-
ckels:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1
2
3
ZAUM0712
Anzugsmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge für den Ölwechsel:
Ohne Ölfilterwechsel:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Mit Ölfilterwechsel:
1.50 L (1.59 US qt, 1.32 Imp.qt)
U2DMG1G0.book Page 13 Friday, October 25, 2013 1:38 PM
