YAMAHA XMAX 125 2016 Betriebsanleitungen (in German)

Technische Daten
8-2
8
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Kupplung:
Kupplungsbauart:
Fliehkraft-Automatik-Trockenkupplung
Kraftübertragung:
Primäruntersetzungsverhältnis:
(1.000)
Achsantrieb:
Zahnrad
Sekundäruntersetzungsverhältnis:
41/14 × 44/13 (9.912)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:
Rahmenbauart:
Unterzugrahmen
Lenkkopfwinkel:
28.00 Grad
Nachlauf:
100 mm (3.9 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/70-15 M/C 56P(METZELER)-
56S(MICHELIN)
Hersteller/Typ:
METZELER / FEELFREE
Hersteller/Typ:
MICHELIN / CITYGRIP
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
140/70-14 M/C 68P(METZELER)-
68S(MICHELIN)
Hersteller/Typ:
METZELER / FEELFREE
Hersteller/Typ:
MICHELIN / CITYGRIP
Zuladung:
Max. Gesamtzuladung:
181 kg (399 lb) (YP125RA)
185 kg (408 lb) (YP125R)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
190 kPa (1.90 kgf/cm², 28 psi)
Hinten:
220 kPa (2.20 kgf/cm², 32 psi)
Zuladungsbedingung:
90–181 kg (198–399 lb) (YP125RA)
90–185 kg (198–408 lb) (YP125R)
Zuladungsbedingung:
90 kg - Max. Gesamtzuladung
Vorn:
210 kPa (2.10 kgf/cm², 30 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
15 x MT3.5
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
14 x MT3.75
Vorderradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
110 mm (4.3 in)
Hinterrad-Federung:
Bauart:
selbsttragende Schwinge
U2DMG2G0.book Page 2 Tuesday, June 30, 2015 3:00 PM

Technische Daten
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
84 mm (3.3 in)
Elektrische Anlage:
Bordnetzspannung:
12 V
Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit
Permanentmagnet
Batterie:
Typ:
GT9B-4
Spannung, Kapazität:
12 V, 8.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt × Anzahl:
Scheinwerfer:
12 V, 55.0 W × 2
Bremslicht/Rücklicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2 (YP125R,
YP125RA_AUT/BEL/CHE/CZE/DEU/ESP/
FRA/GLP/ITA/MTQ/PRT/SVK)
Standlicht vorn:
LED
(YP125RA_AUT/BEL/CHE/CZE/DEU/ESP/
FRA/GLP/ITA/MTQ/PRT/SVK)
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LEDABS-Warnleuchte:
LED (YP125RA)
Sicherung:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftermotor-Sicherung:
7.5 A
Blinklicht- und Warnblinklichtsicherung:
10.0 A
ECU-Sicherung:
10.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 A (YP125RA)
Sicherung des ABS-Motors:
30.0 A (YP125RA)
ABS-Magnetventilsicherung:
20.0 A (YP125RA)
Zusatzsicherung:
10.0 A
U2DMG2G0.book Page 3 Tuesday, June 30, 2015 3:00 PM

Verbraucherinformation
9-1
9
GAU40793

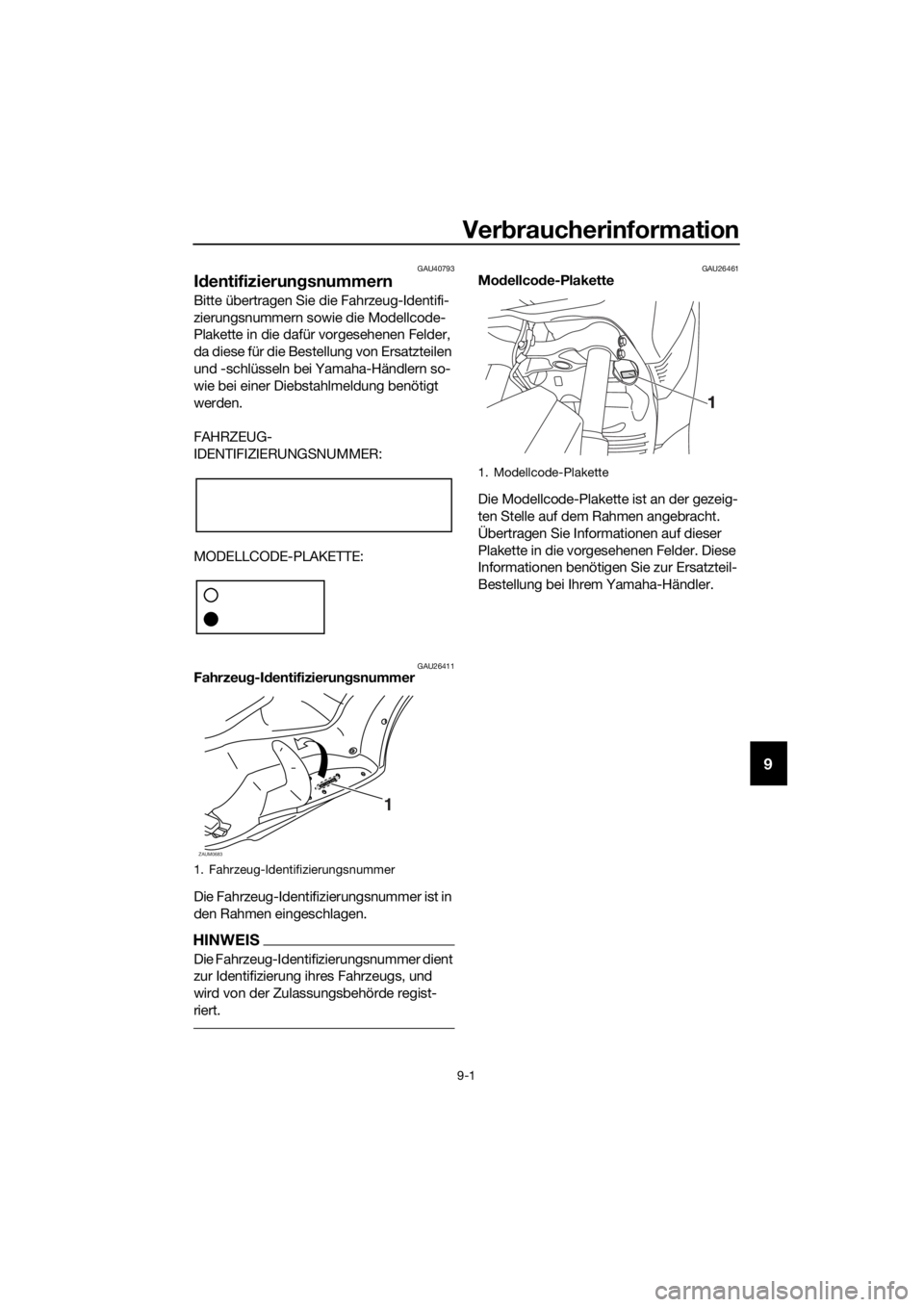

Identifizierungsnummern
Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26411Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde regist-
riert.
GAU26461Modellcode-Plakette
Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
ZAUM0683
1
1. Modellcode-Plakette
U2DMG2G0.book Page 1 Tuesday, June 30, 2015 3:00 PM

10-1
10
Index
A
Abblendschalter .................................... 3-14
Abdeckungen, abnehmen und
montieren.............................................. 6-7
Ablagefächer ......................................... 3-21
ABS (für ABS-Modelle) ......................... 3-16
Abstellen ................................................. 7-4
ABS-Warnleuchte
(für Modelle mit ABS)............................ 3-4
Achsgetriebeöl ...................................... 6-13
Anfahren ................................................. 5-3
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-5
B
Batterie ................................................. 6-27
Beschleunigen und Verlangsamen ......... 5-3
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe hinten, auswechseln ....... 6-32
Blinkerschalter ...................................... 3-14
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-23
Bremsen.................................................. 5-4
Bremsflüssigkeitsstand, prüfen ............ 6-22
Bremsflüssigkeit, wechseln .................. 6-23
Bremshebel, schmieren ........................ 6-24
E
Einfahrvorschriften .................................. 5-5
F
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen ........................... 3-22
Fehlersuchdiagramme .......................... 6-35
Fehlersuche .......................................... 6-34
Fernlicht-Kontrollleuchte ........................ 3-4
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter ............ 6-15
G
Gasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-24
H
Handbremshebel, Hinterradbremse ..... 3-16
Handbremshebel, Vorderradbremse .... 3-15
Haupt- und Seitenständer, prüfen
und schmieren .................................... 6-25
Hupenschalter....................................... 3-14
I
Identifizierungsnummern ........................ 9-1
Info-Schalter ......................................... 3-15
K
Katalysatoren ........................................ 3-19Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-33
Kontrollleuchten und Warnleuchten ....... 3-4
Kraftstoff............................................... 3-18
Kraftstoff, Tipps zum Sparen ................. 5-5
Kühlflüssigkeit ...................................... 6-14
L
Lage der Teile ......................................... 2-1
Lenkerarmaturen .................................. 3-14
Lenkung, prüfen ................................... 6-26
Lichthupenschalter ............................... 3-14
M
Modellcode-Plakette .............................. 9-1
Motoröl ................................................. 6-10
Motor starten .......................................... 5-2
Motorstörungs-Warnleuchte .................. 3-4
Multifunktionsmesser-Einheit ................. 3-6
P
Parken .................................................... 5-6
Pflege ..................................................... 7-1
R
Räder .................................................... 6-20
Radlager, prüfen ................................... 6-26
Reifen ................................................... 6-18
Reserve-Warnleuchte ............................. 3-4
Rücklicht/Bremslicht ............................ 6-31
S
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ....................... 6-21
Scheinwerferlampe, auswechseln ........ 6-30
Seitenständer ....................................... 3-23
Sicherheitsinformationen........................ 1-1
Sicherungen, wechseln ........................ 6-28
Sitzbank................................................ 3-20
Spiel des Gasdrehgriffs, prüfen............ 6-17
Spiel des Vorder- und
Hinterradbremshebels, überprüfen .... 6-20
Standlichter .......................................... 6-31
Starterschalter ...................................... 3-14
System der Wegfahrsperre .................... 3-1
T
Tankverschluss..................................... 3-17
Technische Daten................................... 8-1
Teleskopgabel, prüfen .......................... 6-25
Tipps zur Fahrsicherheit ......................... 1-6
V
Ventilspiel ............................................. 6-17
Vorderer Blinker.................................... 6-32
Vorsicht bei Mattfarben .......................... 7-1
U2DMG2G0.book Page 1 Tuesday, June 30, 2015 3:00 PM

Index
10-2
10
W
Warnblinkschalter................................. 3-14
Wartung, Abgas-Kontrollsystem ............ 6-3
Wartung und Schmierung,
regelmäßig ........................................... 6-4
Z
Zündkerze, prüfen .................................. 6-9
Zünd-/Lenkschloss ................................ 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System .............. 3-24
U2DMG2G0.book Page 2 Tuesday, June 30, 2015 3:00 PM
