Especificações
8-2
8
Vela(s) de ignição:
Fabricante/modelo:
NGK/CPR9EA-9
Distância do eléctrodo da vela de ignição:
0.8–0.9 mm (0.031–0.035 in)
Embraiagem:
Tipo de embraiagem:
A seco, centrífuga automática
Transmissão:
Relação primária de redução:
(1.000)
Transmissão final:
Engrenagem
Relação secundária de redução:
41/14 × 44/13 (9.912)
Tipo de transmissão:
Automática com correia em V
Operação:
Tipo automática centrífuga
Quadro:
Tipo de quadro:
Quadro "underbone"
Ângulo de avanço:
28.00 graus
Cauda:
100 mm (3.9 in)
Pneu dianteiro:
Tipo:
Sem câmara de ar
Dimensão:
120/70-15 M/C 56P(METZELER)-
56S(MICHELIN)
Fabricante/modelo:
METZELER / FEELFREE
Fabricante/modelo:
MICHELIN / CITYGRIP
Pneu traseiro:
Tipo:
Sem câmara de ar
Dimensão:
140/70-14 M/C 68P(METZELER)-
68S(MICHELIN)
Fabricante/modelo:
METZELER / FEELFREE
Fabricante/modelo:
MICHELIN / CITYGRIP
Carga:
Carga máxima:
181 kg (399 lb) (YP125RA)
185 kg (408 lb) (YP125R)(Peso total com condutor, passageiro,
carga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):
Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
190 kPa (1.90 kgf/cm², 28 psi)
Traseiro:
220 kPa (2.20 kgf/cm², 32 psi)
Condição de carga:
90–181 kg (198–399 lb) (YP125RA)
90–185 kg (198–408 lb) (YP125R)
Condição de carga:
90 kg - Carga máxima
Dianteiro:
210 kPa (2.10 kgf/cm², 30 psi)
Traseiro:
250 kPa (2.50 kgf/cm², 36 psi)
Roda dianteira:
Tipo de roda:
Roda de liga
Dimensão do aro:
15 x MT3.5
Roda traseira:
Tipo de roda:
Roda de liga
Dimensão do aro:
14 x MT3.75
Travão dianteiro:
Tipo:
Travão de disco
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4
Travão traseiro:
Tipo:
Travão de disco
Operação:
Accionamento com a mão esquerda
Líquido recomendado:
DOT 4
Suspensão dianteira:
Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
110 mm (4.3 in)
U2DMP2P0.book Page 2 Wednesday, July 1, 2015 9:03 AM
Page 92 of 98

Especificações
8-3
8
Suspensão traseira:
Tipo:
Oscilação da unidade
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
84 mm (3.3 in)
Sistema eléctrico:
Tensão do sistema:
12 V
Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento:
Magneto de C.A.
Bateria:
Modelo:
GT9B-4
Voltagem, capacidade:
12 V, 8.0 Ah
Farol dianteiro:
Tipo de lâmpada:
Lâmpada de halogénio
Voltagem, consumo em watts ×
quantidade das lâmpadas:
Farol dianteiro:
12 V, 55.0 W × 2
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 2 (YP125R, YP125RA)
Mínimos:
LED (YP125RA)
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência do nível de combustível:
LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS:
LED (YP125RA)
Fusível:
Fusível principal:
30.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
10.0 A
Fusível do motor da ventoinha do radiador:
7.5 A
Fusível do sinal de mudança de direcção e de
perigo:
10.0 A
Fusível da ECU:
10.0 A
Fusível da unidade de controlo ABS:
10.0 A (YP125RA)
Fusível motor ABS:
30.0 A (YP125RA)
Fusível de solenóide ABS:
20.0 A (YP125RA)
Fusível de reserva:
10.0 A
U2DMP2P0.book Page 3 Wednesday, July 1, 2015 9:03 AM
Page 93 of 98

Informações para o consumidor
9-1
9
PAU40793
Números de identificação
Registe o número de identificação do veí-
culo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
dar peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26411Número de identificação do veículo
O número de identificação do veículo está
gravado no chassis.
NOTA
O número de identificação do veículo é uti-
lizado para identificar o seu veículo e pode
ser utilizado para registá-lo na direção-ge-
ral de viação da sua área.
PAU26461Etiqueta do modelo
A etiqueta do modelo está afixada no local
ilustrado. Registe a informação constante
nesta etiqueta no espaço providenciado
para esse efeito neste manual. Esta infor-
mação será necessária para encomendar
peças sobresselentes a um concessionário
Yamaha.
1. Número de identificação do veículo
ZAUM0683
1
1. Etiqueta do modelo
U2DMP2P0.book Page 1 Wednesday, July 1, 2015 9:03 AM
Page 94 of 98

10-1
10
Índice remissivo
A
ABS (para modelos com sistema
ABS).................................................... 3-16
Aceleração e desaceleração................... 5-3
Alavanca do travão, dianteiro ............... 3-15
Alavanca do travão, traseiro ................. 3-16
Alavancas dos travões, lubrificação ..... 6-25
Amortecedores, ajuste.......................... 3-23
Armazenagem ......................................... 7-4
Arranque ................................................. 5-3
Assento ................................................. 3-20
B
Bateria................................................... 6-28
C
Cabos, verificação e lubrificação.......... 6-24
Colocar o motor em funcionamento ....... 5-2
Combustível .......................................... 3-18
Compartimentos de armazenagem ...... 3-21
Consumo de combustível, sugestões
para a redução ..................................... 5-5
Contador multifuncional ......................... 3-6
Conversores catalíticos ........................ 3-20
Cor mate, cuidado .................................. 7-1
Cuidados ................................................ 7-1
D
Descanso central e descanso lateral,
verificação e lubrificação .................... 6-26
Descanso lateral ................................... 3-24
Deteção e resolução de problemas ...... 6-35
Direcção, verificação ............................ 6-27
E
Elemento do filtro de ar e elemento do
filtro de ar da caixa da correia em V... 6-16
Especificações........................................ 8-1
Estacionamento ...................................... 5-6
Etiqueta do modelo ................................ 9-1
F
Folga da alavanca dos travões
dianteiro e traseiro, verificação .......... 6-21
Folga das válvulas ................................ 6-18
Folga do punho do acelerador,
verificação .......................................... 6-18
Forquilha dianteira, verificação ............. 6-27
Fusíveis, substituição ........................... 6-30
I
Indicadores luminosos de mudança
de direção............................................. 3-4
Indicadores luminosos e luzes de
advertência ........................................... 3-4
Indicador luminoso de máximos............. 3-4Indicador luminoso do sistema
imobilizador.......................................... 3-5
Informações relativas à segurança ........ 1-1
Interruptor da buzina ............................ 3-14
Interruptor de arranque ........................ 3-14
Interruptor de farol alto/baixo............... 3-14
Interruptor de informações ................... 3-15
Interruptor de perigo ............................ 3-14
Interruptor de ultrapassagem ............... 3-14
Interruptor do sinal de mudança de
direção ............................................... 3-14
Interruptores do guiador ...................... 3-14
Interruptor principal/bloqueio da
direção ................................................. 3-2
J
Jogo de ferramentas .............................. 6-2
L
Lâmpada da luz da chapa de
matrícula, substituição ....................... 6-35
Lâmpada do farol dianteiro,
substituição........................................ 6-32
Lâmpada do sinal de mudança de
direcção (traseiro), substituição ......... 6-34
Líquido dos travões, mudança............. 6-24
Localizações das peças ......................... 2-1
Lubrificação e manutenção, periódica ... 6-4
Luz de advertência de problema no
motor.................................................... 3-4
Luz de advertência do ABS
(para modelos com ABS) ..................... 3-4
Luz de advertência do nível de
combustível .......................................... 3-4
Luz do travão/farolim traseiro .............. 6-33
M
Manutenção, sistema de controlo das
emissões .............................................. 6-3
Mínimos ................................................ 6-32
N
Nível de líquido dos travões,
verificação .......................................... 6-23
Número de identificação do veículo....... 9-1
Números de identificação ...................... 9-1
O
Óleo da transmissão final ..................... 6-14
Óleo do motor ...................................... 6-11
P
Painéis, remoção e instalação ............... 6-8
Pastilhas dos travões da frente e de
trás, verificação .................................. 6-22
Pneus ................................................... 6-19
U2DMP2P0.book Page 1 Wednesday, July 1, 2015 9:03 AM
Page 95 of 98

Índice remissivo
10-2
10
Punho e cabo do acelerador,
verificação e lubrificação ................... 6-25
R
Recomendações para uma condução
segura .................................................. 1-5
Refrigerante .......................................... 6-15
Rodagem de amaciamento do motor .... 5-5
Rodas ................................................... 6-21
Rolamentos de roda, verificação ......... 6-28
S
Sinal de mudança de direcção
dianteiro ............................................. 6-33
Sistema de corte do circuito de
ignição ............................................... 3-24
Sistema imobilizador .............................. 3-1
T
Tabelas de detecção e resolução de
problemas .......................................... 6-36
Tampa do depósito de combustível .... 3-17
Travagem ............................................... 5-4
V
Vela de ignição, verificação ................. 6-10
U2DMP2P0.book Page 2 Wednesday, July 1, 2015 9:03 AM
Page 96 of 98

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM
Page 97 of 98

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM
Page 98 of 98

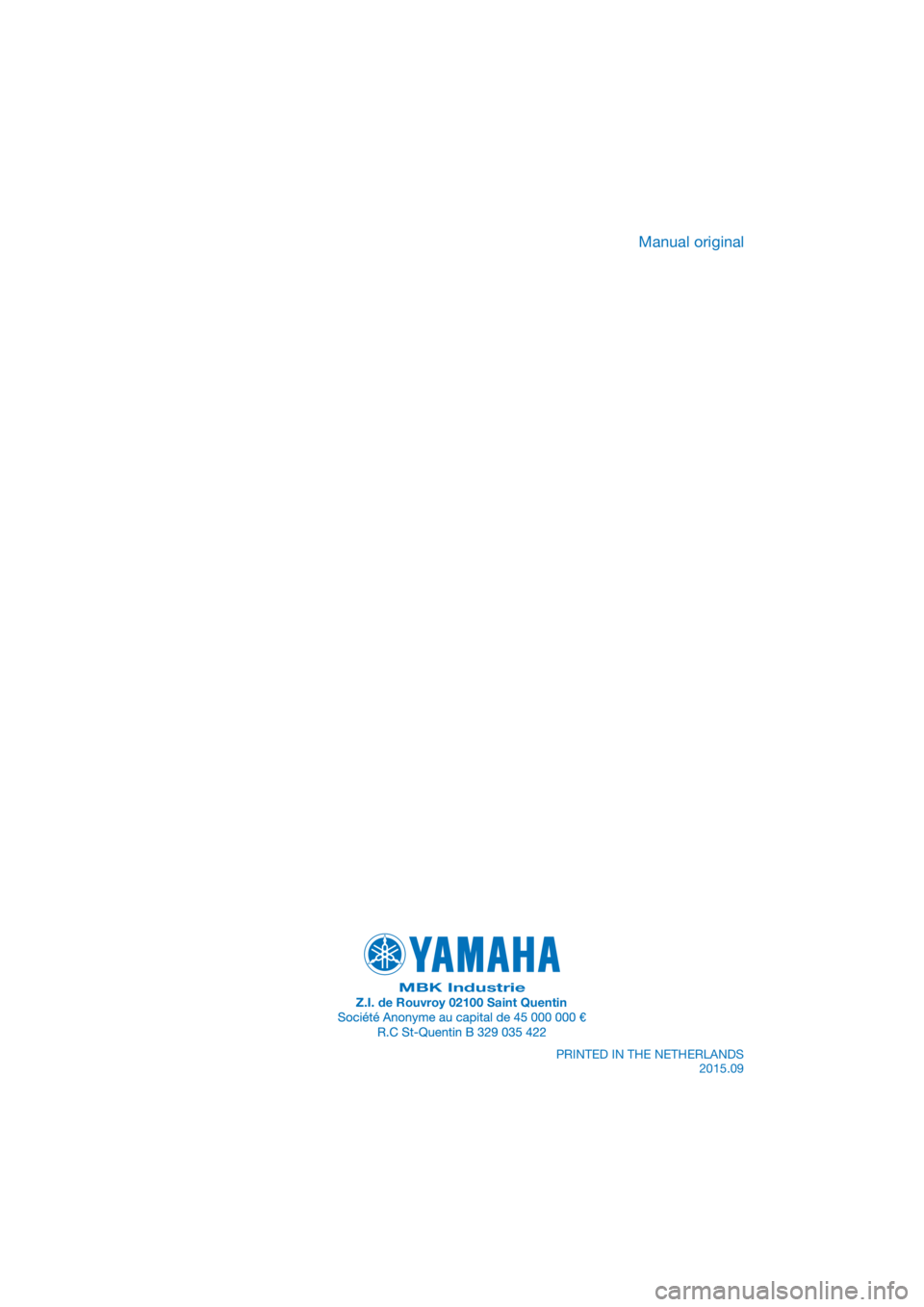

PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint Quentin
PRINTED IN THE NETHERLANDS
2015.09
Manual original
