YAMAHA XMAX 125 2016 Manuale duso (in Italian)

Caratteristiche tecniche
8-3
8
Sospensione posteriore:
Tipo:
Gruppo motore-trasmissione oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
84 mm (3.3 in)
Impianto elettrico:
Tensione impianto:
12 V
Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.
Batteria:
Modello:
GT9B-4
Tensione, capacità:
12 V, 8.0 Ah
Faro:
Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina × quantità:
Faro:
12 V, 55.0 W × 2
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2 (YP125R,
YP125RA_AUT/BEL/CHE/CZE/DEU/ESP/
FRA/GLP/ITA/MTQ/PRT/SVK)
Luce ausiliaria:
LED
(YP125RA_AUT/BEL/CHE/CZE/DEU/ESP/
FRA/GLP/ITA/MTQ/PRT/SVK)
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LEDSpia problemi al motore:
LED
Spia dell’ABS:
LED (YP125RA)
Fusibile:
Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile motorino ventola radiatore:
7.5 A
Fusibile degli indicatori di direzione e delle luci
d’emergenza:
10.0 A
Fusibile ECU:
10.0 A
Fusibile della centralina dell’ABS:
10.0 A (YP125RA)
Fusibile del motorino dell’ABS:
30.0 A (YP125RA)
Fusibile del solenoide ABS:
20.0 A (YP125RA)
Fusibile di backup:
10.0 A
U2DMH2H0.book Page 3 Tuesday, June 30, 2015 4:45 PM

Informazioni al consumatore
9-1
9
HAU40793

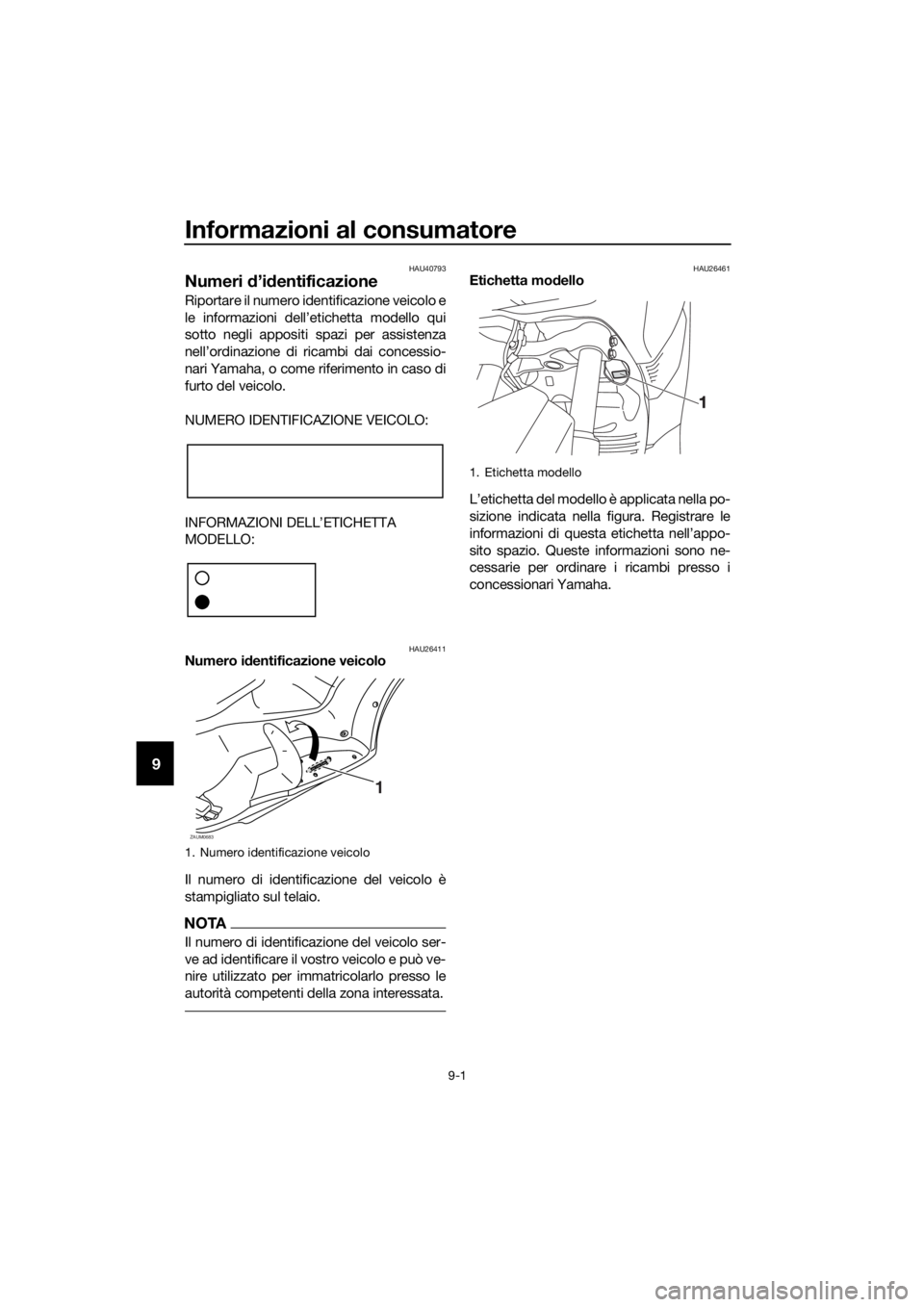

Numeri d’identificazione
Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessio-
nari Yamaha, o come riferimento in caso di
furto del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26411Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.
NOTA
Il numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per immatricolarlo presso le
autorità competenti della zona interessata.
HAU26461Etichetta modello
L’etichetta del modello è applicata nella po-
sizione indicata nella figura. Registrare le
informazioni di questa etichetta nell’appo-
sito spazio. Queste informazioni sono ne-
cessarie per ordinare i ricambi presso i
concessionari Yamaha.
1. Numero identificazione veicolo
ZAUM0683
1
1. Etichetta modello
U2DMH2H0.book Page 1 Tuesday, June 30, 2015 4:45 PM

10-1
10
Indice analitico
A
ABS (per modelli con ABS) .................. 3-16
Accelerazione e decelerazione............... 5-3
Assiemi ammortizzatori, regolazione ... 3-22
Avviare il motore..................................... 5-2
Avvio del mezzo ..................................... 5-3
B
Batteria ................................................. 6-27
Blocchetto accensione/bloccasterzo ..... 3-2
C
Candela, controllo .................................. 6-9
Caratteristiche tecniche ......................... 8-1
Carburante ........................................... 3-17
Carburante, consigli per ridurne il
consumo .............................................. 5-5
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ...... 6-25
Cavalletto laterale................................. 3-23
Cavi, controllo e lubrificazione ............. 6-23
Commutatore luce abbagliante/
anabbagliante .................................... 3-13
Consigli per una guida sicura................. 1-5
Convertitori catalitici ............................ 3-19
Cuscinetti ruote, controllo .................... 6-27
E
Etichetta modello ................................... 9-1
F
Filtro aria ed elementi filtranti carter
cinghia trapezoidale ........................... 6-15
Forcella, controllo................................. 6-26
Frenatura ................................................ 5-4
Fusibili, sostituzione ............................. 6-29
G
Gioco della manopola acceleratore,
controllo ............................................. 6-17
Gioco delle leve freno anteriore e
posteriore, controllo ........................... 6-20
Gioco valvole........................................ 6-17
I
Indicatore di direzione anteriore........... 6-32
Informazioni di sicurezza ........................ 1-1
Interruttore avviamento ........................ 3-14
Interruttore dell’avvisatore acustico ..... 3-14
Interruttore di segnalazione luce
abbagliante ........................................ 3-13
Interruttore indicatori di direzione ........ 3-14
Interruttore informazioni ....................... 3-14
Interruttore luci d’emergenza ............... 3-14
Interruttori manubrio ............................ 3-13
K
Kit attrezzi ............................................... 6-2
L
Lampada biluce fanalino/stop .............. 6-32
Lampada faro, sostituzione .................. 6-31
Lampada indicatore di direzione
(posteriore), sostituzione .................... 6-33
Lampada luce targa, sostituzione......... 6-34
Leva freno, anteriore ............................. 3-15
Leva freno, posteriore ........................... 3-15
Leve freno, lubrificazione ...................... 6-24
Liquido freni, sostituzione ..................... 6-23
Liquido refrigerante............................... 6-14
Livello liquido freni, controllo ................ 6-22
Luci di posizione anteriori ..................... 6-31
M
Manopola e cavo acceleratore,
controllo e lubrificazione .................... 6-24
Manutenzione e lubrificazione,
periodiche ............................................. 6-4
Manutenzione, sistema di controllo
emissioni............................................... 6-3
N
Numeri d’identificazione ......................... 9-1
Numero identificazione veicolo............... 9-1
O
Olio motore ........................................... 6-10
Olio trasmissione finale ......................... 6-13
P
Pannelli, rimozione ed installazione ........ 6-7
Parcheggio.............................................. 5-6
Pastiglie del freno anteriore e
posteriore, controllo ........................... 6-21
Pneumatici ............................................ 6-18
Posizioni dei componenti........................ 2-1
Pulizia...................................................... 7-1
R
Ricerca ed eliminazione guasti ............. 6-34
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-5
Ruote .................................................... 6-20
S
Sella ...................................................... 3-19
Sistema d’interruzione circuito
accensione ......................................... 3-24
Sistema immobilizzatore ......................... 3-1
Spia ABS (per i modelli con ABS) ........... 3-4
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-4
Spia livello carburante ............................ 3-3
U2DMH2H0.book Page 1 Tuesday, June 30, 2015 4:45 PM

Indice analitico
10-2
10
Spia luce abbagliante ............................. 3-3
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatore di direzione .................... 3-3
Sterzo, controllo ................................... 6-26
Strumento multifunzione......................... 3-5
T
Tabelle di ricerca ed eliminazione
guasti .................................................. 6-35
Tappo serbatoio carburante ................. 3-17
V
Vani portaoggetti .................................. 3-20
Verniciatura opaca, prestare
attenzione ............................................. 7-1
U2DMH2H0.book Page 2 Tuesday, June 30, 2015 4:45 PM

U2DMH2H0.book Page 3 Tuesday, June 30, 2015 4:45 PM

PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint Quentin
PRINTED IN FRANCE
2015.09 (H)
Istruzioni originali
