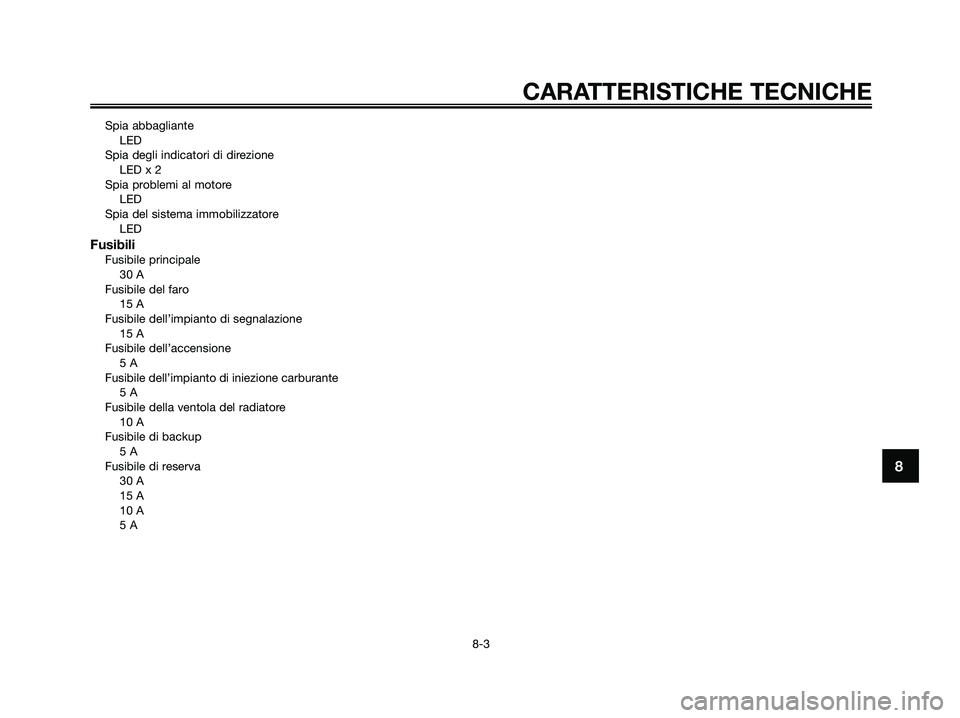

Spia abbaglianteLED
Spia degli indicatori di direzione LED x 2
Spia problemi al motore LED
Spia del sistema immobilizzatore LED
FusibiliFusibile principale30 A
Fusibile del faro 15 A
Fusibile dell’impianto di segnalazione 15 A
Fusibile dell’accensione 5 A
Fusibile dell’impianto di iniezione carburante 5 A
Fusibile della ventola del radiatore 10 A
Fusibile di backup 5 A
Fusibile di reserva 30 A
15 A
10 A
5 A
CARATTERISTICHE TECNICHE
8-3
8
1C0-F8199-H3.qxd 7/11/06 11:56 Página 3

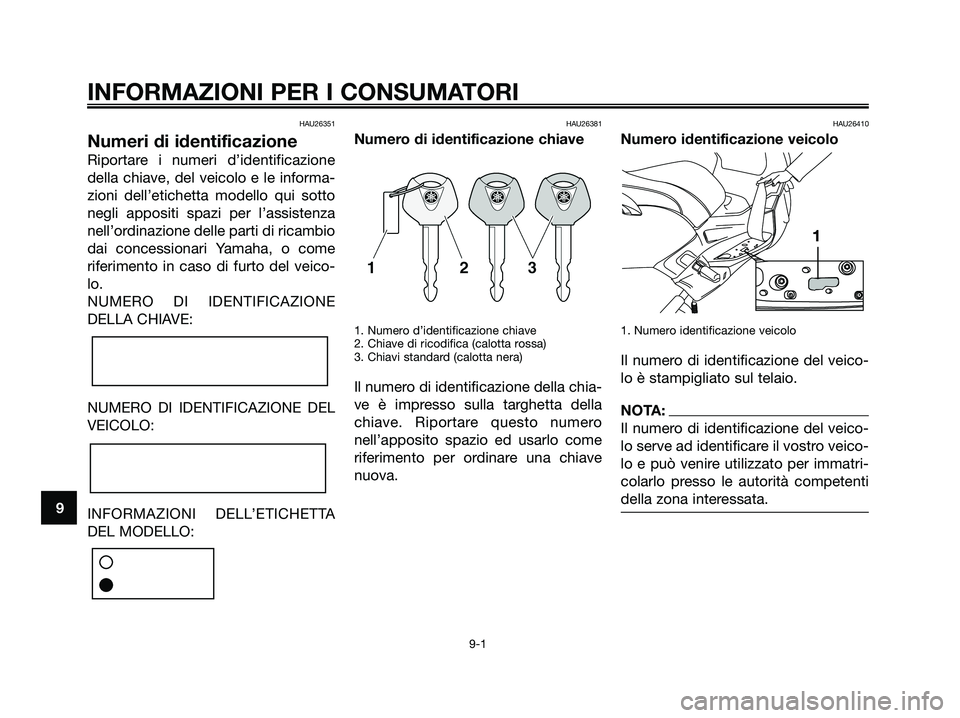

HAU26351
Numeri di identificazione
Riportare i numeri d’identificazione
della chiave, del veicolo e le informa-
zioni dell’etichetta modello qui sotto
negli appositi spazi per l’assistenza
nell’ordinazione delle parti di ricambio
dai concessionari Yamaha, o come
riferimento in caso di furto del veico-
lo.
NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:
HAU26381
Numero di identificazione chiave
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
Il numero di identificazione della chia-
ve è impresso sulla targhetta della
chiave. Riportare questo numero
nell’apposito spazio ed usarlo come
riferimento per ordinare una chiave
nuova.
HAU26410
Numero identificazione veicolo
1. Numero identificazione veicolo
Il numero di identificazione del veico-
lo è stampigliato sul telaio.
NOTA:
Il numero di identificazione del veico-
lo serve ad identificare il vostro veico-
lo e può venire utilizzato per immatri-
colarlo presso le autorità competenti
della zona interessata.
1
INFORMAZIONI PER I CONSUMATORI
9-1
9
1C0-F8199-H3.qxd 3/11/06 12:41 Página 4

HAU26490

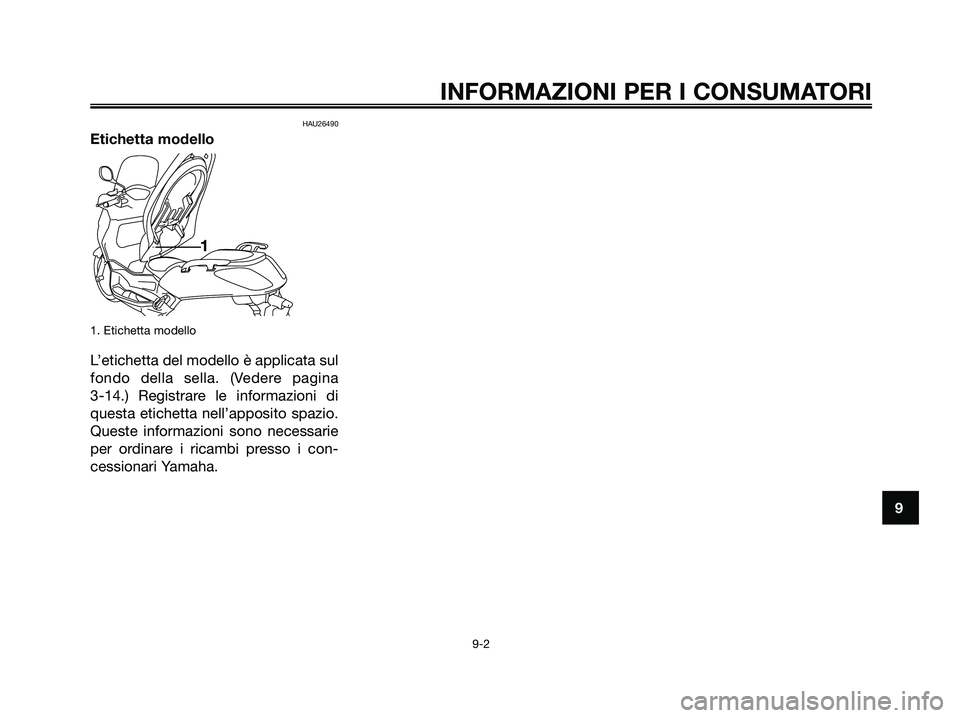

Etichetta modello
1. Etichetta modello
L’etichetta del modello è applicata sul
fondo della sella. (Vedere pagina
3-14.) Registrare le informazioni di
questa etichetta nell’apposito spazio.
Queste informazioni sono necessarie
per ordinare i ricambi presso i con-
cessionari Yamaha.
1
INFORMAZIONI PER I CONSUMATORI
9-2
9
1C0-F8199-H3.qxd 3/11/06 12:41 Página 5

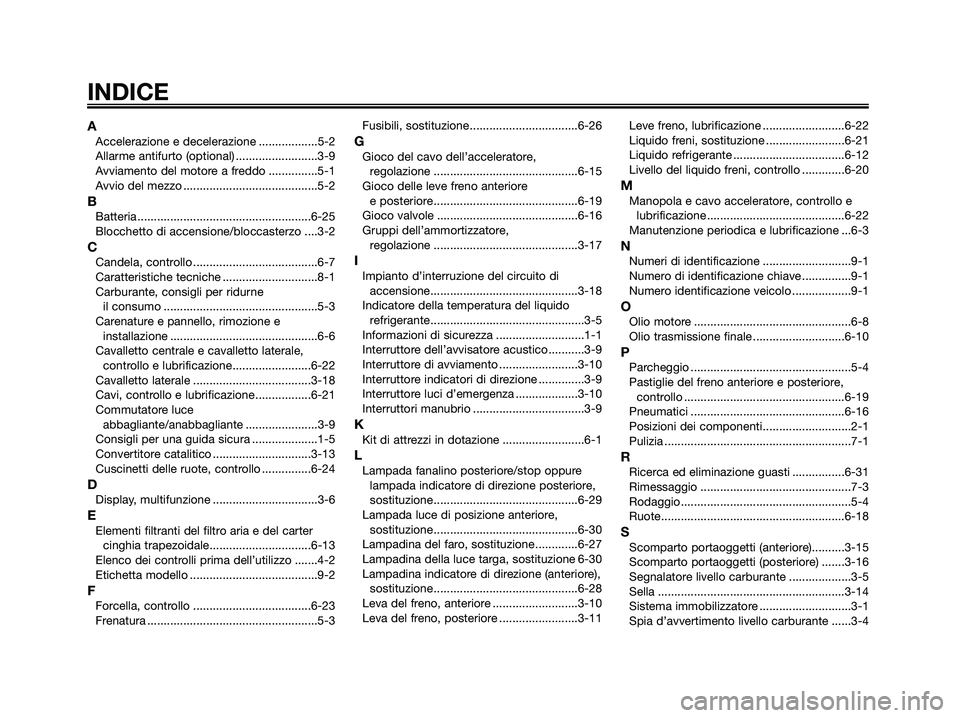

AAccelerazione e decelerazione ..................5-2
Allarme antifurto (optional) .........................3-9
Avviamento del motore a freddo ...............5-1
Avvio del mezzo .........................................5-2
BBatteria .....................................................6-25
Blocchetto di accensione/bloccasterzo ....3-2
CCandela, controllo ......................................6-7
Caratteristiche tecniche .............................8-1
Carburante, consigli per ridurne
il consumo ...............................................5-3
Carenature e pannello, rimozione e
installazione .............................................6-6
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione........................6-22
Cavalletto laterale ....................................3-18
Cavi, controllo e lubrificazione.................6-21
Commutatore luce
abbagliante/anabbagliante ......................3-9
Consigli per una guida sicura ....................1-5
Convertitore catalitico ..............................3-13
Cuscinetti delle ruote, controllo ...............6-24
DDisplay, multifunzione ................................3-6
EElementi filtranti del filtro aria e del carter
cinghia trapezoidale...............................6-13
Elenco dei controlli prima dell’utilizzo .......4-2
Etichetta modello .......................................9-2
FForcella, controllo ....................................6-23
Frenatura ....................................................5-3Fusibili, sostituzione.................................6-26
GGioco del cavo dell’acceleratore,
regolazione ............................................6-15
Gioco delle leve freno anteriore
e posteriore ............................................6-19
Gioco valvole ...........................................6-16
Gruppi dell’ammortizzatore,
regolazione ............................................3-17
IImpianto d’interruzione del circuito di
accensione.............................................3-18
Indicatore della temperatura del liquido
refrigerante...............................................3-5
Informazioni di sicurezza ...........................1-1
Interruttore dell’avvisatore acustico...........3-9
Interruttore di avviamento ........................3-10
Interruttore indicatori di direzione ..............3-9
Interruttore luci d’emergenza ...................3-10
Interruttori manubrio ..................................3-9
KKit di attrezzi in dotazione .........................6-1
LLampada fanalino posteriore/stop oppure
lampada indicatore di direzione posteriore,
sostituzione............................................6-29
Lampada luce di posizione anteriore,
sostituzione............................................6-30
Lampadina del faro, sostituzione.............6-27
Lampadina della luce targa, sostituzione 6-30
Lampadina indicatore di direzione (anteriore),
sostituzione............................................6-28
Leva del freno, anteriore ..........................3-10
Leva del freno, posteriore ........................3-11Leve freno, lubrificazione .........................6-22
Liquido freni, sostituzione ........................6-21
Liquido refrigerante ..................................6-12
Livello del liquido freni, controllo .............6-20
MManopola e cavo acceleratore, controllo e
lubrificazione ..........................................6-22
Manutenzione periodica e lubrificazione ...6-3
NNumeri di identificazione ...........................9-1
Numero di identificazione chiave ...............9-1
Numero identificazione veicolo ..................9-1
OOlio motore ................................................6-8
Olio trasmissione finale ............................6-10
PParcheggio .................................................5-4
Pastiglie del freno anteriore e posteriore,
controllo .................................................6-19
Pneumatici ...............................................6-16
Posizioni dei componenti...........................2-1
Pulizia .........................................................7-1
RRicerca ed eliminazione guasti ................6-31
Rimessaggio ..............................................7-3
Rodaggio....................................................5-4
Ruote........................................................6-18
SScomparto portaoggetti (anteriore)..........3-15
Scomparto portaoggetti (posteriore) .......3-16
Segnalatore livello carburante ...................3-5
Sella .........................................................3-14
Sistema immobilizzatore ............................3-1
Spia d’avvertimento livello carburante ......3-4
INDICE
1C0-F8199-H3.qxd 3/11/06 12:41 Página 6

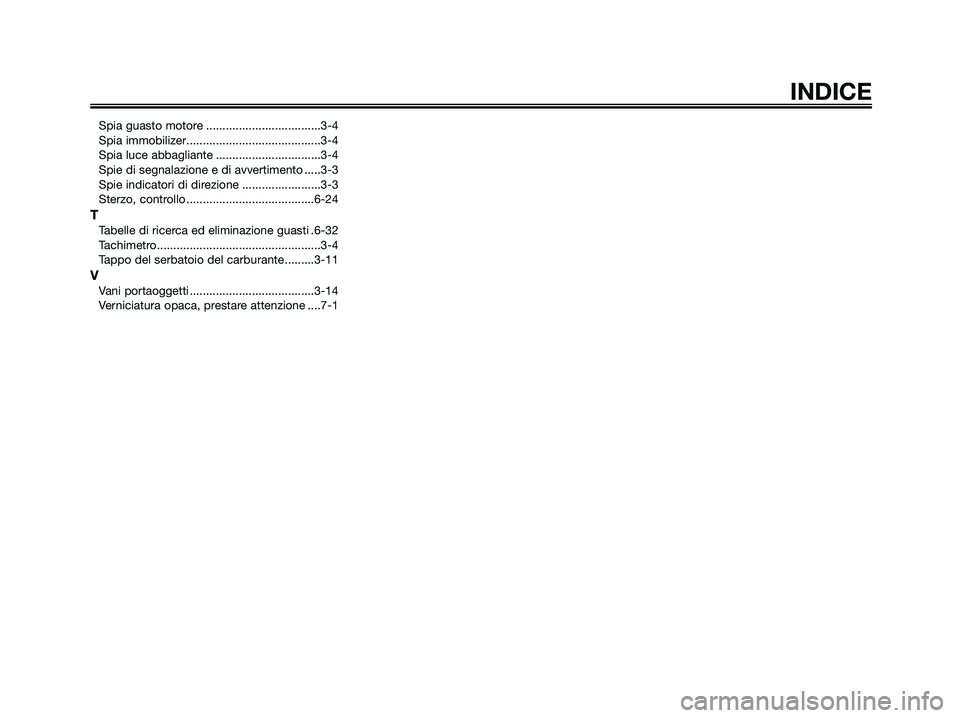

Spia guasto motore ...................................3-4
Spia immobilizer.........................................3-4
Spia luce abbagliante ................................3-4
Spie di segnalazione e di avvertimento .....3-3
Spie indicatori di direzione ........................3-3
Sterzo, controllo .......................................6-24
TTabelle di ricerca ed eliminazione guasti .6-32
Tachimetro..................................................3-4
Tappo del serbatoio del carburante .........3-11
VVani portaoggetti ......................................3-14
Verniciatura opaca, prestare attenzione ....7-1
INDICE
1C0-F8199-H3.qxd 3/11/06 12:41 Página 7

1C0-F8199-H3.qxd 3/11/06 12:41 Página 8

1C0-F8199-H3.qxd 3/11/06 12:41 Página 9

YAMAHA MOTOR ESPAÑA, S.A.
PRINTED IN SPAIN
2006.10-NOVOPRINT, S.A.
