YAMAHA XMAX 250 2007 Notices Demploi (in French)

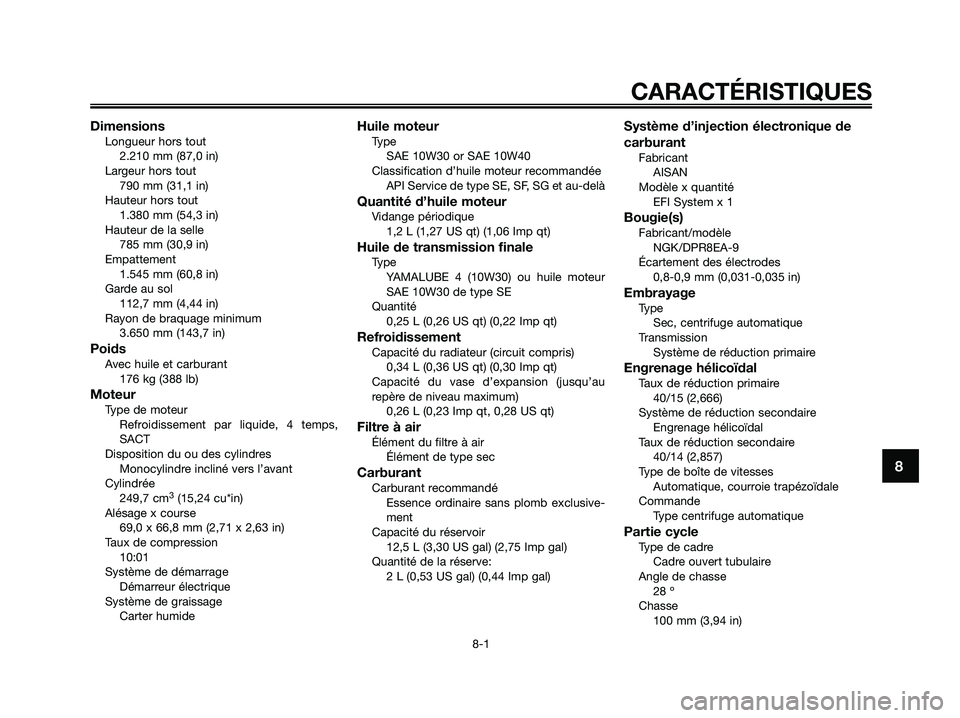

DimensionsLongueur hors tout2.210 mm (87,0 in)
Largeur hors tout 790 mm (31,1 in)
Hauteur hors tout 1.380 mm (54,3 in)
Hauteur de la selle 785 mm (30,9 in)
Empattement 1.545 mm (60,8 in)
Garde au sol 112,7 mm (4,44 in)
Rayon de braquage minimum 3.650 mm (143,7 in)
PoidsAvec huile et carburant176 kg (388 lb)
MoteurType de moteurRefroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres Monocylindre incliné vers l’avant
Cylindrée 249,7 cm
3(15,24 cu*in)
Alésage x course 69,0 x 66,8 mm (2,71 x 2,63 in)
Taux de compression 10:01
Système de démarrage Démarreur électrique
Système de graissage Carter humide
Huile moteurTypeSAE 10W30 or SAE 10W40
Classification d’huile moteur recommandée API Service de type SE, SF, SG et au-delà
Quantité d’huile moteurVidange périodique 1,2 L (1,27 US qt) (1,06 Imp qt)
Huile de transmission finaleTypeYAMALUBE 4 (10W30) ou huile moteur
SAE 10W30 de type SE
Quantité 0,25 L (0,26 US qt) (0,22 Imp qt)
RefroidissementCapacité du radiateur (circuit compris)0,34 L (0,36 US qt) (0,30 Imp qt)
Capacité du vase d’expansion (jusqu’au
repère de niveau maximum) 0,26 L (0,23 Imp qt, 0,28 US qt)
Filtre à airÉlément du filtre à airÉlément de type sec
CarburantCarburant recommandéEssence ordinaire sans plomb exclusive-
ment
Capacité du réservoir 12,5 L (3,30 US gal) (2,75 Imp gal)
Quantité de la réserve: 2 L (0,53 US gal) (0,44 Imp gal)
Système d’injection électronique de
carburant
FabricantAISAN
Modèle x quantité EFI System x 1
Bougie(s)Fabricant/modèleNGK/DPR8EA-9
Écartement des électrodes 0,8-0,9 mm (0,031-0,035 in)
EmbrayageTypeSec, centrifuge automatique
Transmission Système de réduction primaire
Engrenage hélicoïdalTaux de réduction primaire40/15 (2,666)
Système de réduction secondaire Engrenage hélicoïdal
Taux de réduction secondaire 40/14 (2,857)
Type de boîte de vitesses Automatique, courroie trapézoïdale
Commande Type centrifuge automatique
Partie cycleType de cadreCadre ouvert tubulaire
Angle de chasse 28 º
Chasse 100 mm (3,94 in)
CARACTÉRISTIQUES
8-1
8
1C0-F8199-F3.qxd 16/11/06 19:38 Página 1

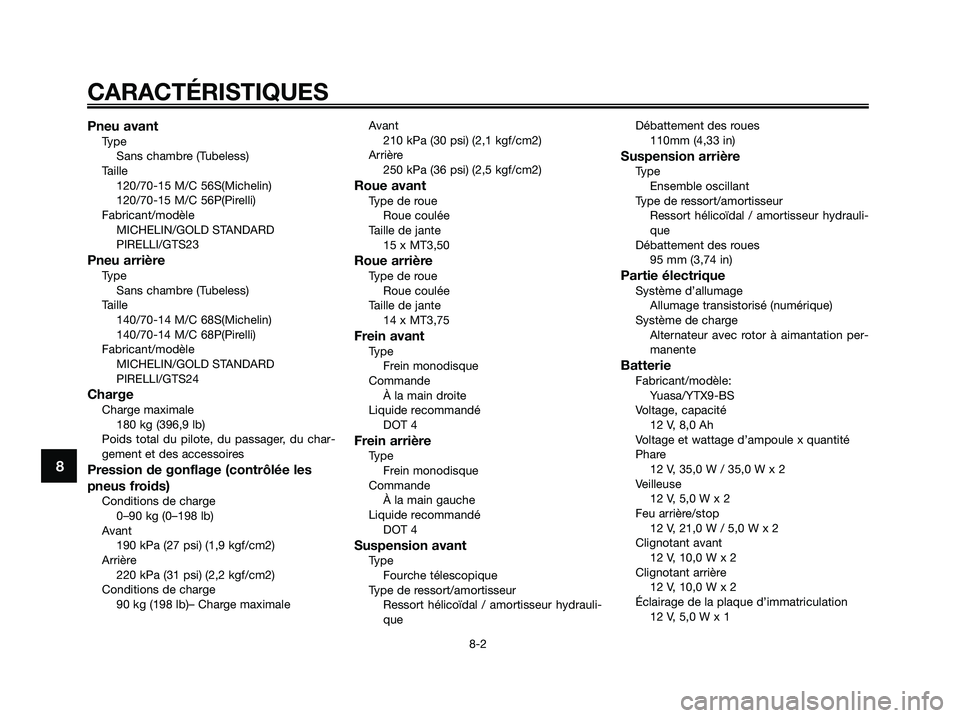

Pneu avantTypeSans chambre (Tubeless)
Taille 120/70-15 M/C 56S(Michelin)
120/70-15 M/C 56P(Pirelli)
Fabricant/modèle MICHELIN/GOLD STANDARD
PIRELLI/GTS23
Pneu arrièreTypeSans chambre (Tubeless)
Taille 140/70-14 M/C 68S(Michelin)
140/70-14 M/C 68P(Pirelli)
Fabricant/modèle MICHELIN/GOLD STANDARD
PIRELLI/GTS24
ChargeCharge maximale180 kg (396,9 lb)
Poids total du pilote, du passager, du char-
gement et des accessoires
Pression de gonflage (contrôlée les
pneus froids)
Conditions de charge 0–90 kg (0–198 lb)
Avant 190 kPa (27 psi) (1,9 kgf/cm2)
Arrière 220 kPa (31 psi) (2,2 kgf/cm2)
Conditions de charge 90 kg (198 lb)– Charge maximale Avant
210 kPa (30 psi) (2,1 kgf/cm2)
Arrière 250 kPa (36 psi) (2,5 kgf/cm2)
Roue avantType de roueRoue coulée
Taille de jante 15 x MT3,50
Roue arrièreType de roueRoue coulée
Taille de jante 14 x MT3,75
Frein avant
TypeFrein monodisque
Commande À la main droite
Liquide recommandé DOT 4
Frein arrièreTypeFrein monodisque
Commande À la main gauche
Liquide recommandé DOT 4
Suspension avantTypeFourche télescopique
Type de ressort/amortisseur Ressort hélicoïdal / amortisseur hydrauli-
que Débattement des roues
110mm (4,33 in)
Suspension arrièreTypeEnsemble oscillant
Type de ressort/amortisseur Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues 95 mm (3,74 in)
Partie électriqueSystème d’allumageAllumage transistorisé (numérique)
Système de charge Alternateur avec rotor à aimantation per-
manente
BatterieFabricant/modèle: Yuasa/YTX9-BS
Voltage, capacité 12 V, 8,0 Ah
Voltage et wattage d’ampoule x quantité
Phare 12 V, 35,0 W / 35,0 W x 2
Veilleuse 12 V, 5,0 W x 2
Feu arrière/stop 12 V, 21,0 W / 5,0 W x 2
Clignotant avant 12 V, 10,0 W x 2
Clignotant arrière 12 V, 10,0 W x 2
Éclairage de la plaque d’immatriculation 12 V, 5,0 W x 1
CARACTÉRISTIQUES
8-2
8
1C0-F8199-F3.qxd 7/11/06 11:51 Página 2

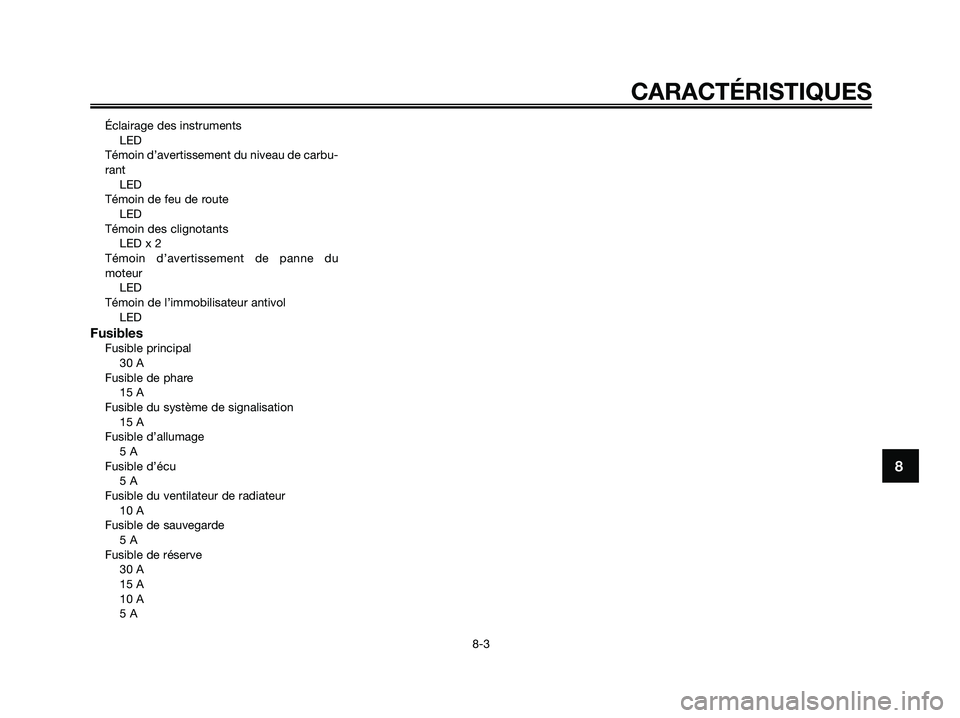

Éclairage des instrumentsLED
Témoin d’avertissement du niveau de carbu-
rant LED
Témoin de feu de route LED
Témoin des clignotants LED x 2
Témoin d’avertissement de panne du
moteur LED
Témoin de l’immobilisateur antivol LED
Fusibles
Fusible principal30 A
Fusible de phare 15 A
Fusible du système de signalisation 15 A
Fusible d’allumage 5 A
Fusible d’écu 5 A
Fusible du ventilateur de radiateur 10 A
Fusible de sauvegarde 5 A
Fusible de réserve 30 A
15 A
10 A
5 A
CARACTÉRISTIQUES
8-3
8
1C0-F8199-F3.qxd 7/11/06 11:51 Página 3

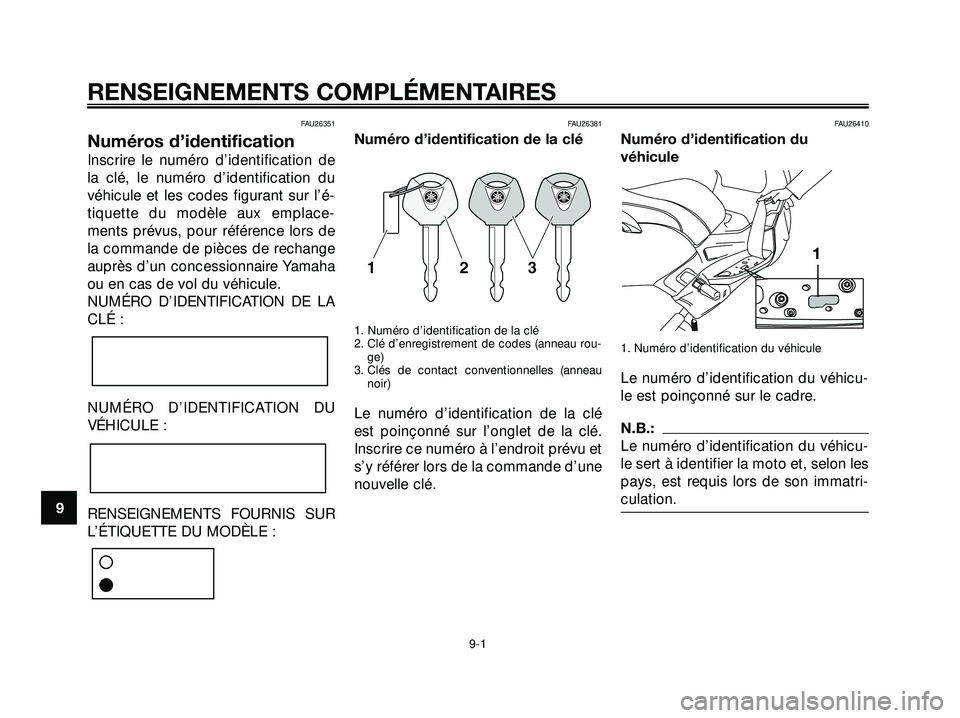

FAU26351
Numéros d’identification
Inscrire le numéro d’identification de
la clé, le numéro d’identification du
véhicule et les codes figurant sur l’é-
tiquette du modèle aux emplace-
ments prévus, pour référence lors de
la commande de pièces de rechange
auprès d’un concessionnaire Yamaha
ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau rou-
ge)
3. Clés de contact conventionnelles (anneau
noir)
Le numéro d’identification de la clé
est poinçonné sur l’onglet de la clé.
Inscrire ce numéro à l’endroit prévu et
s’y référer lors de la commande d’une
nouvelle clé.
FAU26410
Numéro d’identification du
véhicule
1. Numéro d’identification du véhicule
Le numéro d’identification du véhicu-
le est poinçonné sur le cadre.
N.B.:
Le numéro d’identification du véhicu-
le sert à identifier la moto et, selon les
pays, est requis lors de son immatri-
culation.
1
RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
1C0-F8199-F3.qxd 3/11/06 12:34 Página 4

FAU26490
Étiquette des codes du modèle
1. Étiquette des codes du modèle
L’étiquette des codes du modèle est
collée au dos de la selle. (Voir page
3-15.) Inscrire les renseignements
repris sur cette étiquette dans l’espa-
ce prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la
commande de pièces de rechange
auprès d’un concessionnaire Yama-
ha.
1
RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
1C0-F8199-F3.qxd 3/11/06 12:34 Página 5

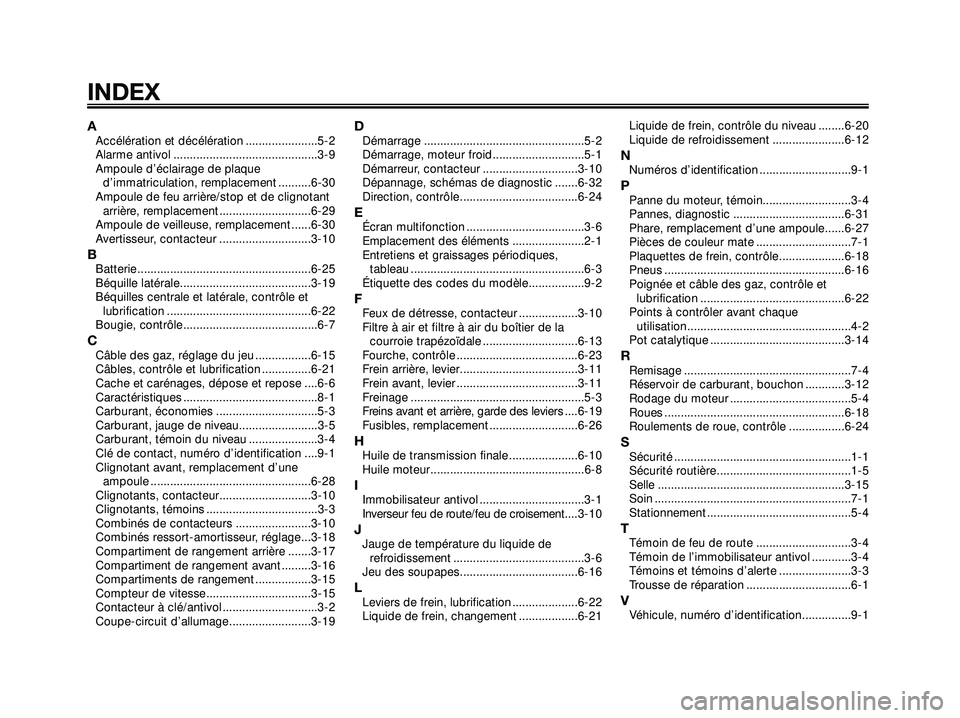

AAccélération et décélération ......................5-2
Alarme antivol ............................................3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ..........6-30
Ampoule de feu arrière/stop et de clignotant
arrière, remplacement ............................6-29
Ampoule de veilleuse, remplacement ......6-30
Avertisseur, contacteur ............................3-10
BBatterie .....................................................6-25
Béquille latérale........................................3-19
Béquilles centrale et latérale, contrôle et
lubrification ............................................6-22
Bougie, contrôle.........................................6-7
CCâble des gaz, réglage du jeu .................6-15
Câbles, contrôle et lubrification ...............6-21
Cache et carénages, dépose et repose ....6-6
Caractéristiques .........................................8-1
Carburant, économies ...............................5-3
Carburant, jauge de niveau........................3-5
Carburant, témoin du niveau .....................3-4
Clé de contact, numéro d’identification ....9-1
Clignotant avant, remplacement d’une
ampoule .................................................6-28
Clignotants, contacteur............................3-10
Clignotants, témoins ..................................3-3
Combinés de contacteurs .......................3-10
Combinés ressort-amortisseur, réglage...3-18
Compartiment de rangement arrière .......3-17
Compartiment de rangement avant .........3-16
Compartiments de rangement .................3-15
Compteur de vitesse................................3-15
Contacteur à clé/antivol .............................3-2
Coupe-circuit d’allumage.........................3-19
DDémarrage .................................................5-2
Démarrage, moteur froid............................5-1
Démarreur, contacteur .............................3-10
Dépannage, schémas de diagnostic .......6-32
Direction, contrôle....................................6-24
EÉcran multifonction ....................................3-6
Emplacement des éléments ......................2-1
Entretiens et graissages périodiques,
tableau .....................................................6-3
Étiquette des codes du modèle.................9-2
FFeux de détresse, contacteur ..................3-10
Filtre à air et filtre à air du boîtier de la
courroie trapézoïdale .............................6-13
Fourche, contrôle .....................................6-23
Frein arrière, levier....................................3-11
Frein avant, levier .....................................3-11
Freinage .....................................................5-3
Freins avant et arrière, garde des leviers....6-19
Fusibles, remplacement ...........................6-26
HHuile de transmission finale .....................6-10
Huile moteur...............................................6-8
IImmobilisateur antivol ................................3-1
Inverseur feu de route/feu de croisement....3-10
JJauge de température du liquide de
refroidissement ........................................3-6
Jeu des soupapes....................................6-16
LLeviers de frein, lubrification ....................6-22
Liquide de frein, changement ..................6-21Liquide de frein, contrôle du niveau ........6-20
Liquide de refroidissement ......................6-12
NNuméros d’identification ............................9-1
PPanne du moteur, témoin...........................3-4
Pannes, diagnostic ..................................6-31
Phare, remplacement d’une ampoule......6-27
Pièces de couleur mate .............................7-1
Plaquettes de frein, contrôle....................6-18
Pneus .......................................................6-16
Poignée et câble des gaz, contrôle et
lubrification ............................................6-22
Points à contrôler avant chaque
utilisation..................................................4-2
Pot catalytique .........................................3-14
RRemisage ...................................................7-4
Réservoir de carburant, bouchon ............3-12
Rodage du moteur .....................................5-4
Roues .......................................................6-18
Roulements de roue, contrôle .................6-24
SSécurité ......................................................1-1
Sécurité routière .........................................1-5
Selle .........................................................3-15
Soin ............................................................7-1
Stationnement ............................................5-4
TTémoin de feu de route .............................3-4
Témoin de l’immobilisateur antivol ............3-4
Témoins et témoins d’alerte ......................3-3
Trousse de réparation ................................6-1
VVéhicule, numéro d’identification...............9-1
INDEX
1C0-F8199-F3.qxd 3/11/06 12:34 Página 6

INDEX
1C0-F8199-F3.qxd 3/11/06 12:34 Página 7

YAMAHA MOTOR ESPAÑA, S.A.
PRINTED IN SPAIN
2006.10-NOVOPRINT, S.A.
(F)
1C0-F8199-F3.qxd 3/11/06 12:34 Página 8
