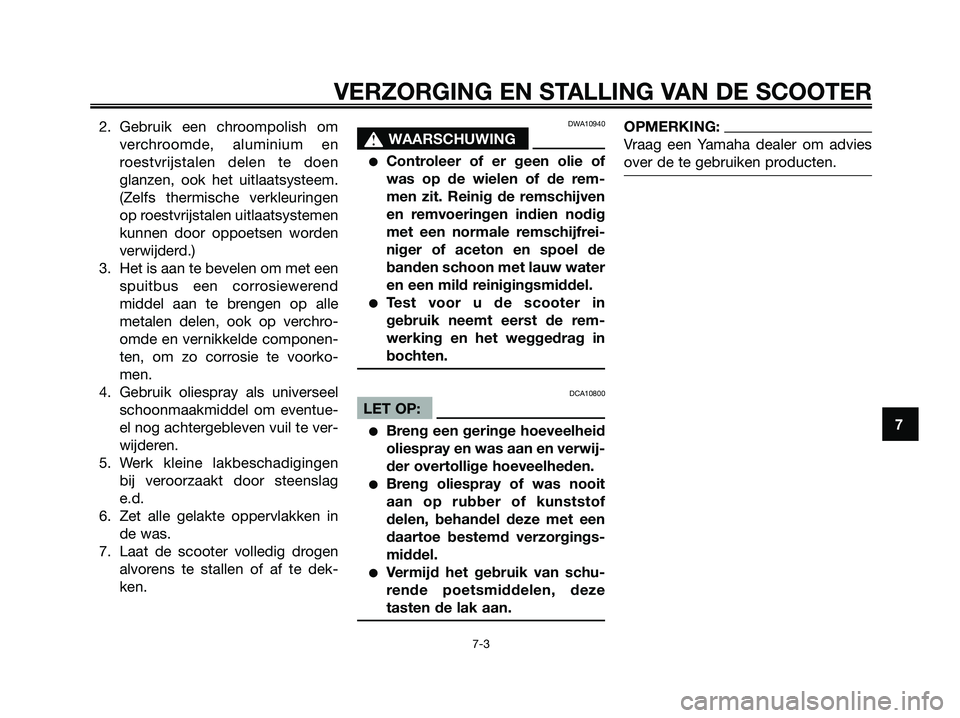

2. Gebruik een chroompolish om
verchroomde, aluminium en
roestvrijstalen delen te doen
glanzen, ook het uitlaatsysteem.
(Zelfs thermische verkleuringen
op roestvrijstalen uitlaatsystemen
kunnen door oppoetsen worden
verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend
middel aan te brengen op alle
metalen delen, ook op verchro-
omde en vernikkelde componen-
ten, om zo corrosie te voorko-
men.
4. Gebruik oliespray als universeel
schoonmaakmiddel om eventue-
el nog achtergebleven vuil te ver-
wijderen.
5. Werk kleine lakbeschadigingen
bij veroorzaakt door steenslag
e.d.
6. Zet alle gelakte oppervlakken in
de was.
7. Laat de scooter volledig drogen
alvorens te stallen of af te dek-
ken.DWA10940
s s
WAARSCHUWING
●Controleer of er geen olie of
was op de wielen of de rem-
men zit. Reinig de remschijven
en remvoeringen indien nodig
met een normale remschijfrei-
niger of aceton en spoel de
banden schoon met lauw water
en een mild reinigingsmiddel.
●Test voor u de scooter in
gebruik neemt eerst de rem-
werking en het weggedrag in
bochten.
DCA10800
LET OP:
●Breng een geringe hoeveelheid
oliespray en was aan en verwij-
der overtollige hoeveelheden.
●Breng oliespray of was nooit
aan op rubber of kunststof
delen, behandel deze met een
daartoe bestemd verzorgings-
middel.
●Vermijd het gebruik van schu-
rende poetsmiddelen, deze
tasten de lak aan.
OPMERKING:
Vraag een Yamaha dealer om advies
over de te gebruiken producten.
VERZORGING EN STALLING VAN DE SCOOTER
7-3
7
1C0-F819D-D4.qxd 22/11/07 05:50 Página 81

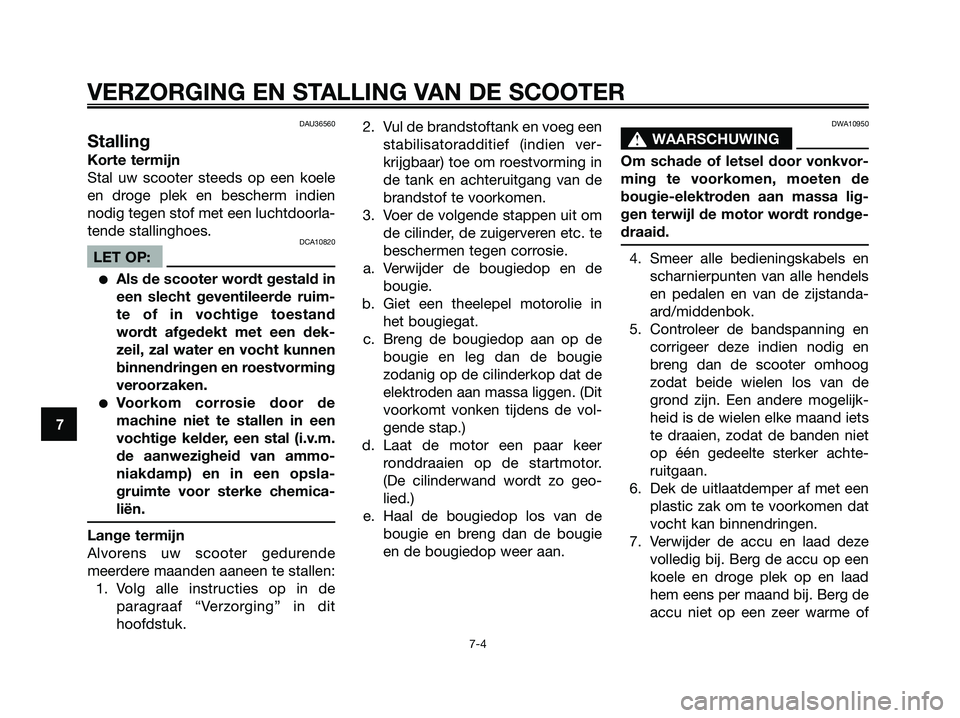

DAU36560
Stalling
Korte termijn
Stal uw scooter steeds op een koele
en droge plek en bescherm indien
nodig tegen stof met een luchtdoorla-
tende stallinghoes.
DCA10820
LET OP:
●Als de scooter wordt gestald in
een slecht geventileerde ruim-
te of in vochtige toestand
wordt afgedekt met een dek-
zeil, zal water en vocht kunnen
binnendringen en roestvorming
veroorzaken.
●Voorkom corrosie door de
machine niet te stallen in een
vochtige kelder, een stal (i.v.m.
de aanwezigheid van ammo-
niakdamp) en in een opsla-
gruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw scooter gedurende
meerdere maanden aaneen te stallen:
1. Volg alle instructies op in de
paragraaf “Verzorging” in dit
hoofdstuk.2. Vul de brandstoftank en voeg een
stabilisatoradditief (indien ver-
krijgbaar) toe om roestvorming in
de tank en achteruitgang van de
brandstof te voorkomen.
3. Voer de volgende stappen uit om
de cilinder, de zuigerveren etc. te
beschermen tegen corrosie.
a. Verwijder de bougiedop en de
bougie.
b. Giet een theelepel motorolie in
het bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie
zodanig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer
ronddraaien op de startmotor.
(De cilinderwand wordt zo geo-
lied.)
e. Haal de bougiedop los van de
bougie en breng dan de bougie
en de bougiedop weer aan.
DWA10950
s s
WAARSCHUWING
Om schade of letsel door vonkvor-
ming te voorkomen, moeten de
bougie-elektroden aan massa lig-
gen terwijl de motor wordt rondge-
draaid.
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels
en pedalen en van de zijstanda-
ard/middenbok.
5. Controleer de bandspanning en
corrigeer deze indien nodig en
breng dan de scooter omhoog
zodat beide wielen los van de
grond zijn. Een andere mogelijk-
heid is de wielen elke maand iets
te draaien, zodat de banden niet
op één gedeelte sterker achte-
ruitgaan.
6. Dek de uitlaatdemper af met een
plastic zak om te voorkomen dat
vocht kan binnendringen.
7. Verwijder de accu en laad deze
volledig bij. Berg de accu op een
koele en droge plek op en laad
hem eens per maand bij. Berg de
accu niet op een zeer warme of
VERZORGING EN STALLING VAN DE SCOOTER
7-4
7
1C0-F819D-D4.qxd 22/11/07 05:50 Página 82

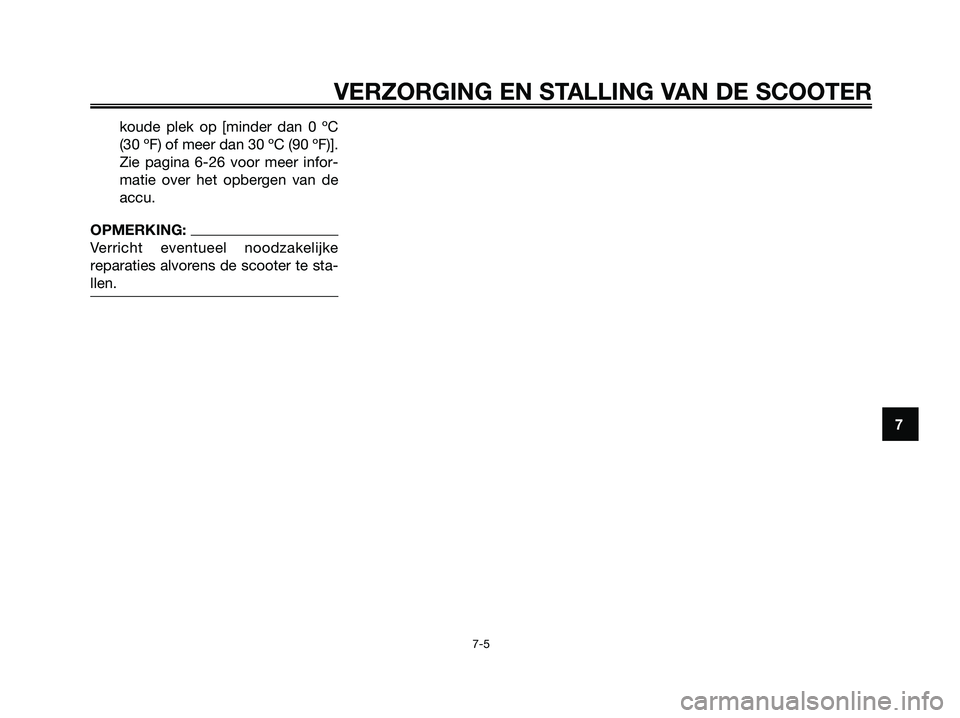

koude plek op [minder dan 0 ºC
(30 ºF) of meer dan 30 ºC (90 ºF)].
Zie pagina 6-26 voor meer infor-
matie over het opbergen van de
accu.
OPMERKING:
Verricht eventueel noodzakelijke
reparaties alvorens de scooter te sta-
llen.
VERZORGING EN STALLING VAN DE SCOOTER
7-5
7
1C0-F819D-D4.qxd 22/11/07 05:50 Página 83

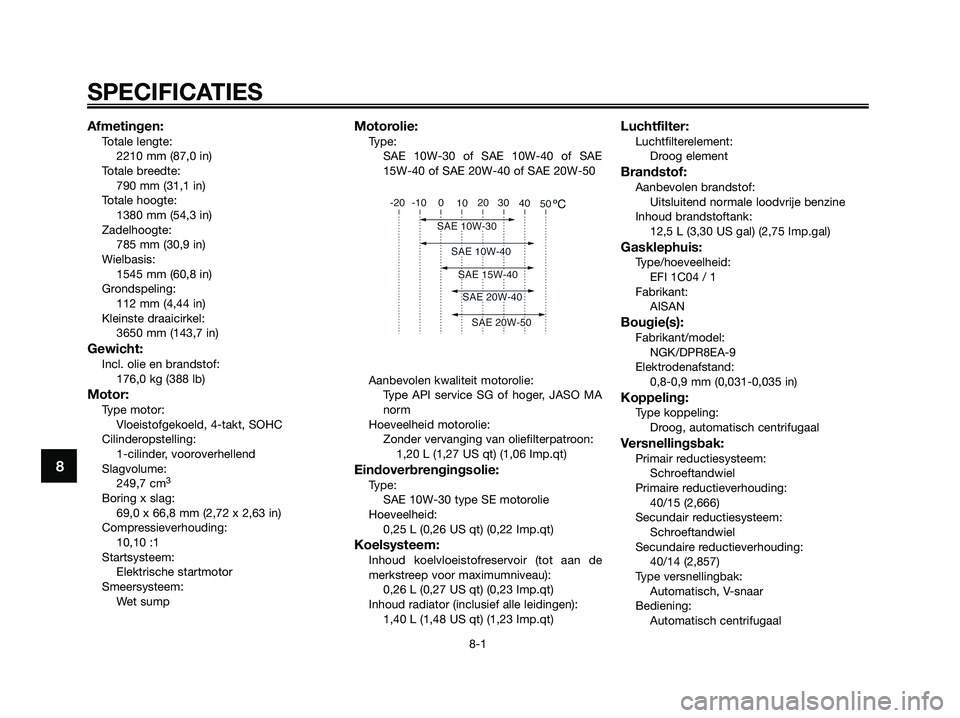

Afmetingen:Totale lengte:
2210 mm (87,0 in)
Totale breedte:
790 mm (31,1 in)
Totale hoogte:
1380 mm (54,3 in)
Zadelhoogte:
785 mm (30,9 in)
Wielbasis:
1545 mm (60,8 in)
Grondspeling:
112 mm (4,44 in)
Kleinste draaicirkel:
3650 mm (143,7 in)
Gewicht:Incl. olie en brandstof:
176,0 kg (388 lb)
Motor:Type motor:
Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
249,7 cm
3
Boring x slag:
69,0 x 66,8 mm (2,72 x 2,63 in)
Compressieverhouding:
10,10 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE 10W-30 of SAE 10W-40 of SAE
15W-40 of SAE 20W-40 of SAE 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
1,20 L (1,27 US qt) (1,06 Imp.qt)
Eindoverbrengingsolie:Type:
SAE 10W-30 type SE motorolie
Hoeveelheid:
0,25 L (0,26 US qt) (0,22 Imp.qt)
Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0,26 L (0,27 US qt) (0,23 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1,40 L (1,48 US qt) (1,23 Imp.qt)
Luchtfilter:Luchtfilterelement:
Droog element
Brandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
12,5 L (3,30 US gal) (2,75 Imp.gal)
Gasklephuis:Type/hoeveelheid:
EFI 1C04 / 1
Fabrikant:
AISAN
Bougie(s):Fabrikant/model:
NGK/DPR8EA-9
Elektrodenafstand:
0,8-0,9 mm (0,031-0,035 in)
Koppeling:Type koppeling:
Droog, automatisch centrifugaal
Versnellingsbak:Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
40/15 (2,666)
Secundair reductiesysteem:
Schroeftandwiel
Secundaire reductieverhouding:
40/14 (2,857)
Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaal
SPECIFICATIES
8-1
8
1C0-F819D-D4.qxd 22/11/07 05:50 Página 84

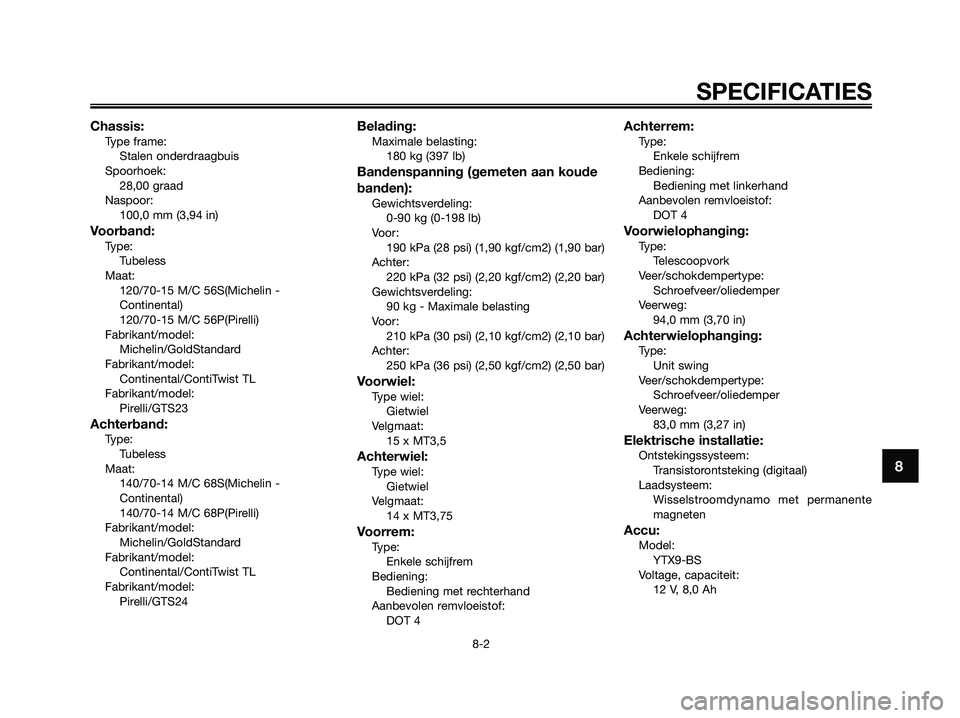

Chassis:Type frame:
Stalen onderdraagbuis
Spoorhoek:
28,00 graad
Naspoor:
100,0 mm (3,94 in)
Voorband:Type:
Tubeless
Maat:
120/70-15 M/C 56S(Michelin -
Continental)
120/70-15 M/C 56P(Pirelli)
Fabrikant/model:
Michelin/GoldStandard
Fabrikant/model:
Continental/ContiTwist TL
Fabrikant/model:
Pirelli/GTS23
Achterband:Type:
Tubeless
Maat:
140/70-14 M/C 68S(Michelin -
Continental)
140/70-14 M/C 68P(Pirelli)
Fabrikant/model:
Michelin/GoldStandard
Fabrikant/model:
Continental/ContiTwist TL
Fabrikant/model:
Pirelli/GTS24
Belading:Maximale belasting:
180 kg (397 lb)
Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0-90 kg (0-198 lb)
Voor:
190 kPa (28 psi) (1,90 kgf/cm2) (1,90 bar)
Achter:
220 kPa (32 psi) (2,20 kgf/cm2) (2,20 bar)
Gewichtsverdeling:
90 kg - Maximale belasting
Voor:
210 kPa (30 psi) (2,10 kgf/cm2) (2,10 bar)
Achter:
250 kPa (36 psi) (2,50 kgf/cm2) (2,50 bar)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
15 x MT3,5
Achterwiel:Type wiel:
Gietwiel
Velgmaat:
14 x MT3,75
Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
94,0 mm (3,70 in)
Achterwielophanging:Type:
Unit swing
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
83,0 mm (3,27 in)
Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
Accu:Model:
YTX9-BS
Voltage, capaciteit:
12 V, 8,0 Ah
SPECIFICATIES
8-2
8
1C0-F819D-D4.qxd 22/11/07 05:50 Página 85

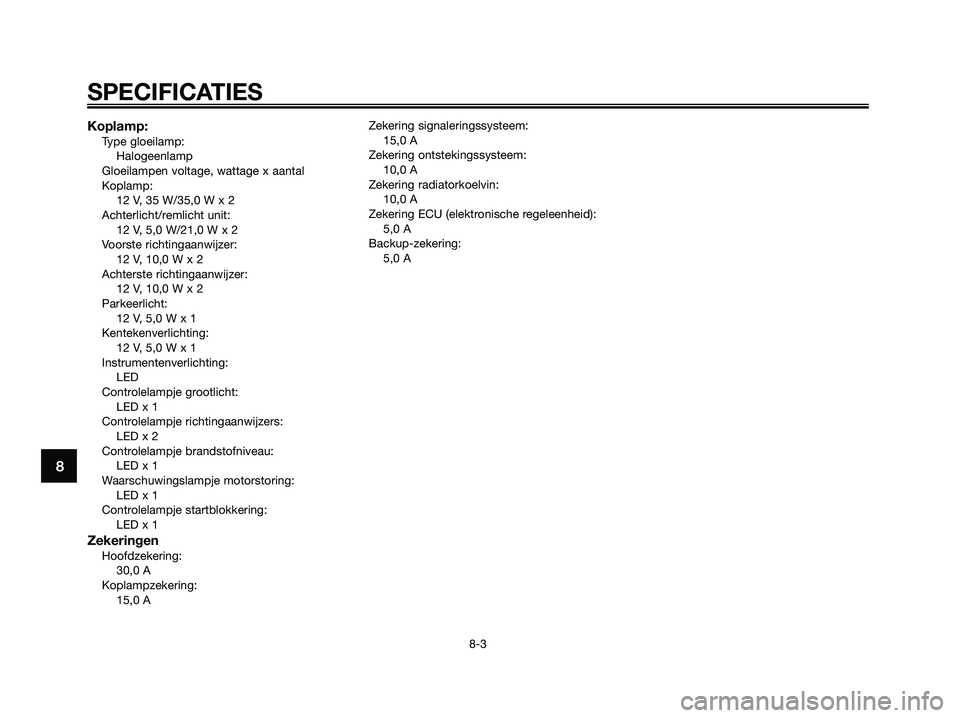

Koplamp:Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage x aantal
Koplamp:
12 V, 35 W/35,0 W x 2
Achterlicht/remlicht unit:
12 V, 5,0 W/21,0 W x 2
Voorste richtingaanwijzer:
12 V, 10,0 W x 2
Achterste richtingaanwijzer:
12 V, 10,0 W x 2
Parkeerlicht:
12 V, 5,0 W x 1
Kentekenverlichting:
12 V, 5,0 W x 1
Instrumentenverlichting:
LED
Controlelampje grootlicht:
LED x 1
Controlelampje richtingaanwijzers:
LED x 2
Controlelampje brandstofniveau:
LED x 1
Waarschuwingslampje motorstoring:
LED x 1
Controlelampje startblokkering:
LED x 1
ZekeringenHoofdzekering:
30,0 A
Koplampzekering:
15,0 AZekering signaleringssysteem:
15,0 A
Zekering ontstekingssysteem:
10,0 A
Zekering radiatorkoelvin:
10,0 A
Zekering ECU (elektronische regeleenheid):
5,0 A
Backup-zekering:
5,0 A
SPECIFICATIES
8-3
8
1C0-F819D-D4.qxd 22/11/07 05:50 Página 86

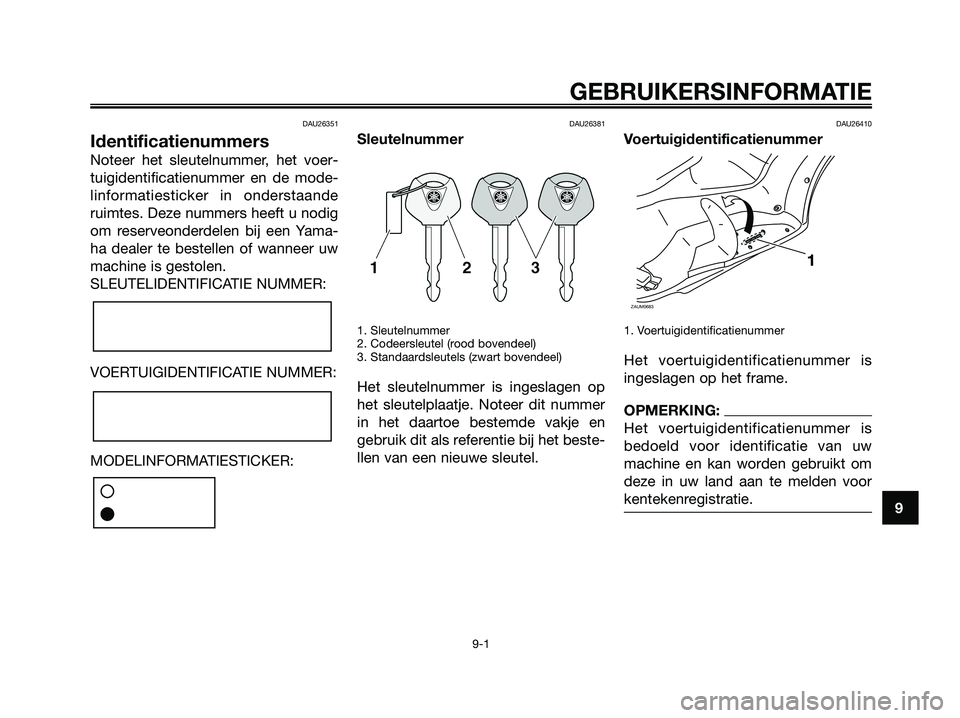

DAU26351
Identificatienummers
Noteer het sleutelnummer, het voer-
tuigidentificatienummer en de mode-
linformatiesticker in onderstaande
ruimtes. Deze nummers heeft u nodig
om reserveonderdelen bij een Yama-
ha dealer te bestellen of wanneer uw
machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
Het sleutelnummer is ingeslagen op
het sleutelplaatje. Noteer dit nummer
in het daartoe bestemde vakje en
gebruik dit als referentie bij het beste-
llen van een nieuwe sleutel.
DAU26410
Voertuigidentificatienummer
1. Voertuigidentificatienummer
Het voertuigidentificatienummer is
ingeslagen op het frame.
OPMERKING:
Het voertuigidentificatienummer is
bedoeld voor identificatie van uw
machine en kan worden gebruikt om
deze in uw land aan te melden voor
kentekenregistratie.
ZAUM0683
1
GEBRUIKERSINFORMATIE
9-1
9
1C0-F819D-D4.qxd 22/11/07 05:50 Página 87

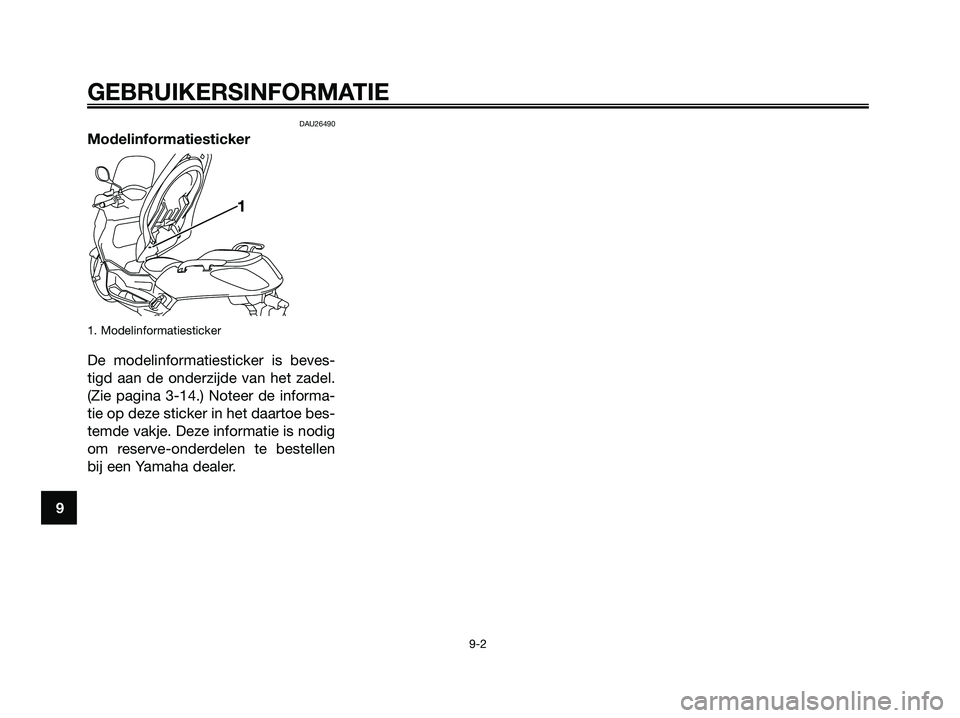

DAU26490
Modelinformatiesticker
1. Modelinformatiesticker
De modelinformatiesticker is beves-
tigd aan de onderzijde van het zadel.
(Zie pagina 3-14.) Noteer de informa-
tie op deze sticker in het daartoe bes-
temde vakje. Deze informatie is nodig
om reserve-onderdelen te bestellen
bij een Yamaha dealer.
1
GEBRUIKERSINFORMATIE
9-2
9
1C0-F819D-D4.qxd 22/11/07 05:50 Página 88

VORWORT
AAandachtspunten voor veilig motorrijden ..1-5
Accu .........................................................6-26
Antidiefstal-alarmsysteem (optie)...............3-9
BBanden .....................................................6-17
Bougie, controleren....................................6-9
Brandstof .................................................3-13
Brandstofniveaumeter ................................3-5
Brandstofverbruik, tips voor een zuinig .....5-4
CClaxonschakelaar.....................................3-10
Contactslot/stuurslot .................................3-2
Controle- en waarschuwingslampjes.........3-3
Controlelampje grootlicht...........................3-4
Controlelampje startblokkering ..................3-5
Controlelampjes richtingaanwijzers ...........3-3
Controlelijst voor gebruik ...........................4-2
DDimlichtschakelaar ...................................3-10
Display, multifunctioneel ............................3-6
GGasgreep en gaskabel, controleren en
smeren ...................................................6-23
Gereedschapsset .......................................6-1
Gloeilamp achterlicht/remlicht of gloeilamp
achterste richtingaanwijzer, vervangen .6-30
Gloeilamp kentekenverlichting, vervangen6-
32
Gloeilamp richtingaanwijzer (voor),
vervangen ..............................................6-30
IIdentificatienummers..................................9-1
Inrijperiode .................................................5-4
KKabels, controleren en smeren ................6-22
Klepspeling ..............................................6-17
Koelvloeistof.............................................6-13
Koplampgloeilamp, vervangen ................6-28
LLocaties van onderdelen............................2-1
Luchtfilter en luchtfilterelementen in v-
snaarbehuizing.......................................6-15
MMatkleur, let op ..........................................7-1
Middenbok en zijstandaard, controleren en
smeren ...................................................6-23
Modelinformatiesticker ..............................9-2
Motorolie ..................................................6-10
OOpbergcompartimenten ...........................3-15
Opbergcompartiment (achterste) .............3-17
Opbergcompartiment (voorzijde) .............3-16
PParkeerlichtgloeilamp, vervangen ............6-32
Parkeren .....................................................5-5
Periodiek smeer- en onderhoudsschema ..6-3
Problemen oplossen ................................6-33
RRemhendel, achterrem.............................3-11
Remhendels, smeren ...............................6-23
Remmen .....................................................5-3
Remvloeistof, verversen...........................6-22
Remvloeistofniveau, controleren..............6-21
Richtingaanwijzerschakelaar....................3-10
SSchakelaar alarmverlichting .....................3-10
Schokdemperunits, afstellen ...................3-18Sleutelnummer ...........................................9-1
Snelheidsmeter ..........................................3-5
Sneller en langzamer rijden .......................5-3
Specificaties ...............................................8-1
Speling van de gaskabel, afstellen ..........6-16
Stalling .......................................................7-4
Startblokkeersysteem ................................3-1
Starten van de motor .................................5-1
Startknop .................................................3-11
Startspersysteem .....................................3-19
Storingzoekschema’s ...............................6-34
Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .....................6-7
Stuurschakelaars .....................................3-10
Stuursysteem, controleren .......................6-25
TTankdop ...................................................3-12
Temperatuurmeter koelvloeistof.................3-6
UUitlaatkatalysatoren .................................3-14
VVeiligheidsinformatie ..................................1-1
Versnellingsbakolie...................................6-12
Verzorging ..................................................7-1
Voertuigidentificatienummer ......................9-1
Voor- en achterremblokken controleren ..6-20
Voorremhendel .........................................3-11
Voorvork, controleren ...............................6-24
Vrije slag voor- en achterremhendel ........6-20
WWaarschuwingslampje brandstofniveau ....3-4
Waarschuwingslampje motorstoring .........6-4
Wegrijden ...................................................5-2
Wielen ......................................................6-19
1C0-F819D-D4.qxd 22/11/07 05:50 Página 89

VORWORT
Wiellagers controleren .............................6-25
ZZadel ........................................................3-14
Zekeringen, vervangen.............................6-27
Zelfdiagnosesysteem .................................3-4
Zijstandaard .............................................3-18
1C0-F819D-D4.qxd 22/11/07 05:50 Página 90
