YAMAHA XMAX 250 2012 Manuale de Empleo (in Spanish)

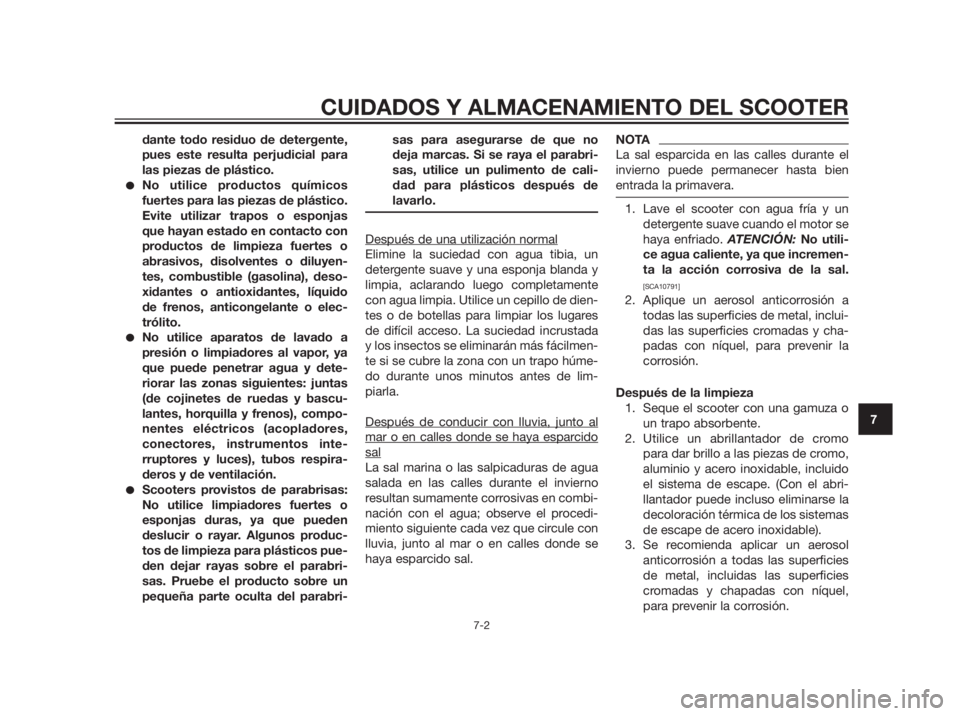

dante todo residuo de detergente,
pues este resulta perjudicial para
las piezas de plástico.
No utilice productos químicos
fuertes para las piezas de plástico.
Evite utilizar trapos o esponjas
que hayan estado en contacto con
productos de limpieza fuertes o
abrasivos, disolventes o diluyen-
tes, combustible (gasolina), deso-
xidantes o antioxidantes, líquido
de frenos, anticongelante o elec-
trólito.
No utilice aparatos de lavado a
presión o limpiadores al vapor, ya
que puede penetrar agua y dete-
riorar las zonas siguientes: juntas
(de cojinetes de ruedas y bascu-
lantes, horquilla y frenos), compo-
nentes eléctricos (acopladores,
conectores, instrumentos inte-
rruptores y luces), tubos respira-
deros y de ventilación.
Scooters provistos de parabrisas:
No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabri-
sas. Pruebe el producto sobre un
pequeña parte oculta del parabri-sas para asegurarse de que no
deja marcas. Si se raya el parabri-
sas, utilice un pulimento de cali-
dad para plásticos después de
lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un
detergente suave y una esponja blanda y
limpia, aclarando luego completamente
con agua limpia. Utilice un cepillo de dien-
tes o de botellas para limpiar los lugares
de difícil acceso. La suciedad incrustada
y los insectos se eliminarán más fácilmen-
te si se cubre la zona con un trapo húme-
do durante unos minutos antes de lim-
piarla.
Después de conducir con lluvia, junto al
mar o en calles donde se haya esparcido
sal
La sal marina o las salpicaduras de agua
salada en las calles durante el invierno
resultan sumamente corrosivas en combi-
nación con el agua; observe el procedi-
miento siguiente cada vez que circule con
lluvia, junto al mar o en calles donde se
haya esparcido sal.
NOTA
La sal esparcida en las calles durante el
invierno puede permanecer hasta bien
entrada la primavera.
1. Lave el scooter con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utili-
ce agua caliente, ya que incremen-
ta la acción corrosiva de la sal.
[SCA10791]
2. Aplique un aerosol anticorrosión a
todas las superficies de metal, inclui-
das las superficies cromadas y cha-
padas con níquel, para prevenir la
corrosión.
Después de la limpieza
1. Seque el scooter con una gamuza o
un trapo absorbente.
2. Utilice un abrillantador de cromo
para dar brillo a las piezas de cromo,
aluminio y acero inoxidable, incluido
el sistema de escape. (Con el abri-
llantador puede incluso eliminarse la
decoloración térmica de los sistemas
de escape de acero inoxidable).
3. Se recomienda aplicar un aerosol
anticorrosión a todas las superficies
de metal, incluidas las superficies
cromadas y chapadas con níquel,
para prevenir la corrosión.
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-2
7

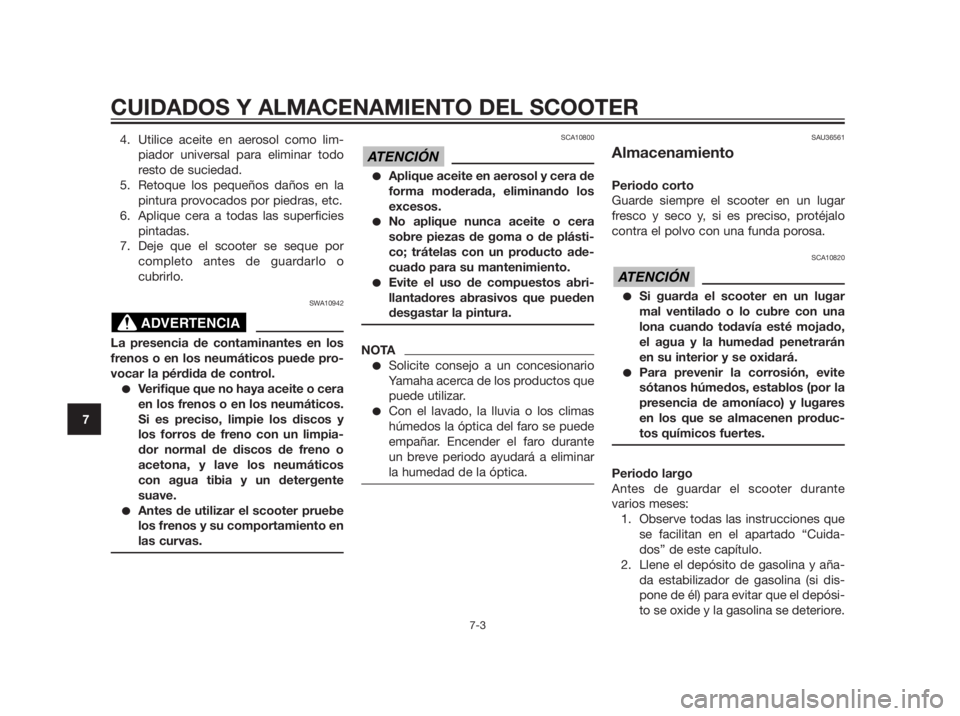

4. Utilice aceite en aerosol como lim-
piador universal para eliminar todo
resto de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que el scooter se seque por
completo antes de guardarlo o
cubrirlo.
SWA10942
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y
los forros de freno con un limpia-
dor normal de discos de freno o
acetona, y lave los neumáticos
con agua tibia y un detergente
suave.
Antes de utilizar el scooter pruebe
los frenos y su comportamiento en
las curvas.
SCA10800
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera
sobre piezas de goma o de plásti-
co; trátelas con un producto ade-
cuado para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
Con el lavado, la lluvia o los climas
húmedos la óptica del faro se puede
empañar. Encender el faro durante
un breve periodo ayudará a eliminar
la humedad de la óptica.
SAU36561
Almacenamiento
Periodo corto
Guarde siempre el scooter en un lugar
fresco y seco y, si es preciso, protéjalo
contra el polvo con una funda porosa.
SCA10820
Si guarda el scooter en un lugar
mal ventilado o lo cubre con una
lona cuando todavía esté mojado,
el agua y la humedad penetrarán
en su interior y se oxidará.
Para prevenir la corrosión, evite
sótanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen produc-
tos químicos fuertes.
Periodo largo
Antes de guardar el scooter durante
varios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuida-
dos” de este capítulo.
2. Llene el depósito de gasolina y aña-
da estabilizador de gasolina (si dis-
pone de él) para evitar que el depósi-
to se oxide y la gasolina se deteriore.
ATENCIÓN
ATENCIÓN
ADVERTENCIA
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-3
7

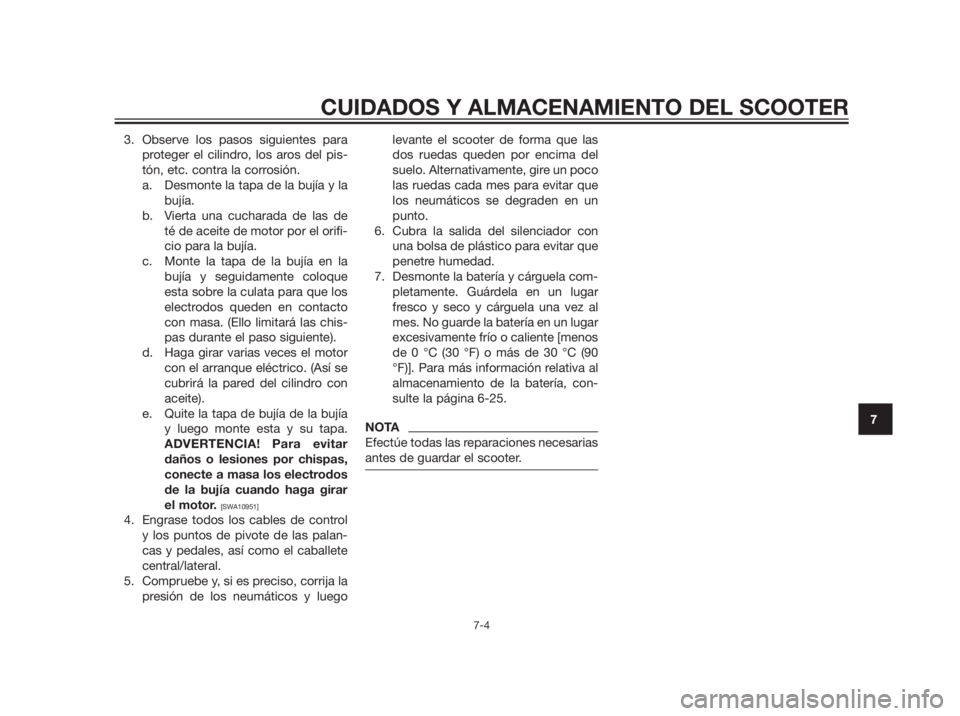

3. Observe los pasos siguientes para
proteger el cilindro, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de
té de aceite de motor por el orifi-
cio para la bujía.
c. Monte la tapa de la bujía en la
bujía y seguidamente coloque
esta sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chis-
pas durante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite).
e. Quite la tapa de bujía de la bujía
y luego monte esta y su tapa.
ADVERTENCIA! Para evitar
daños o lesiones por chispas,
conecte a masa los electrodos
de la bujía cuando haga girar
el motor.
[SWA10951]
4. Engrase todos los cables de control
y los puntos de pivote de las palan-
cas y pedales, así como el caballete
central/lateral.
5. Compruebe y, si es preciso, corrija la
presión de los neumáticos y luegolevante el scooter de forma que las
dos ruedas queden por encima del
suelo. Alternativamente, gire un poco
las ruedas cada mes para evitar que
los neumáticos se degraden en un
punto.
6. Cubra la salida del silenciador con
una bolsa de plástico para evitar que
penetre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar
fresco y seco y cárguela una vez al
mes. No guarde la batería en un lugar
excesivamente frío o caliente [menos
de 0 °C (30 °F) o más de 30 °C (90
°F)]. Para más información relativa al
almacenamiento de la batería, con-
sulte la página 6-25.
NOTA
Efectúe todas las reparaciones necesarias
antes de guardar el scooter.
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-4
7

Dimensiones:Longitud total:
2.201 mm (86,7 in)
Anchura total:
776 mm (30,6 in)
Altura total:
YP250R 1.337 mm (52,6 in)
YP250RA 1.337 mm (52,6 in)
YP250R Sport 1.186 mm (46,7 in)
Altura del asiento:
792 mm (31,2 in)
Distancia entre ejes:
1.545 mm (60,8 in)
Holgura mínima al suelo:
135 mm (5,31 in)
Radio de giro mínimo:
1805 mm (71,1 in)
Peso:Con aceite y combustible:
YP250R 180 kg (397 lb)
YP250RA 184 kg (406 lb)
YP250R Sport 181,5 kg (400 lb)
Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
249 cm
3
Calibre x Carrera:
69,0 x 66,8 mm (2,72 x 2,63 in)
Relación de compresión:
10,00 :1Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SF, SG o superior/JASO
MA
Cantidad de aceite de motor:Cambio periódico de aceite:
1,30 L (1,37 US qt, 1,14 Imp.qt)
Aceite de la transmisión final:Tipo:
Aceite de motor YAMALUBE 4 (10W-30) o
SAE 10W-30 tipo SE
Cantidad:
0,25 L (0,26 US qt, 0,22 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido refrige-
rante (hasta la marca de nivel máximo):
0,25 L (0,26 US qt, 0,22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
1,00 L (1,06 US qt, 0,88 Imp.qt)
Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceite
Combustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
11,8 L (3,12 US gal, 2,60 Imp.gal)
Cantidad de reserva de combustible:
2,0 L (0,53 US gal, 0,44 Imp.gal)
Bujía(s):Fabricante/modelo:
NGK/DPR8EA-9
Distancia entre electrodos de la bujía:
0,8–0,9 mm (0,031–0,035 in)
Embrague:Tipo de embrague:
Automático centrífugo en seco
Transmisión:Sistema de reducción primaria:
Engranaje helicoidal
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
ESPECIFICACIONES
8-1
8

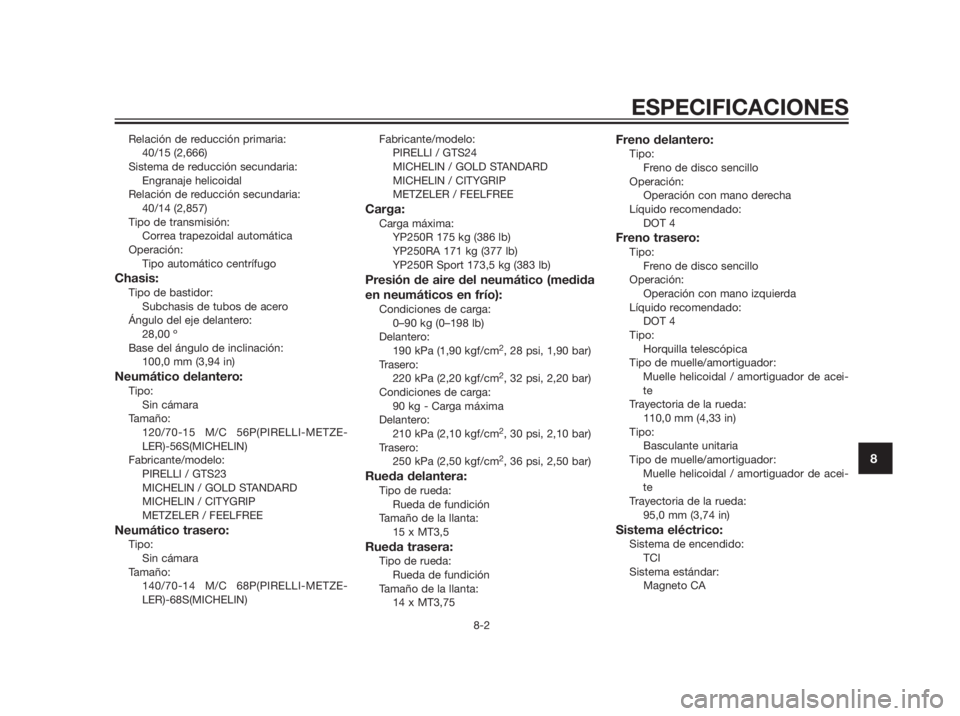

Relación de reducción primaria:
40/15 (2,666)
Sistema de reducción secundaria:
Engranaje helicoidal
Relación de reducción secundaria:
40/14 (2,857)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Tipo automático centrífugo
Chasis:Tipo de bastidor:
Subchasis de tubos de acero
Ángulo del eje delantero:
28,00 º
Base del ángulo de inclinación:
100,0 mm (3,94 in)
Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70-15 M/C 56P(PIRELLI-METZE-
LER)-56S(MICHELIN)
Fabricante/modelo:
PIRELLI / GTS23
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Neumático trasero:Tipo:
Sin cámara
Tamaño:
140/70-14 M/C 68P(PIRELLI-METZE-
LER)-68S(MICHELIN)Fabricante/modelo:
PIRELLI / GTS24
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Carga:Carga máxima:
YP250R 175 kg (386 lb)
YP250RA 171 kg (377 lb)
YP250R Sport 173,5 kg (383 lb)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Trasero:
220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Condiciones de carga:
90 kg - Carga máxima
Delantero:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Trasero:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
15 x MT3,5
Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
14 x MT3,75
Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano izquierda
Líquido recomendado:
DOT 4
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de acei-
te
Trayectoria de la rueda:
110,0 mm (4,33 in)
Tipo:
Basculante unitaria
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de acei-
te
Trayectoria de la rueda:
95,0 mm (3,74 in)
Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar:
Magneto CA
ESPECIFICACIONES
8-2
8

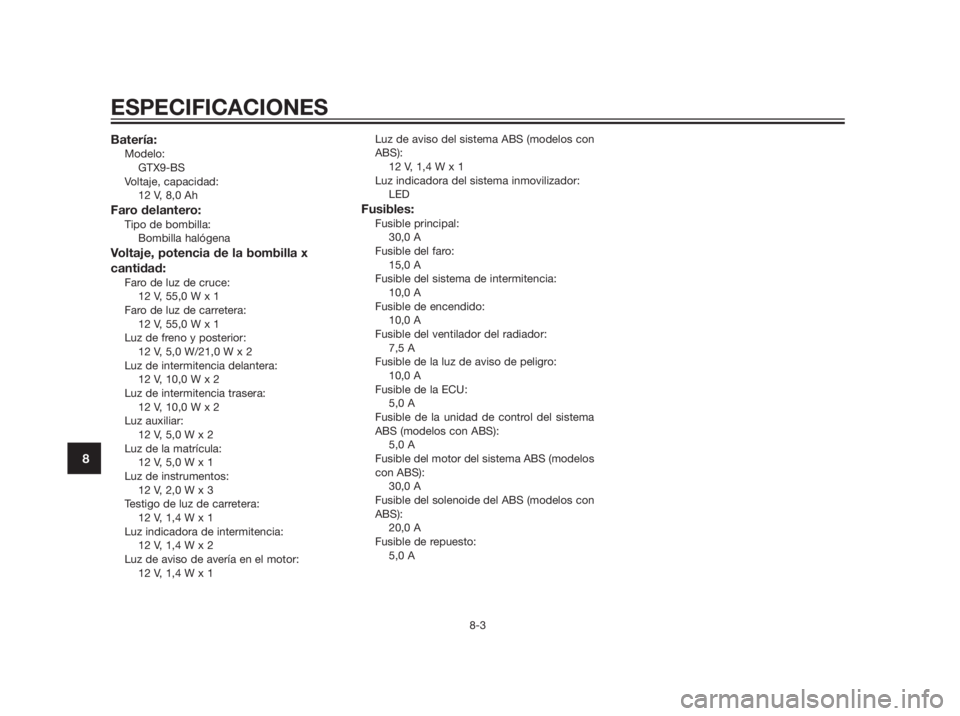

Batería:Modelo:
GTX9-BS
Voltaje, capacidad:
12 V, 8,0 Ah
Faro delantero:Tipo de bombilla:
Bombilla halógena
Voltaje, potencia de la bombilla x
cantidad:
Faro de luz de cruce:
12 V, 55,0 W x 1
Faro de luz de carretera:
12 V, 55,0 W x 1
Luz de freno y posterior:
12 V, 5,0 W/21,0 W x 2
Luz de intermitencia delantera:
12 V, 10,0 W x 2
Luz de intermitencia trasera:
12 V, 10,0 W x 2
Luz auxiliar:
12 V, 5,0 W x 2
Luz de la matrícula:
12 V, 5,0 W x 1
Luz de instrumentos:
12 V, 2,0 W x 3
Testigo de luz de carretera:
12 V, 1,4 W x 1
Luz indicadora de intermitencia:
12 V, 1,4 W x 2
Luz de aviso de avería en el motor:
12 V, 1,4 W x 1Luz de aviso del sistema ABS (modelos con
ABS):
12 V, 1,4 W x 1
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
30,0 A
Fusible del faro:
15,0 A
Fusible del sistema de intermitencia:
10,0 A
Fusible de encendido:
10,0 A
Fusible del ventilador del radiador:
7,5 A
Fusible de la luz de aviso de peligro:
10,0 A
Fusible de la ECU:
5,0 A
Fusible de la unidad de control del sistema
ABS (modelos con ABS):
5,0 A
Fusible del motor del sistema ABS (modelos
con ABS):
30,0 A
Fusible del solenoide del ABS (modelos con
ABS):
20,0 A
Fusible de repuesto:
5,0 A
ESPECIFICACIONES
8-3
8

SAU48610

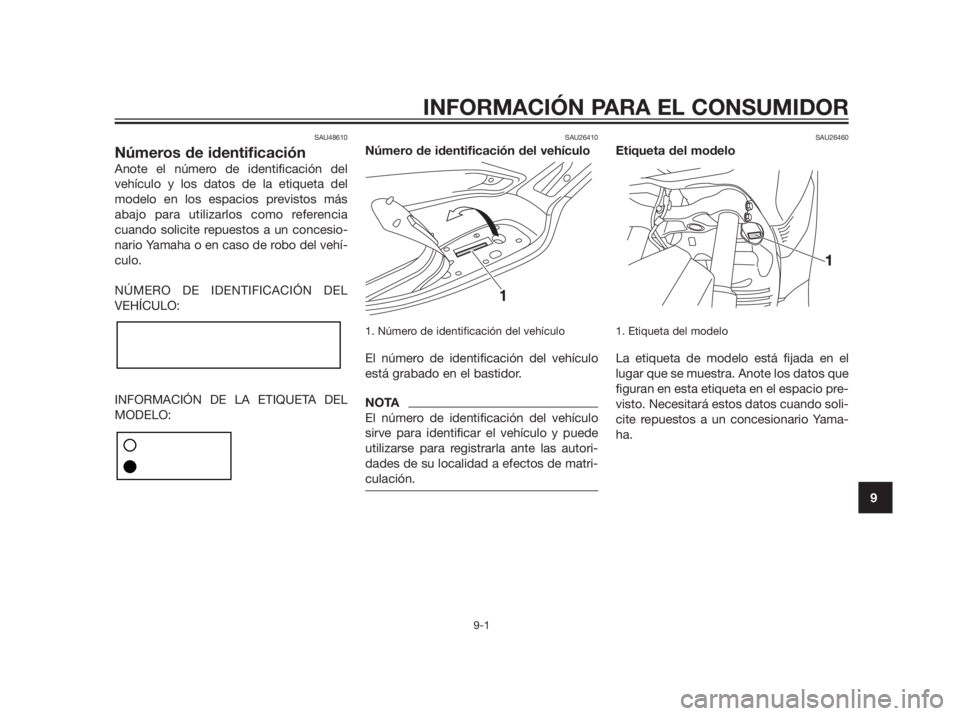

Números de identificación
Anote el número de identificación del
vehículo y los datos de la etiqueta del
modelo en los espacios previstos más
abajo para utilizarlos como referencia
cuando solicite repuestos a un concesio-
nario Yamaha o en caso de robo del vehí-
culo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26410
Número de identificación del vehículo
1. Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.
NOTA
El número de identificación del vehículo
sirve para identificar el vehículo y puede
utilizarse para registrarla ante las autori-
dades de su localidad a efectos de matri-
culación.
SAU26460
Etiqueta del modelo
1. Etiqueta del modelo
La etiqueta de modelo está fijada en el
lugar que se muestra. Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yama-
ha.
1
INFORMACIÓN PARA EL CONSUMIDOR
9-1
9

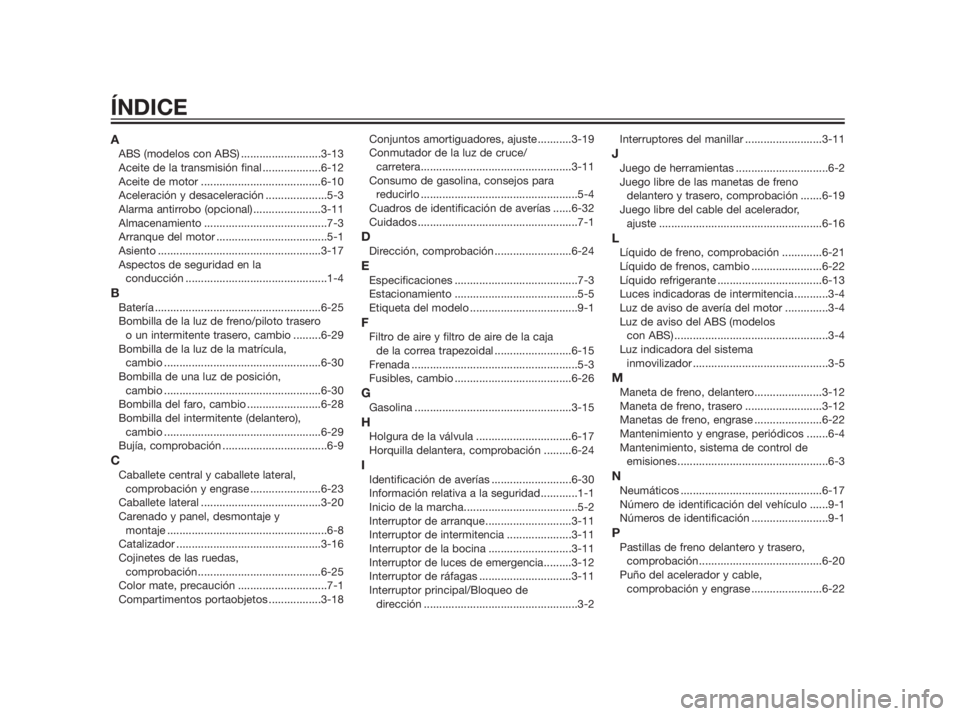

AABS (modelos con ABS) ..........................3-13
Aceite de la transmisión final ...................6-12
Aceite de motor .......................................6-10
Aceleración y desaceleración ....................5-3
Alarma antirrobo (opcional) ......................3-11
Almacenamiento ........................................7-3
Arranque del motor ....................................5-1
Asiento .....................................................3-17
Aspectos de seguridad en la
conducción ..............................................1-4
BBatería ......................................................6-25
Bombilla de la luz de freno/piloto trasero
o un intermitente trasero, cambio .........6-29
Bombilla de la luz de la matrícula,
cambio ...................................................6-30
Bombilla de una luz de posición,
cambio ...................................................6-30
Bombilla del faro, cambio ........................6-28
Bombilla del intermitente (delantero),
cambio ...................................................6-29
Bujía, comprobación ..................................6-9
CCaballete central y caballete lateral,
comprobación y engrase .......................6-23
Caballete lateral .......................................3-20
Carenado y panel, desmontaje y
montaje ....................................................6-8
Catalizador ...............................................3-16
Cojinetes de las ruedas,
comprobación........................................6-25
Color mate, precaución .............................7-1
Compartimentos portaobjetos .................3-18Conjuntos amortiguadores, ajuste ...........3-19
Conmutador de la luz de cruce/
carretera.................................................3-11
Consumo de gasolina, consejos para
reducirlo ...................................................5-4
Cuadros de identificación de averías ......6-32
Cuidados ....................................................7-1
DDirección, comprobación .........................6-24
EEspecificaciones ........................................7-3
Estacionamiento ........................................5-5
Etiqueta del modelo ...................................9-1
FFiltro de aire y filtro de aire de la caja
de la correa trapezoidal .........................6-15
Frenada ......................................................5-3
Fusibles, cambio ......................................6-26
GGasolina ...................................................3-15
HHolgura de la válvula ...............................6-17
Horquilla delantera, comprobación .........6-24
IIdentificación de averías ..........................6-30
Información relativa a la seguridad............1-1
Inicio de la marcha.....................................5-2
Interruptor de arranque ............................3-11
Interruptor de intermitencia .....................3-11
Interruptor de la bocina ...........................3-11
Interruptor de luces de emergencia.........3-12
Interruptor de ráfagas ..............................3-11
Interruptor principal/Bloqueo de
dirección ..................................................3-2Interruptores del manillar .........................3-11
JJuego de herramientas ..............................6-2
Juego libre de las manetas de freno
delantero y trasero, comprobación .......6-19
Juego libre del cable del acelerador,
ajuste .....................................................6-16
LLíquido de freno, comprobación .............6-21
Líquido de frenos, cambio .......................6-22
Líquido refrigerante ..................................6-13
Luces indicadoras de intermitencia ...........3-4
Luz de aviso de avería del motor ..............3-4
Luz de aviso del ABS (modelos
con ABS) ..................................................3-4
Luz indicadora del sistema
inmovilizador ............................................3-5
MManeta de freno, delantero......................3-12
Maneta de freno, trasero .........................3-12
Manetas de freno, engrase ......................6-22
Mantenimiento y engrase, periódicos .......6-4
Mantenimiento, sistema de control de
emisiones .................................................6-3
NNeumáticos ..............................................6-17
Número de identificación del vehículo ......9-1
Números de identificación .........................9-1
PPastillas de freno delantero y trasero,
comprobación........................................6-20
Puño del acelerador y cable,
comprobación y engrase .......................6-22
ÍNDICE

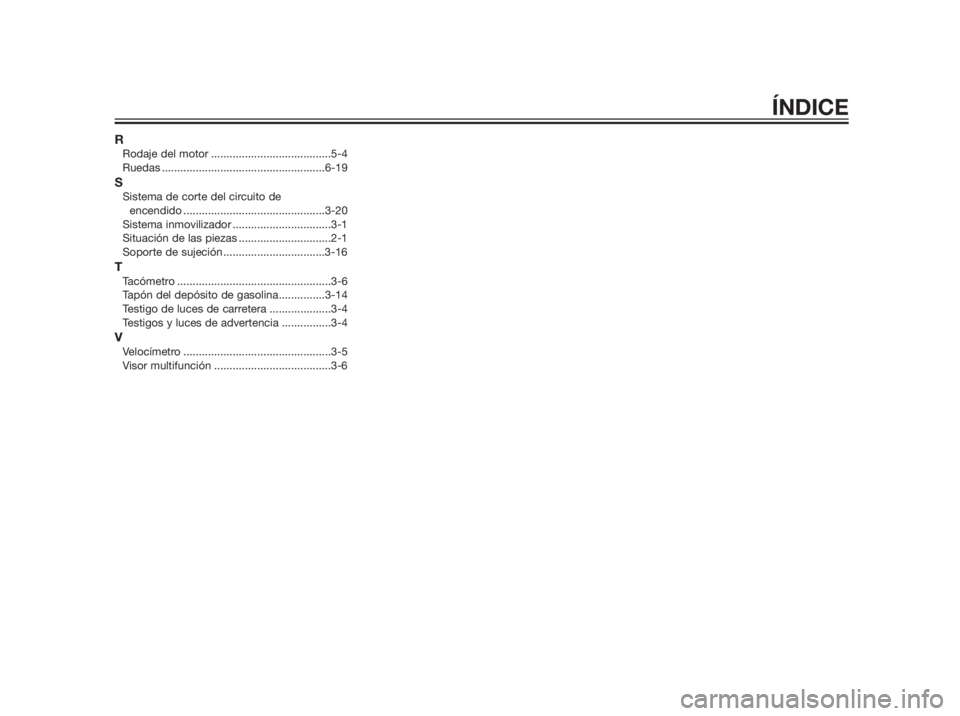

RRodaje del motor .......................................5-4
Ruedas .....................................................6-19
SSistema de corte del circuito de
encendido ..............................................3-20
Sistema inmovilizador ................................3-1
Situación de las piezas ..............................2-1
Soporte de sujeción .................................3-16
TTacómetro ..................................................3-6
Tapón del depósito de gasolina...............3-14
Testigo de luces de carretera ....................3-4
Testigos y luces de advertencia ................3-4
VVelocímetro ................................................3-5
Visor multifunción ......................................3-6
ÍNDICE
