FAU23291
Contrôle des roulements de
roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages
périodiques. Si le moyeu de roue a du jeu
ou si la roue ne tourne pas régulièrement,
faire contrôler les roulements de roue par
un concessionnaire Yamaha.
FAU34225
Batterie
1. Borne positive de batterie
2. Borne négative de batterie
3. Batterie
La batterie se situe derrière le carénage A.
(Voir page 6-8).
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrô-
ler le niveau d’électrolyte ni d’ajouter de
l’eau distillée. Il convient toutefois de véri-
fier la connexion des câbles de batterie et
de resserrer, si nécessaire.
FWA10760
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer degraves brûlures. Éviter tout
contact d’électrolyte avec la peau,
les yeux ou les vêtements et tou-
jours se protéger les yeux lors de
travaux à proximité d’une batterie.
En cas de contact avec de l’élec-
trolyte, effectuer les PREMIERS
SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’e-
au ou de lait et consulter immé-
diatement un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.
Les batteries produisent de l’hy-
drogène, un gaz inflammable. Éloi-
gner la batterie des étincelles,
flammes, cigarettes, etc., et tou-
jours veiller à bien ventiler la pièce
où l’on recharge une batterie, si la
charge est effectuée dans un
endroit clos.
TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
AVERTISSEMENT
ENTRETIENS ET R

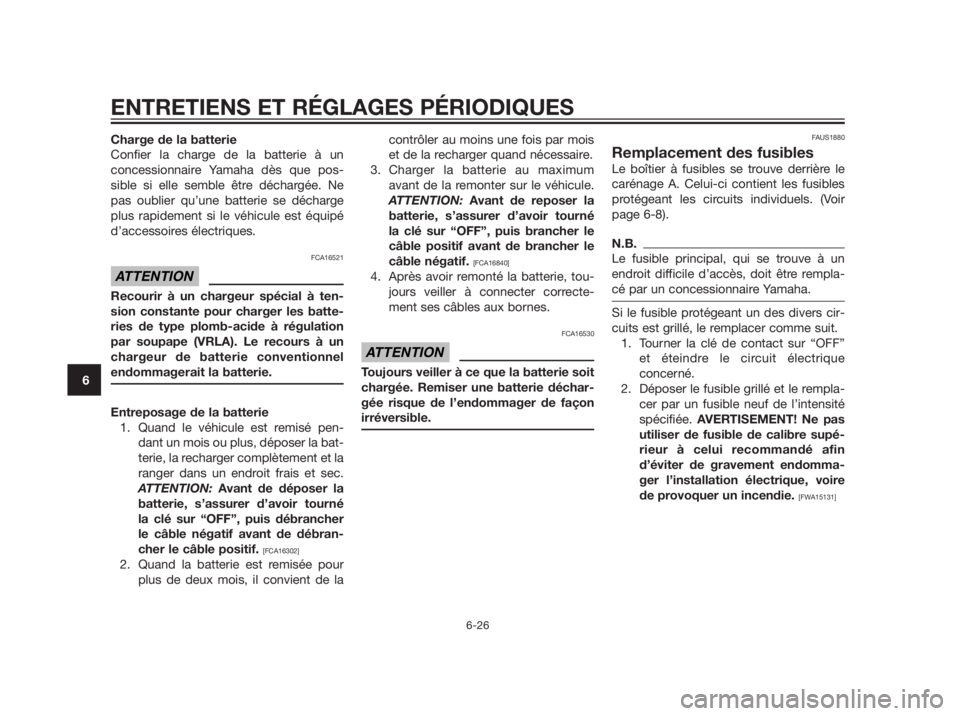

Charge de la batterie
Confier la charge de la batterie à un
concessionnaire Yamaha dès que pos-
sible si elle semble être déchargée. Ne
pas oublier qu’une batterie se décharge
plus rapidement si le véhicule est équipé
d’accessoires électriques.
FCA16521
Recourir à un chargeur spécial à ten-
sion constante pour charger les batte-
ries de type plomb-acide à régulation
par soupape (VRLA). Le recours à un
chargeur de batterie conventionnel
endommagerait la batterie.
Entreposage de la batterie
1. Quand le véhicule est remisé pen-
dant un mois ou plus, déposer la bat-
terie, la recharger complètement et la
ranger dans un endroit frais et sec.
ATTENTION:Avant de déposer la
batterie, s’assurer d’avoir tourné
la clé sur “OFF”, puis débrancher
le câble négatif avant de débran-
cher le câble positif.
[FCA16302]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum
avant de la remonter sur le véhicule.
ATTENTION:Avant de reposer la
batterie, s’assurer d’avoir tourné
la clé sur “OFF”, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16840]
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correcte-
ment ses câbles aux bornes.
FCA16530
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon
irréversible.
FAUS1880
Remplacement des fusibles
Le boîtier à fusibles se trouve derrière le
carénage A. Celui-ci contient les fusibles
protégeant les circuits individuels. (Voir
page 6-8).
N.B.
Le fusible principal, qui se trouve à un
endroit difficile d’accès, doit être rempla-
cé par un concessionnaire Yamaha.
Si le fusible protégeant un des divers cir-
cuits est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF”
et éteindre le circuit électrique
concerné.
2. Déposer le fusible grillé et le rempla-
cer par un fusible neuf de l’intensité
spécifiée. AVERTISEMENT! Ne pas
utiliser de fusible de calibre supé-
rieur à celui recommandé afin
d’éviter de gravement endomma-
ger l’installation électrique, voire
de provoquer un incendie.
[FWA15131]
ATTENTION
ATTENTION
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6

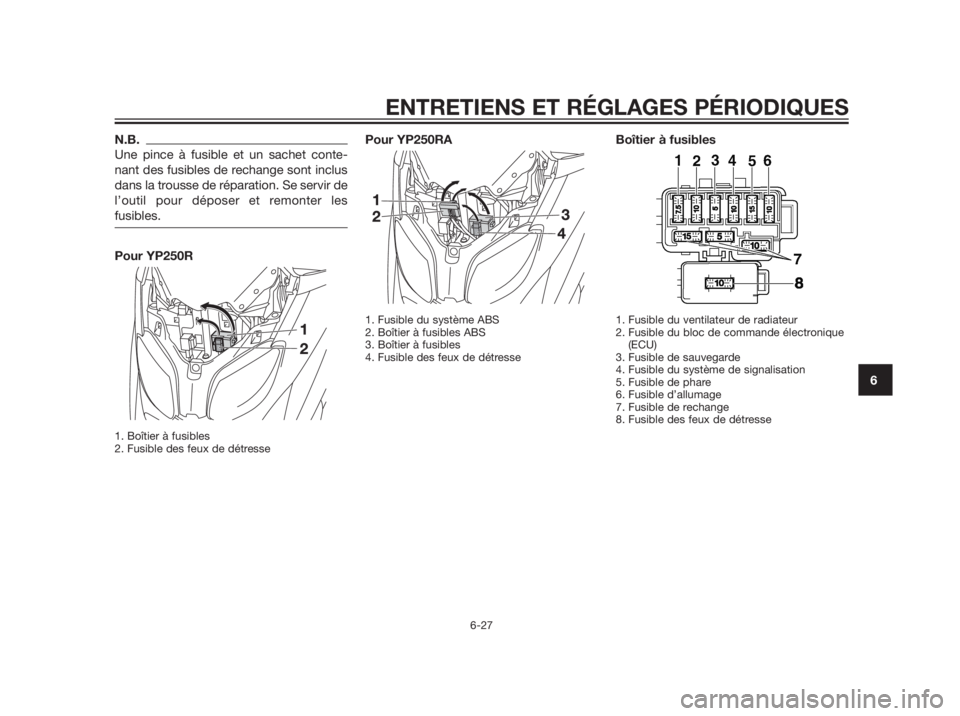

N.B.
Une pince à fusible et un sachet conte-
nant des fusibles de rechange sont inclus
dans la trousse de réparation. Se servir de
l’outil pour déposer et remonter les
fusibles.
Pour YP250R
1. Boîtier à fusibles
2. Fusible des feux de détresse
Pour YP250RA
1. Fusible du système ABS
2. Boîtier à fusibles ABS
3. Boîtier à fusibles
4. Fusible des feux de détresse
Boîtier à fusibles
1. Fusible du ventilateur de radiateur
2. Fusible du bloc de commande électronique
(ECU)
3. Fusible de sauvegarde
4. Fusible du système de signalisation
5. Fusible de phare
6. Fusible d’allumage
7. Fusible de rechange
8. Fusible des feux de détresse
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6

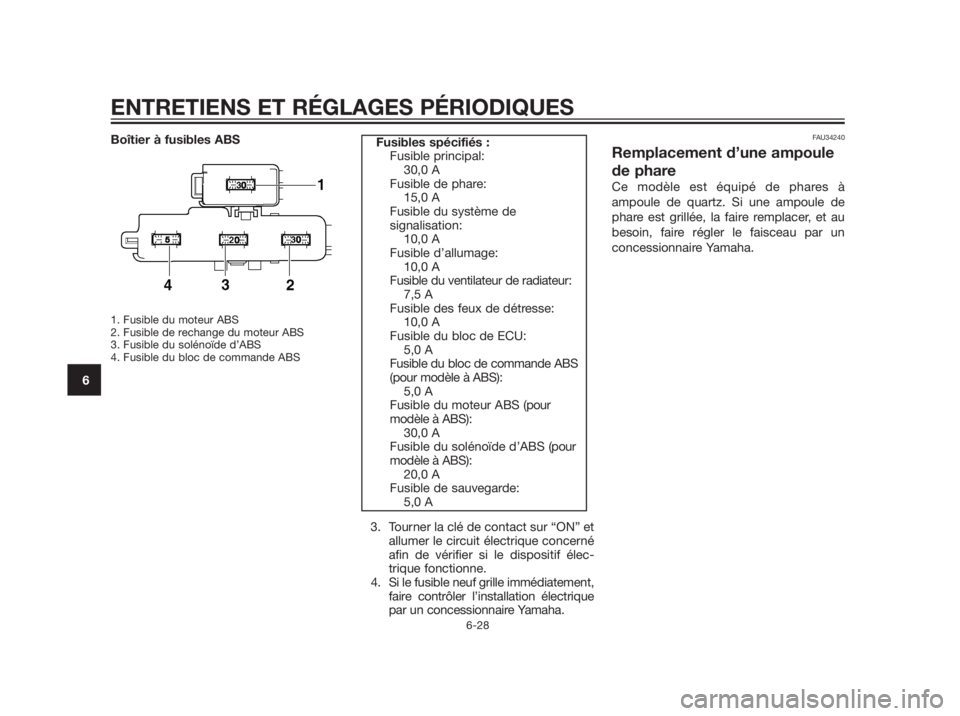

Boîtier à fusibles ABS
1. Fusible du moteur ABS
2. Fusible de rechange du moteur ABS
3. Fusible du solénoïde d’ABS
4. Fusible du bloc de commande ABS
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif élec-
trique fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU34240
Remplacement d’une ampoule
de phare
Ce modèle est équipé de phares à
ampoule de quartz. Si une ampoule de
phare est grillée, la faire remplacer, et au
besoin, faire régler le faisceau par un
concessionnaire Yamaha.
Fusibles spécifiés :
Fusible principal:
30,0 A
Fusible de phare:
15,0 A
Fusible du système de
signalisation:
10,0 A
Fusible d’allumage:
10,0 A
Fusible du ventilateur de radiateur:
7,5 A
Fusible des feux de détresse:
10,0 A
Fusible du bloc de ECU:
5,0 A
Fusible du bloc de commande ABS
(pour modèle à ABS):
5,0 A
Fusible du moteur ABS (pour
modèle à ABS):
30,0 A
Fusible du solénoïde d’ABS (pour
modèle à ABS):
20,0 A
Fusible de sauvegarde:
5,0 A
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6

FAU43051

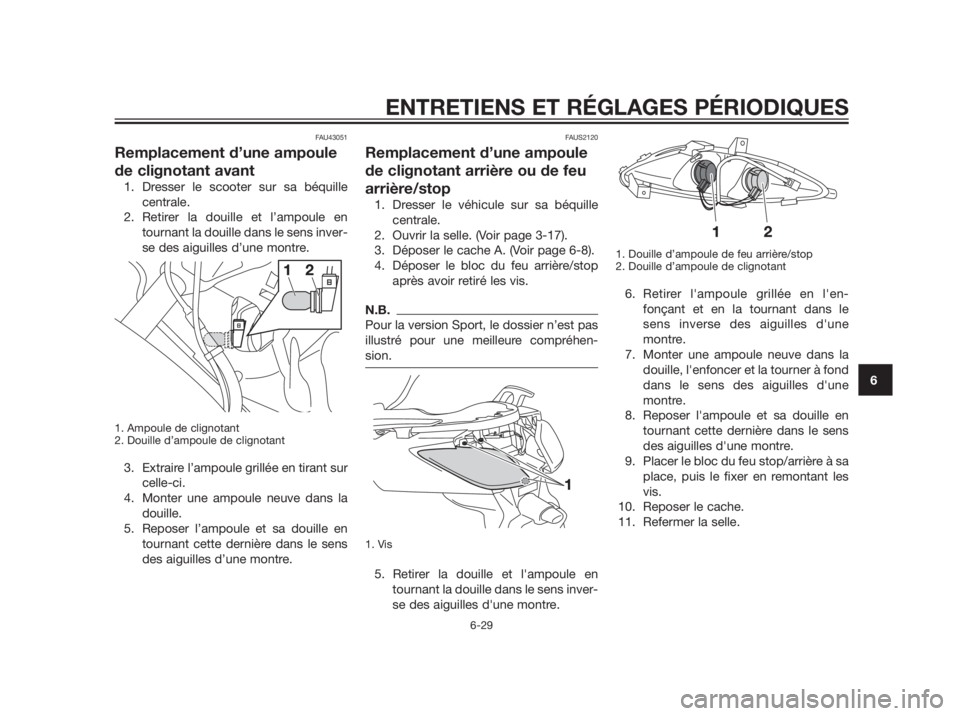

Remplacement d’une ampoule
de clignotant avant
1. Dresser le scooter sur sa béquille
centrale.
2. Retirer la douille et l’ampoule en
tournant la douille dans le sens inver-
se des aiguilles d’une montre.
1. Ampoule de clignotant
2. Douille d’ampoule de clignotant
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
FAUS2120
Remplacement d’une ampoule
de clignotant arrière ou de feu
arrière/stop
1. Dresser le véhicule sur sa béquille
centrale.
2. Ouvrir la selle. (Voir page 3-17).
3. Déposer le cache A. (Voir page 6-8).
4. Déposer le bloc du feu arrière/stop
après avoir retiré les vis.
N.B.
Pour la version Sport, le dossier n’est pas
illustré pour une meilleure compréhen-
sion.
1. Vis
5. Retirer la douille et l'ampoule en
tournant la douille dans le sens inver-
se des aiguilles d'une montre.
1. Douille d’ampoule de feu arrière/stop
2. Douille d’ampoule de clignotant
6. Retirer l'ampoule grillée en l'en-
fonçant et en la tournant dans le
sens inverse des aiguilles d'une
montre.
7. Monter une ampoule neuve dans la
douille, l'enfoncer et la tourner à fond
dans le sens des aiguilles d'une
montre.
8. Reposer l'ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d'une montre.
9. Placer le bloc du feu stop/arrière à sa
place, puis le fixer en remontant les
vis.
10. Reposer le cache.
11. Refermer la selle.
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6

FAU47910

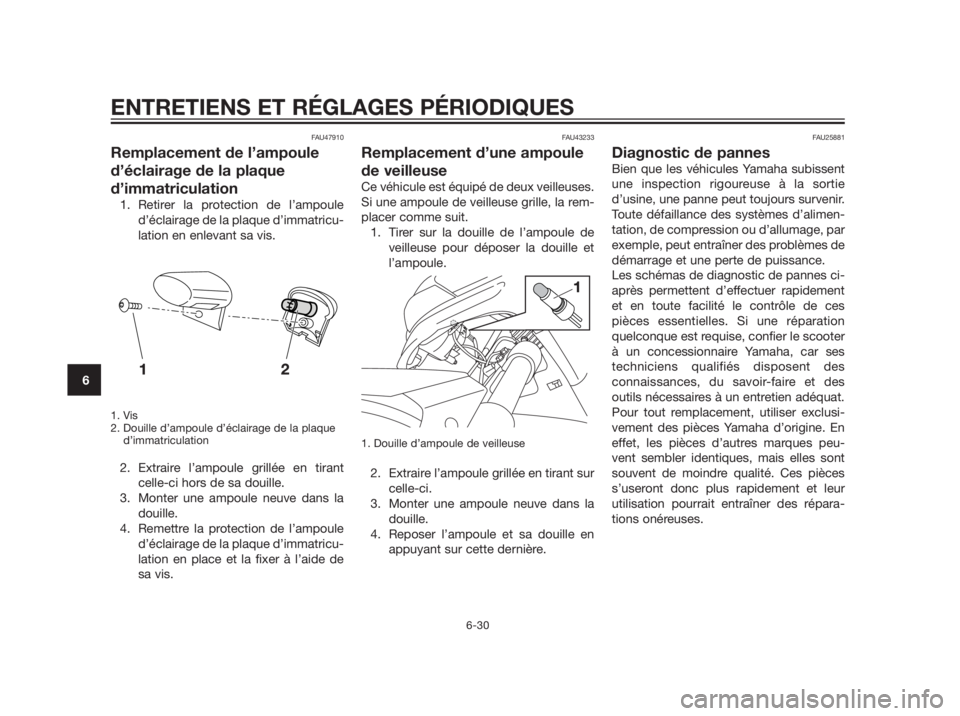

Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation
1. Retirer la protection de l’ampoule
d’éclairage de la plaque d’immatricu-
lation en enlevant sa vis.
1. Vis
2. Douille d’ampoule d’éclairage de la plaque
d’immatriculation
2. Extraire l’ampoule grillée en tirant
celle-ci hors de sa douille.
3. Monter une ampoule neuve dans la
douille.
4. Remettre la protection de l’ampoule
d’éclairage de la plaque d’immatricu-
lation en place et la fixer à l’aide de
sa vis.
FAU43233
Remplacement d’une ampoule
de veilleuse
Ce véhicule est équipé de deux veilleuses.
Si une ampoule de veilleuse grille, la rem-
placer comme suit.
1. Tirer sur la douille de l’ampoule de
veilleuse pour déposer la douille et
l’ampoule.
1. Douille d’ampoule de veilleuse
2. Extraire l’ampoule grillée en tirant sur
celle-ci.
3. Monter une ampoule neuve dans la
douille.
4. Reposer l’ampoule et sa douille en
appuyant sur cette dernière.
FAU25881
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimen-
tation, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement
et en toute facilité le contrôle de ces
pièces essentielles. Si une réparation
quelconque est requise, confier le scooter
à un concessionnaire Yamaha, car ses
techniciens qualifiés disposent des
connaissances, du savoir-faire et des
outils nécessaires à un entretien adéquat.
Pour tout remplacement, utiliser exclusi-
vement des pièces Yamaha d’origine. En
effet, les pièces d’autres marques peu-
vent sembler identiques, mais elles sont
souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur
utilisation pourrait entraîner des répara-
tions onéreuses.


ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6

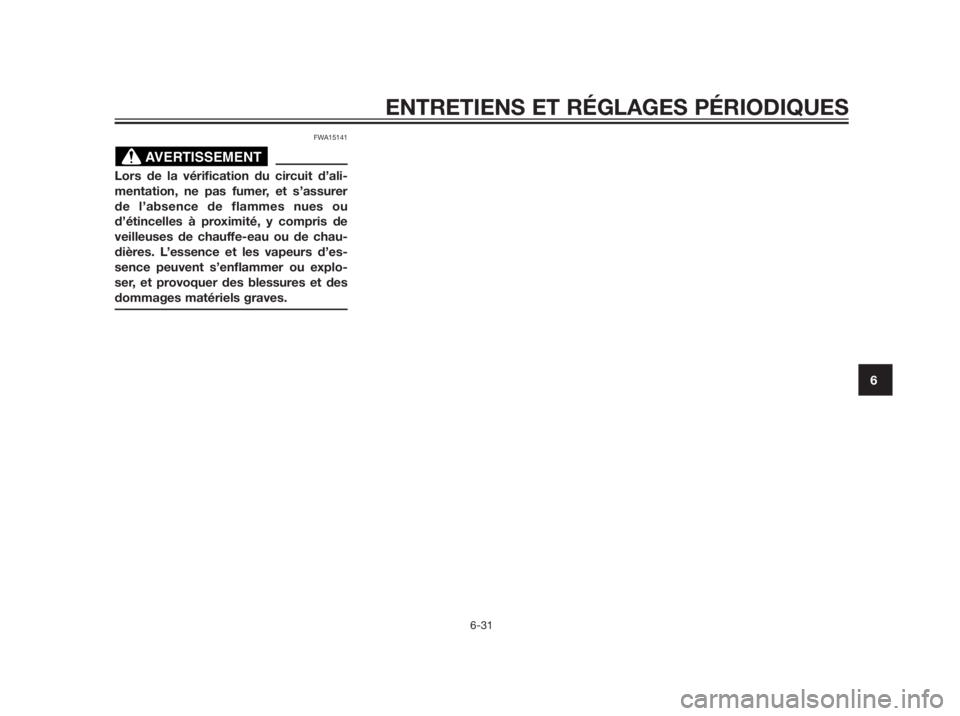

FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer
de l’absence de flammes nues ou
d’étincelles à proximité, y compris de
veilleuses de chauffe-eau ou de chau-
dières. L’essence et les vapeurs d’es-
sence peuvent s’enflammer ou explo-
ser, et provoquer des blessures et des
dommages matériels graves.
AVERTISSEMENT
ENTRETIENS ET R

FAU42701

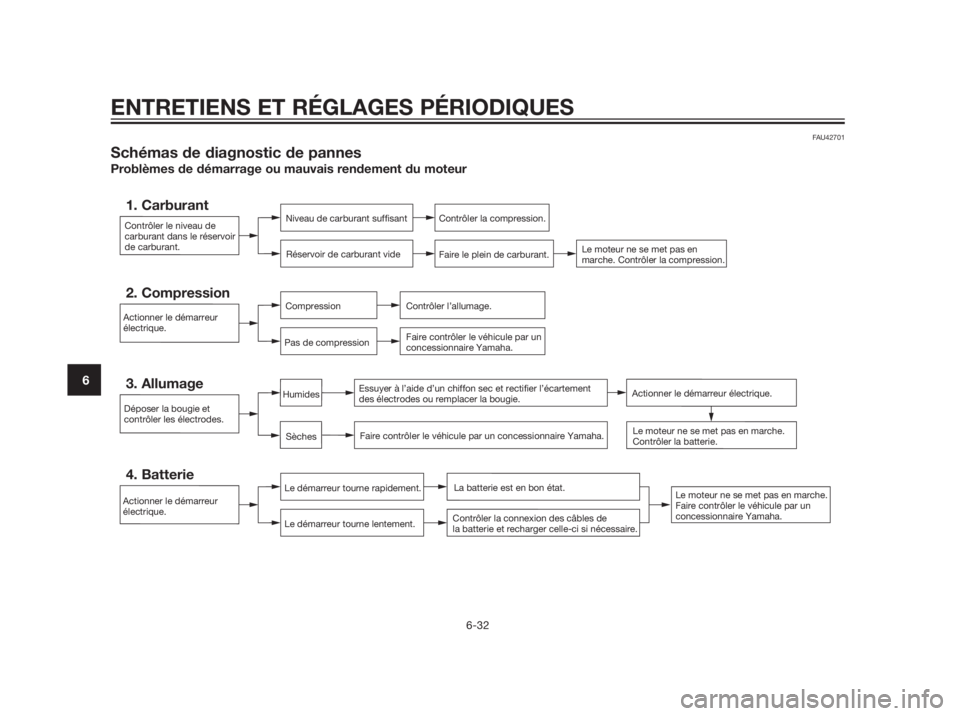

Schémas de diagnostic de pannes
Problèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.
1. CarburantNiveau de carburant suffisant
Réservoir de carburant videContrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.
2. CompressionCompression
Pas de compressionContrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.
3. AllumageEssuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.
4. BatterieLe démarreur tourne rapidement.
Le démarreur tourne lentement.La batterie est en bon état.
Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
Sèches
HumidesActionner le démarreur électrique.
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-32
6

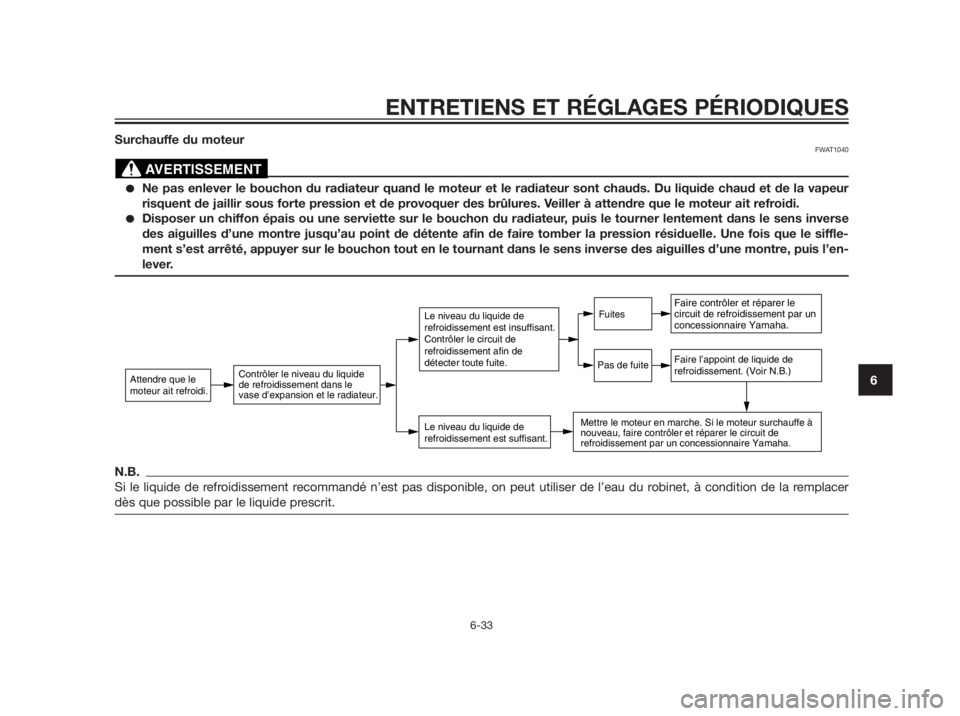

Surchauffe du moteurFWAT1040
Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur
risquent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse
des aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le siffle-
ment s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’en-
lever.
N.B.
Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer
dès que possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.
Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.
Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
AVERTISSEMENT
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-33
6

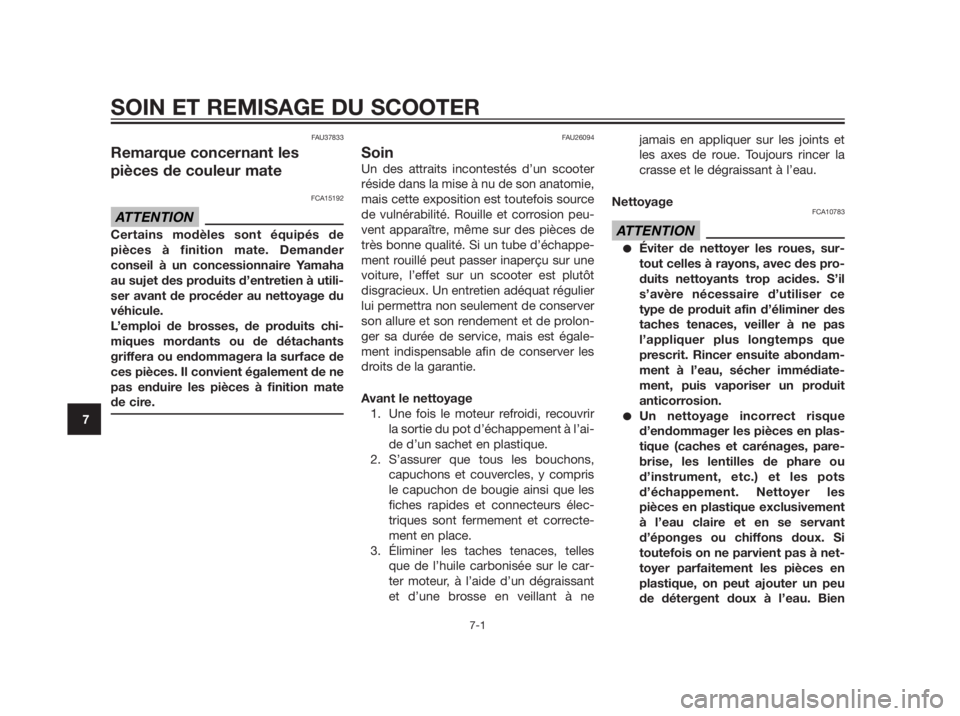

FAU37833
Remarque concernant les
pièces de couleur mate
FCA15192
Certains modèles sont équipés de
pièces à finition mate. Demander
conseil à un concessionnaire Yamaha
au sujet des produits d’entretien à utili-
ser avant de procéder au nettoyage du
véhicule.
L’emploi de brosses, de produits chi-
miques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate
de cire.
FAU26094
Soin
Un des attraits incontestés d’un scooter
réside dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur un scooter est plutôt
disgracieux. Un entretien adéquat régulier
lui permettra non seulement de conserver
son allure et son rendement et de prolon-
ger sa durée de service, mais est égale-
ment indispensable afin de conserver les
droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir
la sortie du pot d’échappement à l’ai-
de d’un sachet en plastique.
2. S’assurer que tous les bouchons,
capuchons et couvercles, y compris
le capuchon de bougie ainsi que les
fiches rapides et connecteurs élec-
triques sont fermement et correcte-
ment en place.
3. Éliminer les taches tenaces, telles
que de l’huile carbonisée sur le car-
ter moteur, à l’aide d’un dégraissant
et d’une brosse en veillant à nejamais en appliquer sur les joints et
les axes de roue. Toujours rincer la
crasse et le dégraissant à l’eau.
Nettoyage
FCA10783
Éviter de nettoyer les roues, sur-
tout celles à rayons, avec des pro-
duits nettoyants trop acides. S’il
s’avère nécessaire d’utiliser ce
type de produit afin d’éliminer des
taches tenaces, veiller à ne pas
l’appliquer plus longtemps que
prescrit. Rincer ensuite abondam-
ment à l’eau, sécher immédiate-
ment, puis vaporiser un produit
anticorrosion.
Un nettoyage incorrect risque
d’endommager les pièces en plas-
tique (caches et carénages, pare-
brise, les lentilles de phare ou
d’instrument, etc.) et les pots
d’échappement. Nettoyer les
pièces en plastique exclusivement
à l’eau claire et en se servant
d’éponges ou chiffons doux. Si
toutefois on ne parvient pas à net-
toyer parfaitement les pièces en
plastique, on peut ajouter un peu
de détergent doux à l’eau. Bien
ATTENTIONATTENTION
SOIN ET REMISAGE DU SCOOTER
7-1
7
